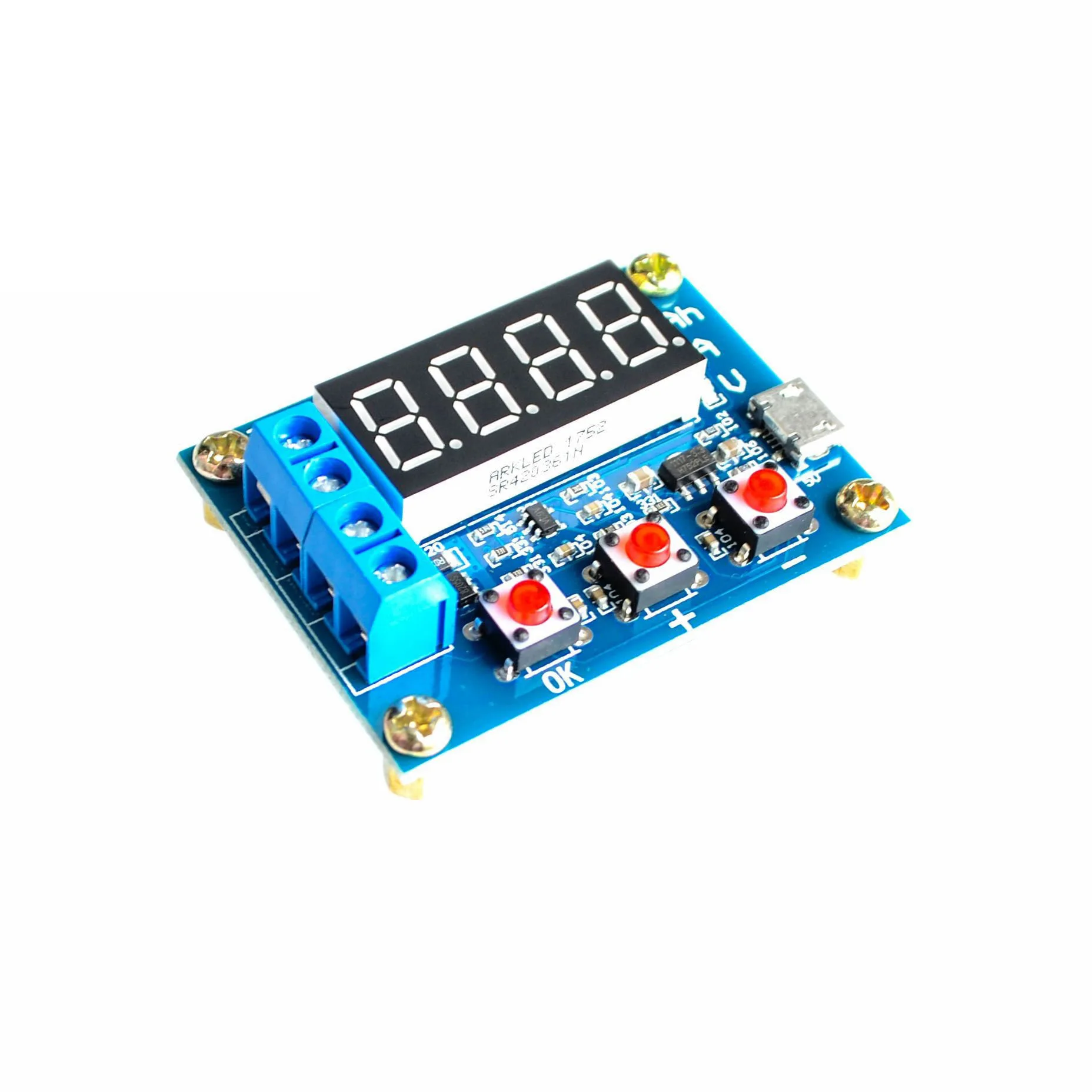

ZB2L3 Batteriekapazitätstester, externer Lastentladetyp, für 1,2-12V Batterien wie 18650, zur Kapazitätsprüfung

Produktbeschreibung

Detaillierte Parameter
Spannungsversorgung: DC4,5-6V (Micro-USB-Schnittstelle)
Betriebsstrom: nicht über 70mA
Entladespannung: 1,00V-15,00V, Auflösung 0,01V
Endspannungsbereich: 0,5-11,0V
Tragfähiger Strom: nicht über 3.000A, Auflösung: 0.001A
Spannungsmessfehler: weniger als 1% + 0,02V
Strommessfehler: weniger als 1,2 % ± 0,002A
Batteriekapazitätsbereich: 9999Ah (1Ah=1000mAh).Wenn der Wert groß ist, wird er durch Verschieben des Dezimalpunkts umgestellt.Wenn die Kapazität weniger als 10Ah beträgt, wird sie als X.XXX angezeigt; wenn sie 10Ah oder mehr erreicht, wird sie als XX.XX angezeigt, und so weiter.
Größe der Leiterplatte: 50 mm x 37 mm
Größe des fertigen Produkts: 50mmX37mmX17mm (Länge X Breite X Höhe, einschließlich der Höhe der Kupferfüße)

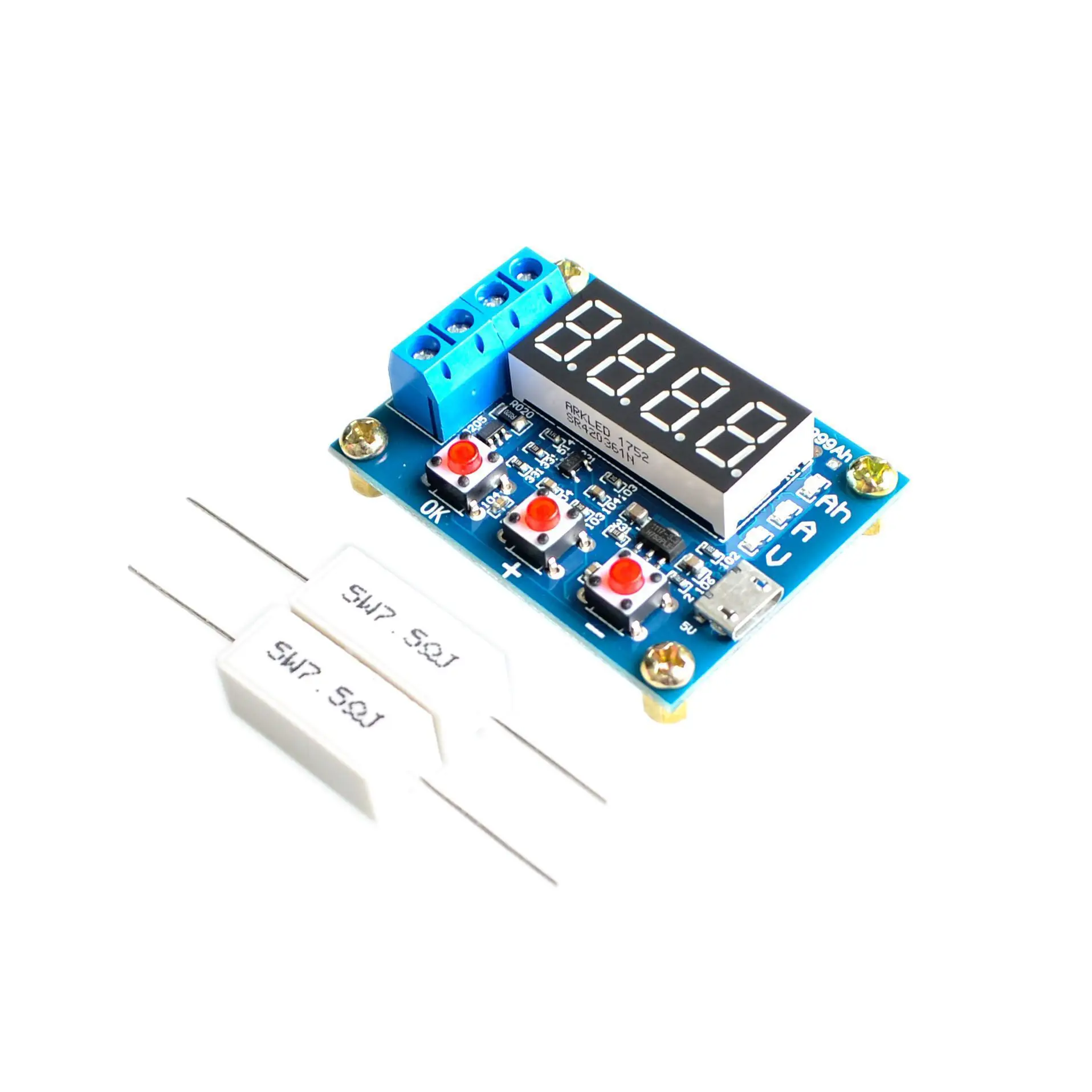

Gewicht der Platine und des Zubehörs: einzelne Platine 28g (inklusive Kupfersäule), zwei 5W Keramikwiderstände 9g, 50W Widerstand ca. 27g (inklusive Kabel)
Hinweis: Um die Genauigkeit der Spannungsmessung zu erhöhen, wurde diese Schaltung speziell mit einer Gleichstromvorspannung entwickelt.Wenn die Anschlüsse an nichts angeschlossen sind, wird eine sehr geringe Spannung angezeigt, die die eigentliche Messung nicht beeinflusst.Wenn Sie die Eingangsklemmen kurzschließen (was zwangsläufig zu 0V führt), zeigt das Display 0 an.Wenn Sie das Prinzip verstehen möchten, können Sie sich auf den Überlagerungssatz in der Elektrotechnik beziehen.
Verwendung
1.Der zu testende Akku sollte zuerst vollständig aufgeladen sein.

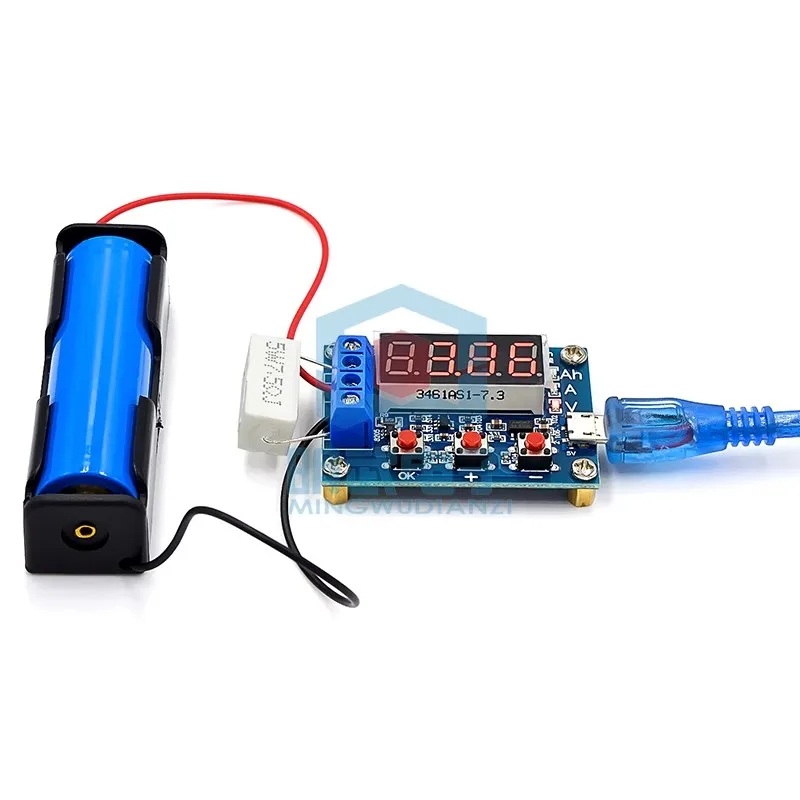

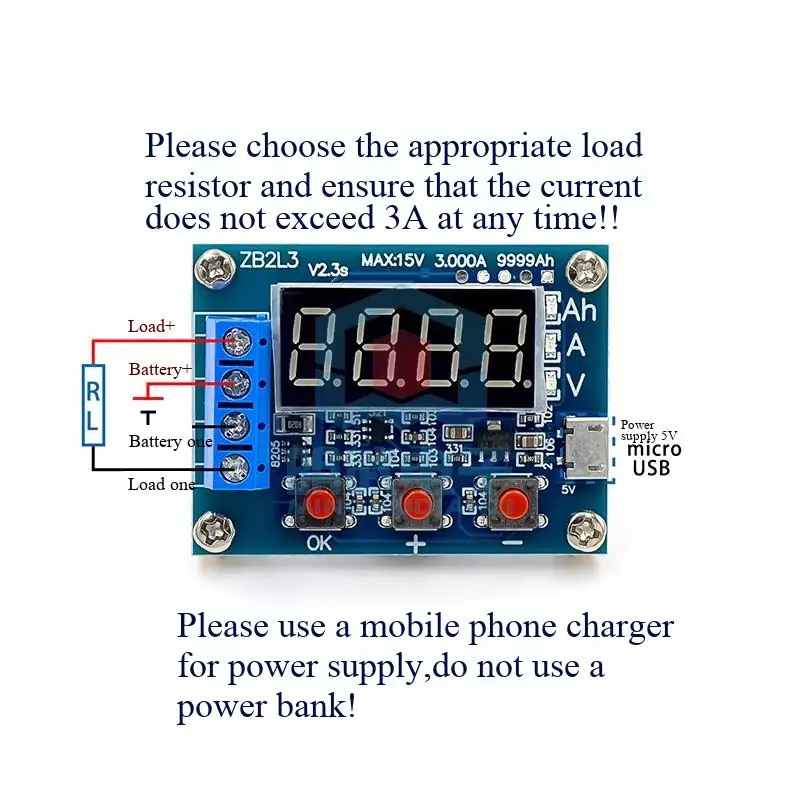

2.Verbinden Sie den Pluspol der zu prüfenden Batterie mit dem positiven Eingangsanschluss und den Minuspol mit dem negativen Eingangsanschluss.Schließen Sie sie nicht umgekehrt an (das umgekehrte Anschließen mit einer Last kann den Stromkreis beschädigen)!Schließen Sie die Last an die positiven und negativen Ausgangsklemmen an und versorgen Sie den Mikro-USB-Anschluss des Testers mit Strom (verwenden Sie keine USB-Stromversorgung von einem Desktop- oder Laptop-Computer).Zu diesem Zeitpunkt wird die Batteriespannung angezeigt.
3.Um den Test direkt zu starten, drücken Sie einfach die "OK"-Taste.Der Tester kann die geeignete Abschaltspannung automatisch basierend auf der Vollladungsspannung der Batterie ermitteln und startet den Test nach dreimaligem Blinken.Um die Abschaltspannung manuell einzustellen, drücken Sie einfach die Taste "+" oder "-", während die Batteriespannung angezeigt wird.Die Abschaltspannung wird mit einem "P" angezeigt, gefolgt vom Spannungswert, mit einer Auflösung von 0,1V.Nach der Einstellung drücken Sie "OK", um den Test zu starten.
4.Nach Beginn des Tests aktiviert der Prüfer den elektronischen Schalter, der die Last steuert.Während des Tests wechselt die Datenanzeige zwischen der entladenen Kapazität (Ah), dem aktuellen Entladestrom (A) und der Batteriespannung (V).Wenn die Batteriespannung die eingestellte Abschlussspannung erreicht, schaltet der Tester den Laststeuerungsschalter ab, und die angezeigten Daten bleiben bei der Kapazität (Ah) und blinken schnell zusammen mit der entsprechenden Kontrollleuchte.Die gerade angezeigte Kapazität ist die tatsächliche Entladekapazität der Batterie.Durch einmaliges Drücken von "OK" wird das Blinken gestoppt und die Daten können stabil angezeigt werden.Durch erneutes Drücken der "OK"-Taste wird der Anfangszustand nach dem Einschalten wiederhergestellt, sodass die Batterie ausgetauscht und für den nächsten Schritt getestet werden kann.
Fehlercodes und ihre Bedeutungen
Err1: Batteriespannung ist höher als 15V

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
