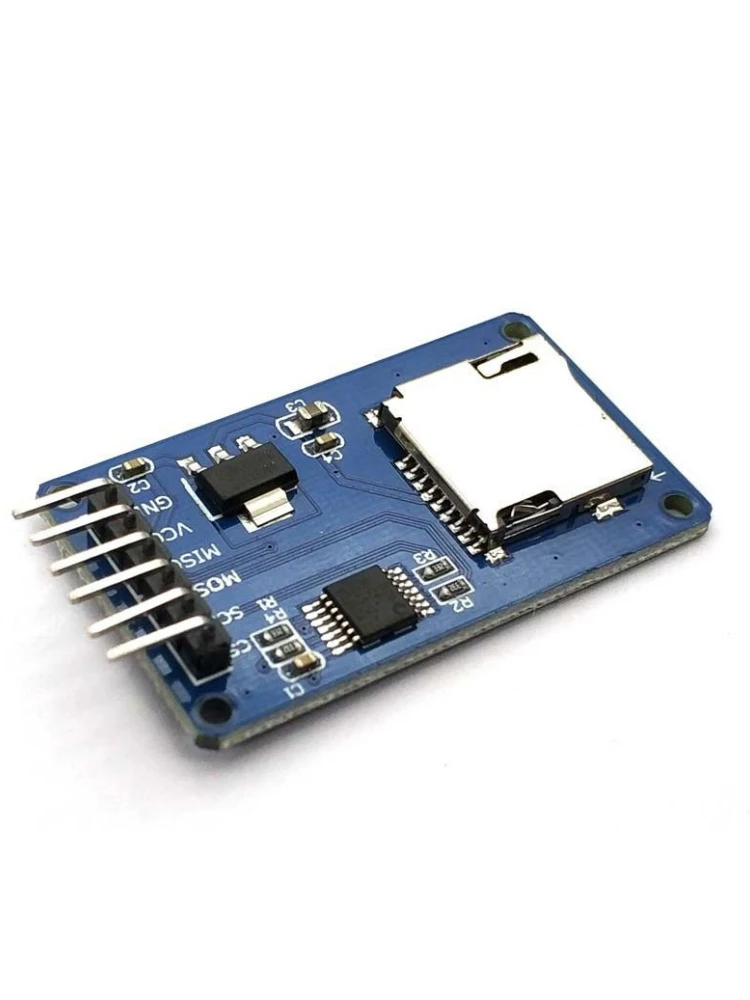

Micro-SD-Kartenmodul / Mini-TF-Karten-Lese-/Schreibmodul / SPI-Schnittstelle / Mit Spannungswandler

Produktbeschreibung

Dieses Modul (MicroSD-Kartenadapter) ist ein Lese-Schreib-Modul für Micro-SD-Karten.Über das Dateisystem und den SPI-Schnittstellentreiber kann das Mikrocontrollersystem das Lesen und Schreiben von Dateien auf der MicroSD-Karte durchführen.Benutzer können die in die IDE integrierte SD-Karten-Programm-Bibliothek direkt nutzen, um die Karteninitialisierung, das Lesen und Schreiben durchzuführen.
Die Eigenschaften des Moduls sind wie folgt
1.Unterstützt Micro-SD-Karten und Micro-SDHC-Karten (Hochgeschwindigkeitskarten)
2.Integrierter Pegelumwandlungsschaltkreis, was bedeutet, dass der Schnittstellenpegel 5V oder 3,3V sein kann.
3.Das Netzteil arbeitet in einem Spannungsbereich von 4,5V bis 5,5V, und die Platine ist mit einer 3,3V-Spannungsregelschaltung ausgestattet.
4.Die Kommunikationsschnittstelle ist eine Standard-SPI-Schnittstelle.
5,4 M2 Schraubenpositionierungslöcher für einfache Installation
Steuerungsschnittstelle: insgesamt 6 Pins (GND, VCC, MISO, MOSI, SCK, CS), wobei GND der Erdungsanschluss ist, VCC die Stromversorgung, MISO, MOSI und SCK die SPI-Busse sind, und CS der Chip-Select-Signal-Pin
3,3V-Spannungsregelungsschaltung: Der von dem LDO geregelte 3,3V-Ausgang versorgt den Pegelumwandlungschip und die Micro-SD-Karte mit Strom
Spannungsumwandlungsschaltung: Das auf die Micro-SD-Karte gerichtete Signal wird auf 3,3 V umgewandelt, und das MISO-Signal von der Micro-SD-Karte zur Steuerungsschnittstelle wird ebenfalls auf 3,3 V umgewandelt. Im Allgemeinen können AVR-Mikrocontroller-Systeme dieses Signal lesen

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
