MH-M18 M28 M38 MP3 Verlustfreier Decoder-Board Drahtloses Audio-Empfängermodul Stereo-Sound DIY Lautsprecher-Umbau

Produktbeschreibung

Produkteinführung
Dieses Produkt M38 ist für ein Bluetooth-kompatibles Design mit geringem Stromverbrauch ausgelegt und unterstützt das neue Bluetooth 5.0-Verzögerung, zweikanalige verlustfreie Stereo-Wiedergabe, Modul mit Bluetooth-Kompatibilität, ermöglicht schnelle drahtlose Bluetooth-Übertragung, sehr praktisch.In offenen Umgebungen kann die Bluetooth-kompatible Verbindungsdistanz bis zu 20 Meter betragen.
Weit verbreitet in einer Vielzahl von Bluetooth-kompatiblen Audioempfangssystemen und für verschiedene Audio-DIY-Modifikationen.
Bluetooth-kompatibel V5.0, unterstützt Bluetooth-kompatible automatische Wiederverbindungstechnologie, unterstützt WAV/WMA/FLAC/APE/MP3 verlustfreie Dekodierung, Stereo-Zweikanal-Ausgang.
Nach dem Einschalten des Moduls sucht das Mobiltelefon nach dem Bluetooth-kompatiblen Namen XFW-M18/XFW-M28/XFW-M38 und spielt dann Musik ab, nachdem die Bluetooth-Verbindung hergestellt wurde.
Modul blaue Anzeige
Wenn die Bluetooth-Verbindung nicht besteht, blinkt die Anzeige schnell.
Wenn das Bluetooth-kompatible Gerät verbunden ist, leuchtet die Anzeigeleuchte dauerhaft.
Wenn die Bluetooth-fähige Funktion aktiv ist, blinkt die Anzeige langsam.

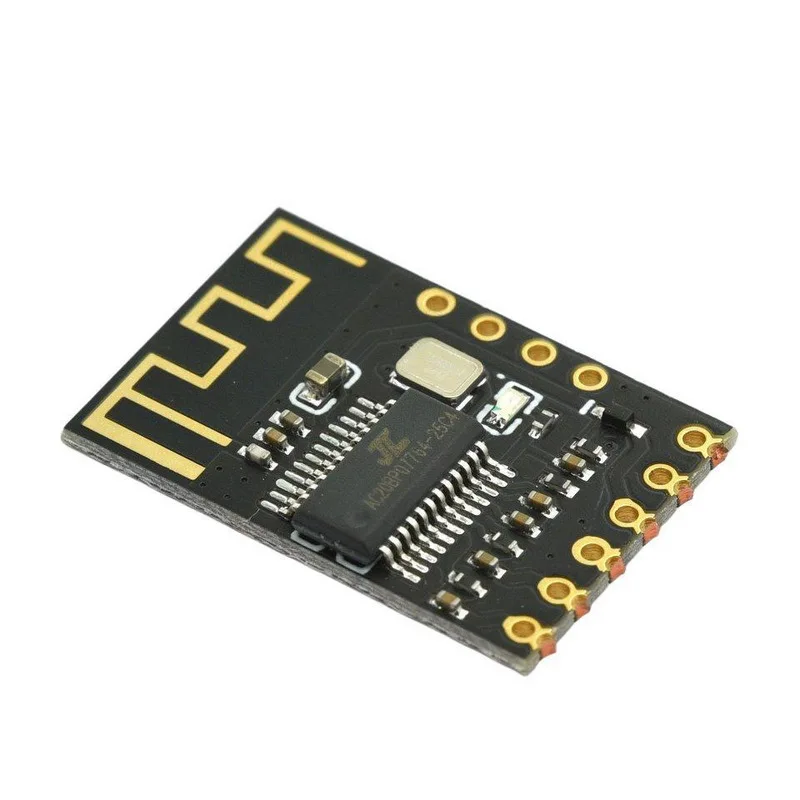

MH-M18

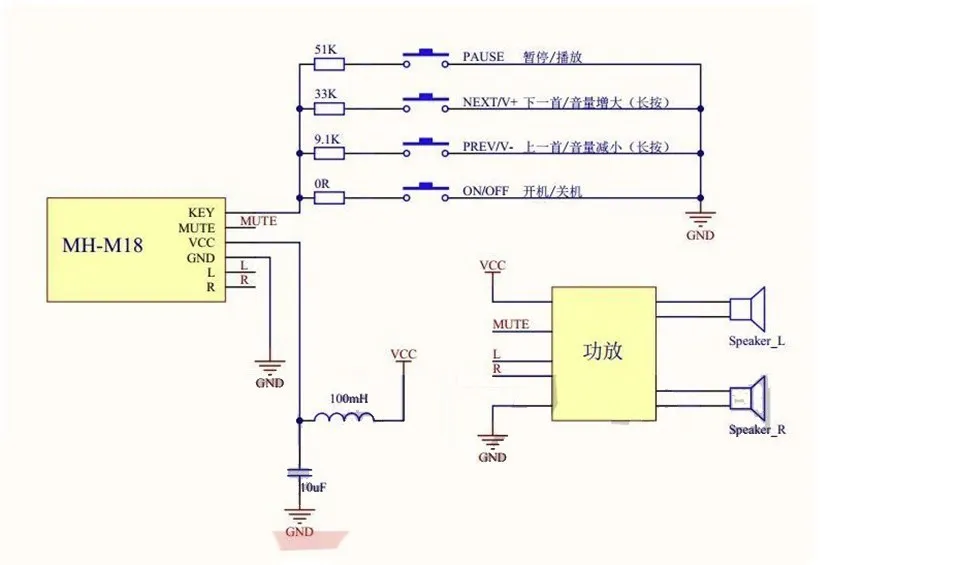

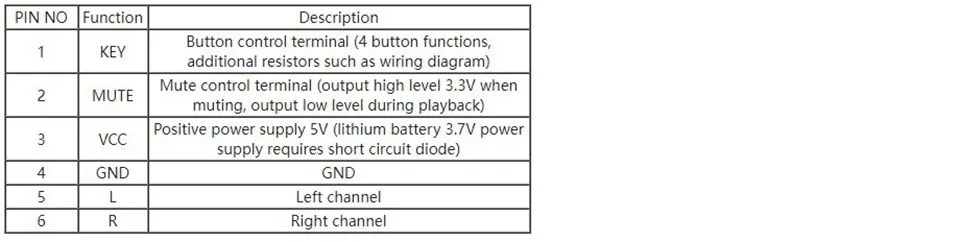

Funktion / Pin-Belegung
Die Schnittstelle verwendet einen Halbloch-Prozess, der es den Kunden erleichtert, direkt auf die Platine zu befestigen oder zu löten.
2.1.Bluetooth-kompatibel Version 4.2, unterstützt Bluetooth-kompatibel Automatische Verbindungstechnologie, unterstützt verlustfreie WAV/WMA/FLAC/APE/MP3-Dekodierung, Stereo-Zweikanal-Ausgang.

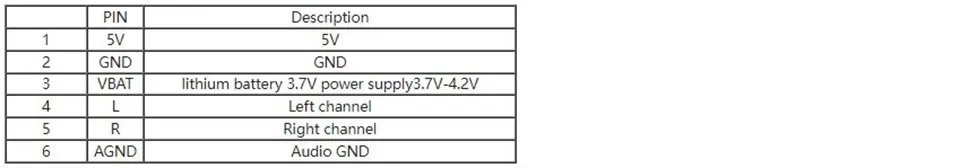

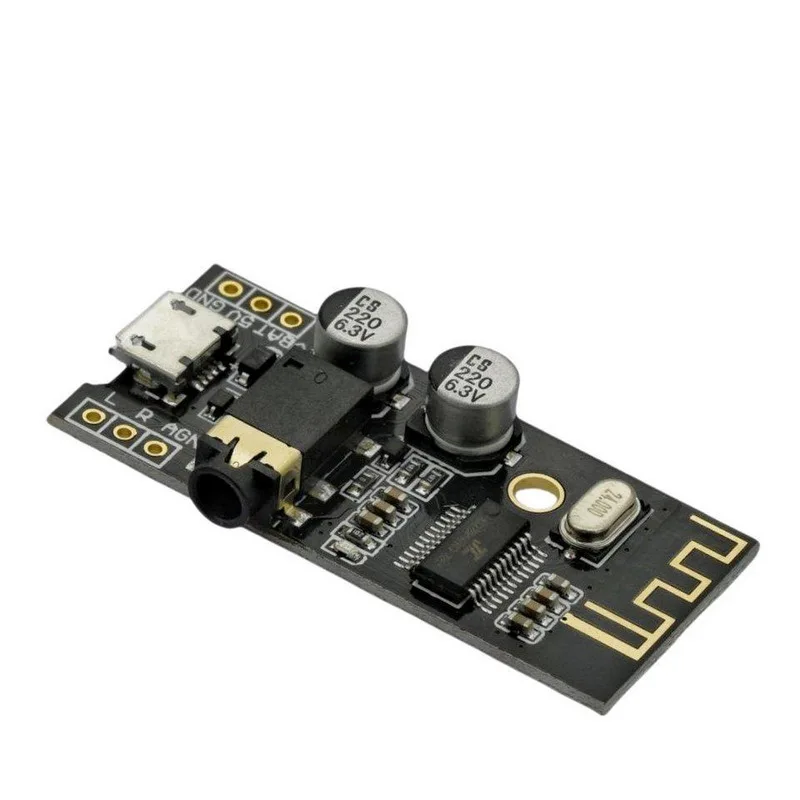

MH-M28
1.Stromversorgung: Sie können direkt ein TYPE-C USB-Android-Kabel mit 5V zur Stromversorgung verwenden, Sie können auch eine 5V-Stromversorgung oder eine 3,7V-Lithiumbatterie anschließen (wie unten gezeigt).Die 5V- und 3,7V-Stromversorgungsschnittstellen sind unterschiedlich.Die 5V-Spannung ist mit 5V und GND verbunden, und die 3,7V-Lithiumbatterie ist mit VBAT und GND verbunden.
2.Audioausgang: Der Kopfhörer kann direkt an die 3,5-mm-Audioschnittstelle angeschlossen werden oder an den Audioeingang der Leistungsverstärkerplatine (die Schnittstelle L/R/AGND, wie im Bild gezeigt, kann direkt angeschlossen werden).

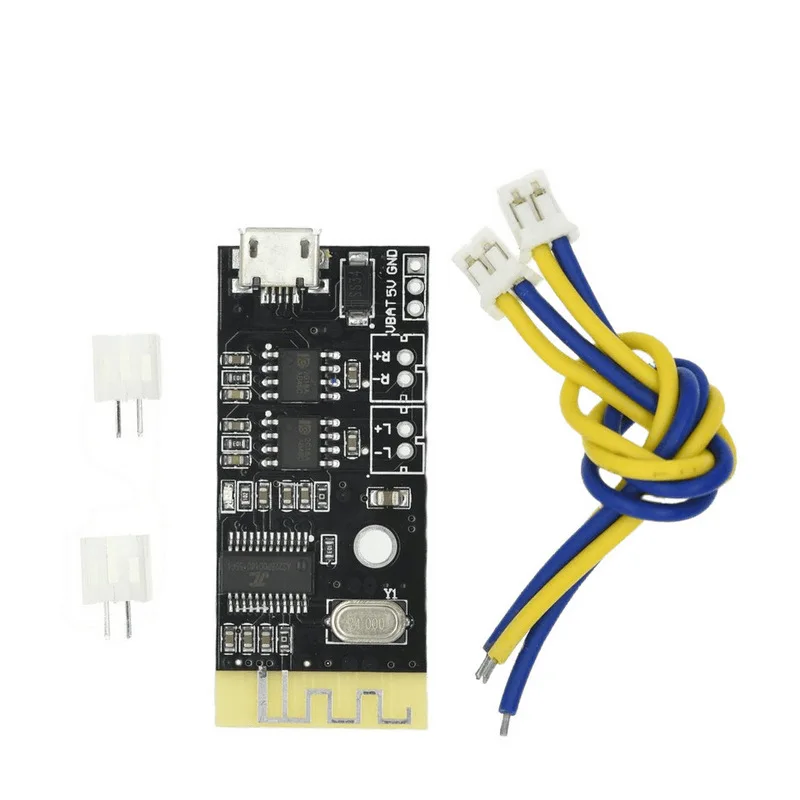

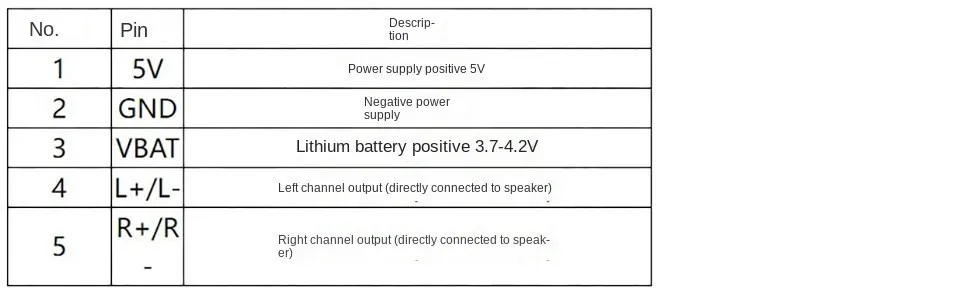

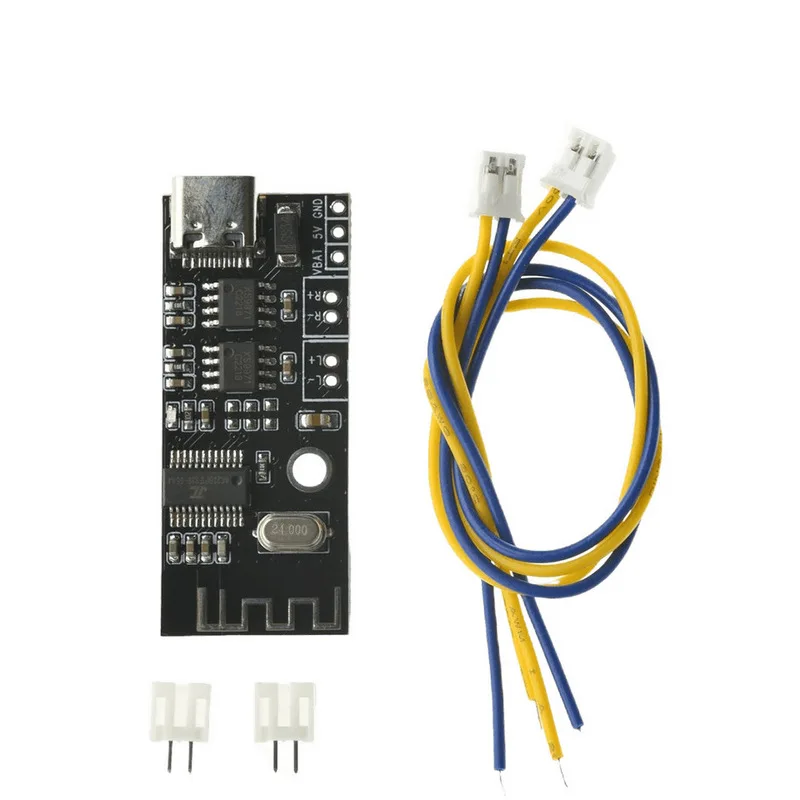

MH-M38
1.Stromversorgung: Sie können die TYPE-C-Schnittstelle des Android-Kabels mit 5V direkt zur Stromversorgung nutzen, Sie können auch eine 5V-Stromversorgung oder eine 3,7V-Lithiumbatterie anschließen (wie in der Abbildung unten gezeigt).Die 5V- und 3,7V-Stromversorgungsschnittstellen sind unterschiedlich.Die 5V-Anschlussleiste ist mit 5V und GND verbunden, und die 3,7V-Lithiumbatterie ist mit VBAT und GND verbunden.
Großer Arbeitsstrom 5V2A, es wird empfohlen, ein geregeltes 5V2A-Netzteil zu verwenden, für eine bessere Klangqualität.
2.Unterstützt USB-Soundkarte, kein Treiber erforderlich (Plug-and-Play).Verbinden Sie das Modul mit dem USB-Datenkabel mit dem Computer, und der Computer kann Musik über den Leistungsverstärker-Ausgang des Moduls abspielen.

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

n/a

Verlustleistung

n/a

ist kundenspezifisch

Ja

Betriebstemperatur

n/a

Anwendung

Computer

Paket

Other
