Schutzplatine für 2-Zellen-Lithium-Akkupack 7,4V 8,4V, hoher 3A Strom, Überlade- und Tiefentladeschutz

Produktbeschreibung

Batterieschutzplatine
Eingebaut: Überlade-, Tiefentlade-, Überstrom- und Kurzschlussschutz
18650 Lithium-Akkupack!!!
Zusammenfassung
Der Haupt-IC verwendet originale, von "Seiko" importierte Komponenten.Es verfügt über Schutzfunktionen wie Überlade-, Tiefentlade-, Überstrom- und Kurzschlussschutz und ist für 3,7V-Lithium-Ionen-Zellen mit verschiedenen Kapazitäten und Formen geeignet.Es verwendet hochwertige MOSFETs von den japanischen Herstellern Seiko, VISHAY, AOS, IR und FR-4 mit niedrigem Temperaturkoeffizienten.Das Design ist raffiniert und die Tests sind umfassend.Aufgrund seiner kompakten Größe eignet es sich für viele Anwendungen, die eine hohe Integration und niedrige Kosten erfordern, erfüllt verschiedene Leistungsanforderungen und gewährleistet die Sicherheit und Zuverlässigkeit des Batteriepacks.
Die Eigenschaften dieser Lithium-Batterie-Schutzplatine sind wie folgt
Modell: HX-2S-02 Überladespannungsbereich: 4,25-4,35 V ±0,05 V
Größe: 36*6*1,0mm Überentladungsspannungsbereich: 2,3-3,0V±0,05V
Maximaler Betriebsstrom: 3A Betriebstemperatur: -40---+50℃
Maximaler Momentanstrom: 5A Lagerbedingungen: -40 bis +80℃
Statischer Strom: weniger als 3uA; effektive Lebensdauer: mehr als 50.000 Stunden
Innenwiderstand: weniger als 45 mΩ Kurzschlussschutz: schützbar, erfordert Aufladen zur Wiederherstellung

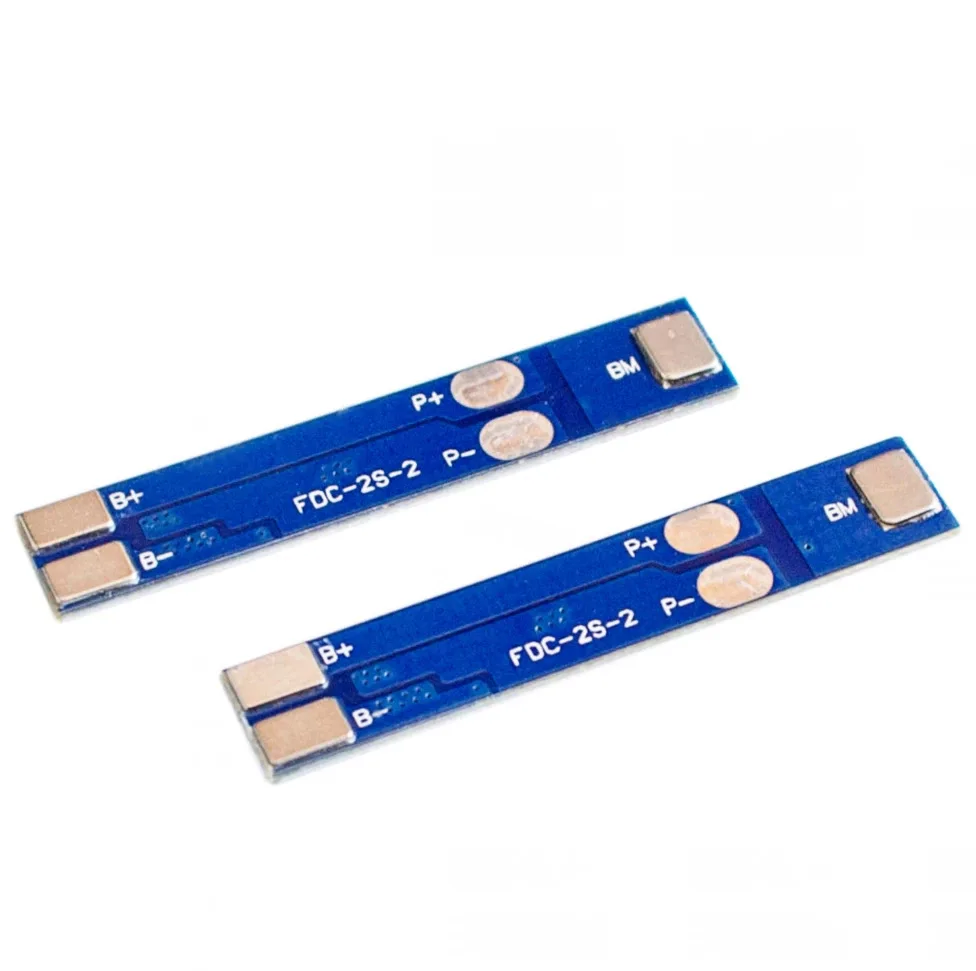

Die Abmessungen und Komponentenspezifikationen der Schutzplatte
Die Größe der Schutzplatte beträgt 36*6*1,0 mm.

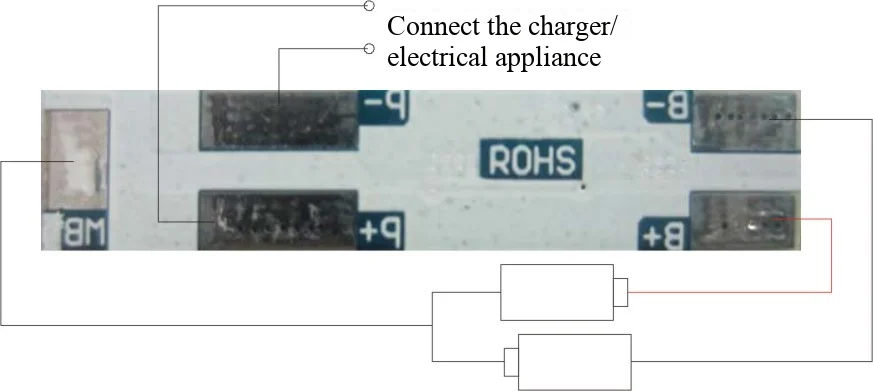

Schweißpunktbeschreibung
· B+ ist mit dem Pluspol der Batterie verbunden
· B－ An den Minuspol der Batterie anschließen
· MB verbindet sich mit dem Verbindungspunkt zwischen Batterie 1 und Batterie 2
· P+ ist mit dem Pluspol des Lade-/Entladeanschlusses verbunden (der Ladeanschluss und der Entladeanschluss sind gemeinsam genutzt)
· P- An den Minusanschluss des Lade-/Entladeanschlusses anschließen (gemeinsam genutzt von den Lade- und Entladeanschlüssen).

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
