Verbessertes XL6009 DC-DC einstellbares Boost-Modul, das Spannungen von 5-32V auf 5-40V bei 4A erhöhen kann, mit digitaler Anzeige.

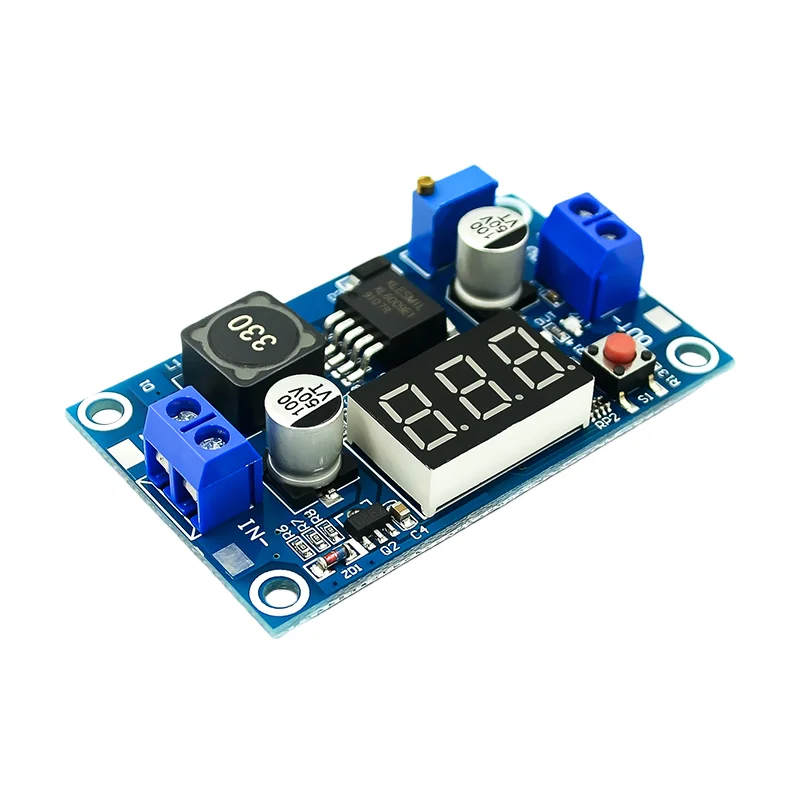

Produktbeschreibung

Vorteile der verbesserten Version
Mithilfe einer internen hochpräzisen Referenz und eines Spannungsteiler-Abtastwiderstands mit einer geringen Temperaturdrift von einem auf tausend führt die Software mehrere Filterprozesse durch, um die Genauigkeit der Spannungserfassung erheblich zu verbessern.
Beschreibung der Schlüsselfunktion
Jedes Mal, wenn der Knopf gedrückt wird, wechselt die auf dem Digitaldisplay angezeigte Spannung zwischen der Eingangs- und Ausgangsspannung.Gleichzeitig schalten sich auch die Eingangs-LED und die Ausgangsanzeige-LED auf der Platine.
Halten Sie die Taste 2 Sekunden lang gedrückt, um die Digitalanzeige auszuschalten.
Parameterbeschreibung
Ultraweiter Eingangsspannungsbereich von 3V-32V (Boost-Betrieb ist unter 5V normal, aber die Digitalanzeige funktioniert nicht), optimaler Betriebsspannungsbereich ist 5-32V
Ultraweiter Boost-Ausgangsspannungsbereich von 5V-40V
Eingebauter 4A-Hochleistungs-MOSFET-Schalter, der einen Wirkungsgrad von 94 % erreicht; (der Strom des LM2577 beträgt nur 3A).
Mit einer extrem hohen Schaltfrequenz von 400 kHz kann ein Filterkondensator mit geringer Kapazität hervorragende Ergebnisse erzielen, was zu geringeren Restwerten und einem kompakteren Design führt.Die Frequenz des LM2577 beträgt nur 50 kHz.
Ausgestattet mit Ein- und Ausgangsanzeigeleuchten, leuchtet die IN-Anzeigeleuchte, wenn die Digitalanzeige die Eingangsspannung anzeigt, und die OUT-Anzeigeleuchte, wenn die Digitalanzeige die Ausgangsspannung anzeigt.

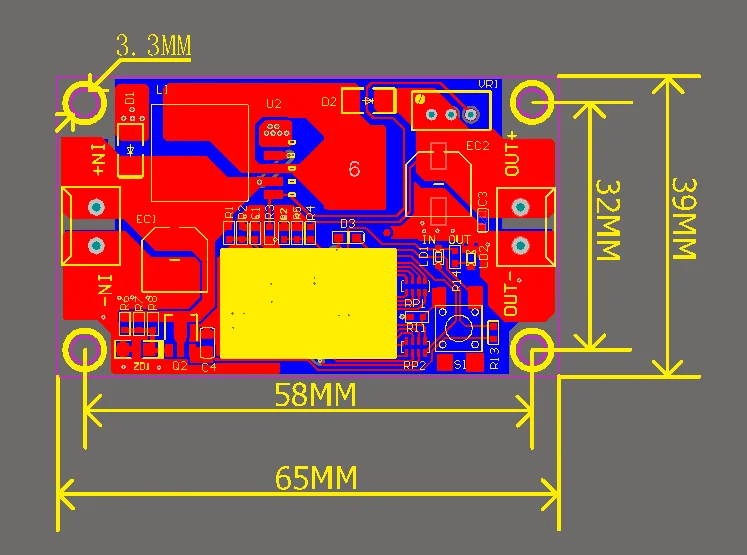

Verdrahtungsanleitung
IN+: Eingang positiver Pol
IN-: Eingang Minuspol
OUT+: Ausgang positiver Pol
OUT-: Ausgang Minuspol
Weitere Anmerkungen
XL6009 ist ein Hochleistungs-BOOST-Modul mit einem Schaltstrom von 4A.Dieses Modul verwendet die Hochfrequenz-Schalttechnologie der zweiten Generation X L6009E1 als Kernchip, die die Leistung der Technologie der ersten Generation LM2577 bei weitem übertrifft.Das XL6009 BOOST-Modul hat niedrigere Kosten und eine bessere Leistung, und das LM2577-Modul wird bald aus dem Sortiment genommen.
Mit Klemmenblöcken kann es einfach ohne Lötkolben verwendet werden, und die Drahtverbindungspunkte bleiben erhalten.
Es verfügt über Überhitzungsschutz- und Kurzschlussschutzfunktionen.
