Ein-Chip-TTL-zu-RS485-Konvertermodul, 485-zu-UART-Pegelumsetzer, automatische Hardware-Flusskontrolle

Produktbeschreibung

Merkmale dieses Moduls
1.Wir garantieren, dass alle Chips brandneu, original und importierte Industriequalitäts-Chips sind, die eine Übertragung über extrem große Entfernungen von bis zu Tausenden von Metern ermöglichen.
2.Ausgestattet mit ESD-Schutz von ±15KV
3.Der Chip verfügt über ein Treiberprogramm zur Einschränkung der Anstiegsgeschwindigkeit, das EMI minimiert und Signalreflexionen reduziert, die durch unsachgemäße Anpassung der Kabelanschlüsse verursacht werden, wodurch eine fehlerfreie Signalübertragungsrate von bis zu 500 Kbps erreicht wird.
4.Es verfügt über eine Empfängereingangsimpedanz von 1/4 Einheitslast, unterstützt die Kommunikation mit mehreren Geräten und ermöglicht den Anschluss an einen Bus mit bis zu 128 Geräten.
5.Industrietaugliche Chips können bei Temperaturen von -40 °C bis... betrieben werden.℃ bis +85℃.
6.Dieses Modul kann im laufenden Betrieb ausgetauscht werden, ohne dass das Phänomen der Signalblockade auftritt, das bei anderen 485-Chips beim Hot-Swapping auftritt.
7.Das Netzteil verwendet Tantal-Elektrolytkondensatoren und setzt doppelte Kondensatoren für die Hoch- und Niederfrequenz-Stromfilterung ein.
8.Durch den Einsatz von dualen transienten Unterdrückungsdioden ist die Überspannungsschutzleistung noch besser.
9.Verwenden Sie einen 10Ω-Stromschutzwiderstand und setzen Sie ein Patch-Design ein, um die Integrität des 485-Signals zu verbessern.
10.Ausgestattet mit Anschlüssen und Löchern für Lötverbindungen, erleichtert es das Debugging und die endgültige Verkabelung.Die Lötanschlüsse können die Signalzuverlässigkeit verbessern.
11.Alle RS485- und TTL-Signale werden auf einer einzigen Seite geleitet, um die Signalqualität zu gewährleisten und die Signalintegrität zu verbessern.
12.Großflächige Kupferbeschichtung zur Vermeidung von Signalstörungen
13.Es verfügt über Löcher für Lötungen mit einem Rastermaß von 2,54 mm auf der Lochplatte, was Ihre weitere Entwicklung erleichtert.
14.Ausgestattet mit den weit verbreiteten M3-Schraubenlöchern, die eine bequeme und zuverlässige Installation gewährleisten.
15.Ausgestattet mit einem 120Ω-Abschlusswiderstand ermöglicht das Kurzschließen von R16 den Betrieb des Abschlusswiderstands.
16.Ausgestattet mit einem Netzteil und RXD-, TXD-Signalanzeigeleuchten, bietet es eine klare Sicht auf den Sende- und Empfangsstatus.
17.Der gebogene Stift führt nach außen, was das Testen erleichtert.
18.Unterstützt 3,3V- und 5V-Signalsteuerung und bietet verbesserte Kompatibilität.
Wie wir alle wissen, ist es sehr schwierig, Programme zur Steuerung der Flussrichtung von 485-Signalen zu schreiben, insbesondere in Situationen, in denen einige Kommunikationsdatenprotokolle unbekannt sind.Wenn Sie die Datenmenge jedes Pakets nicht kennen, wissen Sie nicht, wann Sie die Richtung von Übertragung und Empfang ändern müssen.In diesem Fall können Sie unser automatisches Durchflussrichtungssteuermodul 485 wählen, um die oben genannten Probleme zu lösen.Dieses Modul verfügt über Schutzfunktionen, die seinen Preis übersteigen.Sie können es mit anderen 485-Steuermodulen vergleichen.

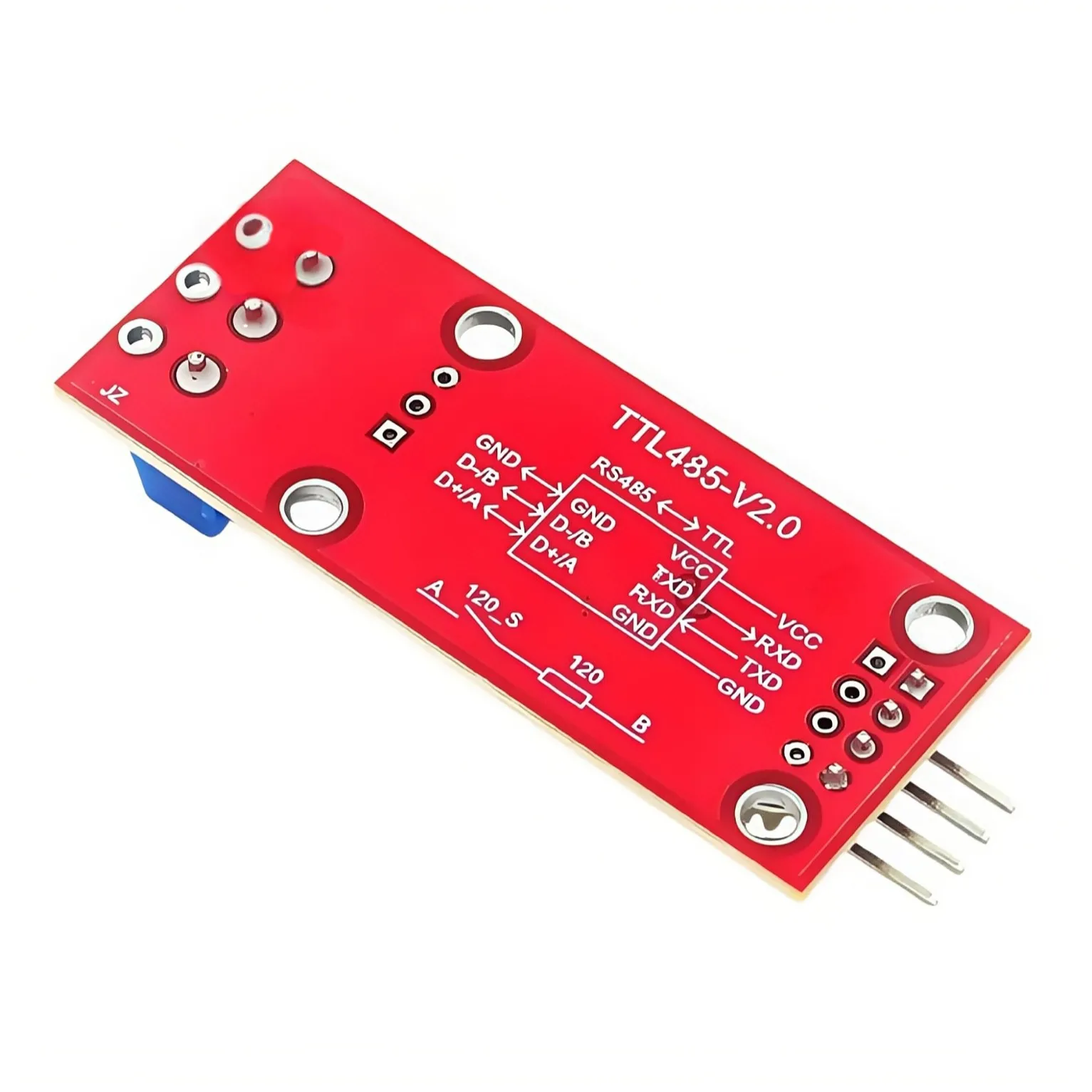

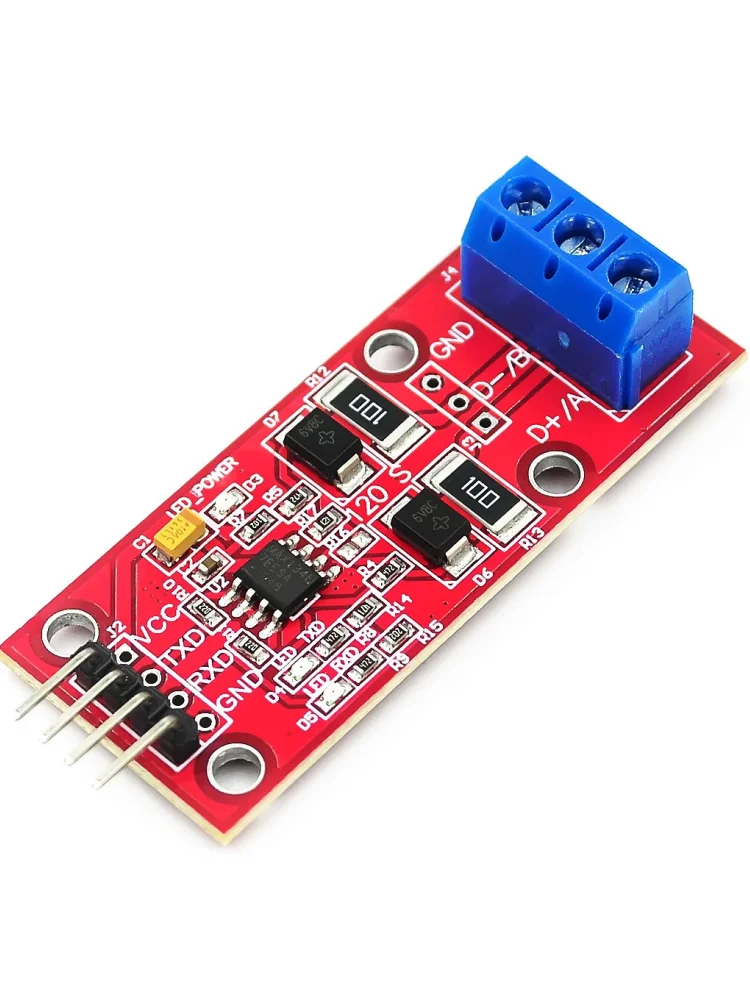

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
