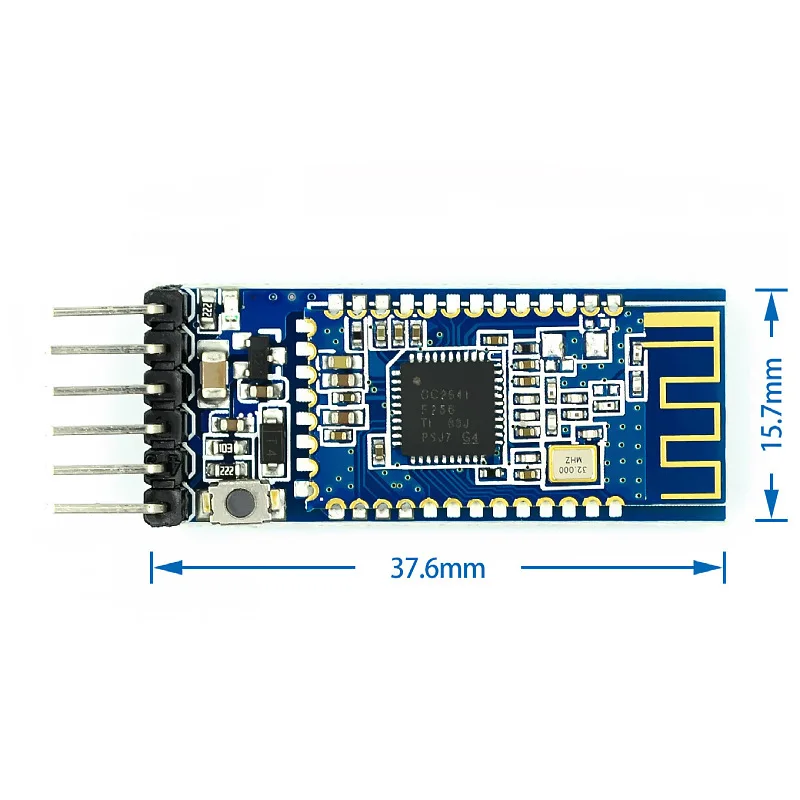

BT-09 Bluetooth 4.0 BLE-Modul mit serieller Schnittstelle, kompatibel mit dem CC2541- und HM-10-Modul, zum Anschluss an Mikrocontroller.
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 8–14 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung
Eingangsspannung: 3,3V/5V.Es wird nur ein Stromversorgungssystem benötigt.
Integrierte Funktion zur Pegelumrechnung.
Wenn eine 5,0V-MCU für die Kommunikation mit einem Bluetooth-Modul verwendet wird, das über einen 5,0V-Stromanschluss mit Strom versorgt wird, mit RX- und TX-Logikpegeln bei 5V
Wenn eine 3,3V-MCU für die Kommunikation mit einem Bluetooth-Modul verwendet wird, wird die Stromversorgung über einen 3,3V-Stromanschluss bereitgestellt, und die RX- und TX-Logikpegel betragen 3,3V.
RX, der serielle Empfangsanschluss des Bluetooth-Moduls, ist mit dem TXD der MCU verbunden.
TX, der serielle Port-Sender des Bluetooth-Moduls, ist mit dem RXD der MCU verbunden.
GND, Masseanschluss, Minuspol der Stromversorgung
3,3V, 3,3V-Stromversorgung am Stromversorgungsterminal
5V, Stromversorgungsanschluss 5V Stromversorgung
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- NONE
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- Modul
Artikelnummer: 1005012985904064
