TTL-Glasfaser-Transceiver-Modul, leicht, Dual-Wellenlänge, FC-Schnittstelle für Drohnen-Fernsteuerung FPV, leichtes Design

Produktbeschreibung

Produktmerkmale

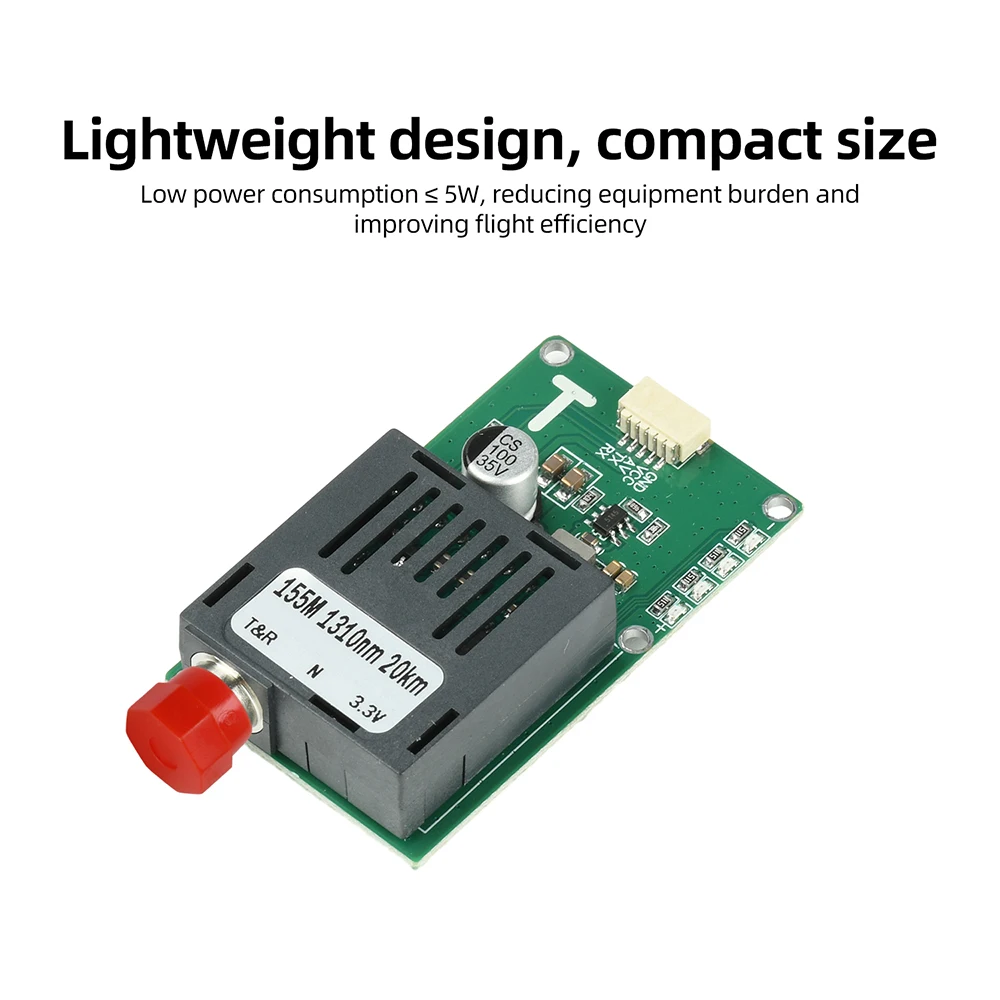

1.Leichtbauweise, kompakte Größe, geringer Stromverbrauch ≤5W, reduziert die Gerätebelastung und verbessert die Flugeffizienz.

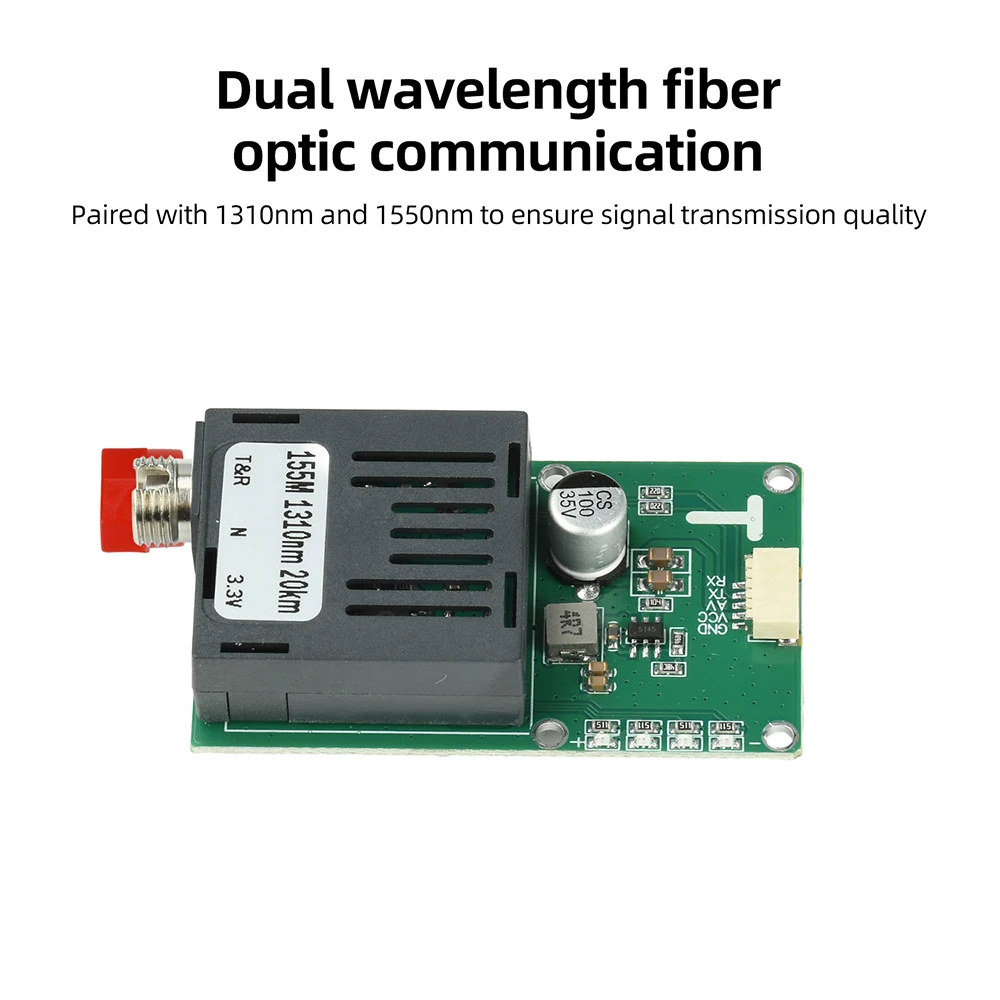

2.Dualwellenlängen-Glasfaserkommunikation, 1310 nm und 1550 nm gepaart, gewährleistet die Qualität der Signalübertragung.

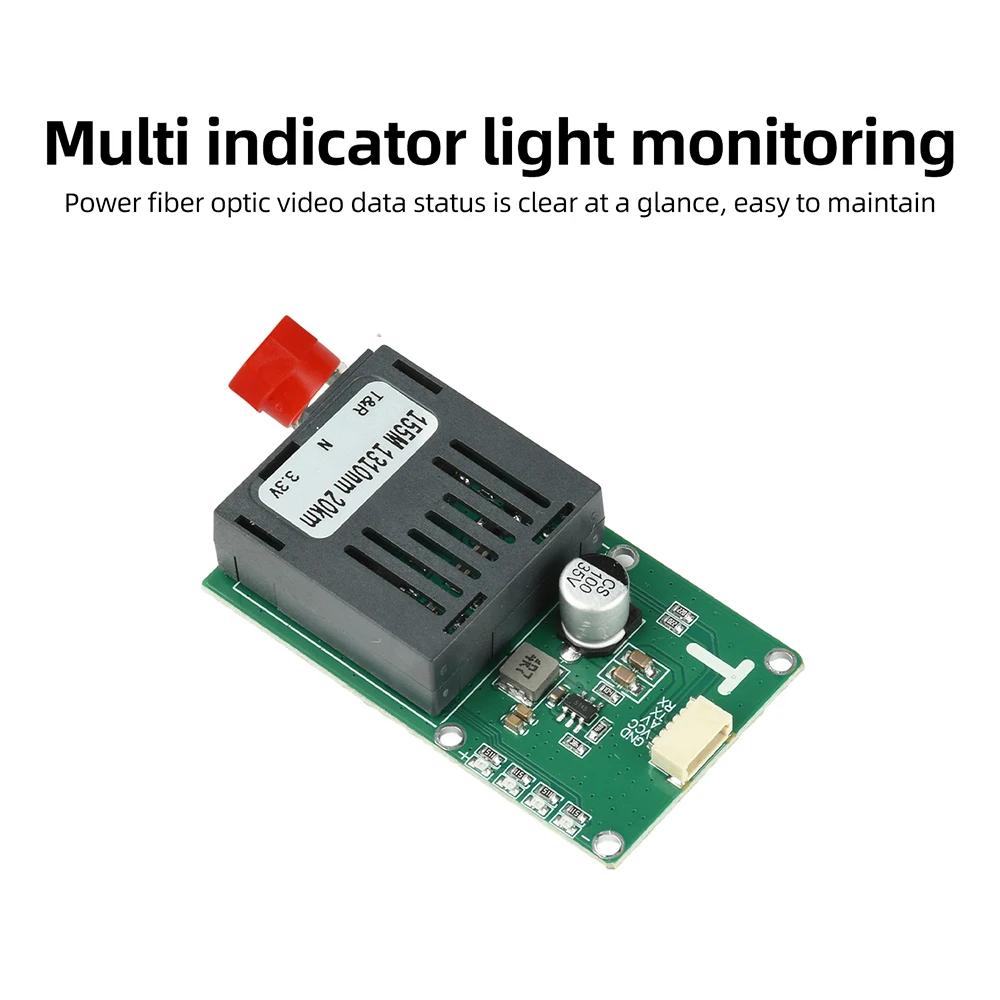

3.Mehrere Anzeigeleuchten ermöglichen eine klare Überwachung des Strom-, Glasfaser-, Video- und Datenstatus, was die Wartung erleichtert.

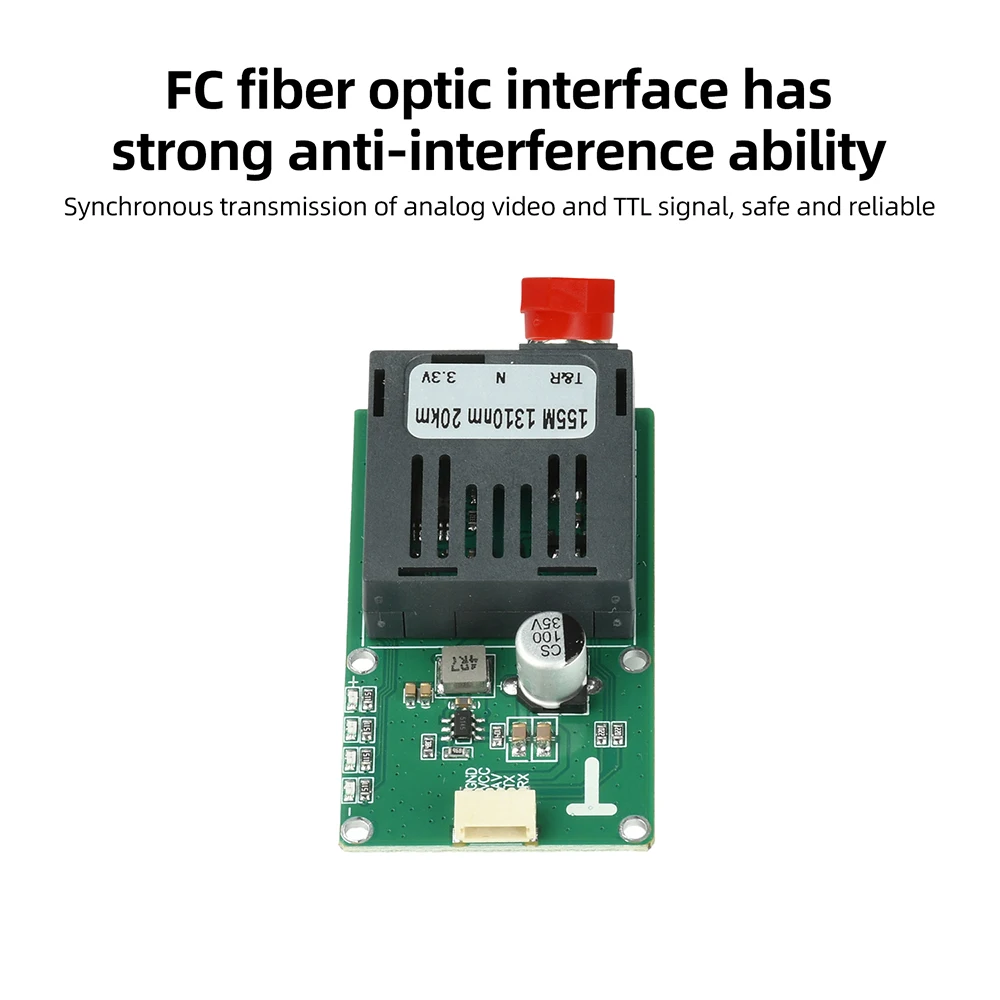

4.Starke Anti-Interferenz-Fähigkeit der FC-Glasfaserschnittstelle, synchrone Übertragung von analogen Video- und TTL-Signalen, was Sicherheit und Zuverlässigkeit gewährleistet.
5.Vielseitige Anwendungsmöglichkeiten, geeignet für FPV-Fernsteuerung, Pipeline-Kommunikation, Notfallrettungskommunikation usw.

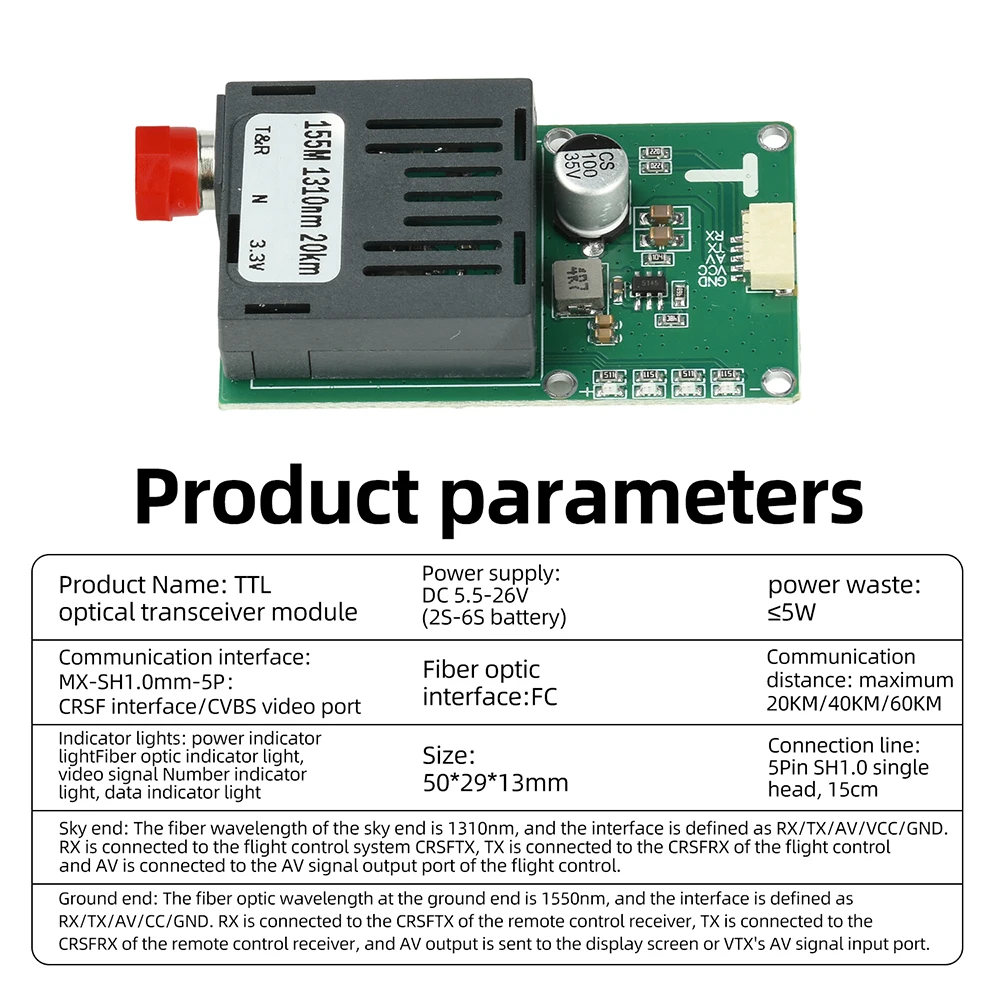

Produktparameter
Produktname: TTL Optisches Transceiver-Modul
Stromversorgung: DC 5,5-26V (2S-6S Batterie)
Stromverbrauch: ≤5W
Kommunikationsschnittstelle: MX-SH1.0mm-5P: CRSF-Schnittstelle/CVBS-Videoanschluss
Faseroptische Schnittstelle: FC
Kommunikationsdistanz: Maximal 20 km/40 km/60 km
Anzeigeleuchten: Betriebsanzeige, Glasfaseranzeige, Videosignalanzeige, Datenanzeige

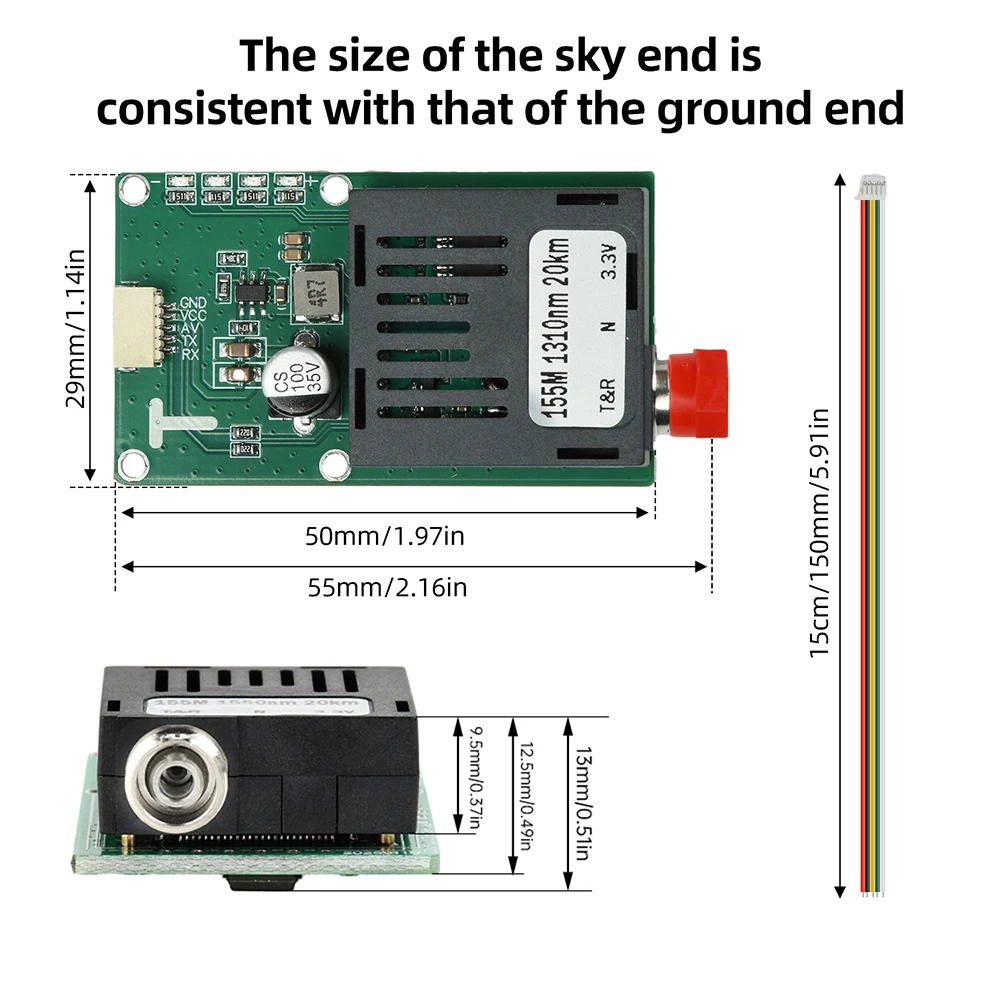

Abmessungen: 50*29*13mm
Verbindungskabel: 5-Pin SH1.0 Einzelkopf 15cm

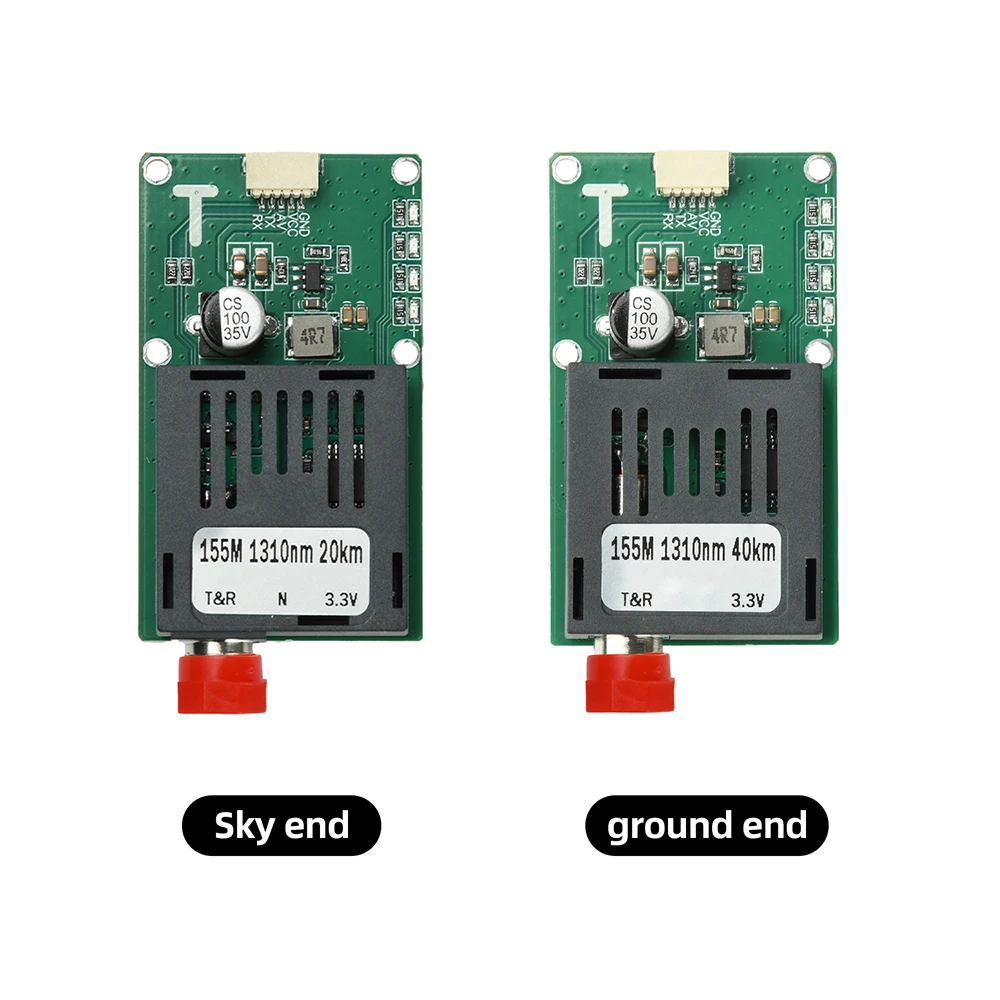

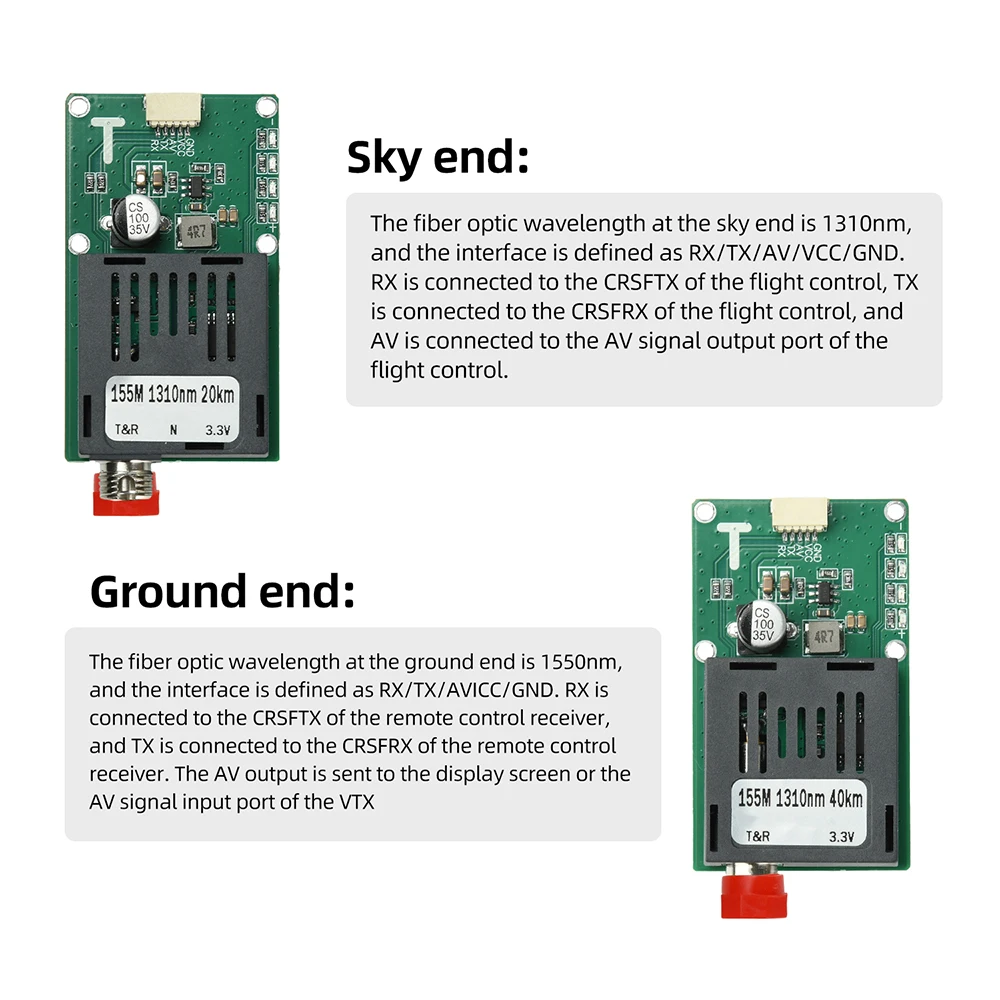

Sky End: Die Wellenlänge der Glasfaser für das Sky End beträgt 1310 nm.Die Schnittstelle ist definiert als: RX/TX/AV/VCC/GND.RX verbindet sich mit dem CRSFTX des Flugcontrollers, TX verbindet sich mit dem CRSFRX des Flugcontrollers und AV verbindet sich mit dem AV-Signalausgang des Flugcontrollers.

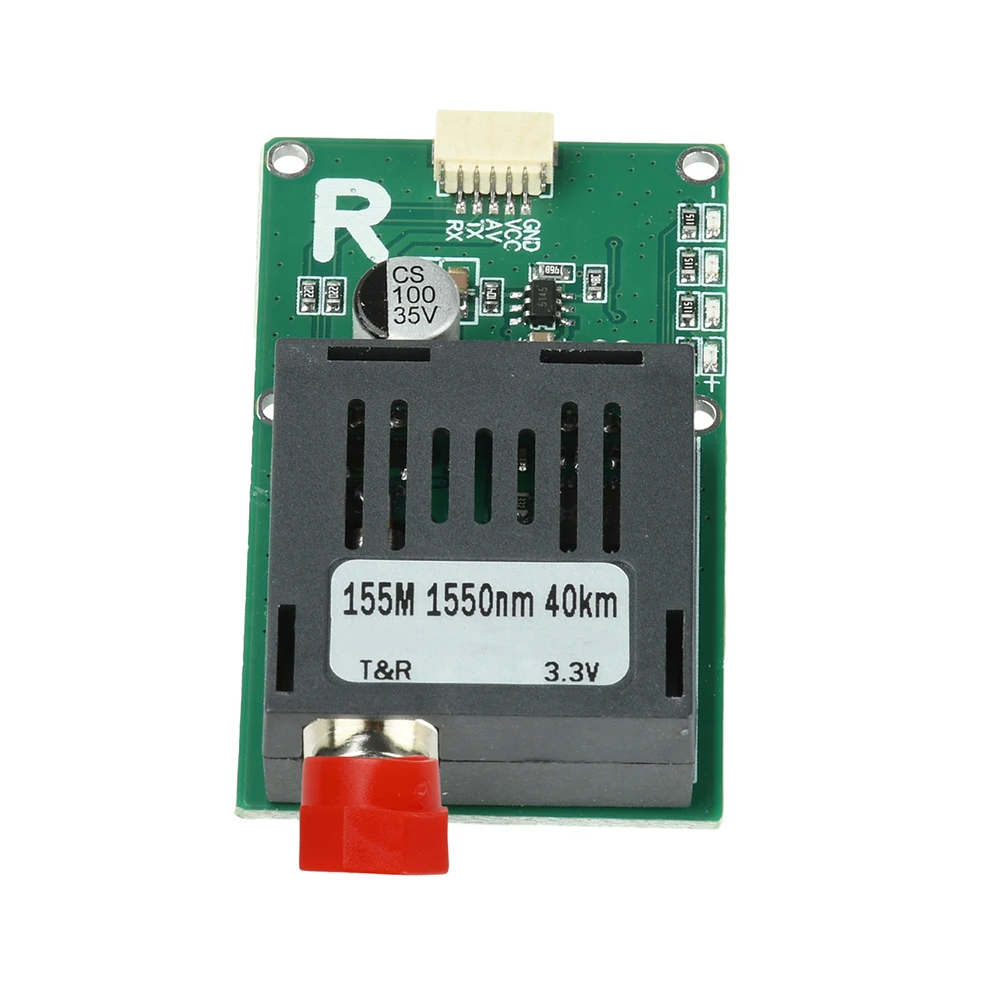

Bodenende: Die Wellenlänge der Glasfaser für das Bodenende beträgt 1550 nm.Die Schnittstelle ist definiert als: RX/TX/AV/CC/GND.RX verbindet sich mit dem CRSFTX des Fernbedienungsempfängers, TX verbindet sich mit dem CRSFRX des Fernbedienungsempfängers, und AV wird an den Bildschirm oder den AV-Signaleingangsanschluss von VTX ausgegeben.

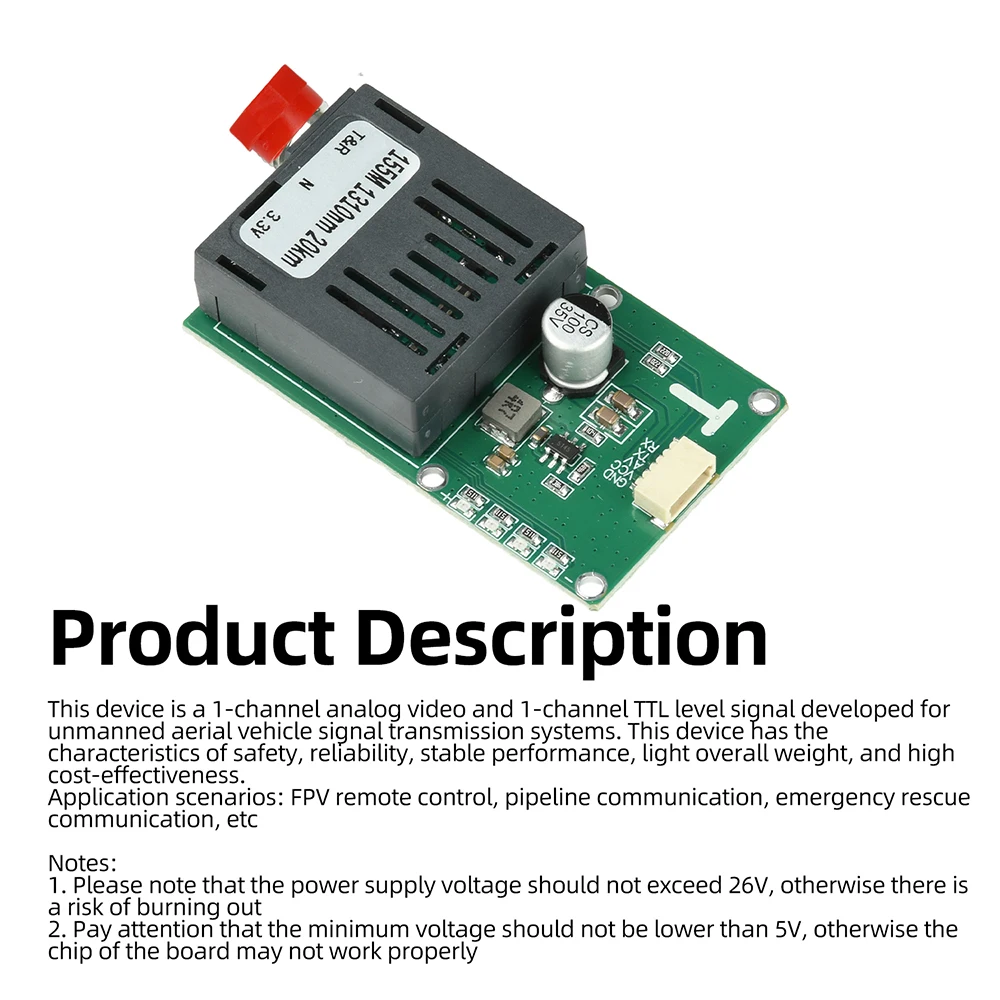

Beschreibung: Dieses Gerät wurde für UAV-Signalübertragungssysteme entwickelt und bietet einen Kanal für analoges Video und einen Kanal für TTL-Pegelsignale.Es zeichnet sich durch Sicherheit, Zuverlässigkeit, stabile Leistung, leichte Bauweise und hohe Kosteneffizienz aus.

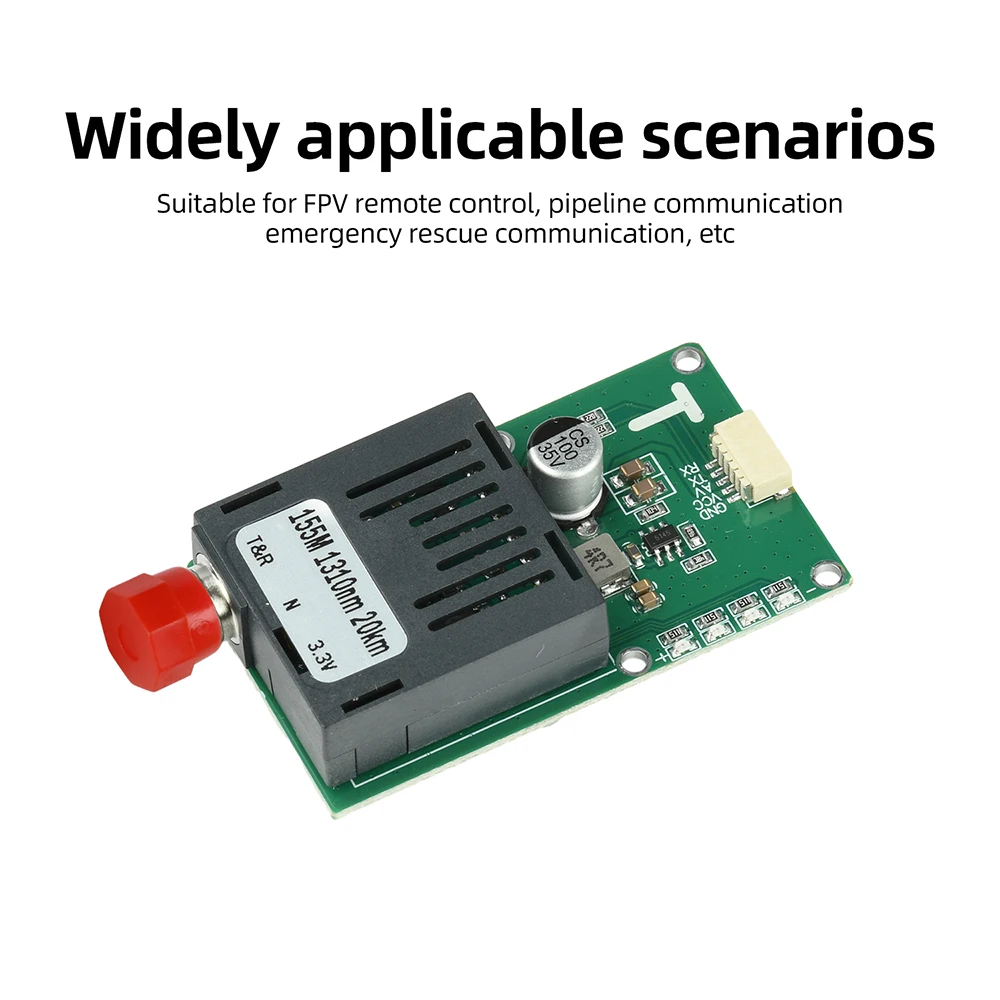

Anwendungsszenarien: FPV-Fernsteuerung, Pipeline-Kommunikation, Notfallrettungskommunikation usw.

Produktdetails in Bildern

Produkteigenschaften

Markenname

diymore

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

Standard

Verlustleistung

0.01-0.05W

ist kundenspezifisch

Ja

Menge

1

Betriebstemperatur

20℃ - +70℃

Anwendung

Elektrisches Spielzeug

Paket

TQFP

Product Name

TTL Optical Transceiver Module

Power Supply

DC 5.5-26V (2S-6S battery)

Power Consumption

��5W

Communication Interface

MX-SH1.0mm-5P: CRSF interface/CVBS video port

Fiber Optic Interface

FC

Communication Distance

Maximum 20KM/40KM/60KM

Indicator Lights

Power indicator, fiber optic indicator, video signal indicator, data indicator

Dimensions

50*29*13mm

Connection Cable

5Pin SH1.0 single head 15cm
