3,3 V 5V ttl uart zu rs485 isolierte Schnitts telle Konverter modul Single-Chip serielle Schnitts telle uart industrial

Produktbeschreibung

Modulbeschreibung: Assistent
Dieses Produkt verfügt über einen hochwertigen Isolationschip, der eine perfekte Isolierung von Strom und Signal für TTL und RS485 auf beiden Seiten erreicht und Störungen verhindert.Die Stromversorgung verfügt über einen Weitspannungseingang (3,0V-5,5V), der perfekte Kompatibilität zwischen 3,3V- und 5,0V-Systemen ermöglicht.Kommunikationssignale mit 3,3 V oder 5,0 V können angepasst werden.
Dieses transparente Übertragungsmodul ermöglicht die gegenseitige Übertragung von TTL-Signalen und RS485-Signalen, aber wir müssen wissen, dass 485
Dieser Kommunikationsmodus kann eine bidirektionale Kommunikation ermöglichen, kann jedoch nicht gleichzeitig in beide Richtungen erfolgen.Es muss abwechselnd erfolgen, das heißt, jedes Ende des Kommunikationskanals kann entweder das sendende oder das empfangende Ende sein, aber gleichzeitig kann die Information nur in eine Richtung übertragen werden.
Realisieren Sie die automatische Flussregelung des RS485-Signals und den automatischen Wechsel der Sende- und Empfangsrichtung.Die Verwendung dieses Moduls ist so einfach wie die Bedienung Ihrer seriellen Schnittstelle.
Baudrate: 100-256000bps perfekte Unterstützung
Modul-Highlights
1, Weitspannungsversorgung (3,0V-5,5V)
2.3,3-V- und 5,0-V-Signale sind perfekt kompatibel und können mit dem Modul abgestimmt werden.
3. Strom- und Signalisolierung, hohe EMV- und EMI-Leistung, Isolationsspannung bis zu 2500 VDC4, industrielles Design, starke Entstörungsfähigkeit, bei gleichzeitigem Einsatz eines leistungsstärkeren 485-Blitzschutzdesigns, kann in industriellen Umgebungen und rauen, wilden Bedingungen eingesetzt werden, mit einer Betriebstemperatur von -40 °C.℃ bis +85℃Übertragungsreichweite bis zu Kilometern (bei einem 850 Meter langen 2*1,5-Kabeltest wird empfohlen, innerhalb von 800 Metern zu verwenden, bei mehr als 800 Metern bitte einen Repeater hinzufügen).
5. Es wird ein Halbloch-Prozessdesign angewendet, die Platinenstärke beträgt 0,8 mm, kann leicht als Hauptplatine verwendet werden, kann aber auch zum Schweißen von Anschlüssen eingesetzt werden.
6, mit RXD-, TXD-Signalanzeigeleuchte, Panoramabild des Sende- und Empfangsstatus
Modulmerkmale

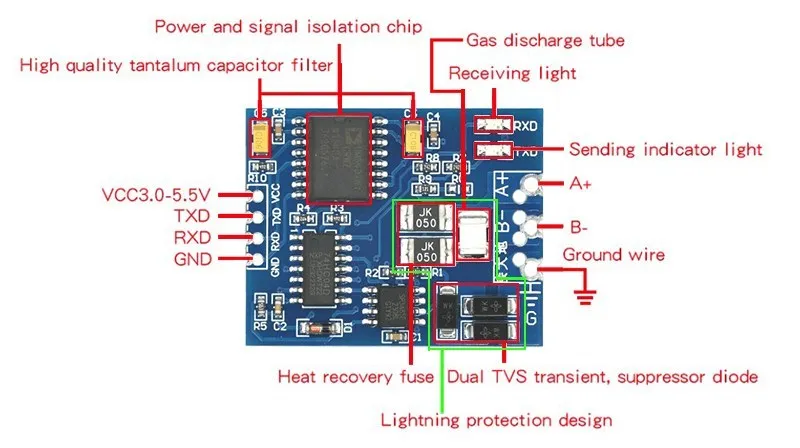

Dieses Modul berücksichtigt vollständig das Blitzschutzdesign und das Anti-Interferenz-Design des 485-Busses, nutzt einen Isolationschip, um die Trennung von Strom und Signal zu realisieren, verfügt über Isolations- und Bus-Schutzfunktionen, extrem hohe EMV- (elektromagnetische Kompatibilität) und EMI- (elektromagnetische Anti-Interferenz-) Leistung. Im Bereich der Fernübertragung kann das "Erdung"-Ende des Moduls in den Erdungskreis eingeschlossen werden, was eine sehr gute Anti-Interferenz- und Blitzschutzfunktion bietet, wodurch der 485-Bus sicherer wird. Bei der Übertragung über kurze Entfernungen in Innenräumen kann die Erdung nicht erreicht werden.
2, das Standard-Design mit 2,54 mm Abstand, praktisch für Ihre weitere Entwicklung.
3, mit 120 Euro anpassbarem Widerstand, kurze Verbindung Ro kann den anpassbaren Widerstand ermöglichen, für die Übertragung über große Entfernungen wird eine kurze Verbindung empfohlen. 4, unterstützt die Kommunikation zwischen mehreren Maschinen, dasselbe Netzwerk kann mit mindestens 128 Knoten verbunden werden.
5, kann im laufenden Betrieb ausgetauscht werden, es tritt kein Signalstörungsproblem auf.
6. Verdrahtung im Anti-Interferenz-Typ und Kupferverdrahtungsmodus zur Vermeidung von Signalstörungen

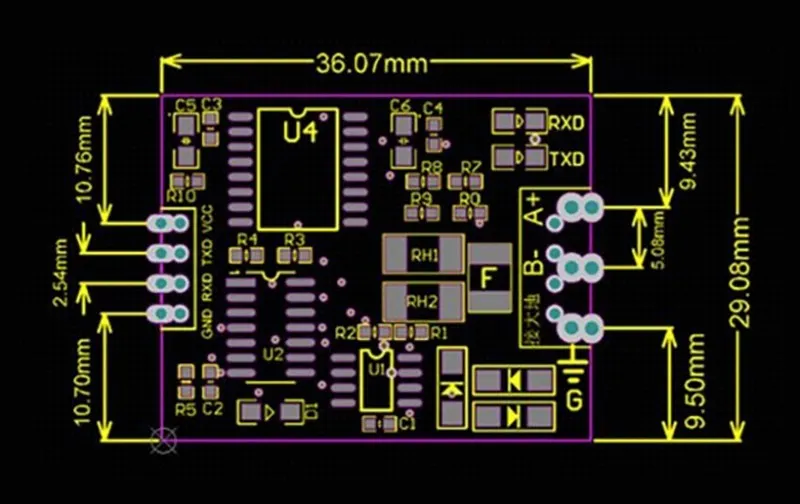

Größenzeichnung

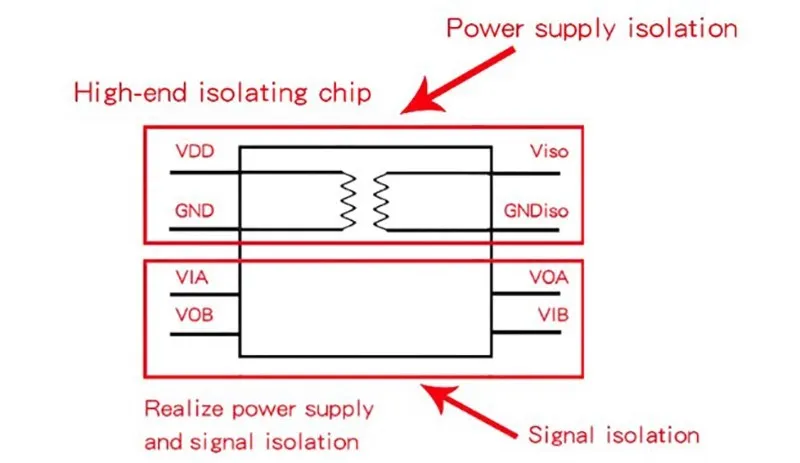

Funktionsdiagramm

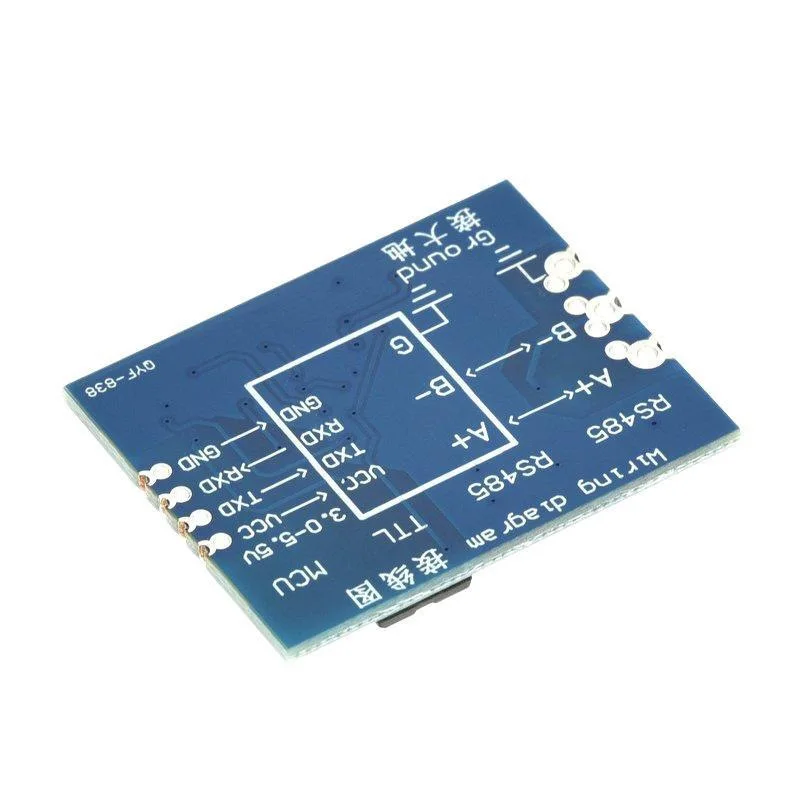

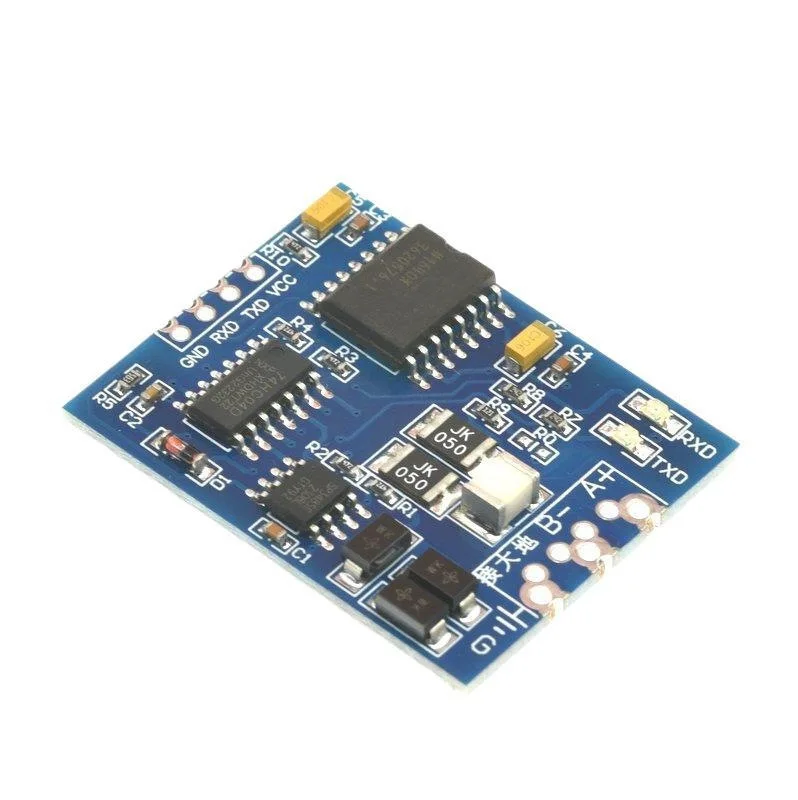

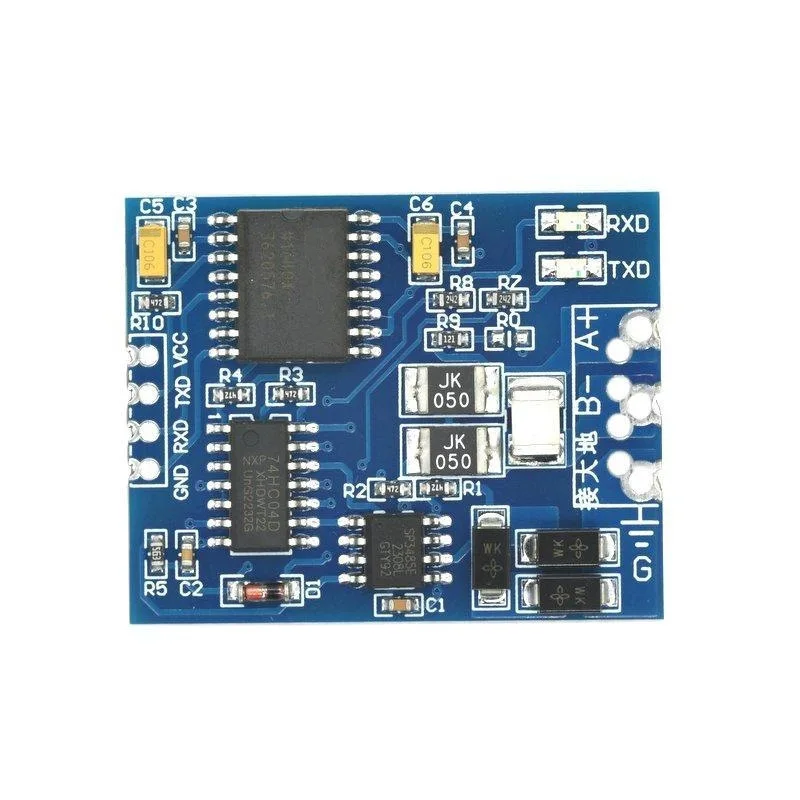

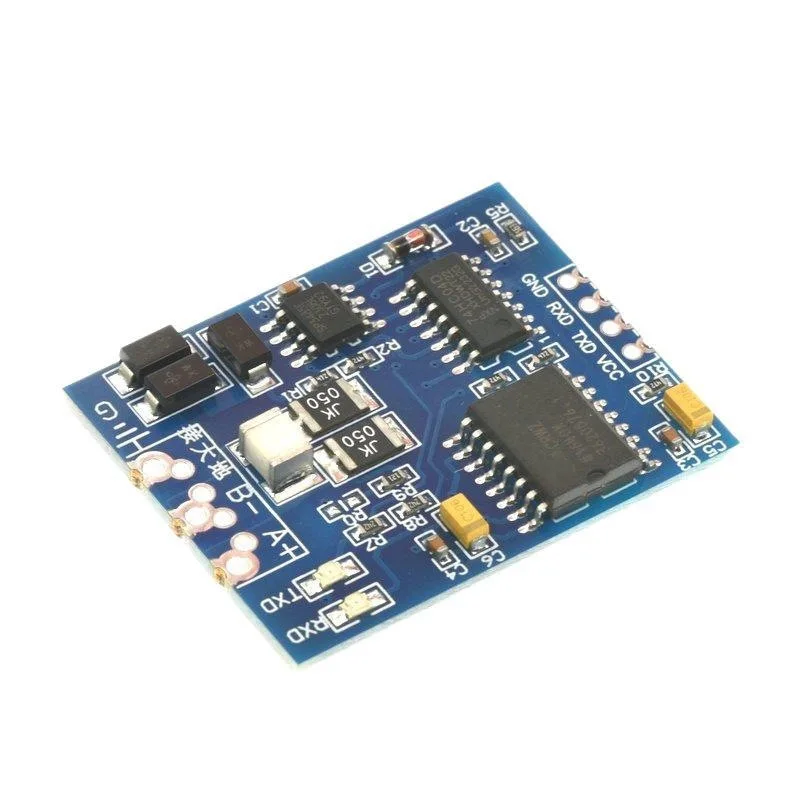

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

n/a

Verlustleistung

n/a

ist kundenspezifisch

Ja

Betriebstemperatur

n/a

Anwendung

Computer
