80W 20KV AC-Generatormodul mit Lichtbogenzünder und Überhitzungsschutz für DIY-Elektronik und wissenschaftliche Experimente

9,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

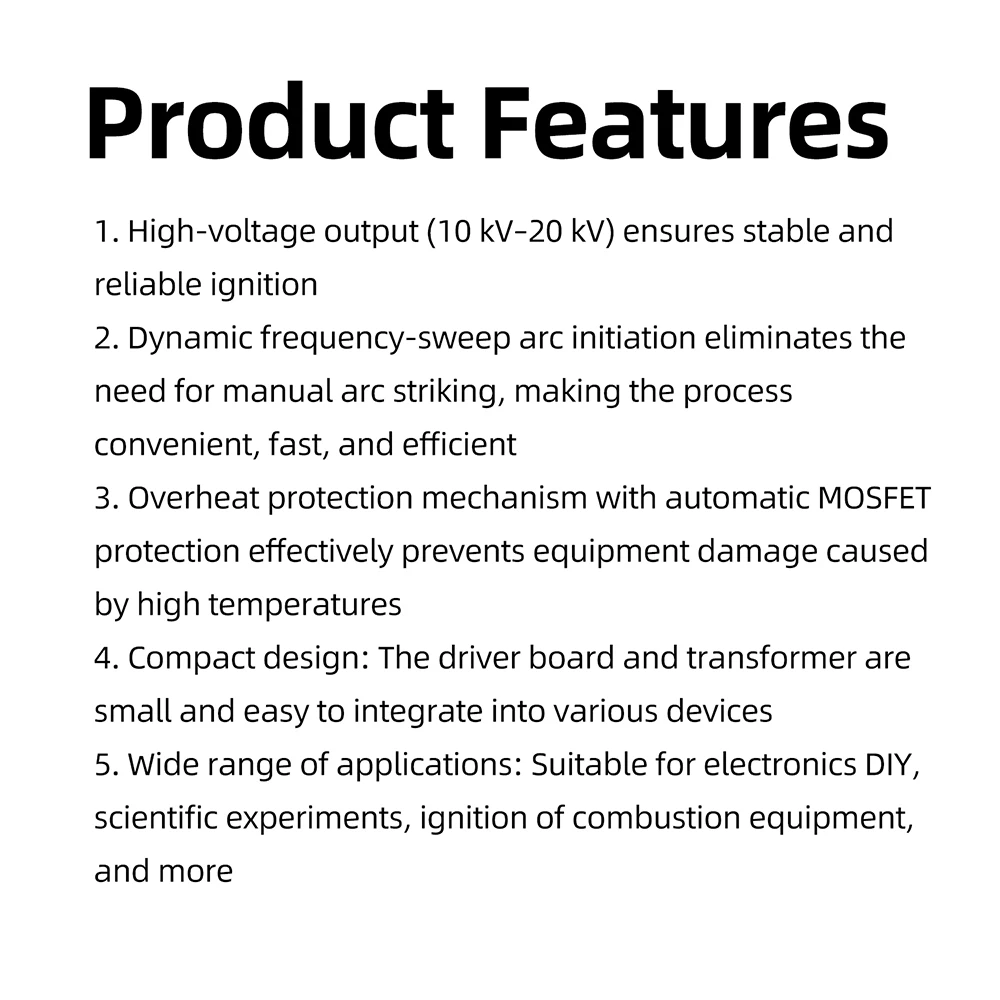

Funktionen

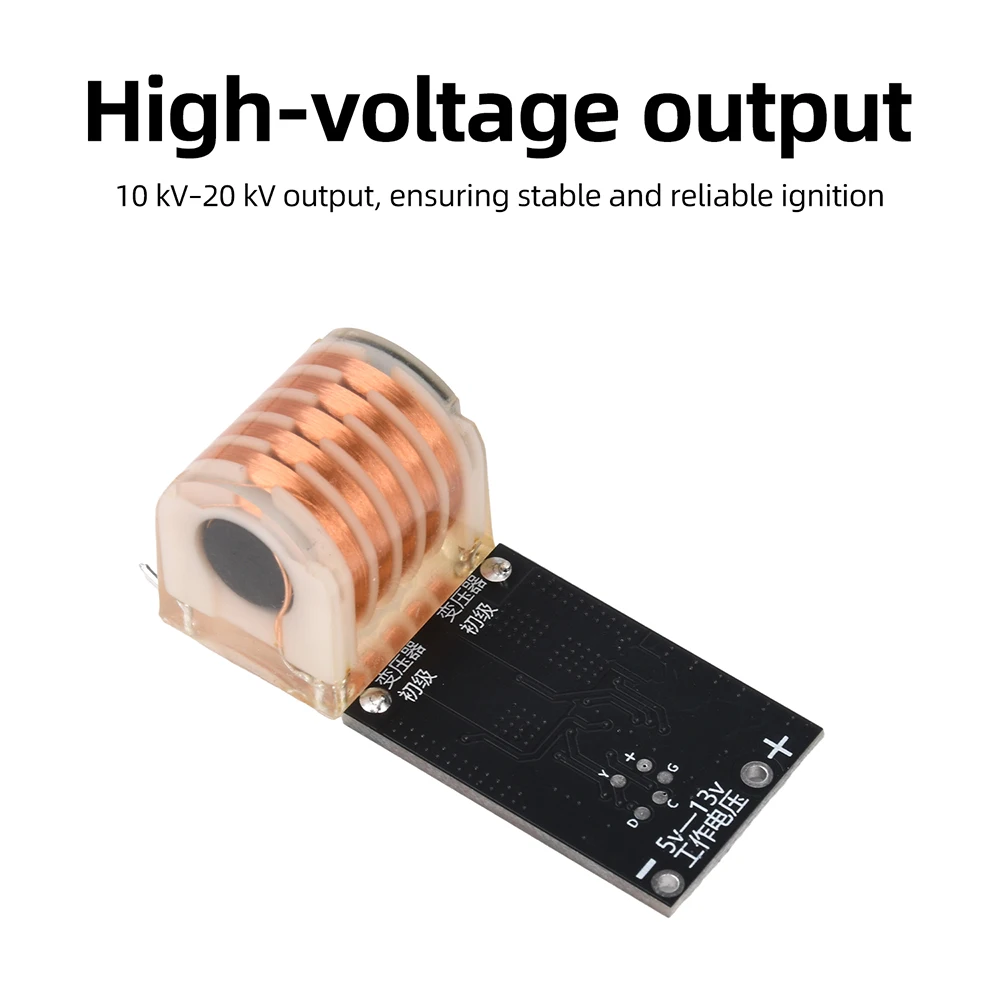

1.Hochspannungsausgang (10 kV–20 kV) sorgt für eine stabile und zuverlässige Zündung.

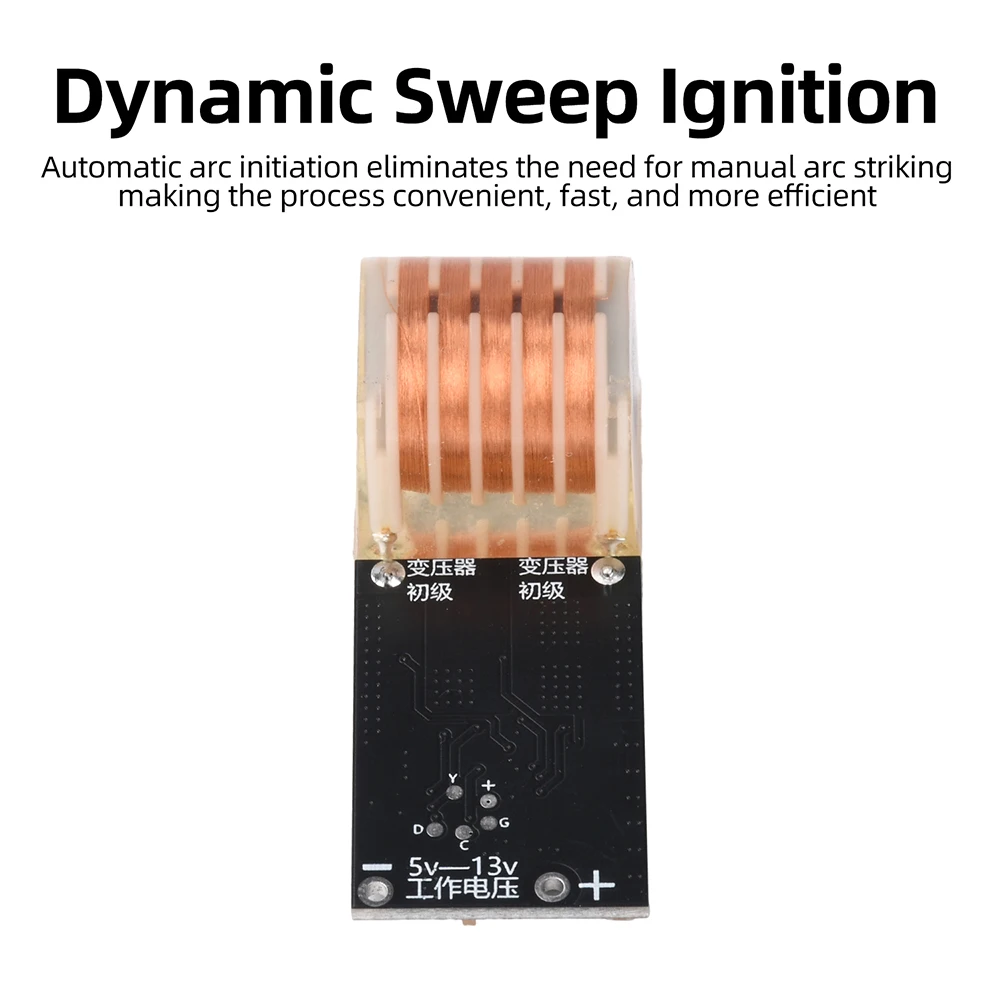

2.Die dynamische Frequenzverschiebungs-Lichtbogeninitiation macht das manuelle Lichtbogenzünden überflüssig, was den Prozess bequemer, schneller und effizienter macht.

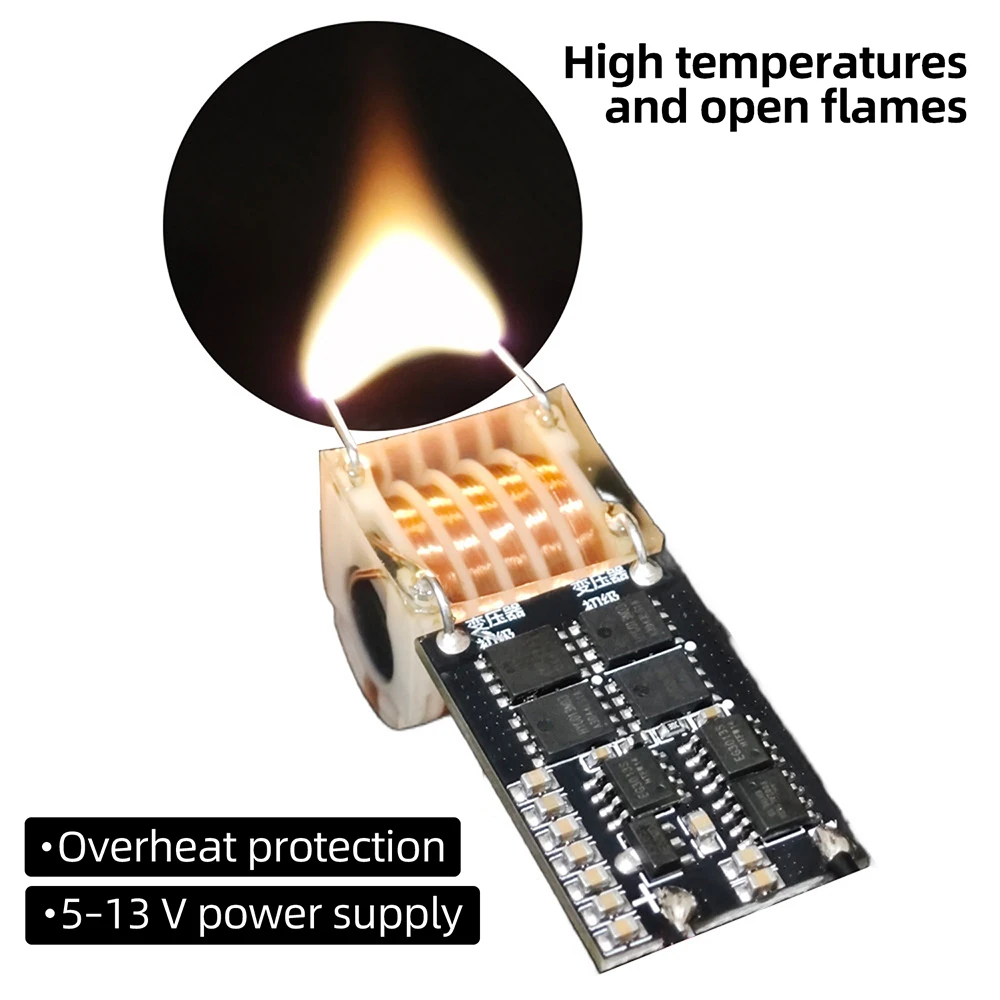

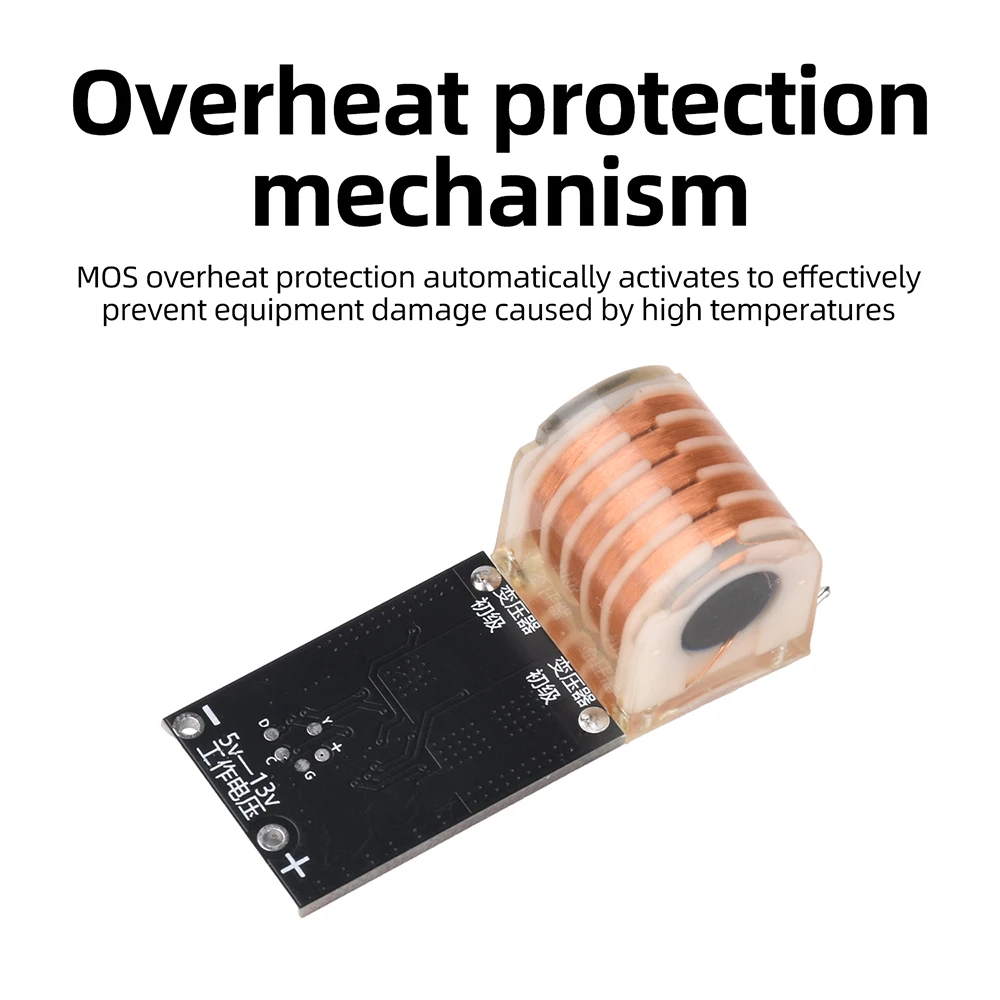

3.Überhitzungsschutzmechanismus mit automatischem MOSFET-Schutz verhindert effektiv Geräteschäden durch hohe Temperaturen.

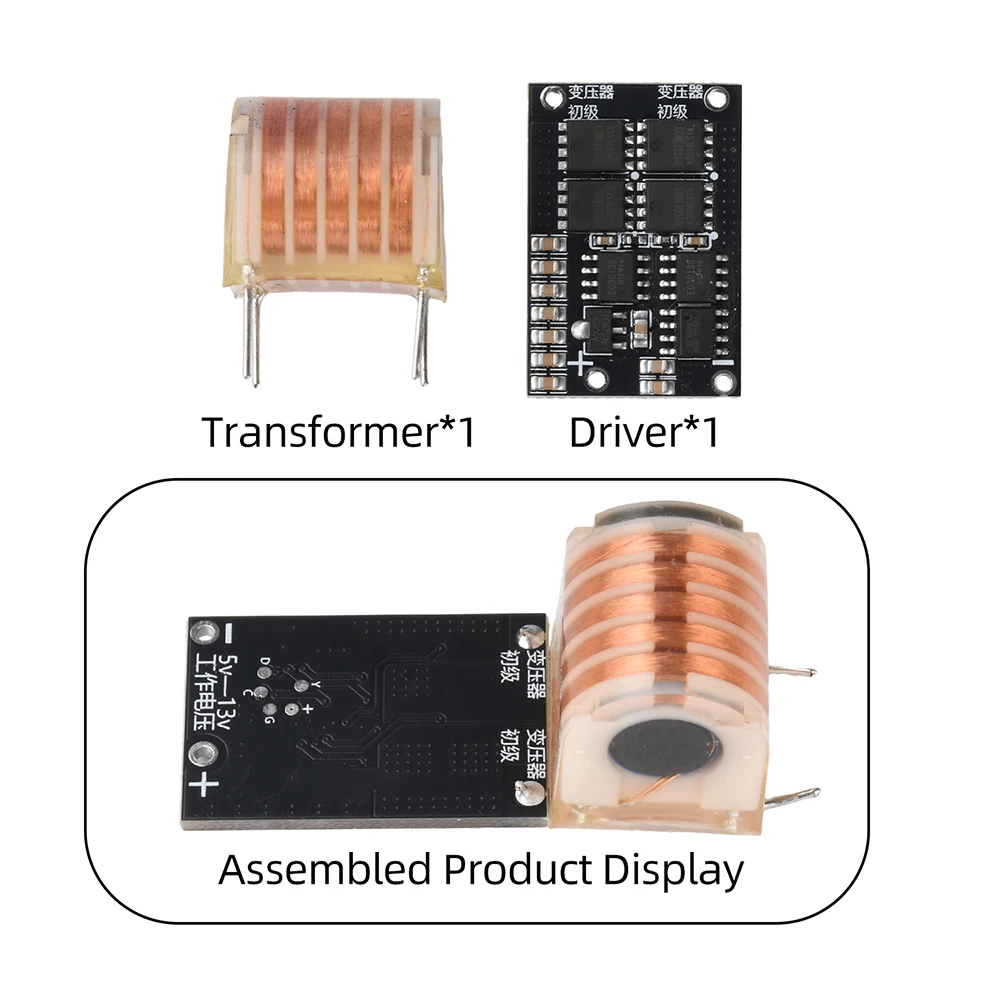

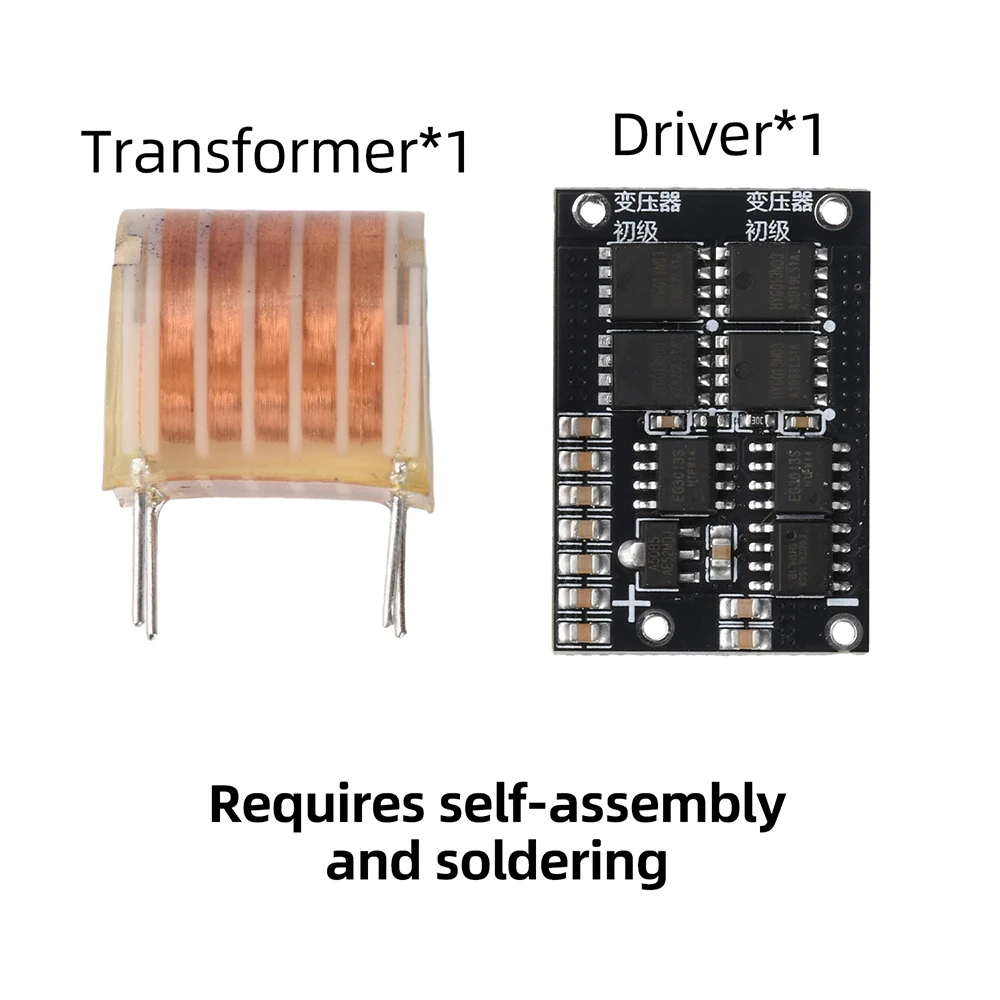

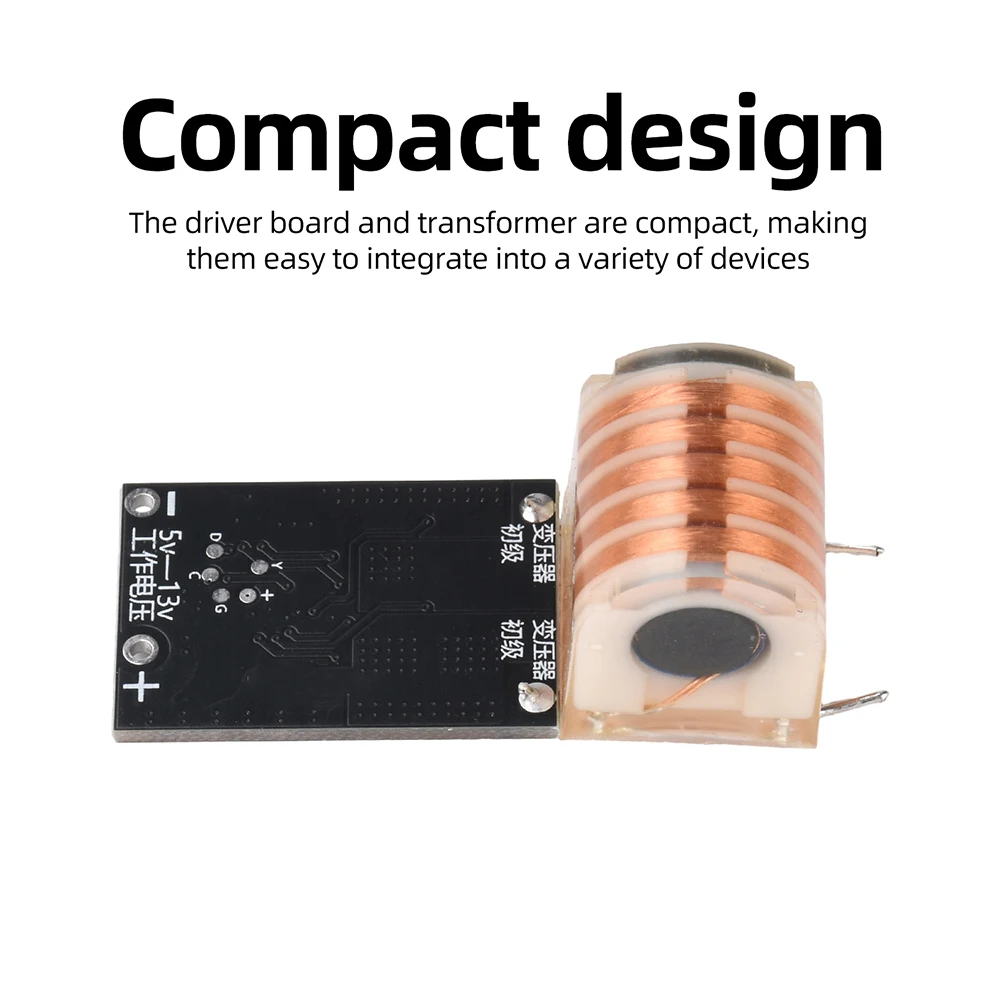

4.Kompaktes Design: Die Treiberplatine und der Transformator sind klein und lassen sich leicht in verschiedene Geräte integrieren.

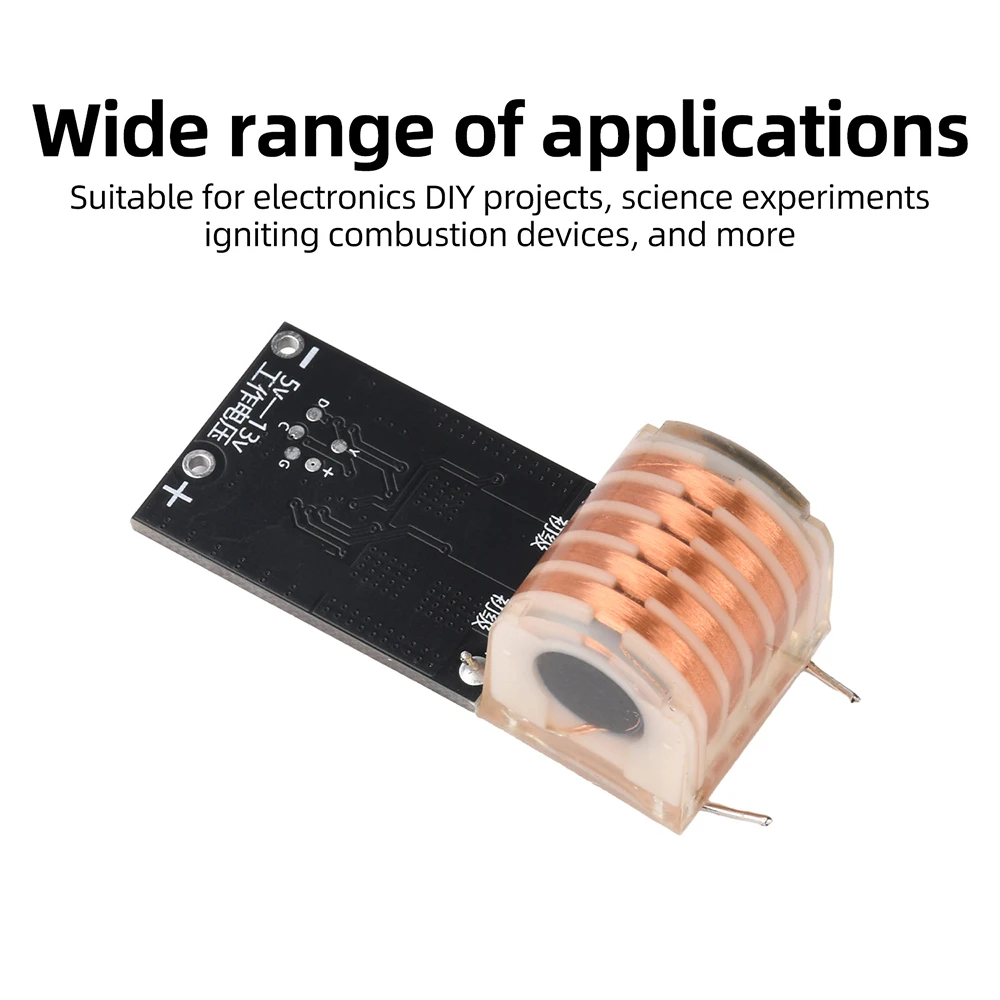

5.Vielseitige Anwendungsmöglichkeiten: Geeignet für Elektronik-DIY, wissenschaftliche Experimente, die Zündung von Verbrennungsanlagen und mehr.

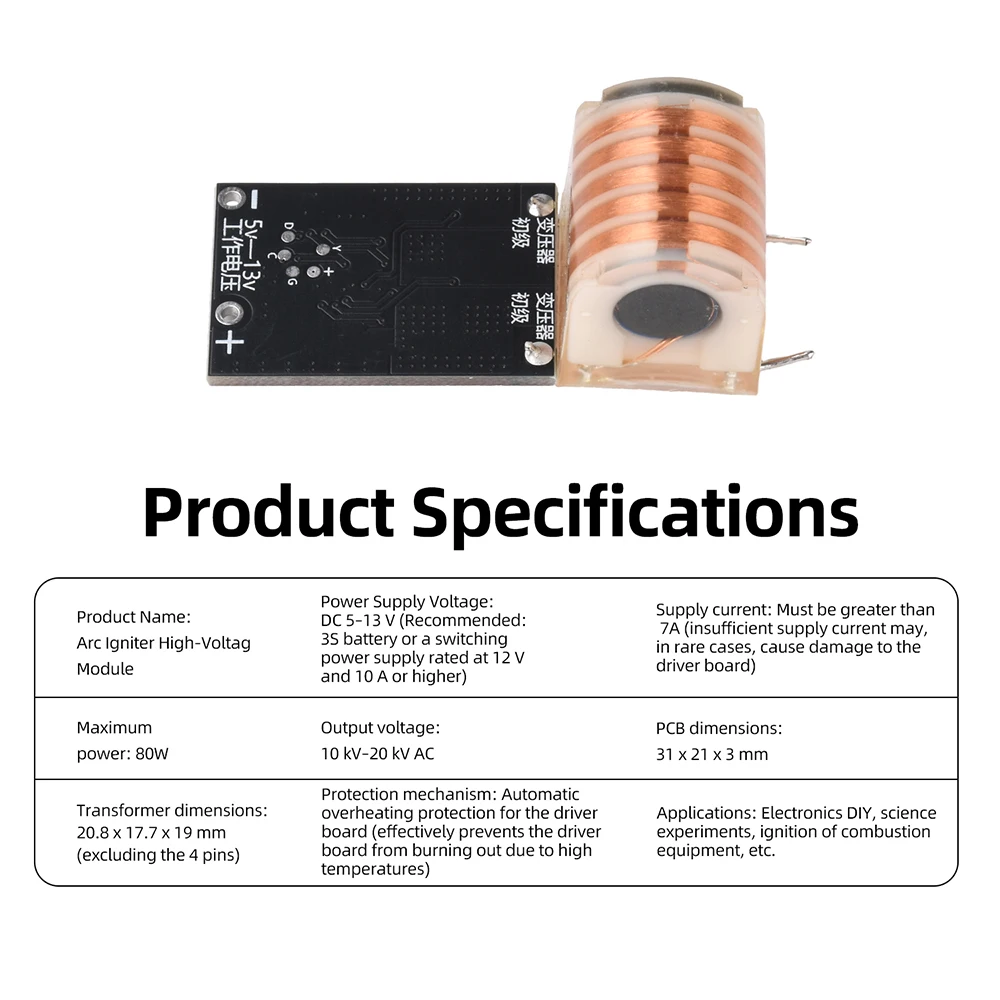

Parameter
Produktname: Arc Igniter Hochspannungsmodul

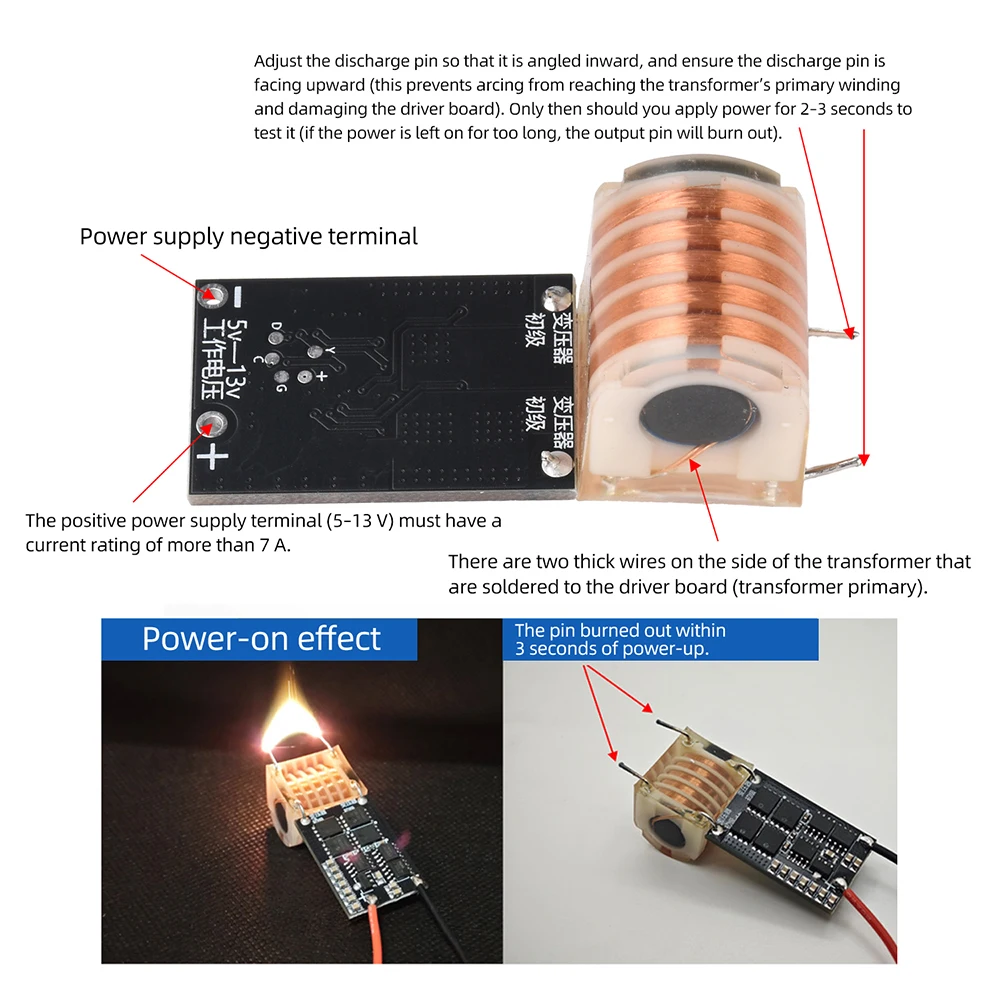

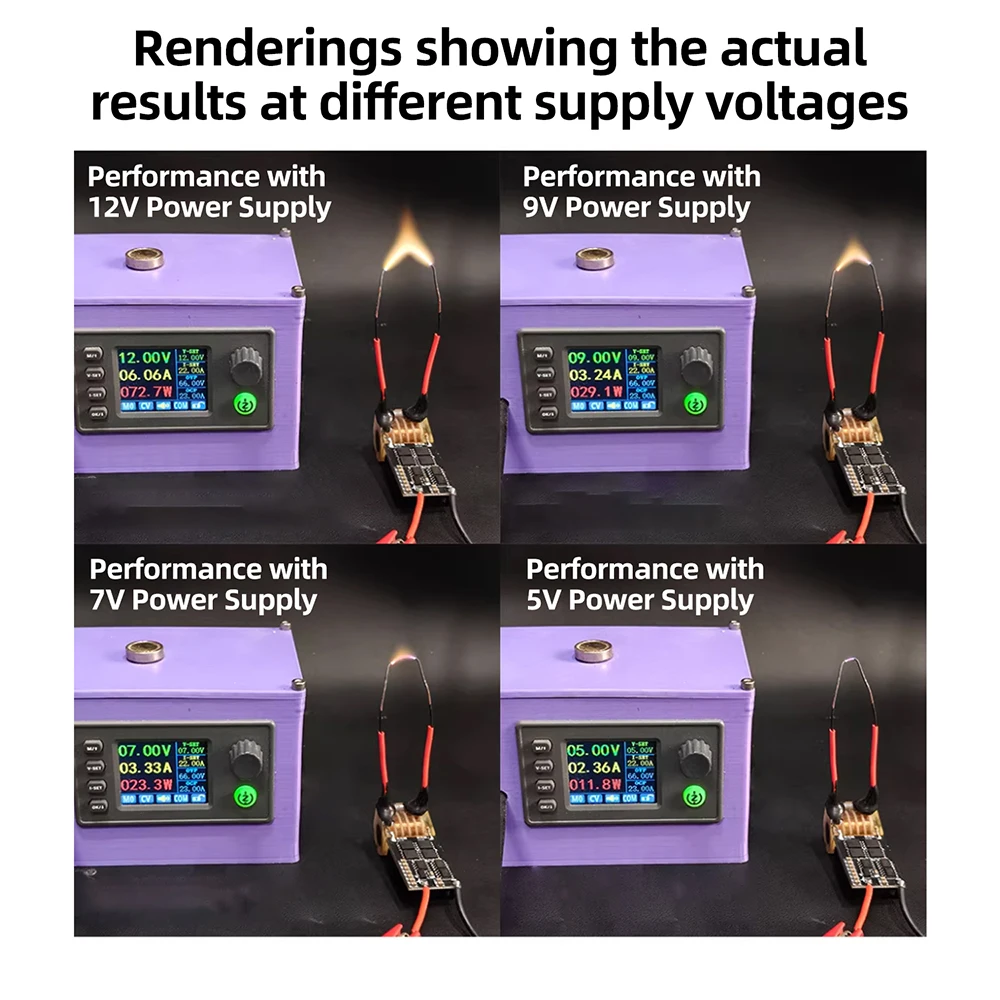

Spannungsversorgung: DC 5–13V (Empfohlen: 3S-Batterie oder ein Schaltnetzteil mit einer Nennleistung von 12V/10A oder höher)
Versorgungsstrom: Muss größer als 7A sein (Ein unzureichender Versorgungsstrom kann in seltenen Fällen zu Schäden an der Treiberplatine führen).
Maximale Leistung: 80W
Ausgangsspannung: AC 10kV–20kV

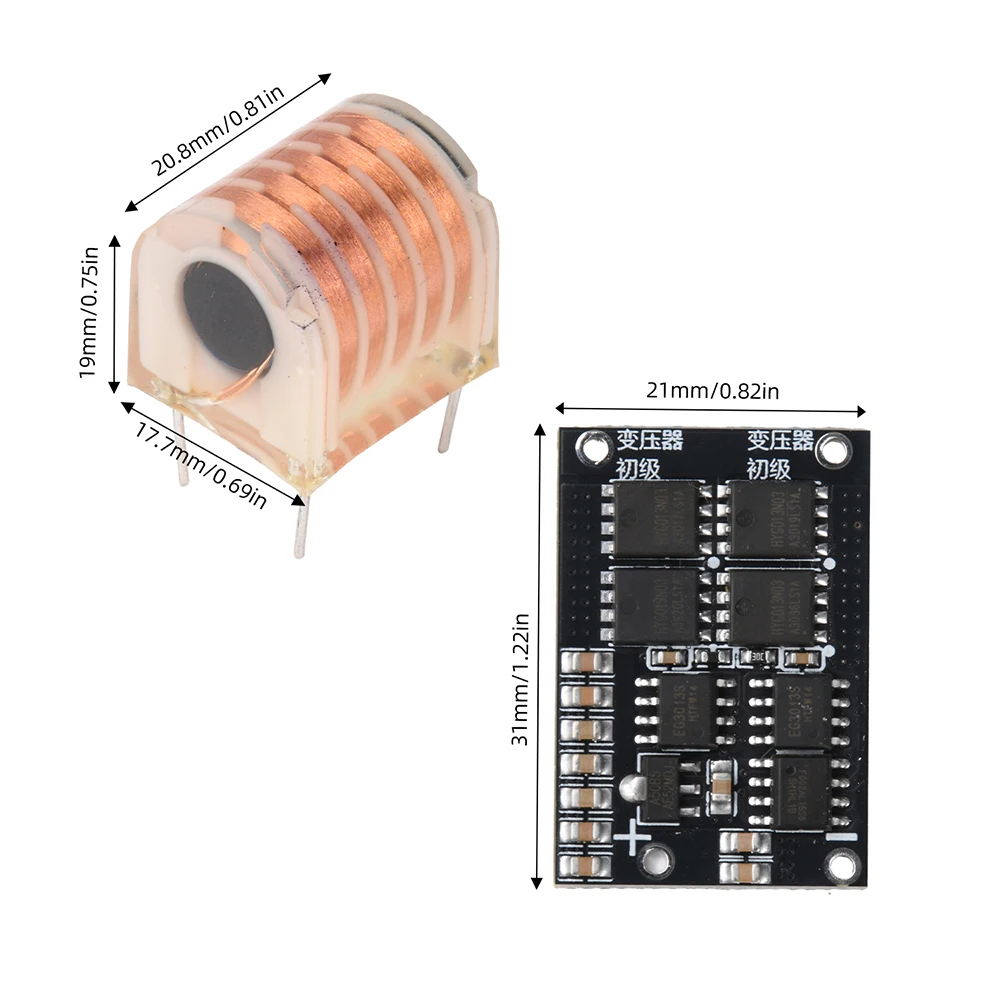

PCB-Abmessungen: 31x21x3mm
Abmessungen des Transformators: 20,8x17,7x19mm (ohne 4 Pins)
Schutzmechanismus: Automatischer Überhitzungsschutz für die Treiberplatine (verhindert effektiv, dass die Treiberplatine aufgrund hoher Temperaturen durchbrennt).
Anwendungen: Elektronik-DIY, wissenschaftliche Experimente, Zündung für Verbrennungsanlagen, etc.
Hinweise: Assistent

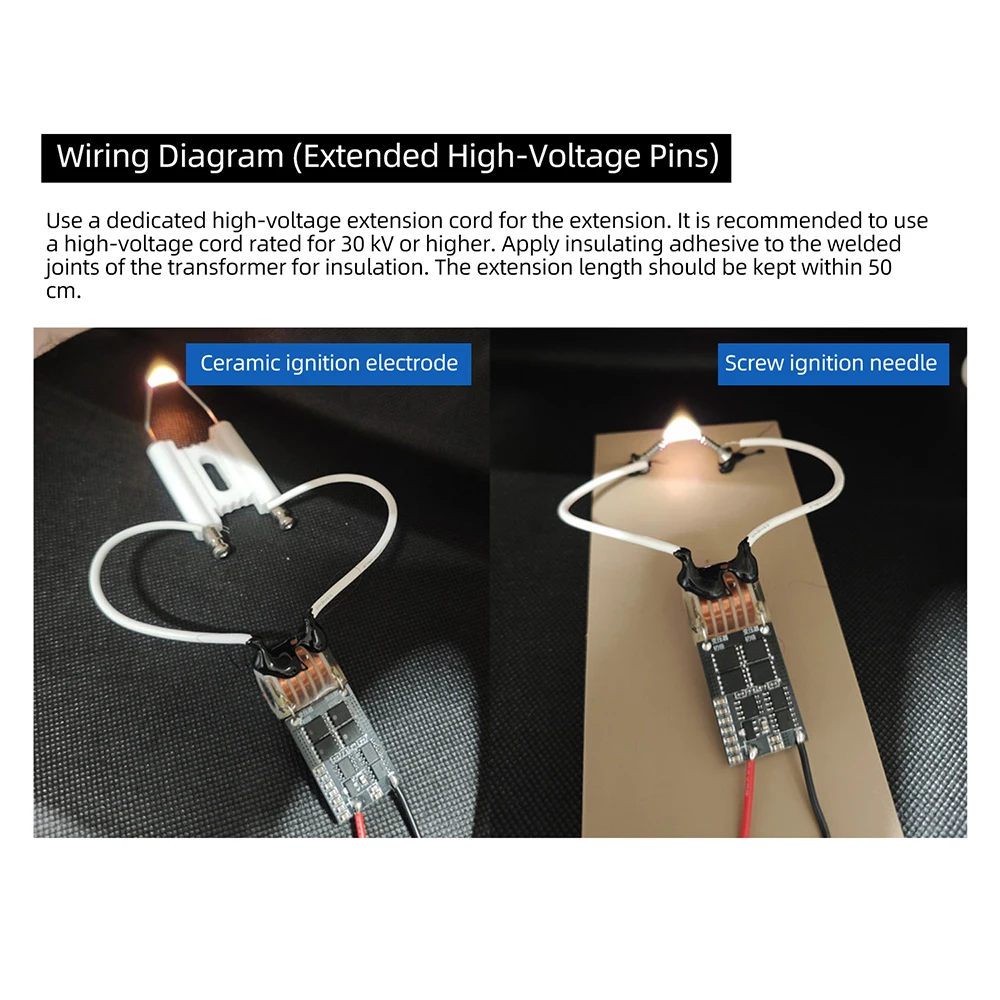

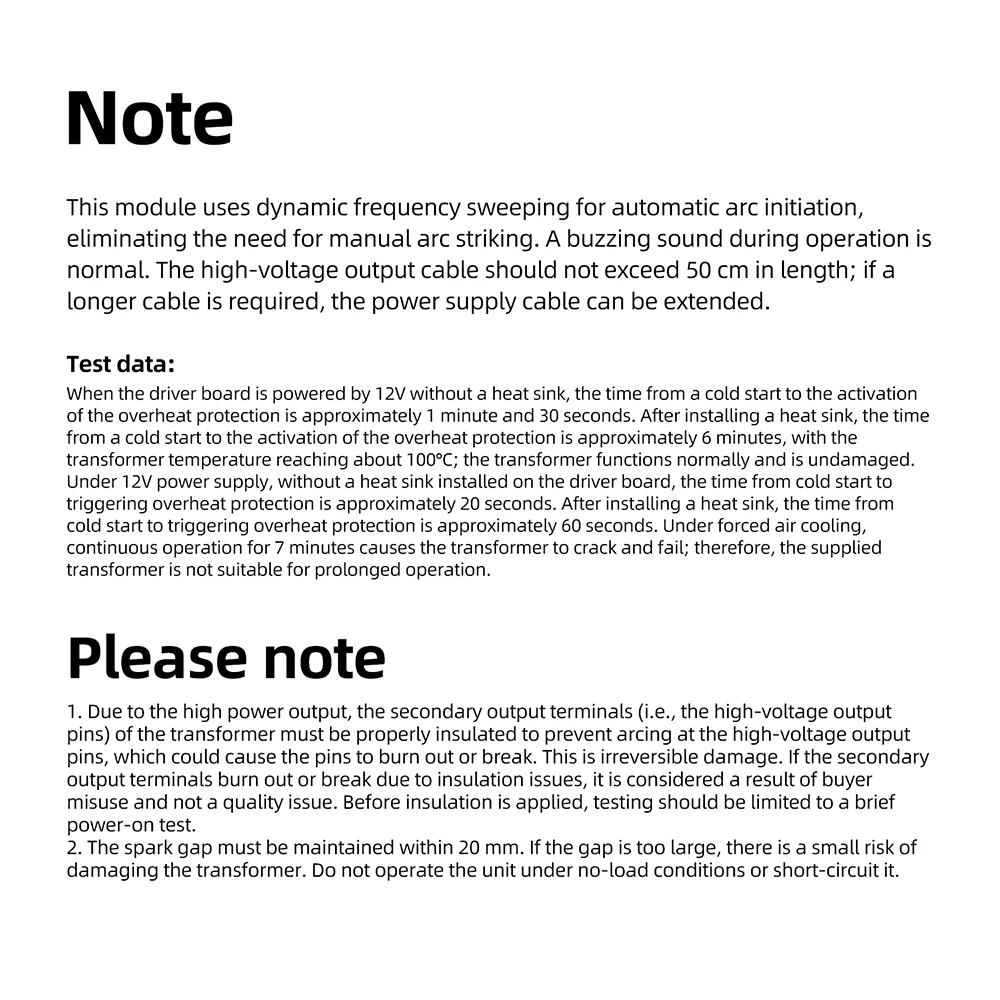

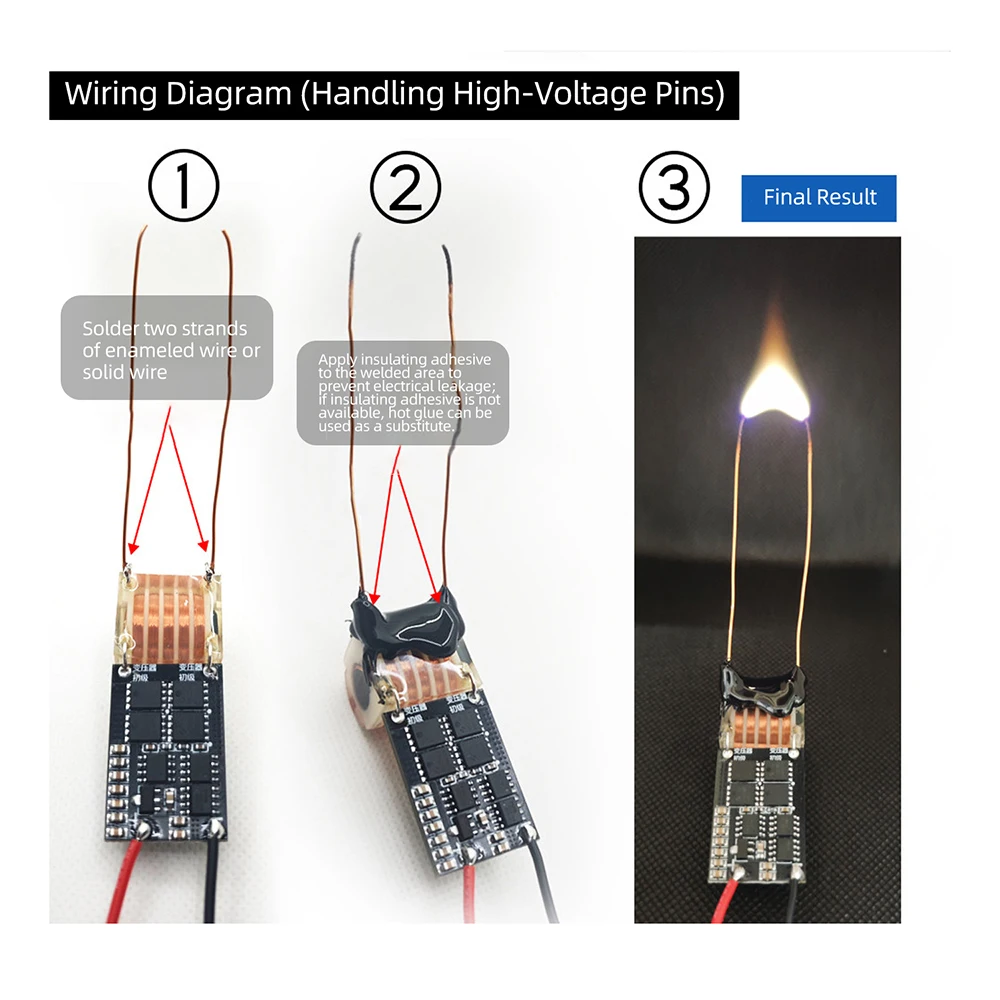

Dieses Modul nutzt dynamisches Frequenzwechsel-System für die automatische Lichtbogeninitiierung, wodurch das manuelle Einschalten des Lichtbogens überflüssig wird.Ein summendes Geräusch während des Betriebs ist normal.Das Hochspannungskabel sollte eine Länge von 50 cm nicht überschreiten; falls eine Verlängerung erforderlich ist, kann das Stromversorgungskabel verlängert werden.
Testdaten
Bei 8V-Stromversorgung und ohne installierten Kühlkörper beträgt die Zeit von einem Kaltstart bis zum Auslösen des Überhitzungsschutzes etwa 1 Minute und 30 Sekunden.Nach der Installation eines Kühlkörpers beträgt die Zeit von einem Kaltstart bis zum Auslösen des Überhitzungsschutzes etwa 6 Minuten; die Temperatur des Transformators beträgt etwa 100 Grad.°C, und der Transformator funktioniert normal und ohne Schäden.
