GY-530 VL53L0X Welt kleinste Zeit-o f-Flug (ToF) laser ranging sensor für arduino respberry PI

Produktbeschreibung

Beschreibungen
Das VL53L0X von ST Microelectronics ist ein Time-of-Flight-Entfernungsmesssystem, das in einem kompakten Modul integriert ist.Dieses Board ist ein Träger für den VL53L0X, daher empfehlen wir, das VL53L0X-Datenblatt (1 MB PDF) sorgfältig zu lesen, bevor Sie dieses Produkt verwenden.
Der VL53L0 nutzt die FlightSense-Technologie von ST, um präzise zu messen, wie lange es dauert, bis ausgesandte Impulse von Infrarotlaserlicht das nächstgelegene Objekt erreichen und zurück zu einem Detektor reflektiert werden. Daher kann er als ein winziges, eigenständiges Lidar-System betrachtet werden.Diese Time-of-Flight-Messung ermöglicht es, die absolute Entfernung zu einem Ziel genau zu bestimmen, ohne dass der Reflexionsgrad des Objekts die Messung stark beeinflusst.Der Sensor kann Entfernungen von bis zu 2 m (6,6 Fuß) mit einer Auflösung von 1 mm melden, aber seine effektive Reichweite und Genauigkeit (Rauschen) hängen stark von den Umgebungsbedingungen und den Eigenschaften des Ziels wie Reflexionsgrad und Größe sowie von der Sensor-Konfiguration ab.Die Genauigkeit des Sensors ist so festgelegt, dass sie bestenfalls ±3 % beträgt und bei weniger optimalen Bedingungen über ±10 % liegt.
Entfernungsmessungen sind über die I⊃2;C (TWI)-Schnittstelle des Sensors verfügbar, die auch zur Konfiguration der Sensor-Einstellungen verwendet wird, und der Sensor verfügt über zwei zusätzliche Pins: einen Abschalt-Eingang und einen Interrupt-Ausgang.
Der VL53L0X ist ein großartiger IC, aber sein kleines, leitungsloses LGA-Gehäuse macht die Verwendung für den durchschnittlichen Studenten oder Bastler schwierig.Es arbeitet auch mit einer empfohlenen Spannung von 2.8 V, was die Interaktion mit Mikrocontrollern, die mit 3 V betrieben werden, erschweren kann.3 V oder 5 V.Unser Breakout-Board behebt diese Probleme und erleichtert den Einstieg in die Nutzung des Sensors, während die Gesamtgröße so klein wie möglich gehalten wird.
PIN Beschreibung
VDD-geregelte 2,8-V-Ausgangsspannung.Fast 150 mA stehen zur Verfügung, um externe Komponenten mit Strom zu versorgen.(Wenn Sie den internen Regler umgehen möchten, können Sie diesen Pin stattdessen als 2,8-V-Eingang verwenden, wenn VIN nicht angeschlossen ist.)
VIN Dies ist der Hauptstromanschluss für 2,6 V bis 5,5 V.Die SCL- und SDA-Pegelumsetzer ziehen die I⊃2;C-Leitungen auf dieses Pegelwerteniveau.
GND Der Erdungsanschluss (0 V) für Ihr Netzteil.Ihre I⊃2;C-Steuerquelle muss ebenfalls eine gemeinsame Masse mit dieser Platine haben.
SDA Pegelverschobene I⊃2;C-Datenleitung: HIGH ist VIN, LOW ist 0 V
SCL Pegelverschobene I⊃2;C-Taktleitung: HIGH ist VIN, LOW ist 0 V
XSHUT Dieser Pin ist ein Active-Low-Shutdown-Eingang; die Platine zieht ihn auf VDD, um den Sensor standardmäßig zu aktivieren. Durch das Absenken dieses Pins wird der Sensor in den Hardware-Standby-Modus versetzt. Dieser Eingang ist nicht levelverschoben.

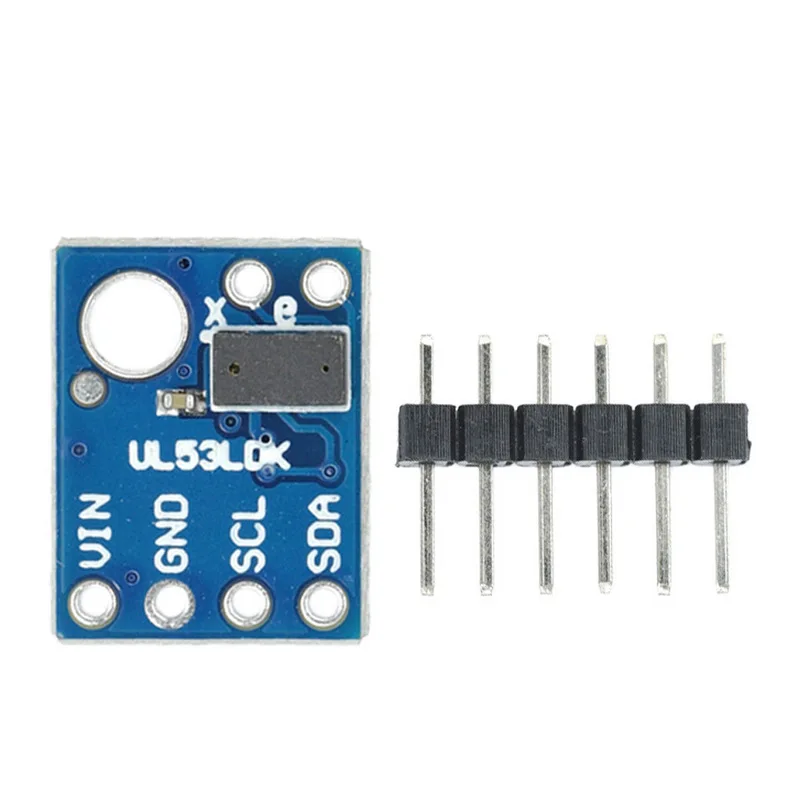

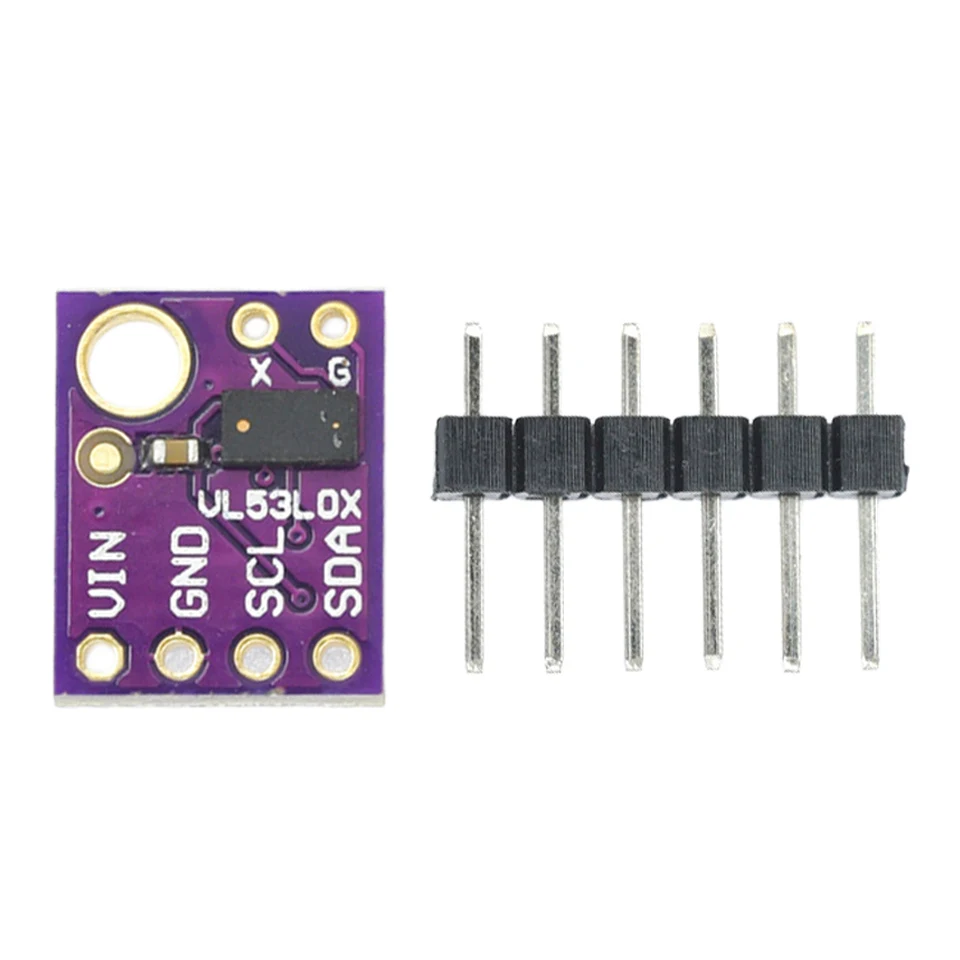

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Ausgabe

Digitaler Sensor

Theorie

Optischer Sensor

Typ

Optisch-elektronischer Sensor

ist kundenspezifisch

Ja

Benutzen

Position Sensor

Material

Mischung
