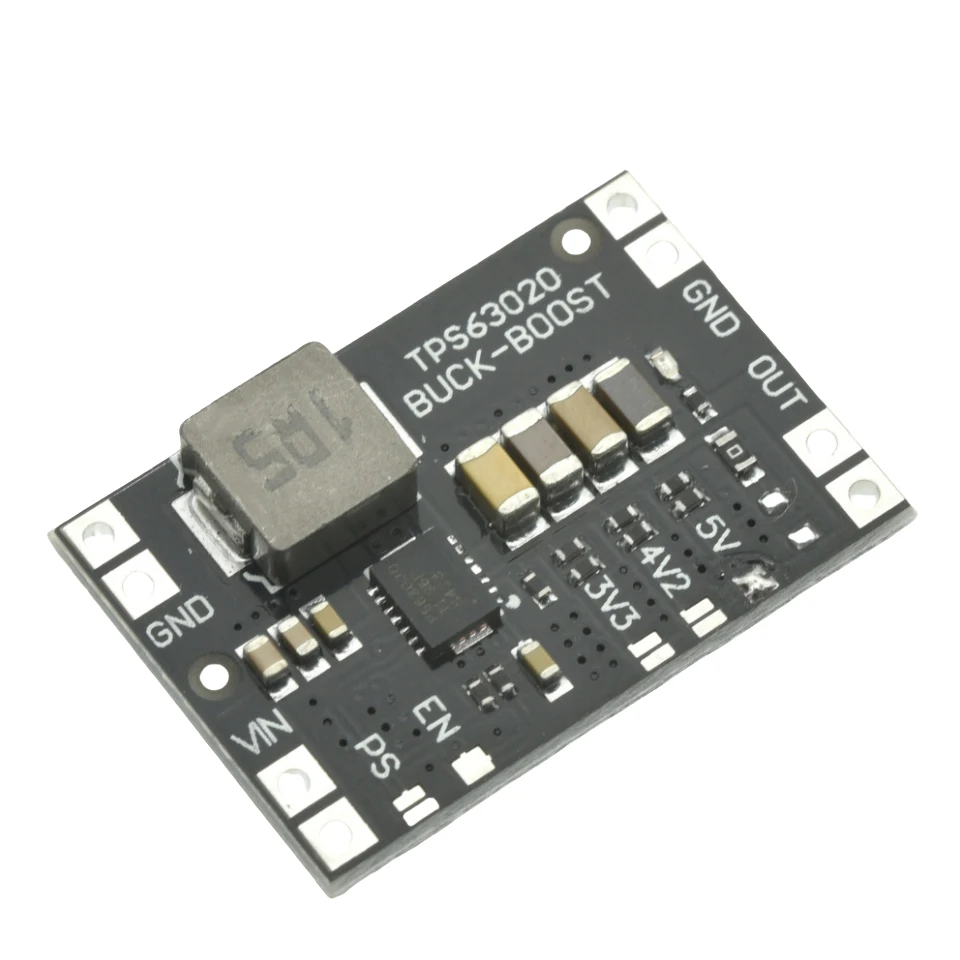

TPS63020 Automatisches Buck-Boost-Modul DC-DC 1,8V-5,5V auf 3,3V 4,2V 5V Step-Up-Down-Stromversorgungsplatine für MCU ESP32 STM32 Batterie

Produktbeschreibung

Dieses Modul verwendet den speziellen TI-Chip TPS63020 zur Spannungsregelung, der eine geringe Ausgangsrauschspannung und stabile Leistung bietet.Die Schaltfrequenz beträgt bis zu 2,4 MHz, und der Ausgangsstrom ist meistens größer als 900 mA.Es bietet mehrere Ausgangsspannungen von 3,3V, 4,2V und 5V, was sich sehr gut für verschiedene Anlässe eignet, bei denen 3,3V- und 5V-Mikrocontroller mit Karpfenbatterien und USB zur Stromversorgung betrieben werden.Ebenso reserviert das Modul zwei Modi zur Auswahl für Benutzer: den konventionellen Arbeitsmodus und den Energiesparmodus.
Das Modul verfügt über eine typische Auf- und Abwärts-Spannungsstruktur mit einem Eingangsspannungsbereich von 1.8-5.5V und ein Ausgangsstrom von 1A erfüllen die Stromversorgungsanforderungen verschiedener Modelle wie STM32, ESP32 und 51 Mikrocontroller. Die Platine ist mit einer roten LED-Ausgangsanzeige ausgestattet und unterstützt den Energiesparmodus, um die Kontinuität von Eingabegeräten wie Batterien zu erhöhen.
2、 Parametereinführung
Modultyp: Spannungserhöhungs- und -senkungsnetzteil
Eingangsspannung: DC 18-5,5V
Ausgangsstrom
(3,7V Eingang)
Ausgangsspannung: DC 3 3/4,2/5V
Schaltfrequenz: ca. 2,4 MHz
Arbeitsmodus
Normal-/Energiesparmodus
Einstellmethode: Auswahl des Jumper-Pads
3,3/4,2/5V

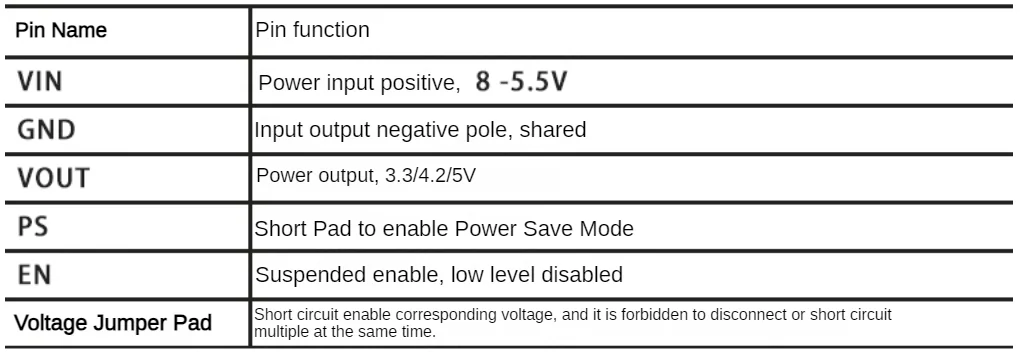

Modulschnittstelle: Großflächiges Lötpad (kann auch an 2,54-mm-Steckleisten angeschlossen werden)
Modulgröße: 17,4 x 26,2 mm (manuelle Messung mit Abweichung)

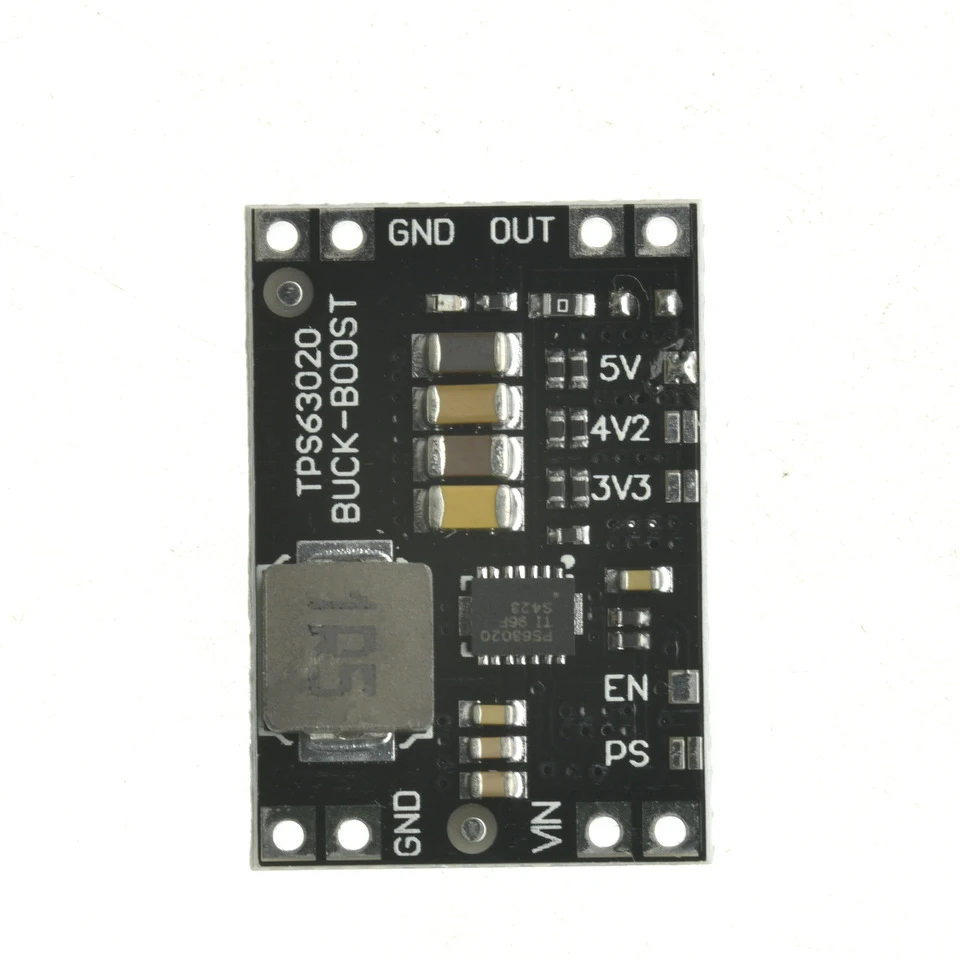

Benutzer können die Ausgangsspannung anpassen, das kurze 3V3-Pad gibt eine Spannung von 3,3V aus, das gleiche 4V2-Pad gibt eine Spannung von 4,2V aus, mehrere Pads dürfen nicht gleichzeitig kurzgeschlossen werden.
Über den Output
1. Das Modul ist nicht für hohe Leistungen ausgelegt, ist aber für die Stromversorgung der meisten MCU-Geräte geeignet. Überschreiten Sie daher bei der Verwendung nicht die unten angegebenen Grenzwerte, insbesondere den Laststrom.

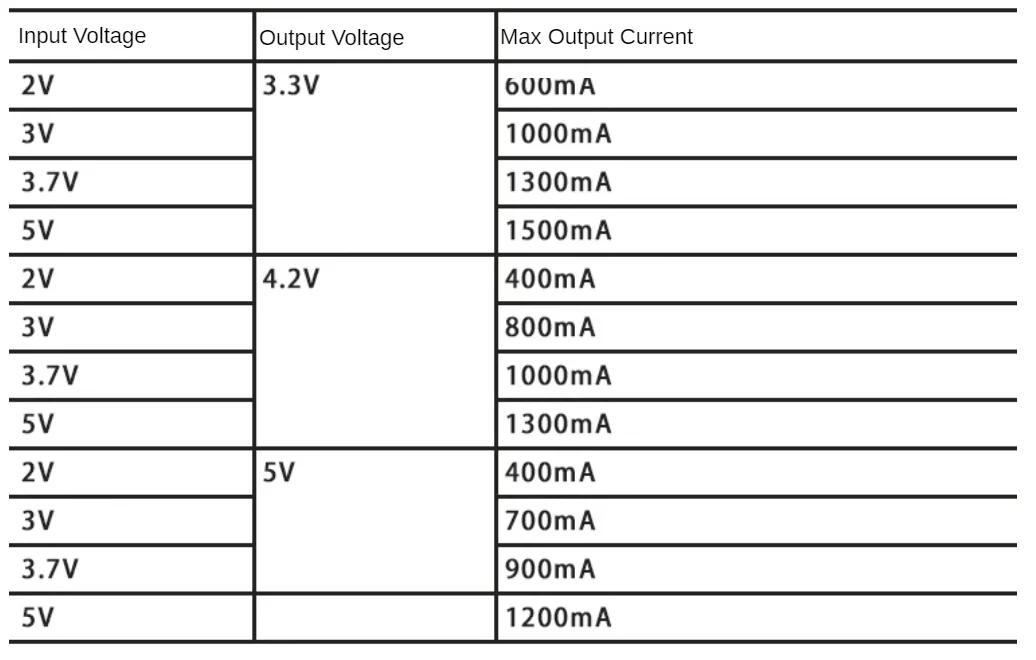

2.Die Mindestspannung des Moduls kann 1,8 V erreichen, aber die Ausgangsleistung ist gering, wenn die Spannung niedrig ist. Daher empfehlen wir, den maximalen Ausgangsstrom bei verschiedenen Eingangsspannungen zu verwenden, wie unten gemessen.
3. Zum Energiesparmodus und der Ausgangsanzeige: Aufgrund der vorhandenen Anzeige ist der statische Stromverbrauch im Energiesparmodus immer noch hoch. Wenn der Benutzer den Energiesparmodus benötigt, aber die Anzeigeleuchte nicht benötigt, kann die Anzeigeleuchte entfernt werden, um den statischen Stromverbrauch zu reduzieren.

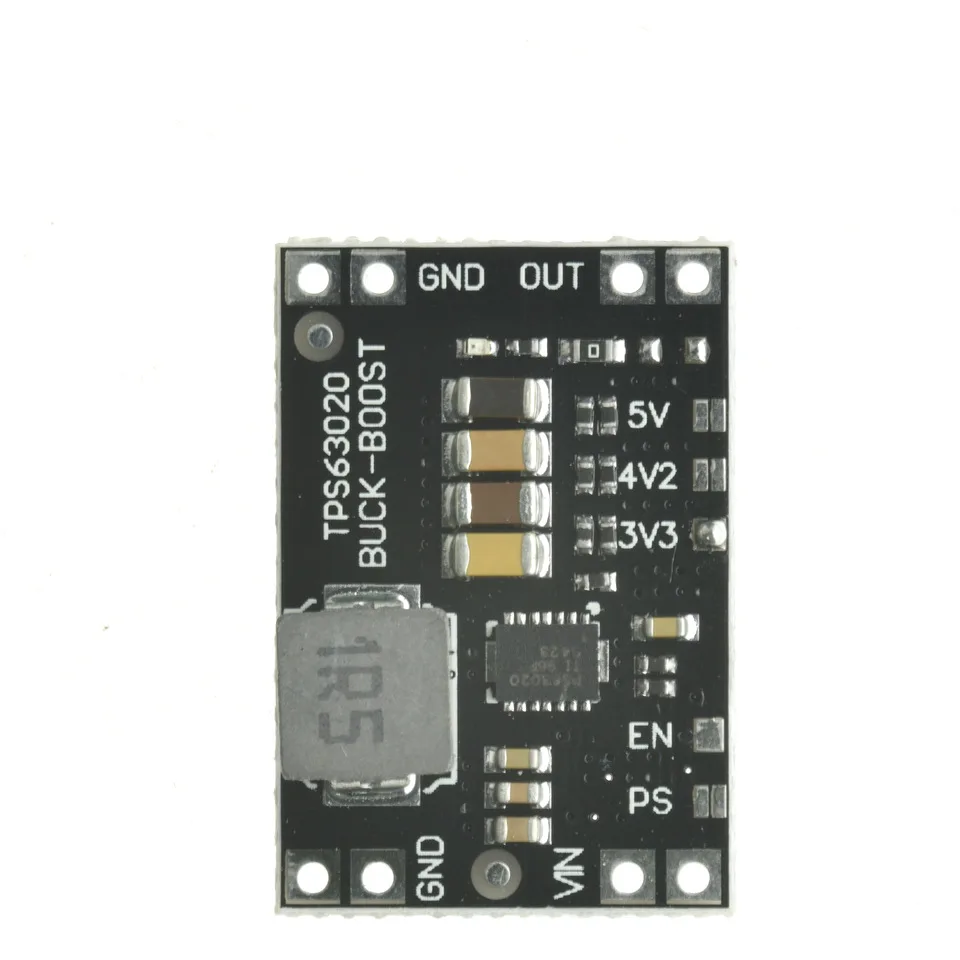

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

DC 1.8V-5.5V

Verlustleistung

5W

ist kundenspezifisch

Ja

Betriebstemperatur

40°C - +85°C

Anwendung

Computer

Paket

SMD
