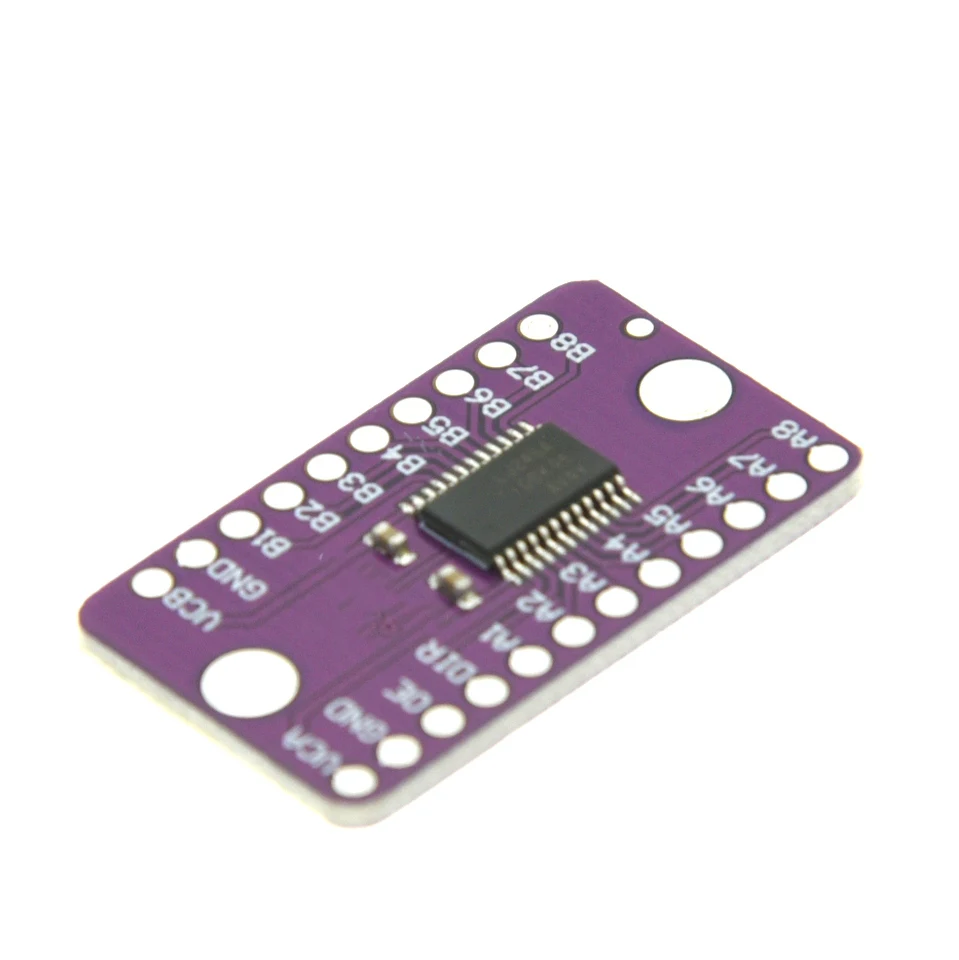

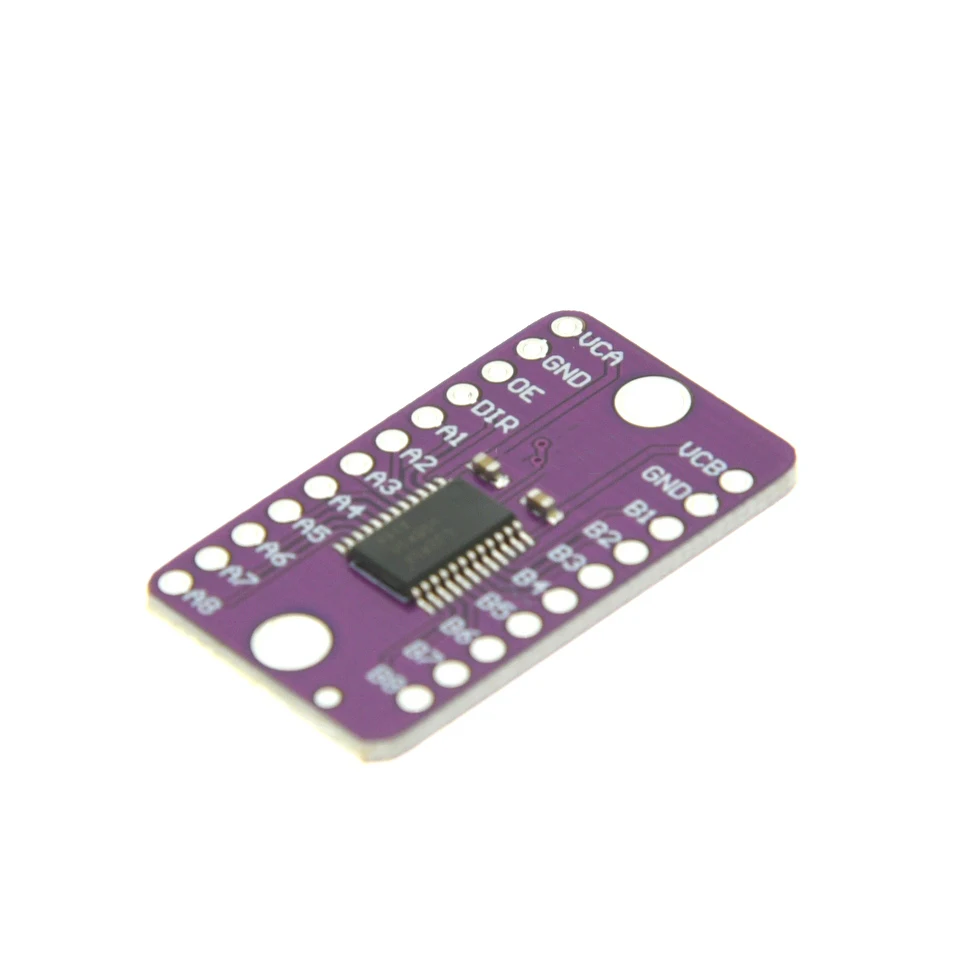

1pcs MCU-245 sn74lvc4245a lj245a 8-Wege-Bus Transceiver Shifter Entwicklungs board

Produktbeschreibung

Beschreibung
Dieser 8-Bit (oktal) nichtinvertierende Bus-Transceiver verfügt über zwei separate Versorgungsspannungsleitungen; der B-Port hat VCCB, das auf 3,3 V eingestellt ist, und der A-Port hat VCCA, das auf 5 V eingestellt ist. Dies ermöglicht die Umstellung von einer 3,3-V- auf eine 5-V-Umgebung und umgekehrt.
Das SN74LVC4245A-Gerät ist für die asynchrone Kommunikation zwischen Datenbussen ausgelegt.Das Gerät überträgt Daten vom A-Bus zum B-Bus oder vom B-Bus zum A-Bus, abhängig vom Logikpegel am Richtungssteuerungseingang (DIR).Der Output-Enable (OE)-Eingang kann verwendet werden, um das Gerät zu deaktivieren, sodass die Busse effektiv isoliert sind.Die Steuerschaltung (DIR, OE) wird über VCCA mit Strom versorgt.
Der SN74LVC4245A-Geräteanschluss ermöglicht dem Entwickler den Wechsel zu einem normalen 20-Pin-SN74LVC4245-Gerät mit 3,3 V oder 5 V ohne Neugestaltung der Leiterplatte.Der Designer verwendet die Datenleitungen für die Pins 2-11 und 14-23 des SN74LVC4245A-Geräts, um sie mit dem herkömmlichen '245 Terminal Out' abzustimmen.
Bidirektionaler Spannungswandler
5,5 V am A-Anschluss und 2,7 V bis 3,6 V am B-Anschluss
Die Eingangsspannungen VIH/VIL sind
Bezieht sich auf die VCCA-Spannung
Latch-Up-Leistung übersteigt 250 mA
Gemäß JESD 17
ESD-Schutz übertrifft JESD 22
2000-V-Menschenkörpermodell
200-V-Maschinenmodell
1000-V-Ladevorrichtungsmodell

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Voltage Regulator

Versorgungsspannung

2.7V - 5.5V

Verlustleistung

.

ist kundenspezifisch

Ja

Menge

1

Betriebstemperatur

40°C ~ +85°C

Anwendung

Breadboard

Paket

Other
