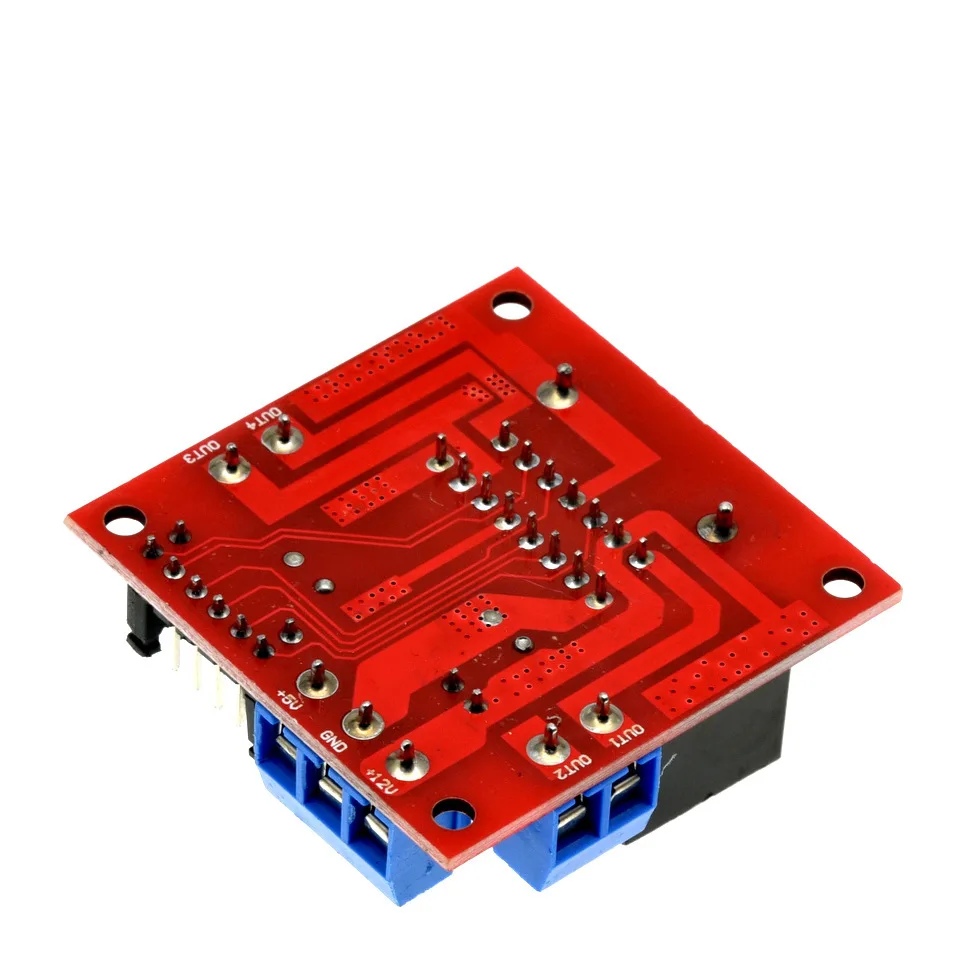

L298N DC-Schrittmotor-Treiberplatine, Dual-H-Brücken-Steuermodul für Arduino Smart Car Robot, 5V-35V 2A PWM-Geschwindigkeitsregler

Produktbeschreibung

Modulname: Dual-H-Brücken-Motorsteuerungsmodul
Arbeitsmodus: H-Brücken-Antrieb (Doppelstrom)
Hauptsteuerchip: L298N
Verpackung: elektrostatischer Beutel
Logische Spannung: 5V
Antriebsspannung: 5V-35V
Logischer Strom: 0mA-36mA
Antriebsstrom: 2A (MAX Einzelbrücke)
Lagertemperatur: -20 bis +135
Maximale Leistung: 25W
Gewicht: 30 g
Peripherieabmessungen: 43*43*27mm
Produktmerkmale
Dieses Modul verwendet den L298N als Hauptantriebschip, der über eine starke Antriebsleistung, geringe Wärmeentwicklung und eine hohe Störfestigkeit verfügt.
Mit diesem Modul können die eingebauten 78m05-Treiber-Stromversorgungskomponenten verwendet werden, aber um Schäden am Spannungsregler-Chip zu vermeiden, verwenden Sie bitte bei einer Betriebsspannung von mehr als 12 V eine externe 5-V-Logik-Stromversorgung.
Dieses Modul VERWENDET eine Filterkondensatorkapazität mit großer Kapazität und eine Durchgangsschutzdiode, was die Zuverlässigkeit verbessern kann.
Hinweise: Assistent
1.Wenn Sie eine Spannung (siehe Logo oben für den 12-V-Eingang, der tatsächlich einen Eingangsbereich von 7 bis 12 V akzeptieren kann) für 7 V bis 12 V verwenden, können Sie die 5-V-Logik des Onboard-Netzteils aktivieren. Bei Verwendung des Onboard-Netzteils nach 5 V kann die Schnittstelle mit +5 V verbunden werden.
Das Netzteil gibt keine Eingangsspannung ab, kann aber 5V Spannung für den externen Gebrauch liefern.
?6?7

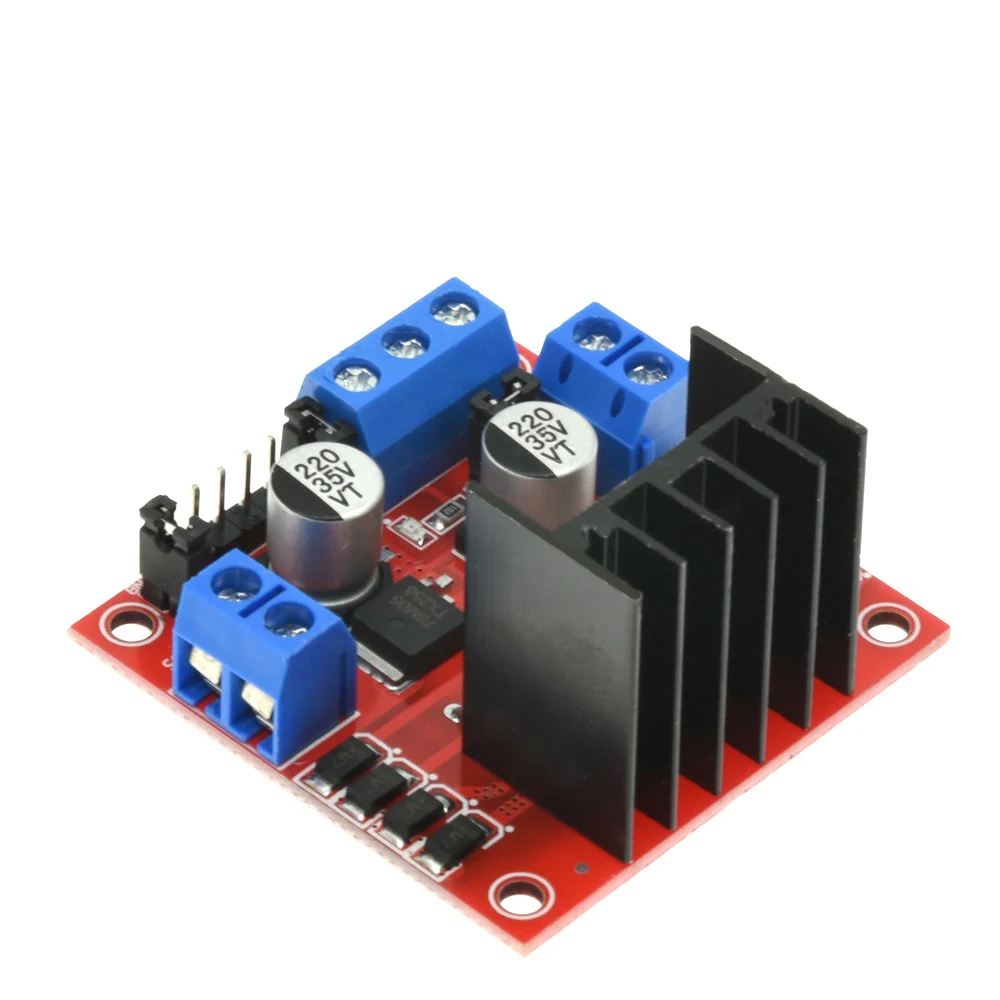

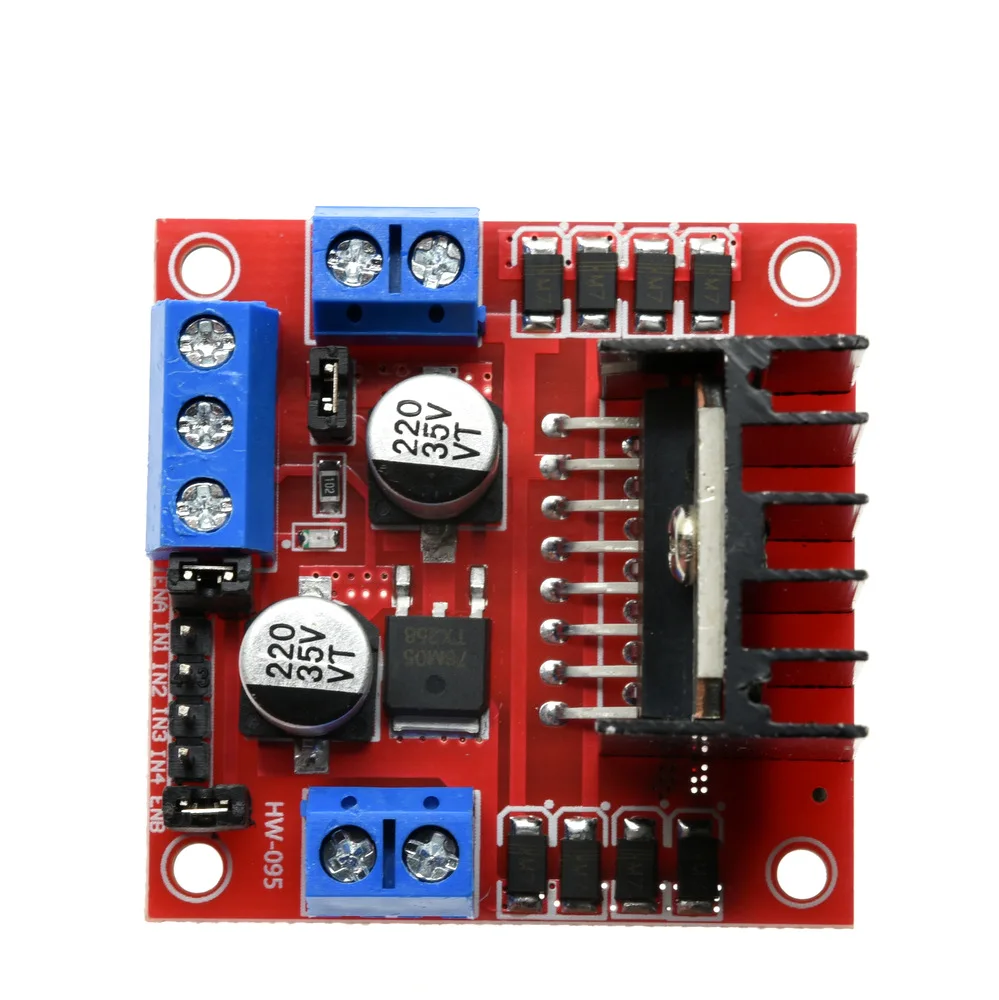

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

DC 5V-35V

Verlustleistung

25W

Betriebstemperatur

20℃ to +135℃

Anwendung

DIY

Paket

Module
