DS3231 AT24C32 IIC RTC Echtzeituhr-Modul Hochpräzises Speichermodul mit Dupont-Kabel für Arduino Raspberry Pi DIY Elektronik

Produktbeschreibung

DS3231 AT24C32 IIC RTC Echtzeituhr-Modul Hochpräzises Speichermodul mit Dupont-Kabel für Arduino Raspberry Pi DIY Elektronik
DS3231 ist eine kostengünstige, hochpräzise I2C-Echtzeituhr (RTC) mit einem integrierten temperaturkompensierten Quarzoszillator (TCXO) und Quarz. Dieses Gerät verfügt über einen Batterieeingang, der es ermöglicht, auch bei unterbrochener Hauptstromversorgung eine genaue Zeitmessung aufrechtzuerhalten.Der integrierte Kristall verbessert die langfristige Genauigkeit des Geräts und reduziert die Anzahl der Komponenten auf der Produktionslinie.Der DS3231 ist für kommerzielle und industrielle Temperaturbereiche verfügbar und wird in einem 16-poligen 300mil SO-Gehäuse geliefert.
Das RTC erfasst Sekunden, Minuten, Stunden, den Wochentag, das Datum, den Monat und das Jahr.Bei Monaten mit weniger als 31 Tagen wird das Datum automatisch angepasst, einschließlich Korrekturen für Schaltjahre.Die Uhr arbeitet entweder im 24-Stunden-Format oder im 12-Stunden-Format mit AM/PM-Anzeige.Es bietet zwei programmierbare Kalenderalarme und einen programmierbaren Rechteckwellenausgang.Adressen und Daten werden seriell über den bidirektionalen I2C-Bus übertragen.
Eine präzise, temperaturkompensierte Spannungsreferenz- und Komparatorschaltung überwacht den VCC-Status, erkennt Stromausfälle, liefert einen Reset-Ausgang und schaltet bei Bedarf automatisch auf die Notstromversorgung um.Zusätzlich kann der /RST-Überwachungs-Pin als manueller Eingang zur Erzeugung eines μP-Resets verwendet werden.
Zusätzlich zur hohen Zeitmessgenauigkeit bietet der DS3231 noch mehrere weitere Funktionen, die die Funktionalität und Optionen für den Systemhost erweitern.Das Gerät integriert einen hochpräzisen digitalen Temperatursensor, der über die I2C-Schnittstelle (ähnlich wie bei der Zeitmessung) zugänglich ist.Die Genauigkeit dieses Temperatursensors beträgt ±3.°C. Die integrierte Steuerungsschaltung ermöglicht die automatische Stromerkennung und steuert die Stromumschaltung zwischen der Hauptstromversorgung und der Notstromversorgung (d.h. der Niedervoltbatterie).Wenn die Hauptstromversorgung ausfällt, liefert das Gerät weiterhin genaue Zeitmessungen und Temperaturwerte ohne Leistungsverlust.Wenn die Hauptstromversorgung wiederhergestellt ist oder die Spannung in einen akzeptablen Bereich zurückkehrt, kann die On-Chip-Reset-Funktion verwendet werden, um den Systemmikroprozessor neu zu starten.
Modulparameter
Abmessungen: 38 mm (L) * 22 mm (B) * 14 mm (H)
Gewicht: 8g
Betriebsspannung: 3,3–5,5V
Uhr-Chip: Hochpräziser Uhr-Chip DS3231
Uhrgenauigkeit: 2ppm im Bereich von 0-40°C, jährlicher Fehler etwa 1 Minute
Zwei Kalenderalarme
Programmierbarer Rechteckwellen-Ausgang
Die Echtzeituhr erzeugt Sekunden, Minuten, Stunden, den Wochentag, das Datum, den Monat und das Jahr für die Zeitmessung, mit einer bis 2100 gültigen Schaltjahrkorrektur.
Eingebauter Temperatursensor mit einer Genauigkeit von ±3.°C
Speicherchip: AT24C32 (32K Speicherkapazität)
IIC-Bus-Schnittstelle, maximale Übertragungsgeschwindigkeit 400 kHz (bei einer Betriebsspannung von 5 V)
Kann mit anderen IIC-Geräten kaskadiert werden, die 24C32-Adresse kann durch Kurzschließen von A0/A1/A2 geändert werden, die Standardadresse ist 0x57.
Verwendet eine CR2032-Batterie, um sicherzustellen, dass die Uhr auch nach einem Stromausfall normal weiterläuft.

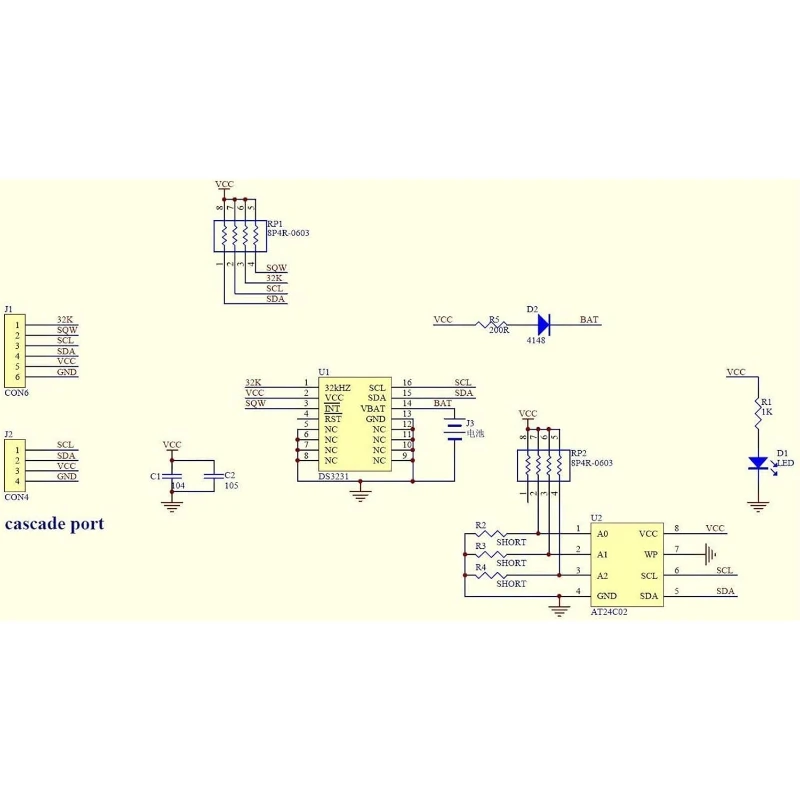

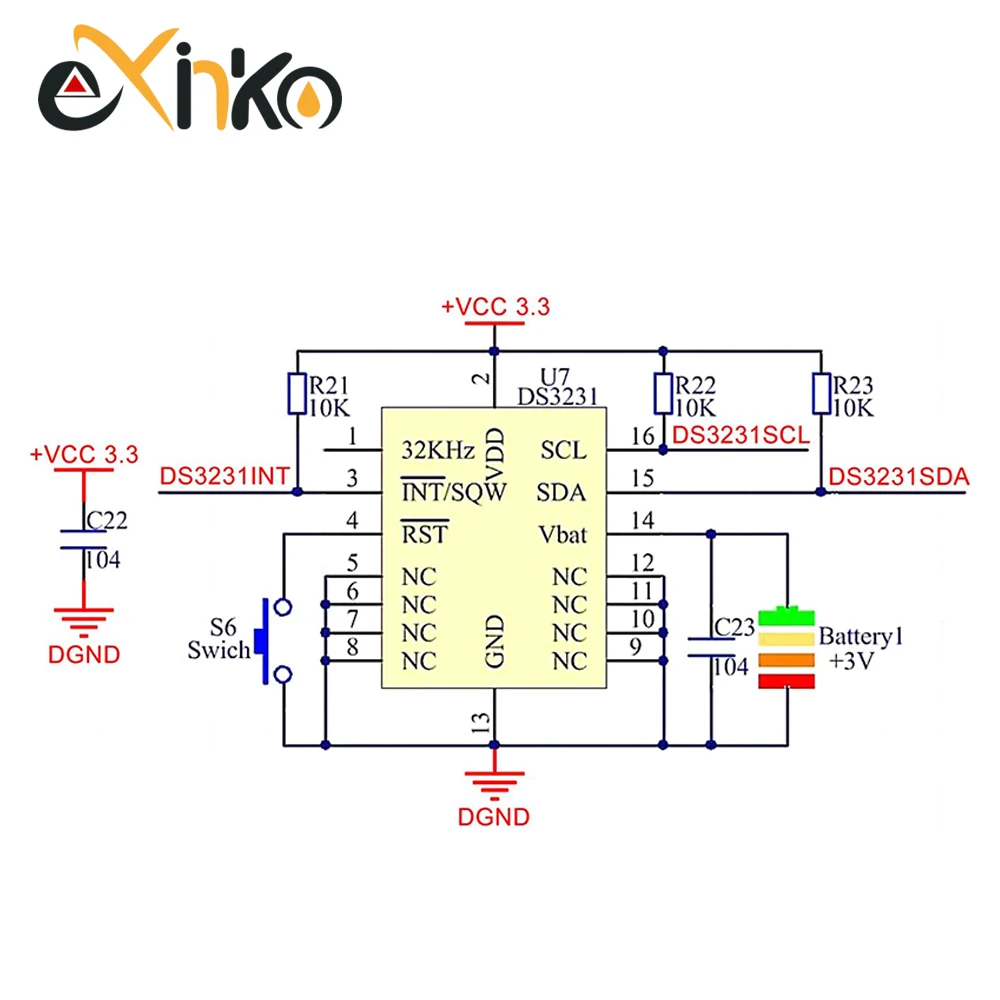

Anleitung zur Verkabelung (am Beispiel des Arduino Uno R3)

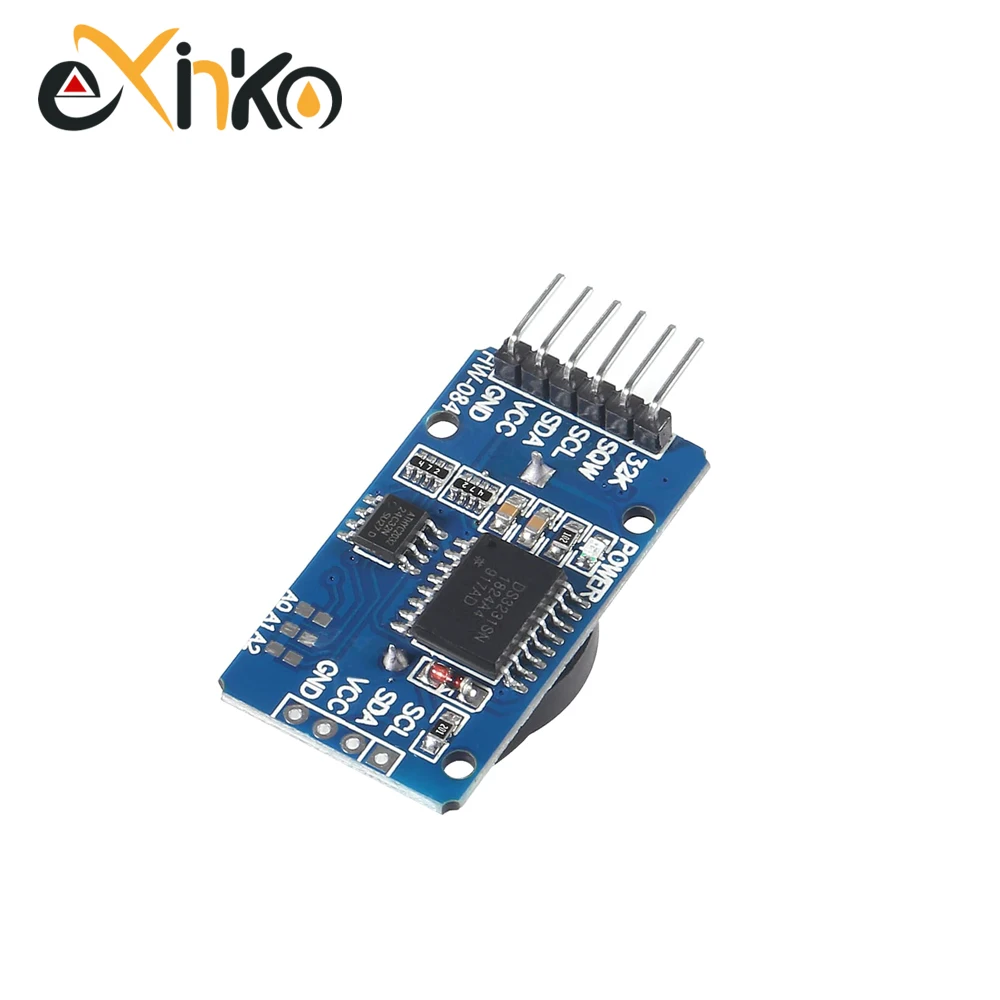

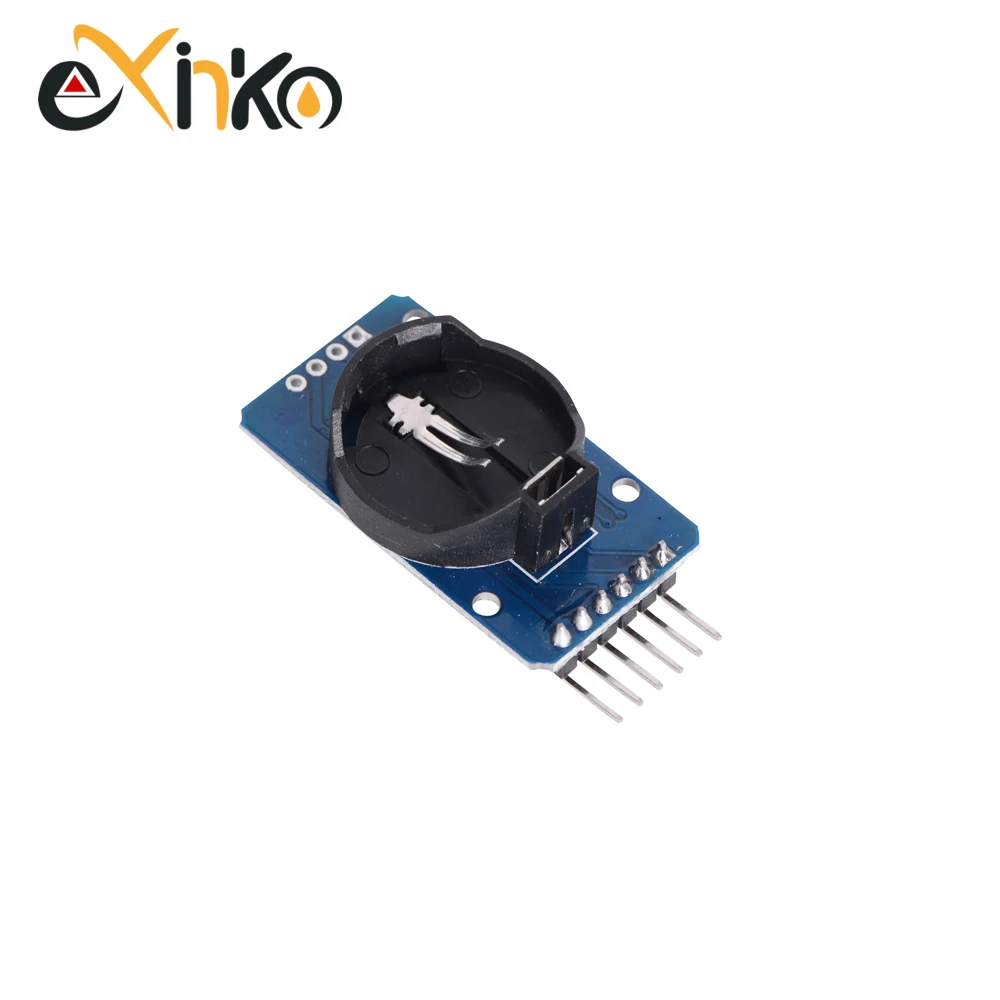

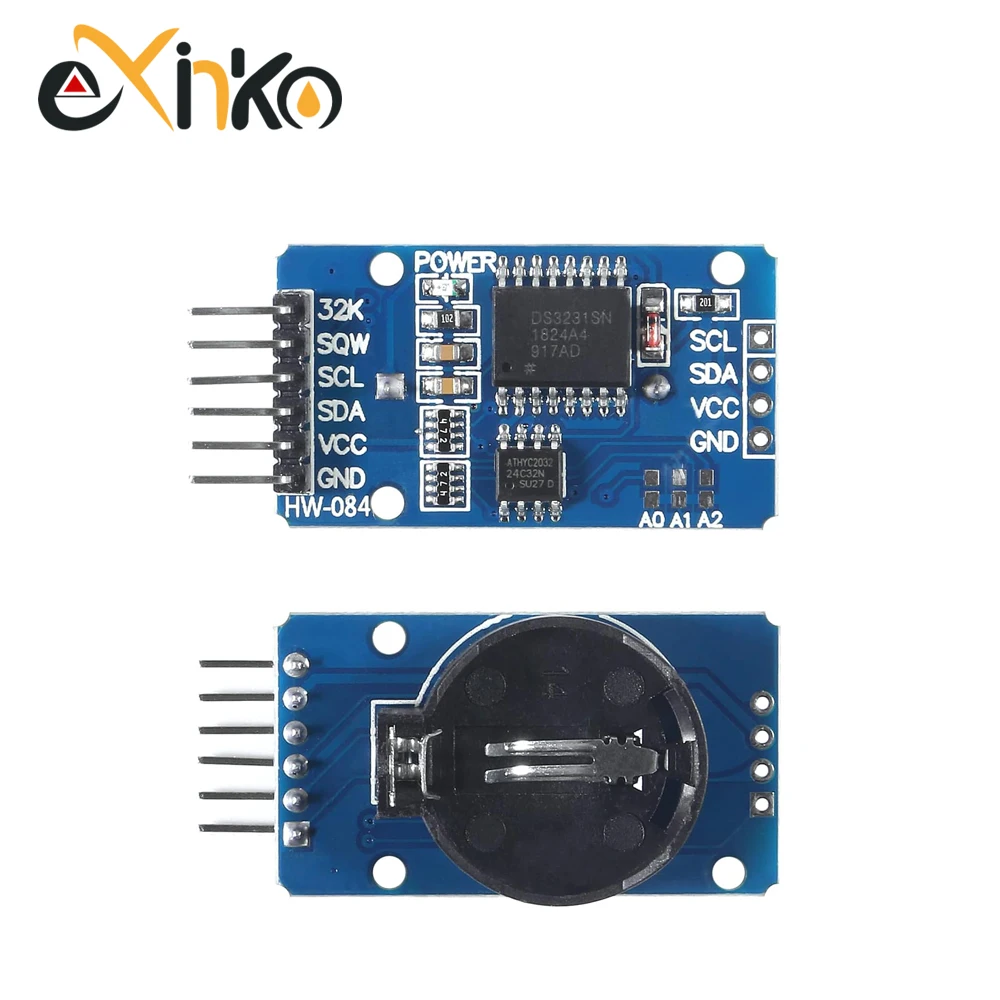

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

DS3231

Verlustleistung

AT24C32 IIC RTC Real Time Clock Module

ist kundenspezifisch

Ja

Anwendung

Computer

Paket

SMD
