Modbus-RTU-Relaismodul (1-Kanal/2-Kanal/4-Kanal/8-Kanal)

Produktbeschreibung

Dies ist die Produktparametertabelle eines Relais-Steuermoduls.Es verwendet eine ausgereifte und stabile 8-Bit-MCU und einen MAX485-Pegelumwandlungschip.Das Kommunikationsprotokoll unterstützt das Standard-Modbus-RTU-Protokoll, und die Kommunikationsschnittstelle unterstützt die RS485/TTL-USRT-Schnittstelle.Die Kommunikations-Baudrate kann 4800/9600/19200 betragen, mit einer Standardwert von 9600bps und einer Speicherfunktion bei Stromausfall.Der Eingangssignalbereich des Optokopplers beträgt DC3,3 - 30V (dieser Eingang kann nicht für die Relaissteuerung verwendet werden).Das Ausgangssignal ist ein Relaisschaltersignal, das die Modi Manuell, Blitz - Schließen und Blitz - Aus unterstützt, mit einer Verzögerungszeit von 0,1 Sekunden für Blitz - Schließen/Blitz - Aus und einer maximal einstellbaren Zeit von 6553,5 Sekunden.Die Geräteadressen liegen im Bereich von 1 bis 255, mit einem Standardwert von 255 und Ausschaltspeicher.Es verfügt über ein integriertes 1-Kanal-5V-Relais mit den Parametern 10A/250V AC und 10A/30V DC, das 100.000 Mal ununterbrochen eingeschaltet werden kann, verfügt über einen Dioden-Stromleckschutz und eine kurze Reaktionszeit.Es gibt auch eine integrierte Relais-Schalter-Anzeigeleuchte.Die Versorgungsspannung beträgt DC7 - 24V, mit Schutz vor umgekehrter Anschlussverbindung am Eingang.Es wird kein spezifischer Markenname oder andere eindeutige Unternehmensinformationen genannt.
Dies ist die Schnittstellenbeschreibung eines Einkanalrelais.Es verfügt über die folgenden Schnittstellen
VCC, GNDDC7 - 24V Stromversorgung.
IN, GND_INDC3.3 - 30V Optokoppler-Signaleingang.
A+, B-RS485-Kommunikationsschnittstelle, bei der A+ und B- jeweils mit den A+ und B- des externen Steuerungsterminals verbunden sind.
Relaisschalter-Signalausgang
NC (normalerweise geschlossener Anschluss)Bevor das Relais eingeschaltet wird, ist es mit COM kurzgeschlossen; nach dem Einschalten wird es getrennt.
COM (Gemeinsamer Anschluss)Der gemeinsame Anschluss des Relais.
NEIN (Normalerweise Offener Anschluss)Bevor das Relais eingeschaltet wird, ist es in einem offenen Zustand; nach dem Einschalten wird es mit COM kurzgeschlossen.
Relais-AnzeigeleuchteLeuchtet auf, wenn das Relais eingeschaltet wird.
GND, RXD, TXDTTL-Level-UART-Kommunikationsschnittstelle.GND, RXD und TXD sind jeweils mit den GND, TXD und RXD des externen Steuerterminals verbunden und unterstützen die Verbindung zu externen TTL-Seriellen Anschlüssen mit 3,3V/5V.
Auswahl von RS485- und TTL-SerienschnittstellenBei Verwendung der RS485-Kommunikation ist DI mit TXD verbunden und RO mit RXD; bei Verwendung der TTL-Kommunikation sind sowohl DI als auch RO mit dem NC-Anschluss verbunden.Es wird kein spezifischer Markenname oder andere eindeutige Entitätsinformationen genannt.
Dies ist die Schnittstellenbeschreibung eines Zweikanalrelais.Es verfügt über die folgenden Schnittstellen
DC3.3 - 30V Optokoppler-Signaleingang
IN1Positiver Pol von Kanal 1.
IN2Positiver Pol von Kanal 2.
GND_INGemeinsamer Minuspol.
Relais 1 Schaltsignal-Ausgang

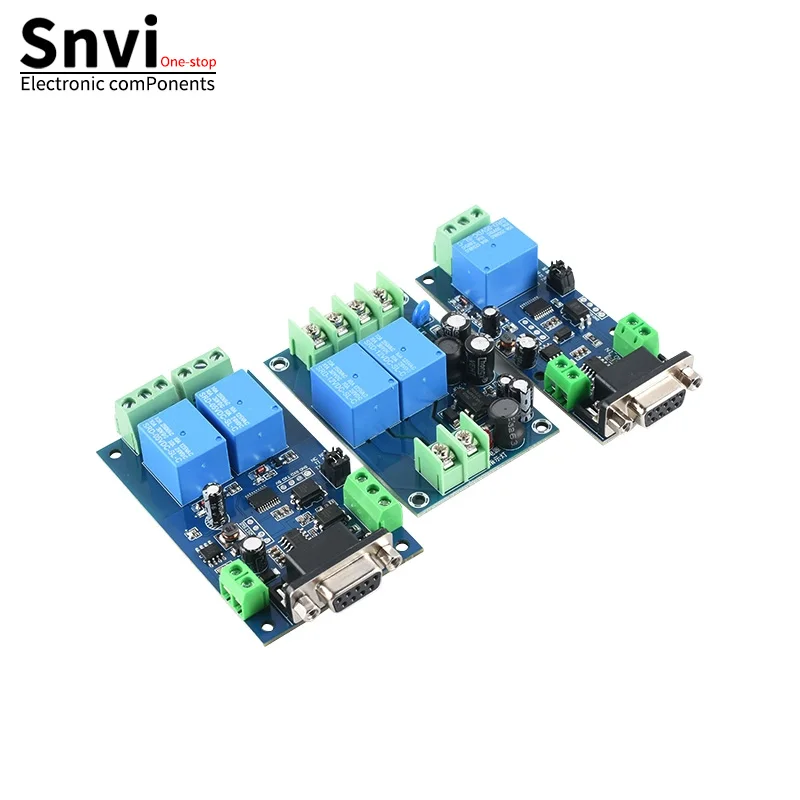

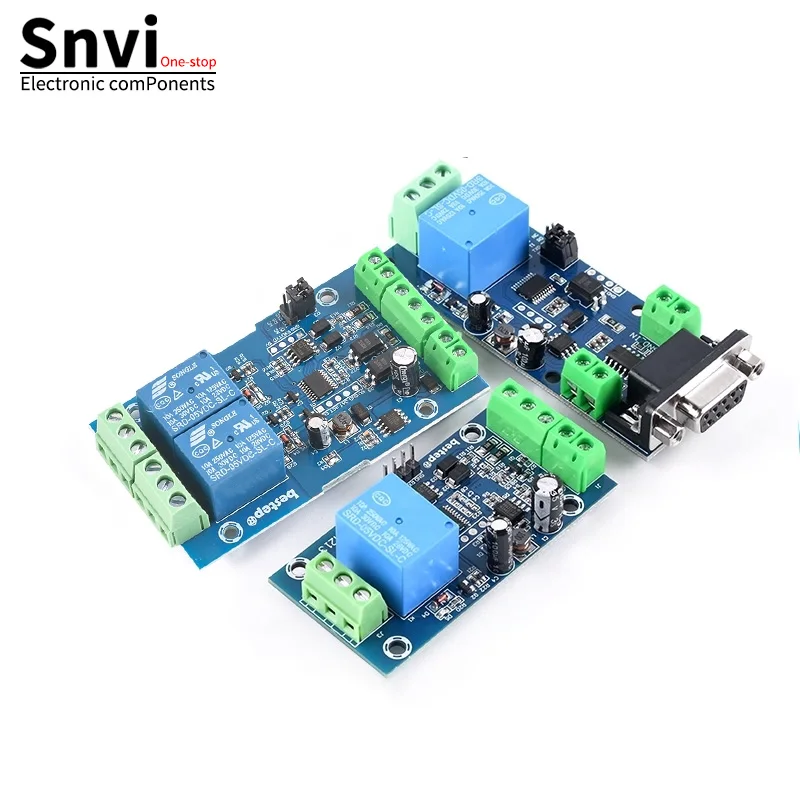

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

RELÄS
