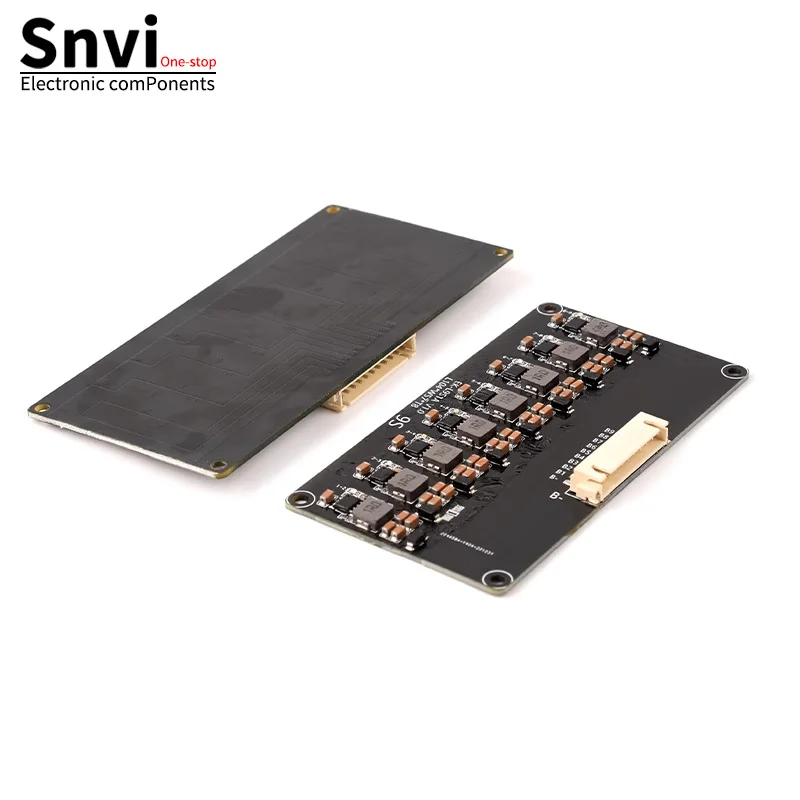

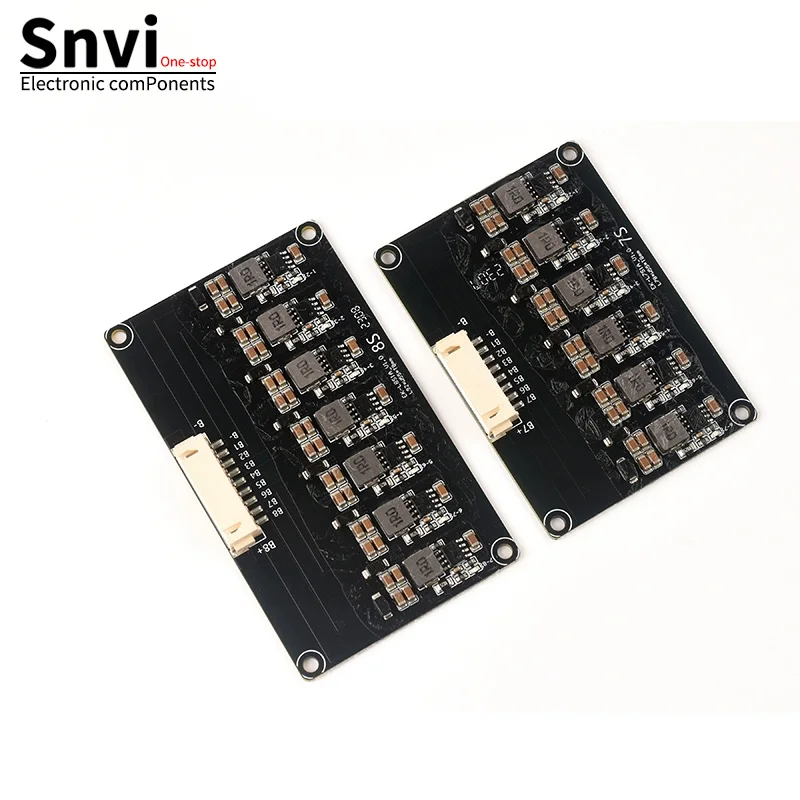

Lithium-Batterie Aktiver Balancer Energieübertragungsplatine, 2-17 Zellen Induktive Energieübertragung 1,2A Hochstrom-Ausgleichsmodul

Produktbeschreibung

Produktparameter
Technische Parameter
Lithium-Batterie Aktives Balancierungs-Energieübertragungsmodul, Lithium-Batterie Aktiver Balancierer, Hocheffizientes Energieübertragungs-Balancierungsmodul
Betriebsspannung2,0V-4,5V, universell für ternäre Lithium-Eisenphosphat-Batterien, nicht anwendbar für LTO-Lithium-Titanat-Batterien.
Ausgleichender Strom
Angrenzende Spannungsdifferenz über 0,1V (Stromstärke ca. 0,5-0,7A)
Angrenzende Spannungsdifferenz über 0,2V (maximaler Ausgleichsstrom erreicht 1,2A)
Je kleiner die Spannungsdifferenz, desto kleiner der Ausgleichsstrom.
Induktives Energieübertragungs-Ausgleichsmodul, Hochstrom-1,2A-Energieübertragungs-Batteriespannungsausgleicher, gleicht die Batteriespannung erheblich aus und verbessert die Gesamtnutzungseffizienz des Batteriepacks!
HinweisDieses Board funktioniert nach dem Prinzip des Ausgleichs benachbarter Zellen und kann nicht als Reparaturwerkzeug verwendet werden.Es muss mit einem Lithium-Batterieschutz verwendet werden, wenn es an die Batterie angeschlossen ist.Spannungsunterschiede, die beim Laden und Entladen entstehen, bringen die Ausgleichsplatine zum Funktionieren und ermöglichen die Ausgleichung der Energieübertragung.
1. Ausgleichsanzeige - Prinzip
Indikation
Wenn das Ausgleichslicht eingeschaltet ist, ist die Ausgleichsfunktion aktiviert.
Wenn das Ausgleichslicht ausgeschaltet ist, befindet sich der Ausgleichskreis in einem Ruhezustand.
Wenn das Ausgleichslicht blinkt, weist es auf einen Zellenausfall oder einen Schaltkreisfehler hin.
Prinzip
Dieses Modul erreicht Ausgleich durch die Anpassung an den Spannungsunterschieden benachbarter Zellen.Wenn der Spannungsunterschied zwischen benachbarten Zellen 0,1 V überschreitet, löst der interne Chip den Ausgleichsprozess aus, der stoppt, wenn der Spannungsunterschied 0,03 V beträgt.Es funktioniert beim Laden und Entladen des Batteriepacks, wird durch angrenzende Spannungsdifferenzen ausgelöst, korrigiert den Spannungsfehler des Batteriepacks auf einen idealen Bereich und reduziert die Batteriewartungskosten.
2. Verdrahtungsdefinition
Verdrahtungsdefinition
B-: Der Gesamtminpol des Batteriepacks (der Minpol der ersten Zelle).

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER
