INA240A1/2/3/4 Strommessverstärkermodul - Bidirektionale Stromerfassung Verstärkung 20V/V 200V/V für Elektronik

8,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

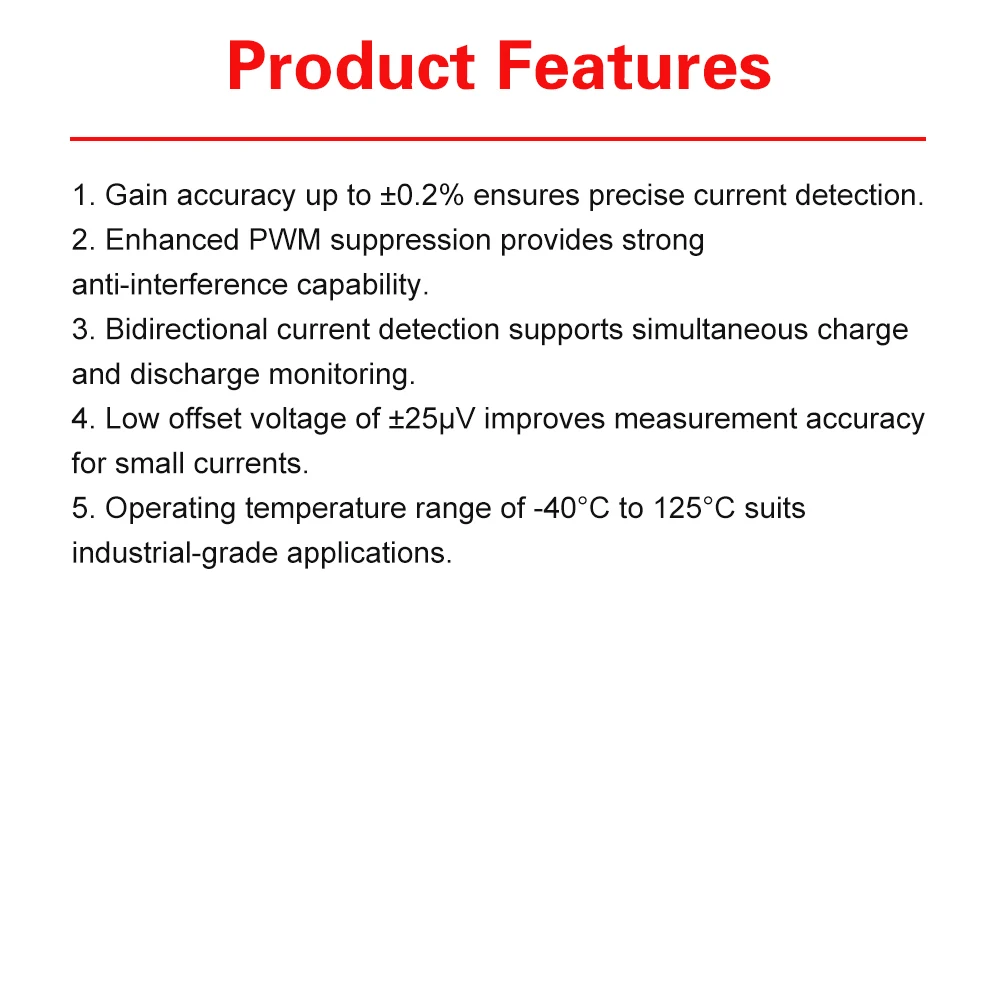

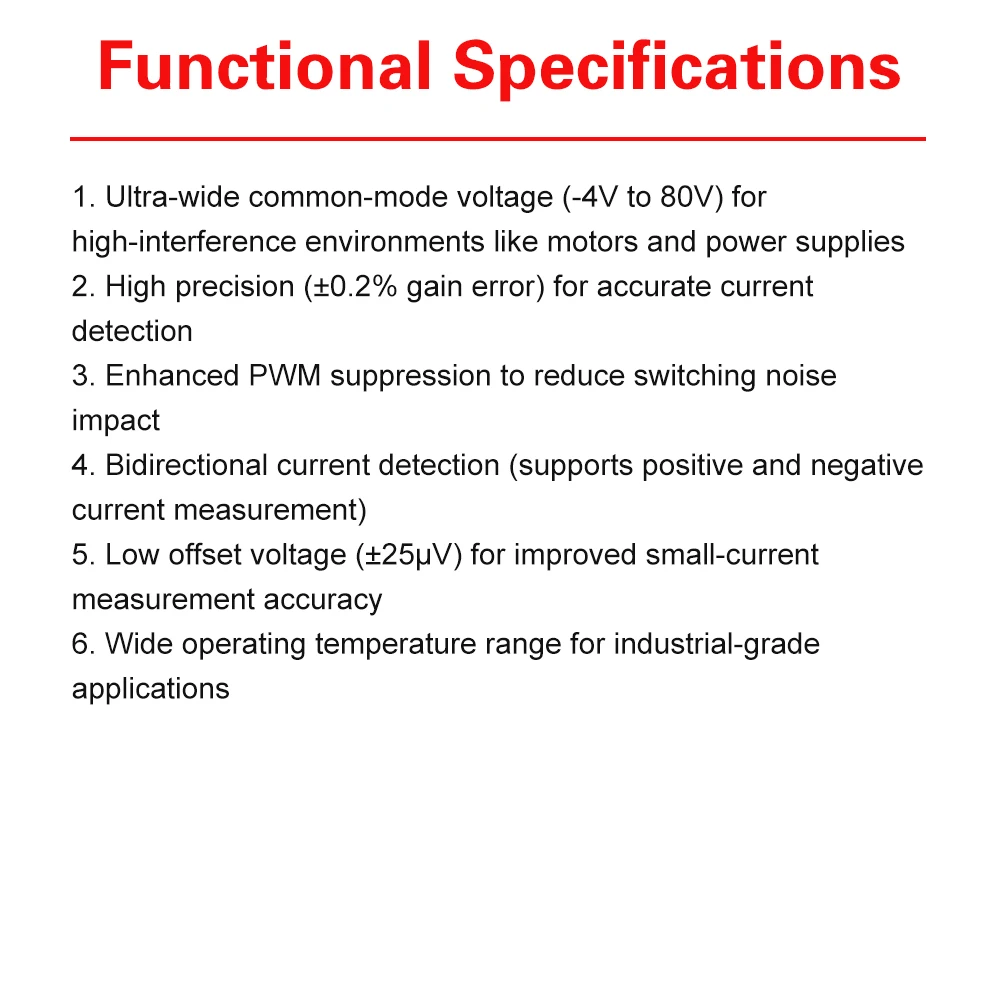

Produktmerkmale

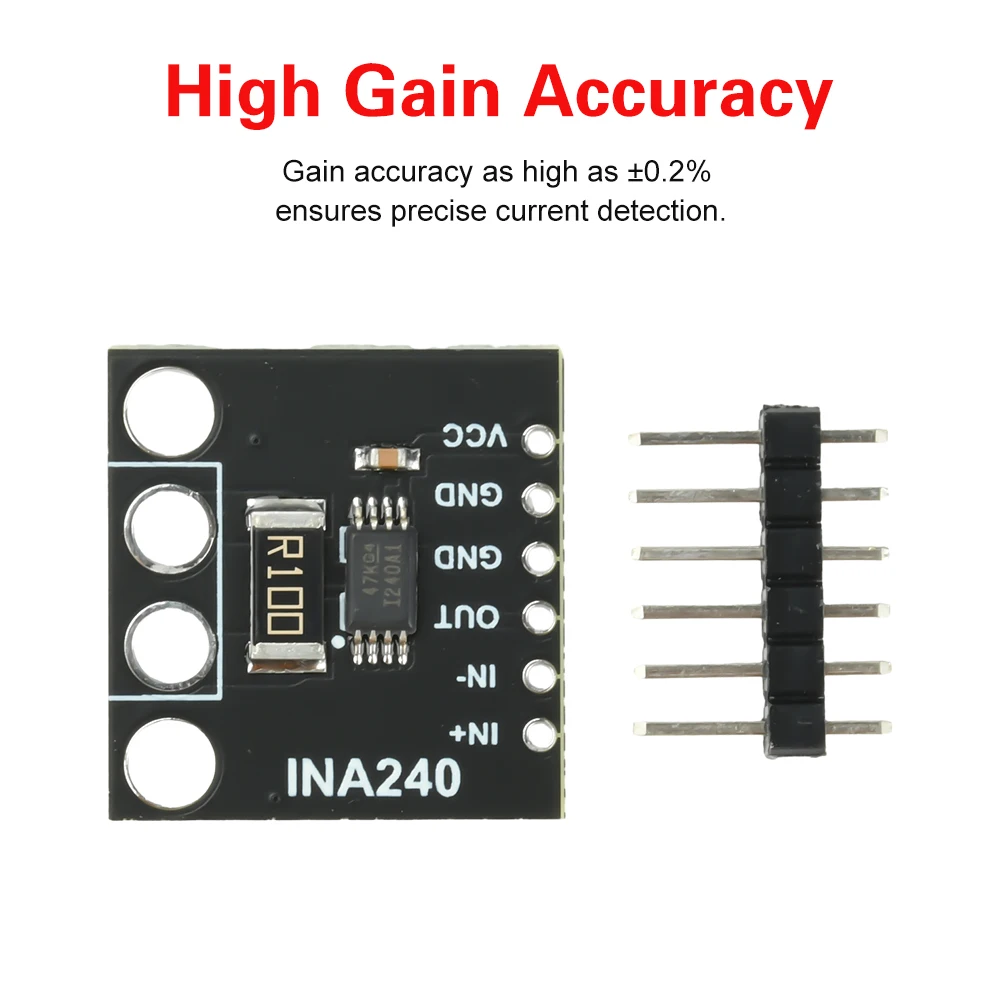

1.Die Verstärkungsgenauigkeit beträgt bis zu ± 0,2 %, was eine präzise Strommessung gewährleistet.

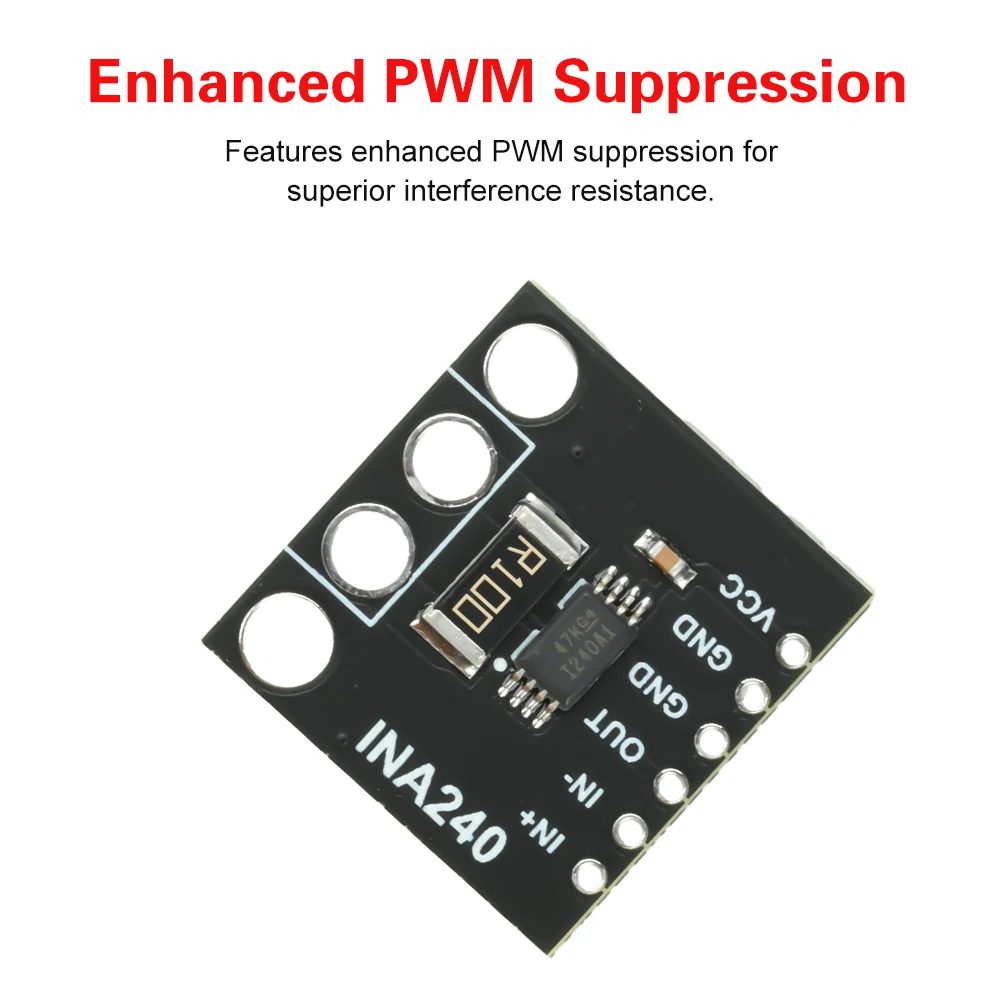

2.Es verfügt über eine verbesserte PWM-Unterdrückung und eine starke Anti-Interferenz-Fähigkeit.

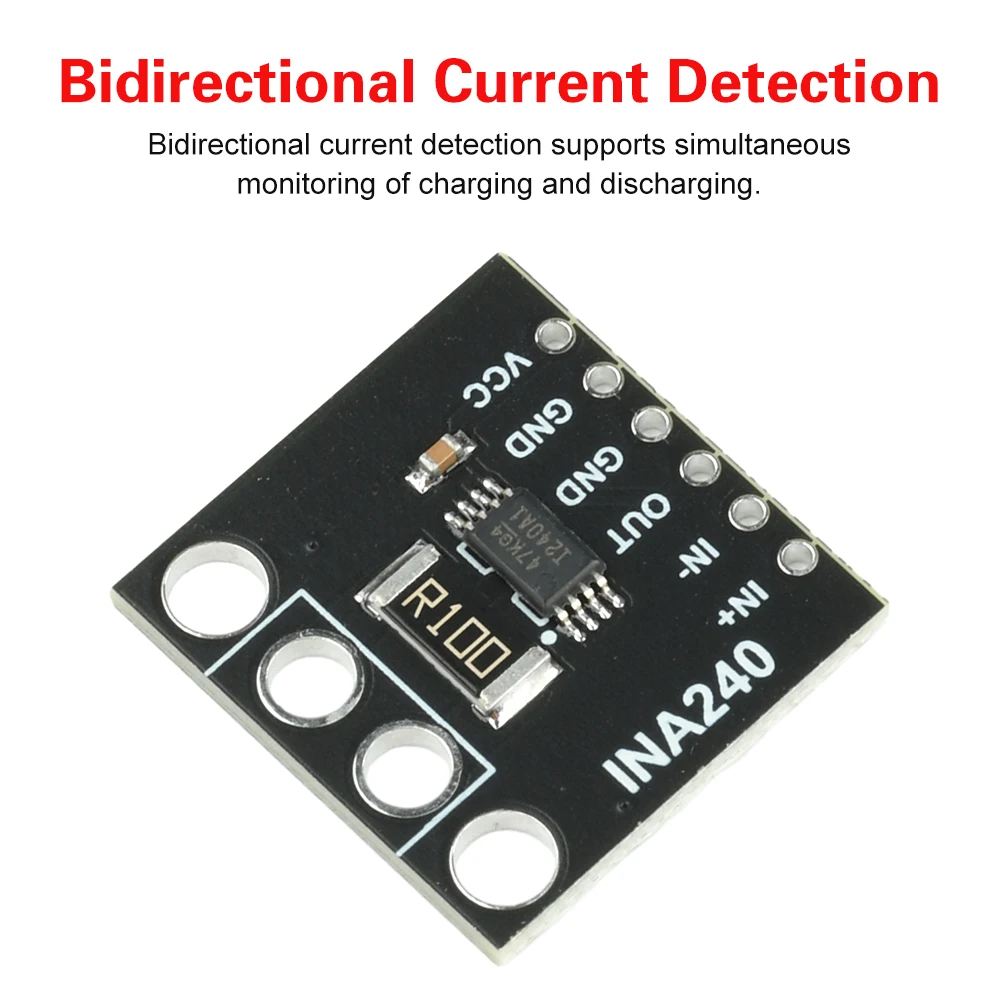

3.Bidirektionale Stromerkennung, die die bidirektionale Überwachung von Lade- und Entladevorgängen unterstützt.

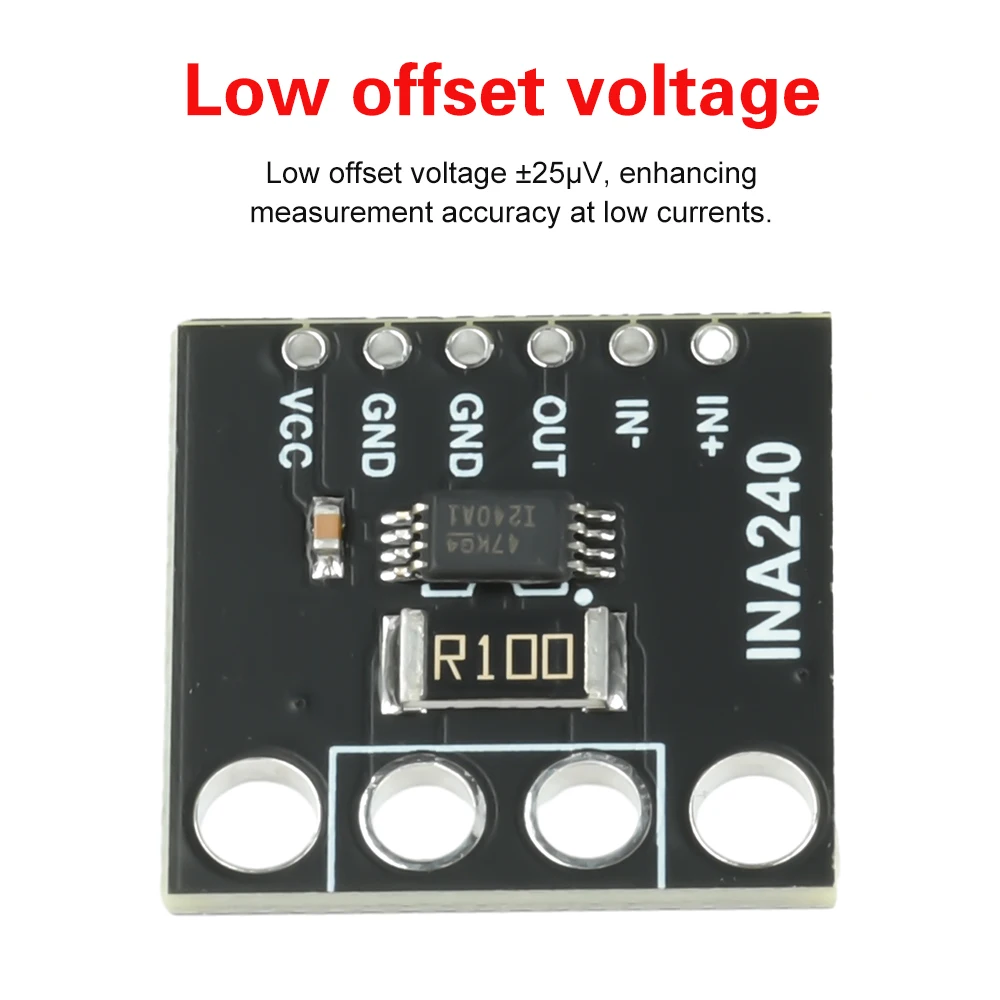

4.Geringe Offsetspannung von ± 25 µV, verbessert die Genauigkeit bei der Messung kleiner Ströme.

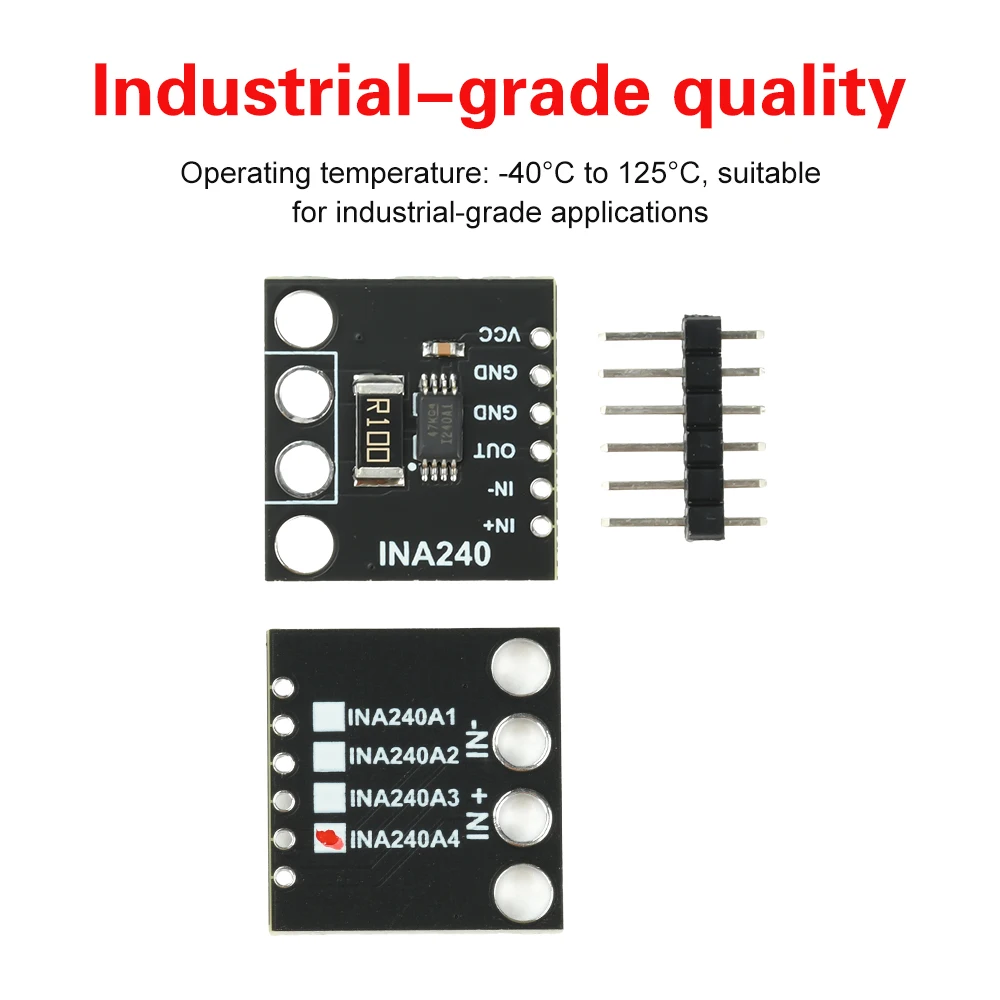

5.Betriebstemperatur -40° C~125° C, geeignet für industrielle Anwendungen.
Produkteinführung

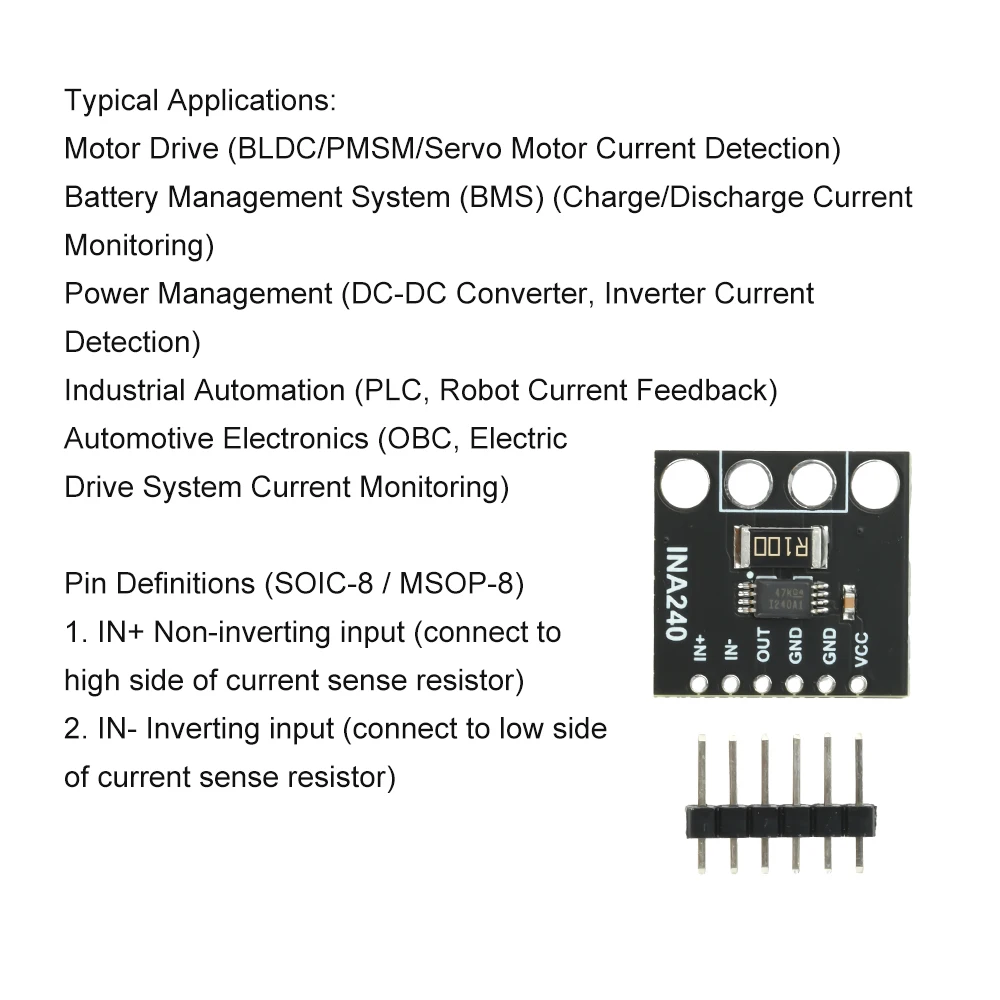

Der INA240 ist ein hochpräziser bidirektionaler Strommessverstärker von TI, der einen breiten Gleichtaktspannungsbereich von -4V bis 80V unterstützt und über eine verbesserte PWM-Unterdrückungsfunktion verfügt. Er eignet sich für hochpräzise Strommessungsszenarien wie Motorsteuerung, Energiemanagement, BMS (Batteriemanagementsystem) usw.

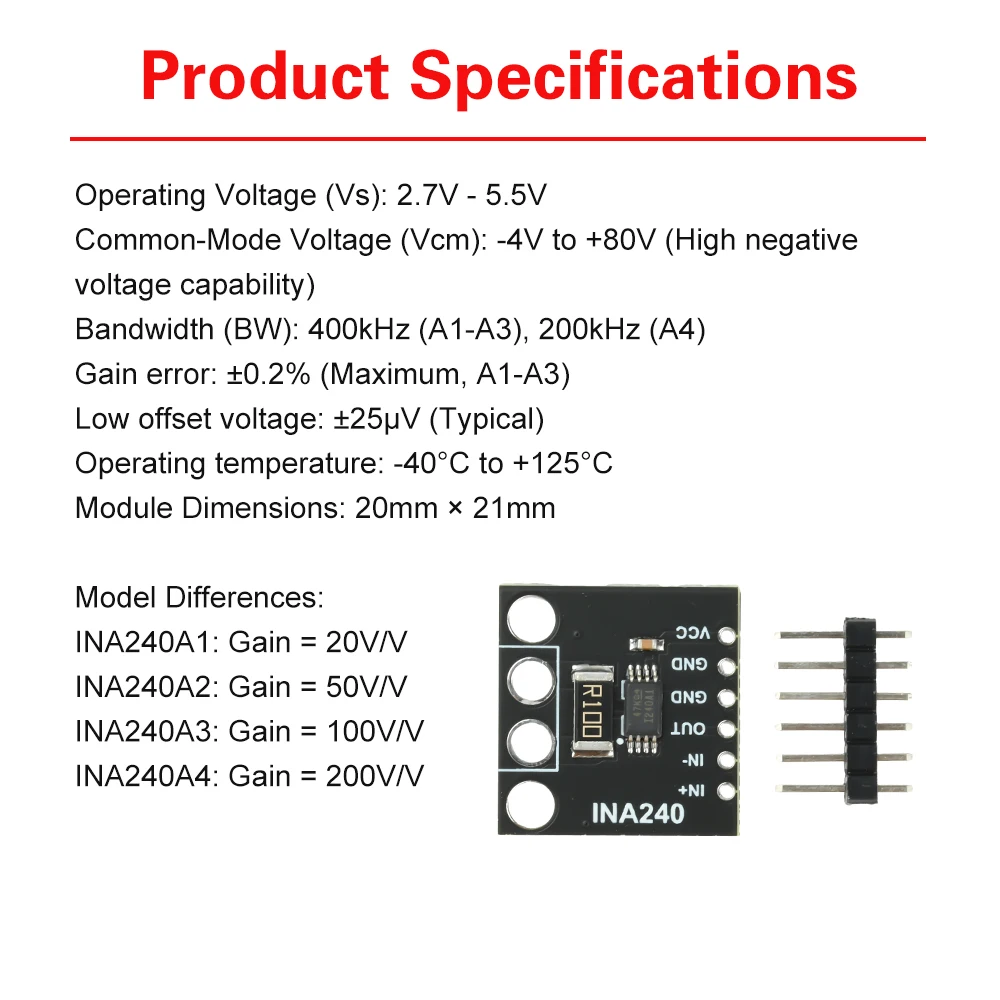

Parameterspezifikationen
Betriebsspannung (Vs): 2,7V - 5,5V
Gleichtaktspannung (Vcm): -4V bis +80V (starke Anti-Negativspannungsfähigkeit)
Bandbreite (BW): 400 kHz (A1-A3), 200 kHz (A4)
Verstärkungsfehler: ± 0,2% (Maximalwert, A1-A3)
Niedrige Offsetspannung: ± 25 µV (typischer Wert)
Betriebstemperatur: -40° C bis +125° C

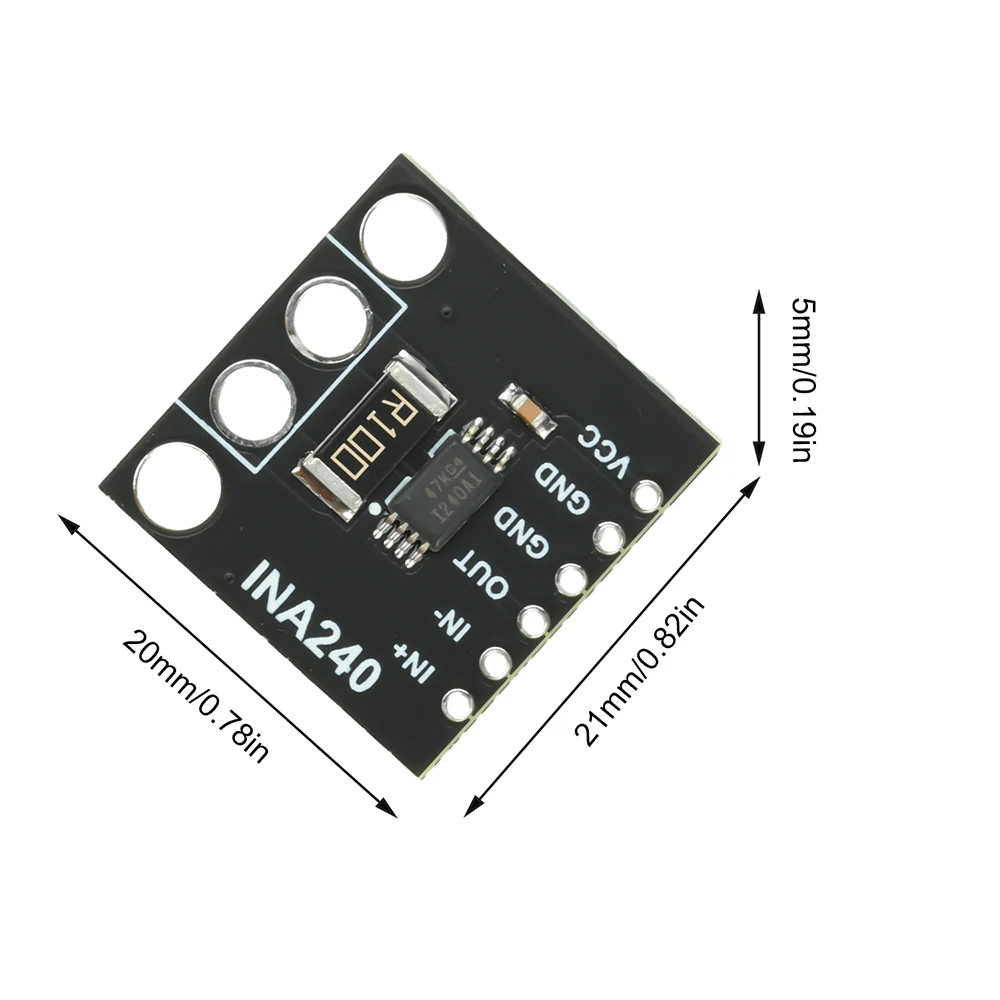

Modulgröße: 20mm * 21mm

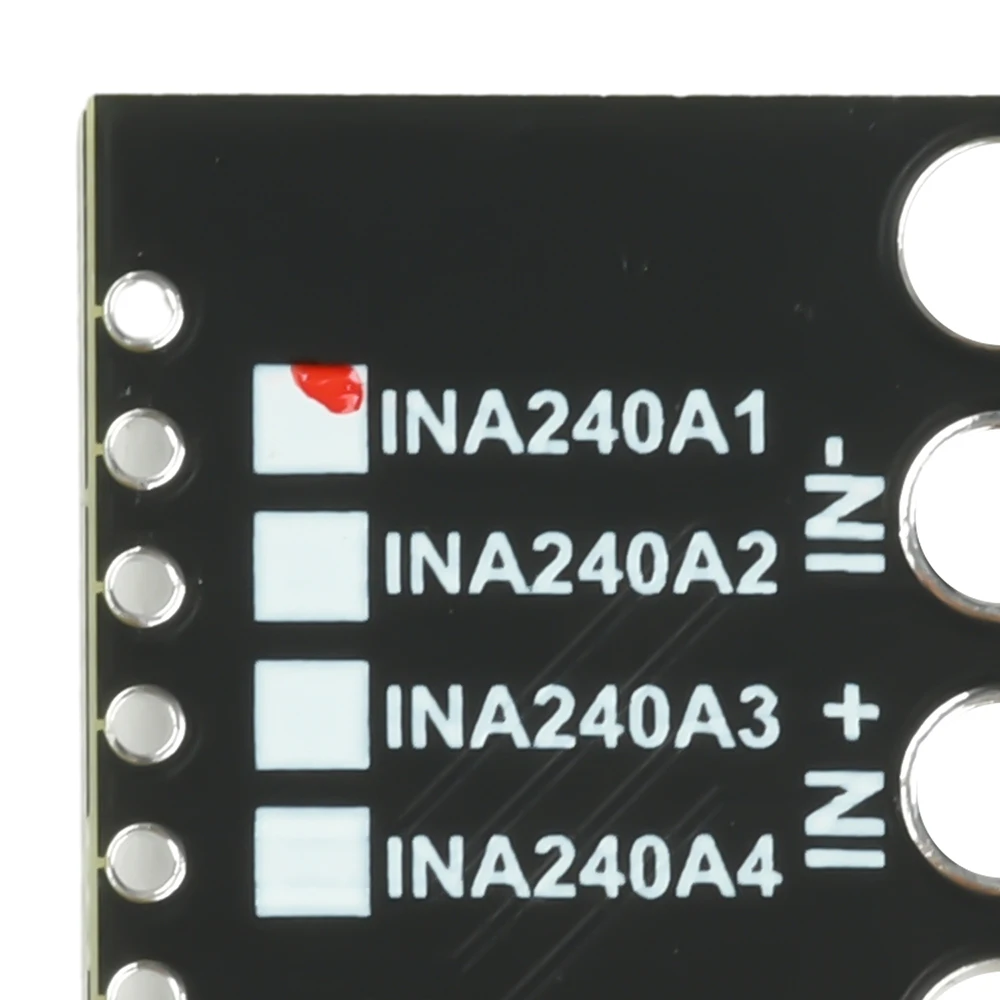

Modellunterschied
INA240A1: Verstärkung=20V/V
INA240A2: Verstärkung=50V/V
INA240A3: Verstärkung=100V/V
