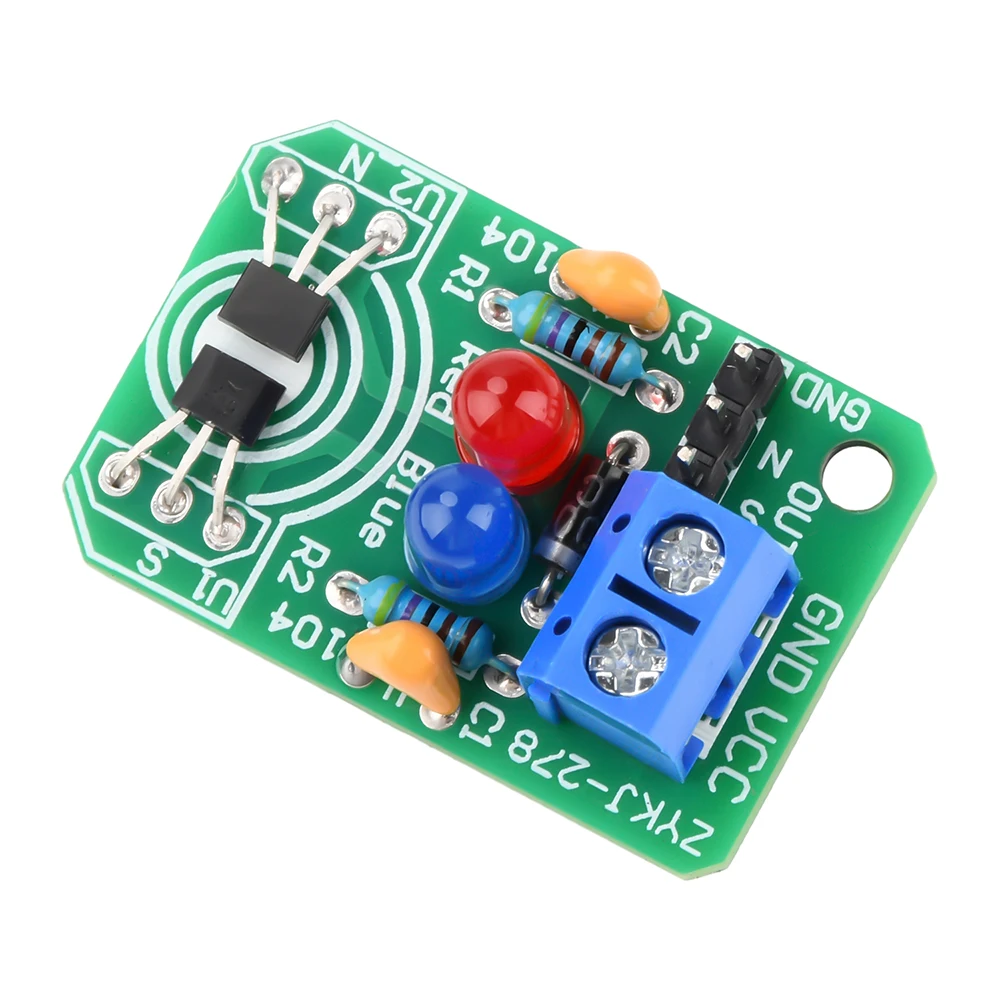

Hall-Magnetinduktionssensor Magnetischer Detektionspol-Resolver Nord-Süd-Detektionsmodul DIY-Lernset DC4.5V-20V

Produktbeschreibung

Funktionen
1. Breiter Betriebsspannungsbereich
2. Mit Anzeigeleuchte
3. Exquisites und kompaktes Produkt, leicht zu transportieren
4. Strapazierfähiges Material mit langer Lebensdauer
5. Einfache Bedienung und hohe Anwendbarkeit
Parameter
Größe: 33 mm x 22 mm breit
Betriebsspannung: DC4,5V bis 20V
Modulfunktion: Auflösung von Nord- und Südpol, Südpol nähert sich hellem blauem Licht, Nordpol nähert sich hellem rotem Licht.
Ausgangslaststrom: kleiner oder gleich 25 mA
Betriebstemperaturbereich: -40 bis 80 Grad Celsius.
Erkennungsdistanz: Bei visueller Inspektion kann das starke Magnetfeld innerhalb von 7 mm etwa 1,5 cm erreichen.
Schnittstellendefinition VCC: Pluspol der Stromversorgung GND: Minuspol der Stromversorgung OUT: Ausgangssignal erkennt den Südpol des Magneten, die blaue Kontrollleuchte leuchtet und Pin S gibt einen niedrigen Signalpegel aus;Der Nordpol des Magneten wurde erkannt, die rote Kontrollleuchte ist eingeschaltet und Pin N gibt einen niedrigen Signalpegel aus.Wenn kein Magnet vorhanden ist, sind sowohl die blauen als auch die roten Anzeigeleuchten aus, und die Pins S und N geben beide einen hohen Signalpegel aus.

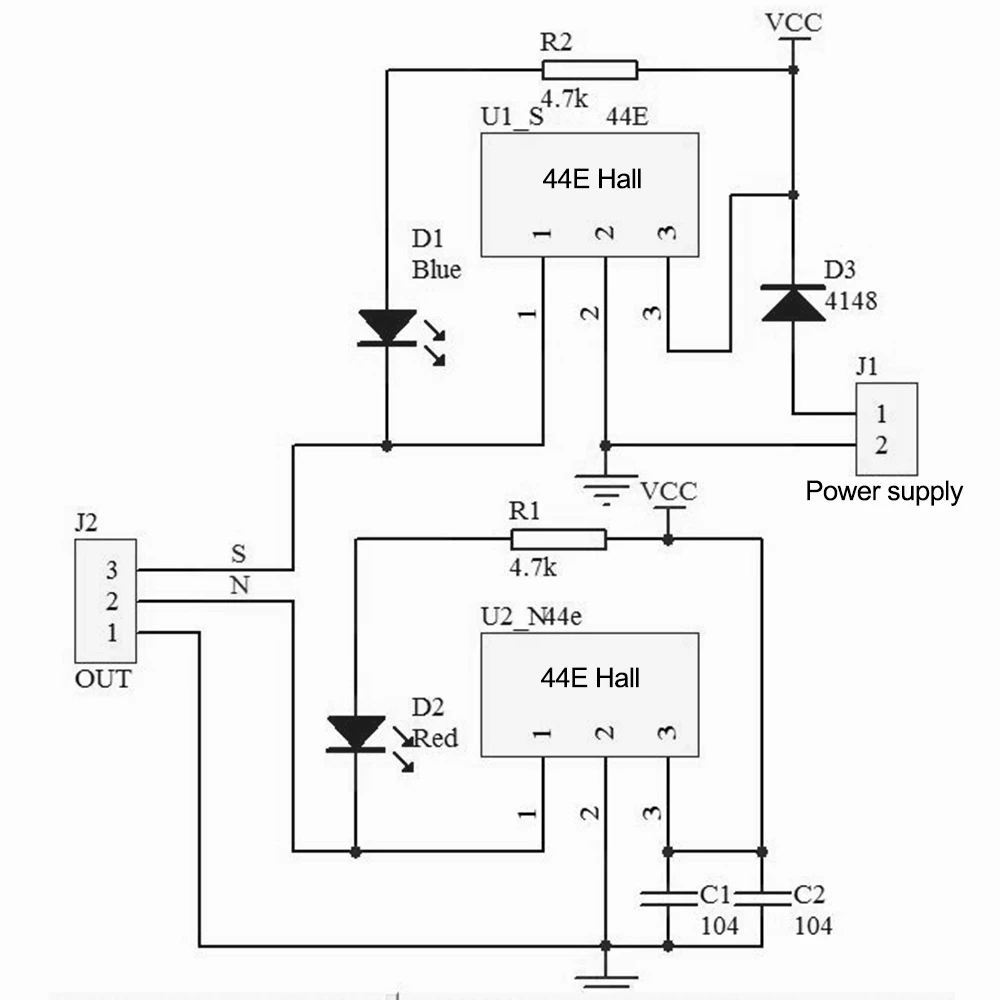

Das Prinzip dieser Magnetpolaritätserkennung besteht darin, dass das magnetische Induktionselement Hall 44E den Südpol des Magneten auf der Vorderseite (mit Worten) und den Nordpol des Magneten auf der Rückseite erkennt.

Produktdetails in Bildern

Produkteigenschaften

Markenname

occkic

Mit USB

NO

Steuertyp

andere

Hochbetriebenes Chemikalienunternehmen

Keine

Gehäusematerial

andere

Kabelmerkmale

ohne Kabel

Wiederverwendbarkeit

Wiederverwendbar

Befestigungsart

andere

Tragbar

Ja

Ursprung

CN (Herkunft)

Kompatible Marke/Modell

Keine

Kontrollmethode

Berühren

Kabelbaumfunktion

andere

Zubehörtyp

Zubehör-Kits

Bluetooth-Reichweite

.

Anlass

andere

Sensortechnik

andere

Elektrisch

Nein

Plattform

andere

ist kundenspezifisch

NO

Modellnummer

Hall magnetic north-south detection induction sensor
