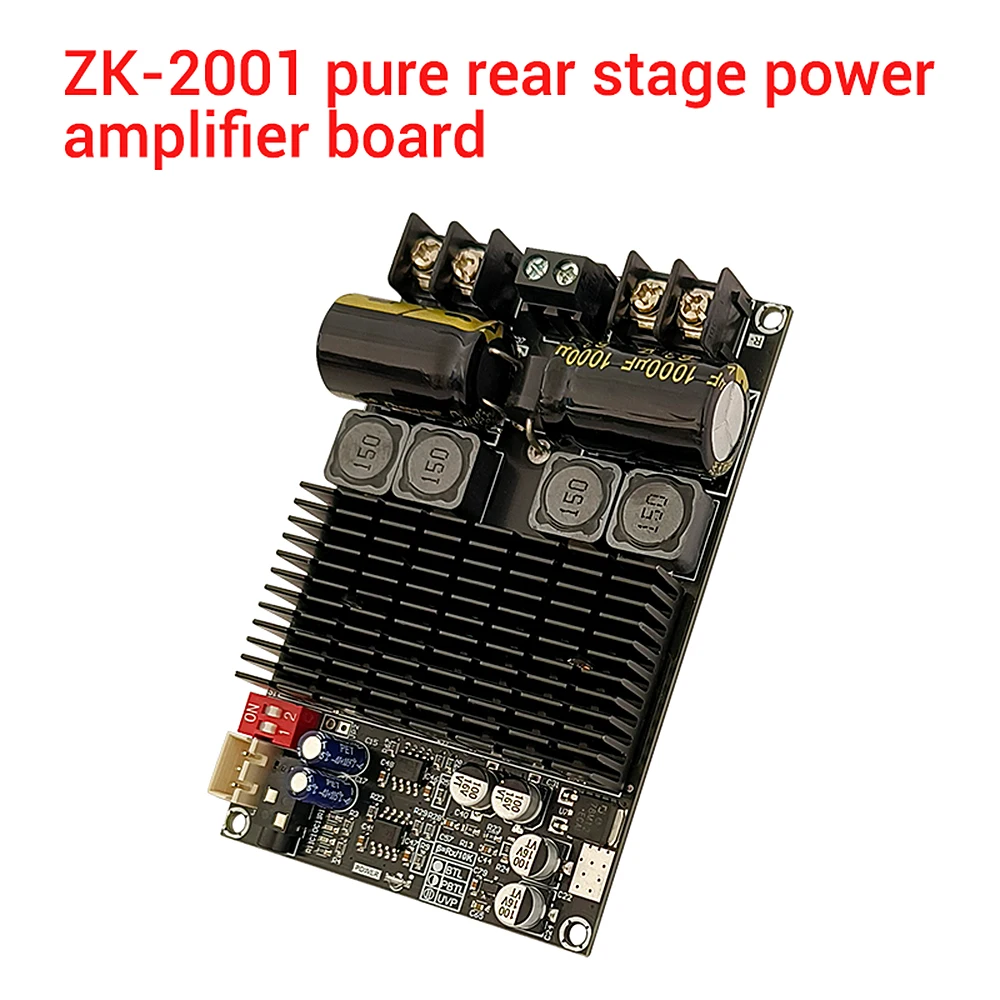

TPA3221 Zweikanal-Reinverstärkerplatine 100W+100W Brücken-Mono 200W Ausgang DC 10-30V ZK-2001 für Audioverstärkung

Produktbeschreibung

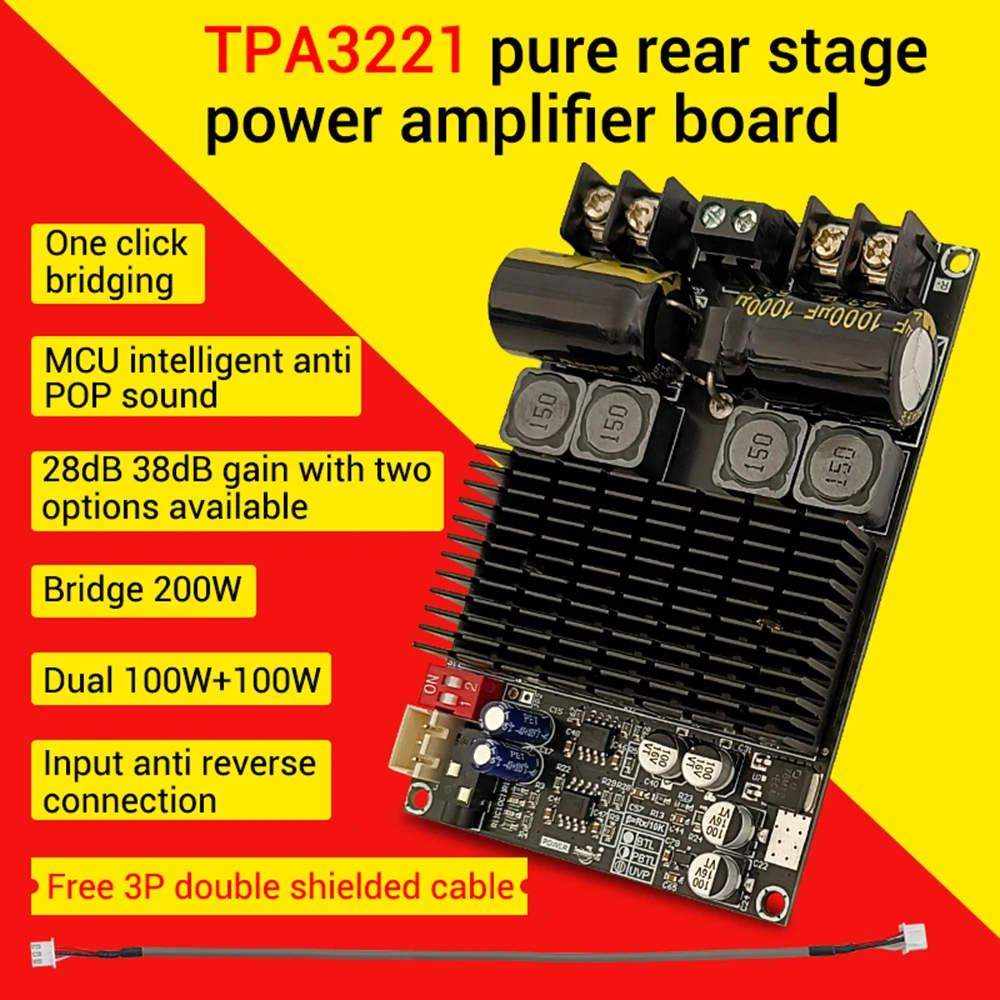

Funktionen
1.Hochleistungs-TPA3221-Chip, unterstützt 100W+100W Dual-Channel/200W Mono-Ausgang.
2.Der Arbeitsspannungsbereich ist groß (10-30V DC), und es wird empfohlen, eine hohe Spannung von 24-30V zu verwenden, um eine größere Leistung zu erzielen.
3.Unterstützt die BTL- und PBTL-Modi, passt sich an Lautsprecher mit verschiedenen Impedanzen an und erfüllt die Anforderungen verschiedener Szenarien.
4.Ausgestattet mit mehreren Schutzmechanismen, darunter Unterspannungs-, Überhitzungs-, Überstrom- und Kurzschlussschutz, die Sicherheit und Zuverlässigkeit gewährleisten.
5.Die Verwendung eines mehrzackigen Kühlkörperdesigns verbessert effektiv die Wärmeableitungseffizienz und gewährleistet einen langfristig stabilen Betrieb.

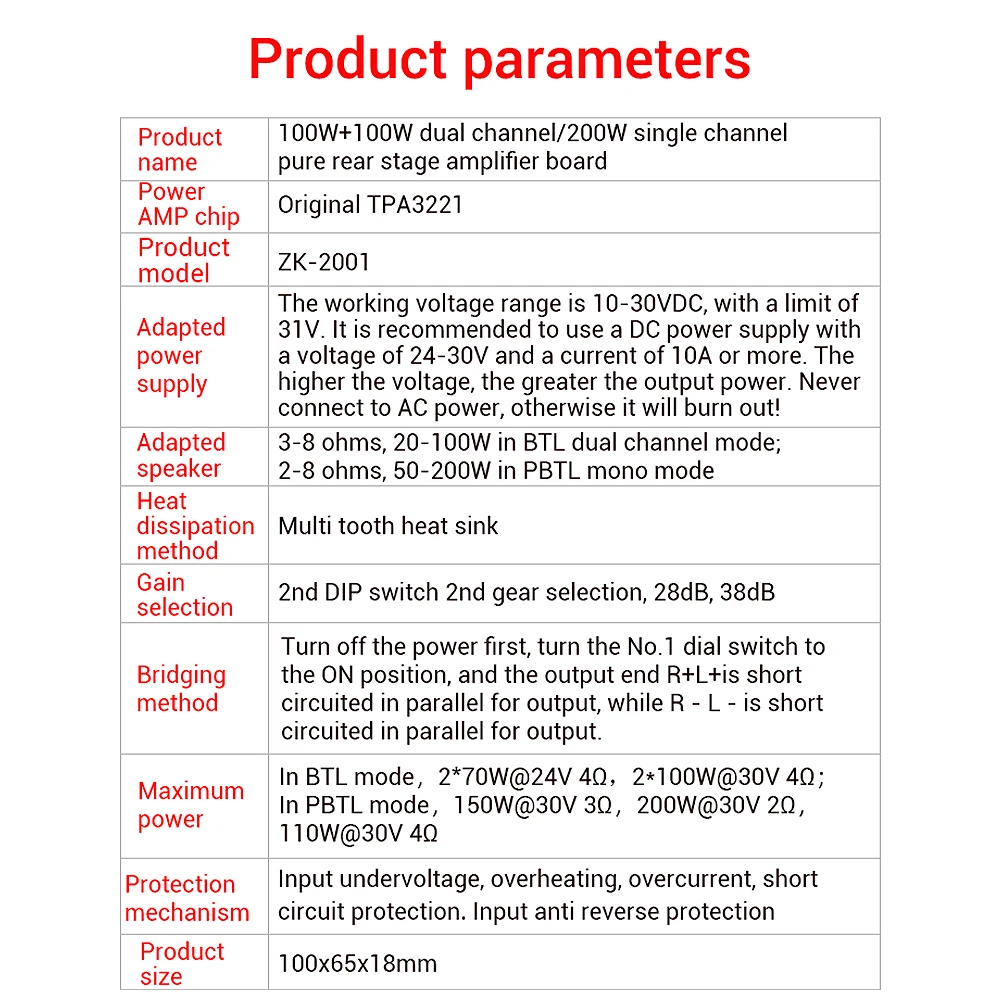

Parameter
Produktname: 100W+100W Dual-Channel/200W Single-Channel Reiner Endstufenverstärker-Board
Verstärkerchip: TPA3221
Produktmodell: 2001
Geeignete Stromversorgung: Der Arbeitsspannungsbereich beträgt 10-30V DC, mit einem Maximum von 31V.Es wird empfohlen, ein Gleichstromnetzteil mit einer Spannung von 24-30V und einem Strom von 10A oder mehr zu verwenden.Die Spannung ist höher.
Je höher die Ausgangsleistung, desto größer ist die Ausgangsleistung.Schließen Sie das Gerät niemals an Wechselstrom an, da es sonst durchbrennen kann!
Kompatible Lautsprecher: 3-8 Ohm, 20-100W im BTL-Zweikanalmodus; 2-8 Ohm, 50-200W im PBTL-Monomodus
Wärmeableitungsmethode: Mehrzahner-Kühlkörper

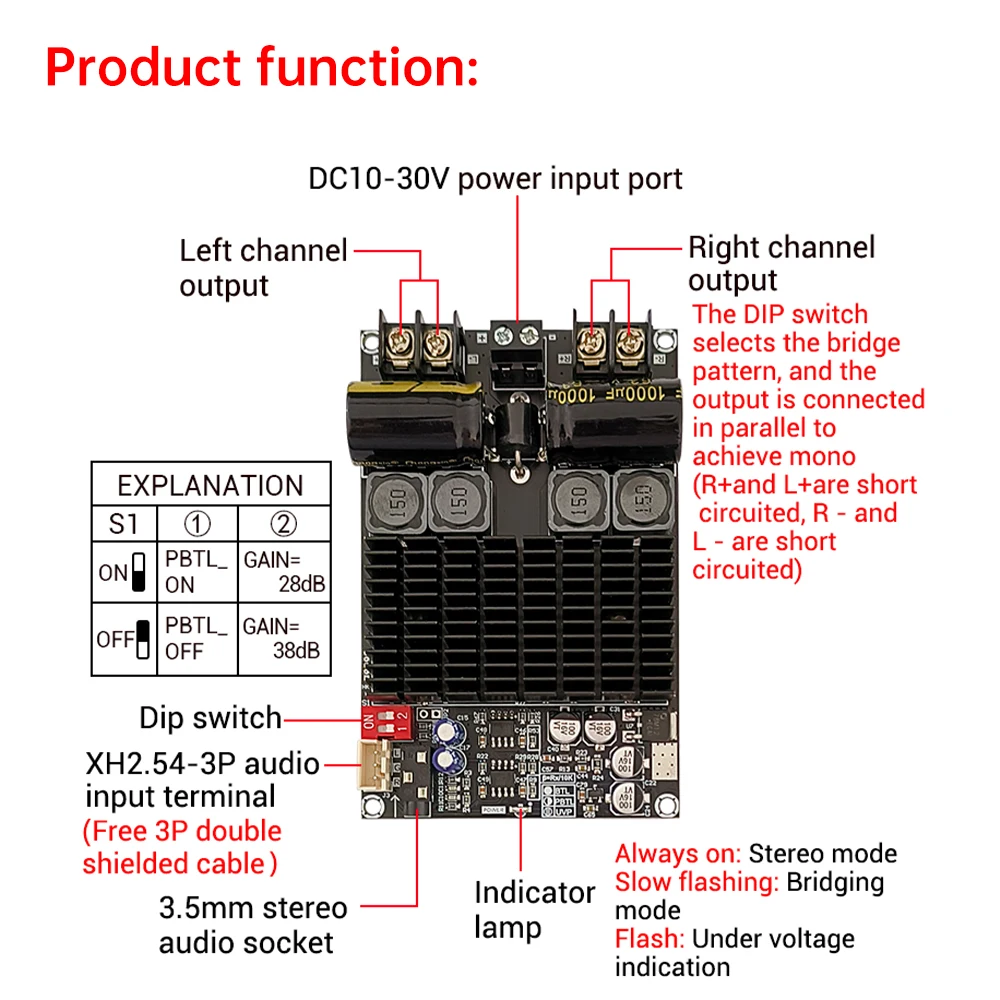

Verstärkungsauswahl: 2. DIP-Schalter für die 2. Gangauswahl, 28dB, 38dB

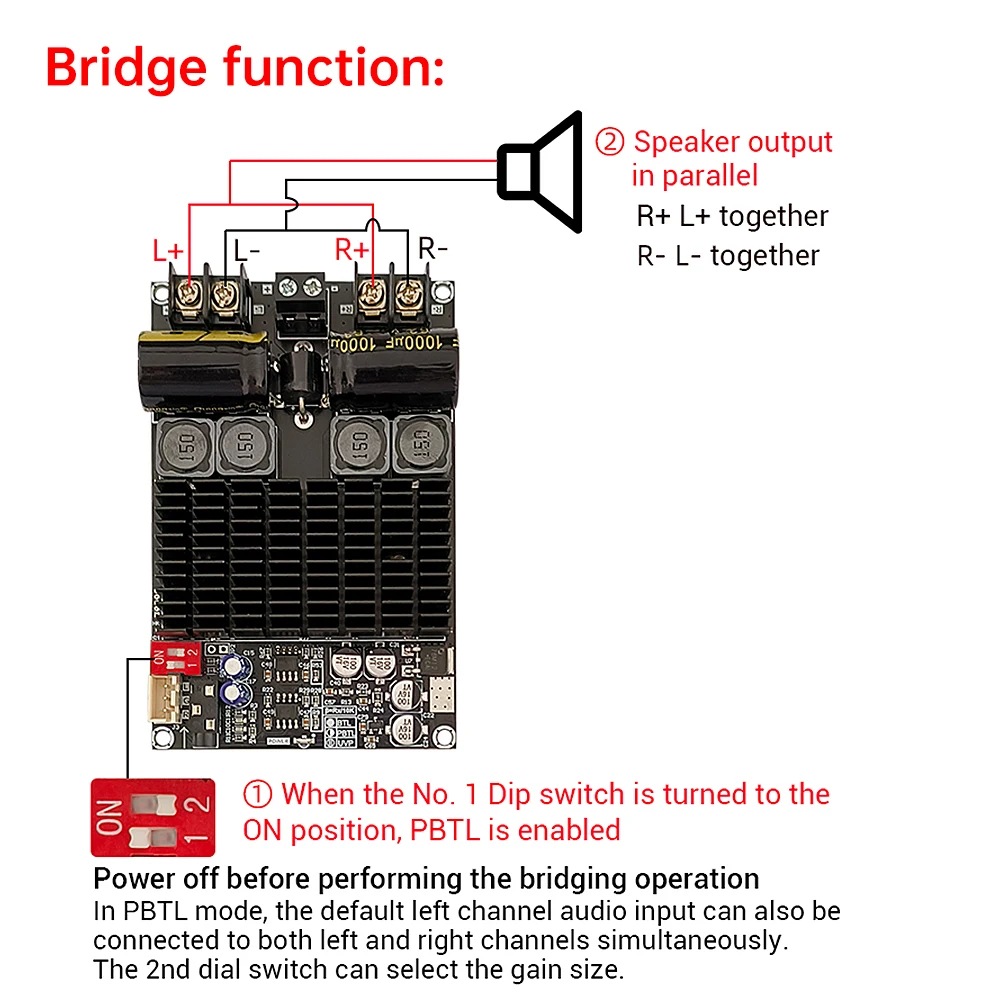

Brückenmethode: Schalten Sie zuerst das Gerät aus, stellen Sie den ersten DIP-Schalter in die EIN-Position, und die Ausgangsklemmen R+L+ werden für den parallelen Ausgang kurzgeschlossen, und R-L- werden für den parallelen Ausgang kurzgeschlossen.
Schutzmechanismus: Eingangsunterspannung, Überhitzung, Überstrom, Kurzschlussschutz, mit Eingangs-Rückwärtsschutz.

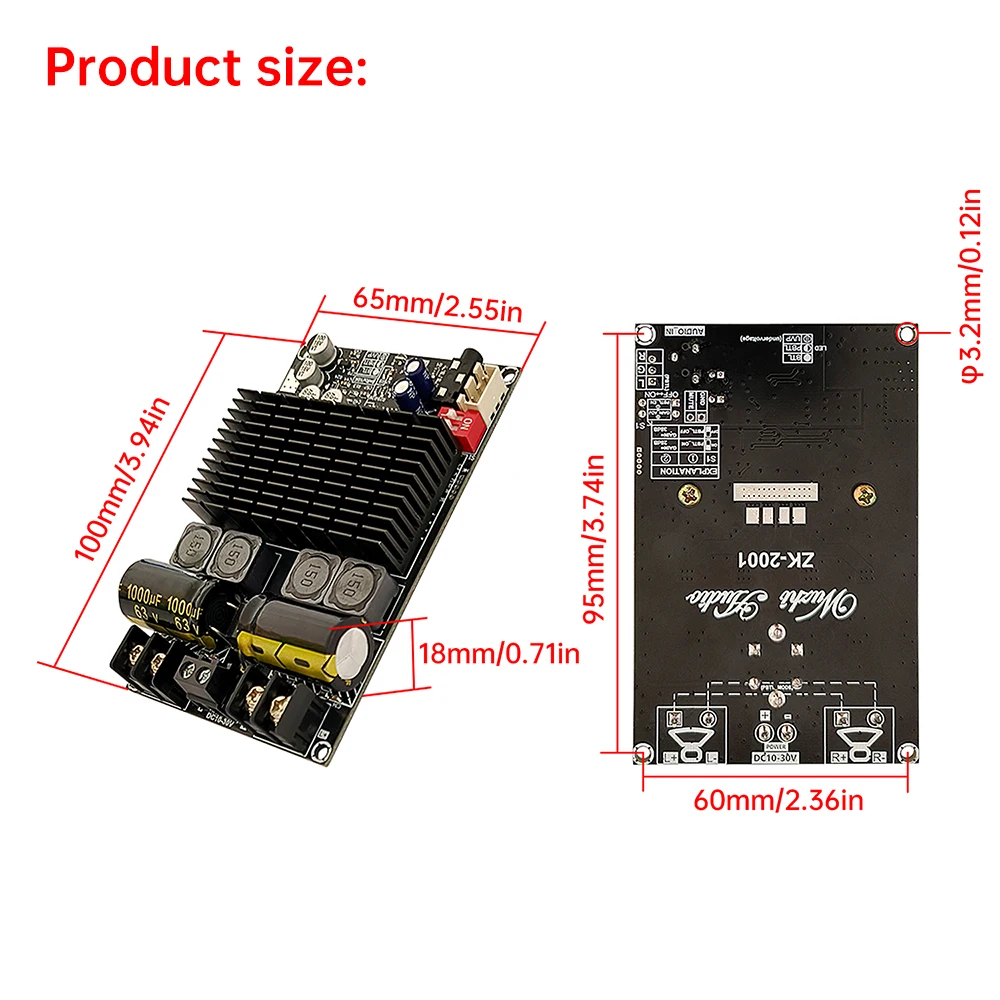

Produktgröße: 100x65x18mm

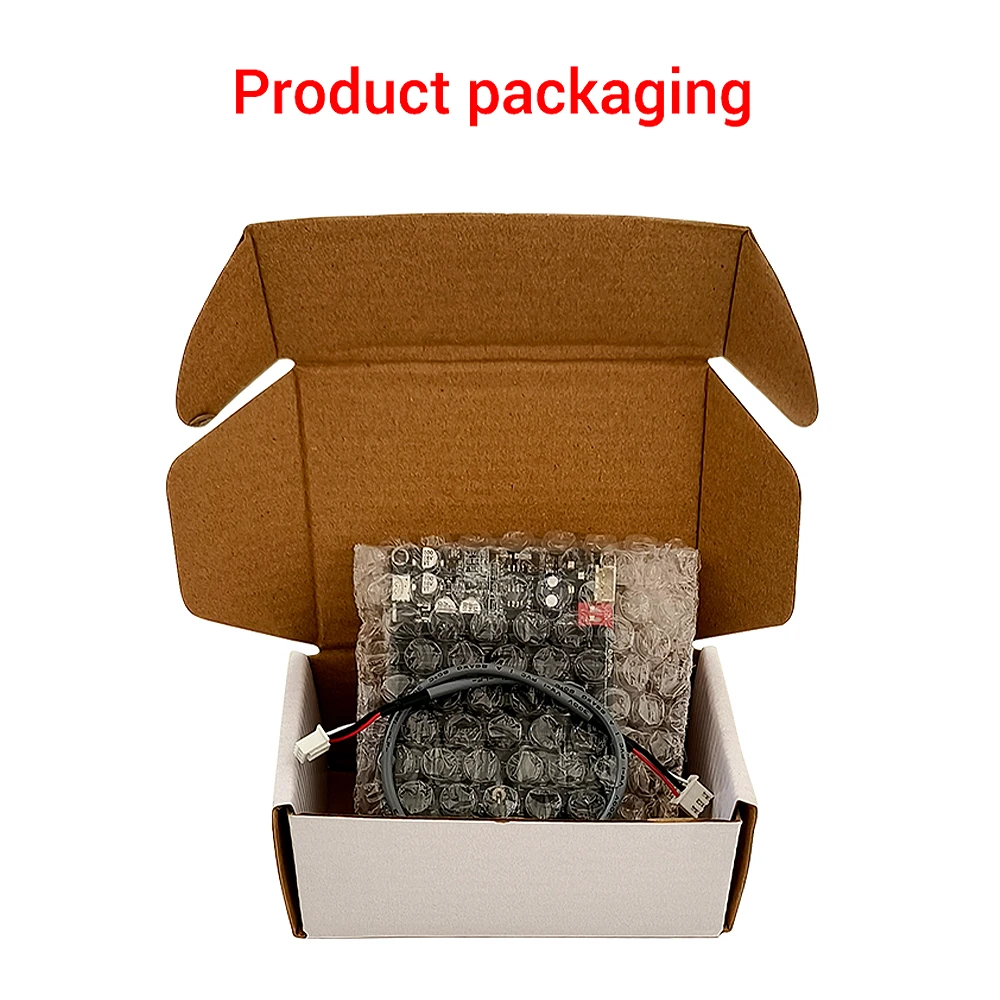

Paket beinhaltet
1X Leistungsverstärkerplatine

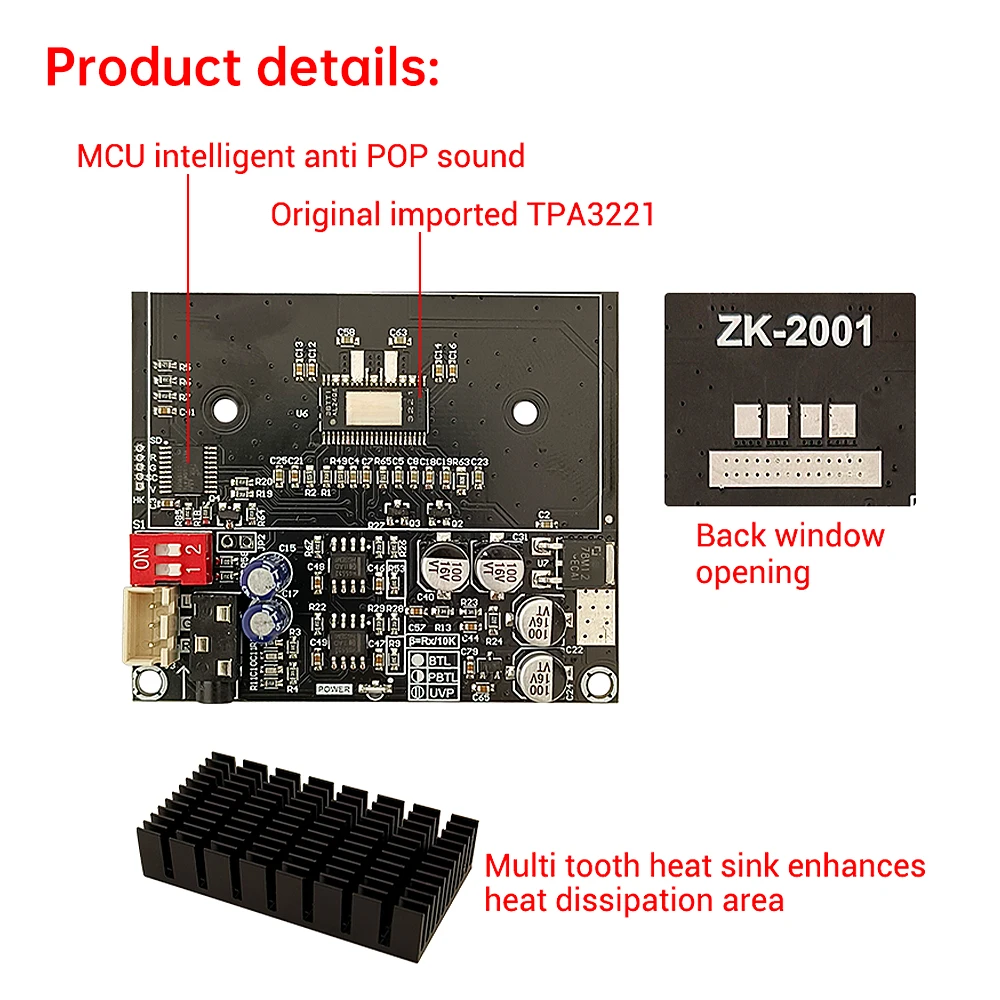

Produktdetails in Bildern

Produkteigenschaften

Markenname

diymore

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

Standard

Verlustleistung

0.01-0.05W

ist kundenspezifisch

Ja

Menge

1

Betriebstemperatur

20℃ - +70℃

Anwendung

SPEAKER

Paket

TQFP

Amplifier chip

TPA3221

Product Model

2001
