SP3485 RS485 zu TTL UART Serieller Konverter Modul 3.3V Halbduplex-Transceiver-Board für MCU Industrielle Kommunikation

Produktbeschreibung

RS485-zu-TTL-Modul RS485 RS485-Kommunikationsmodul Modul SP3485 Breakout

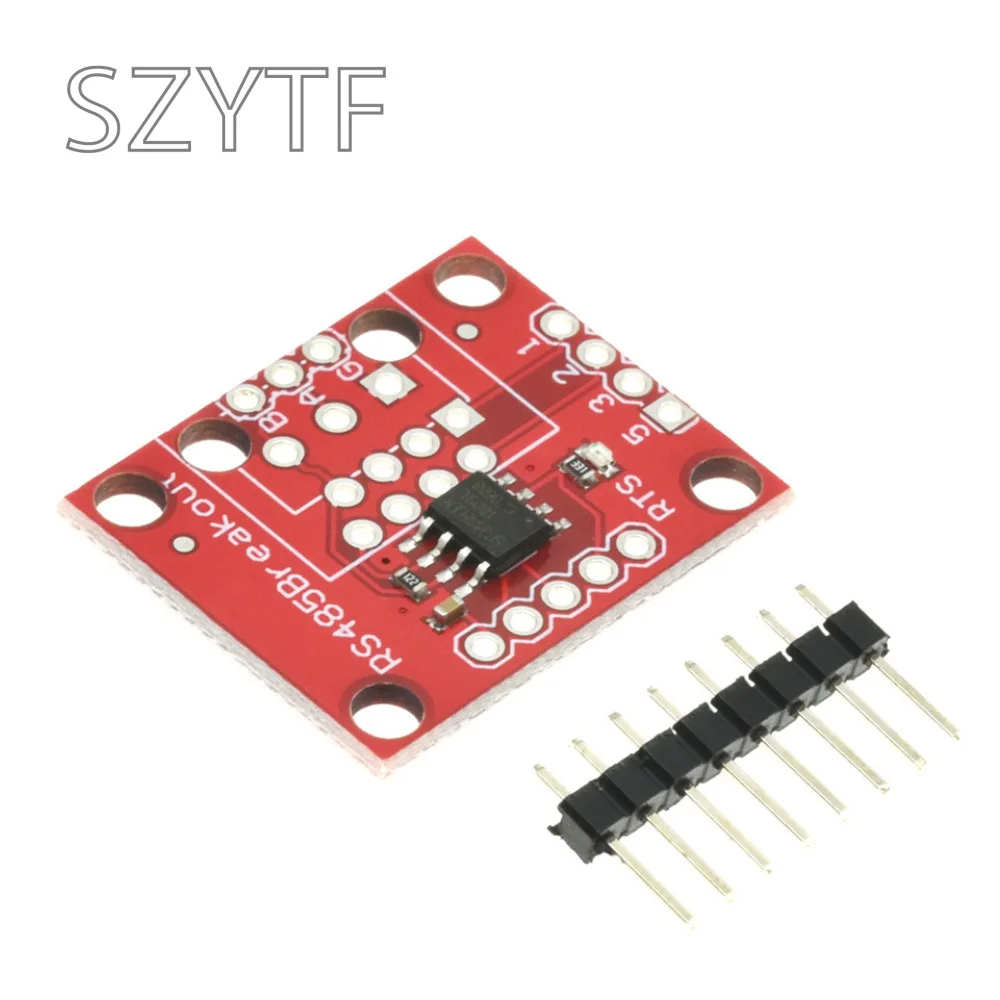

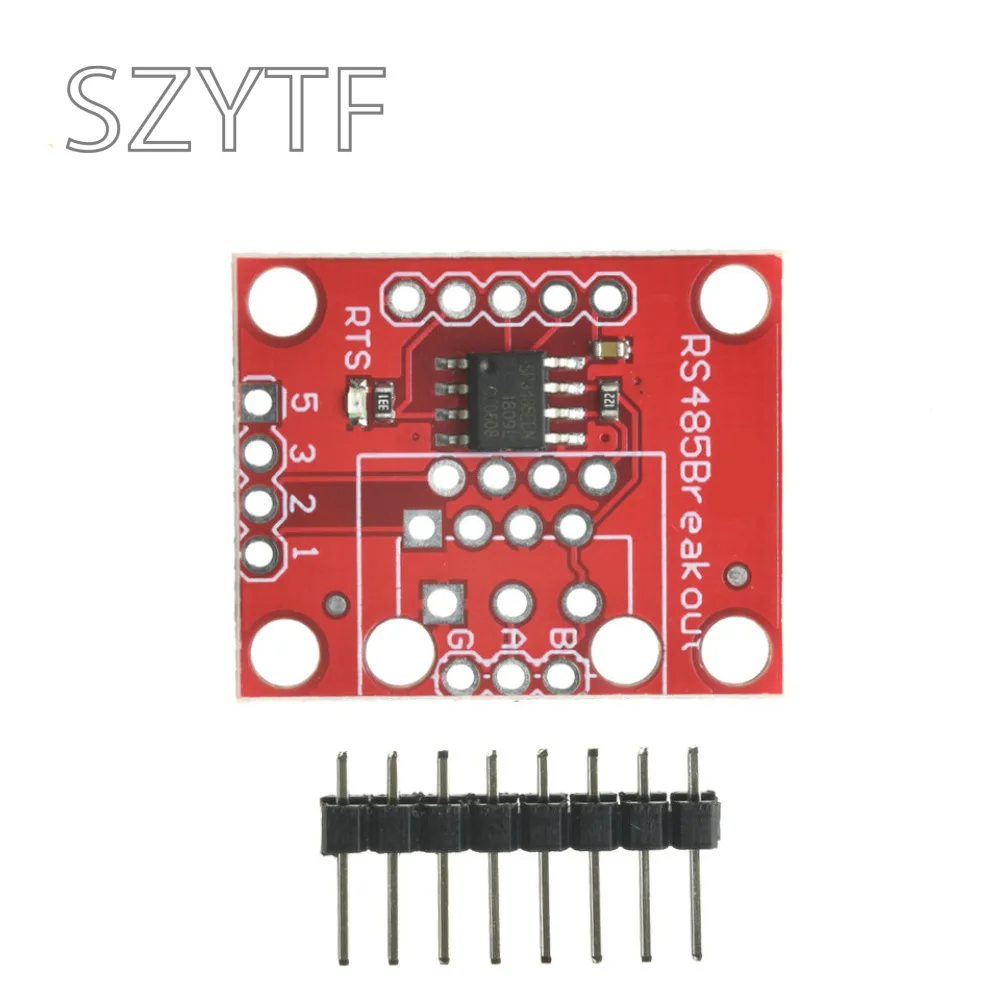

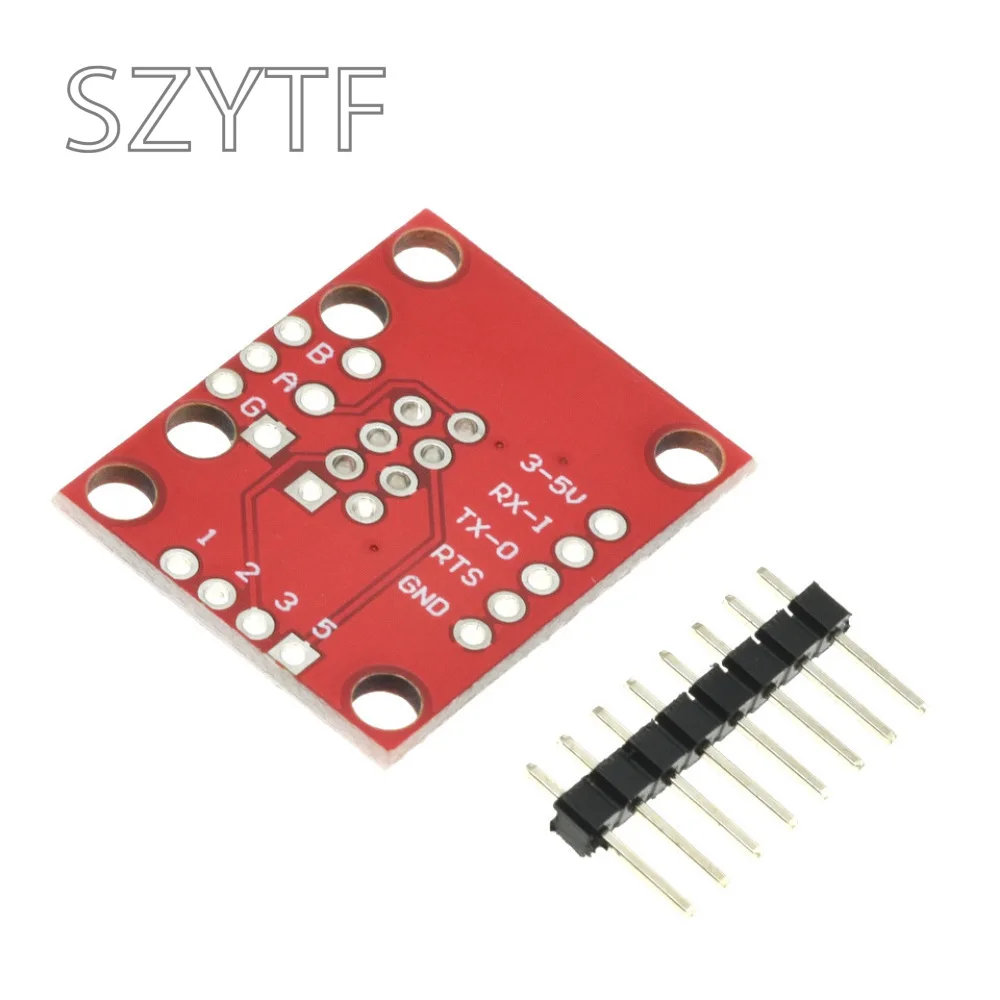

Beschreibung: Dies ist ein Breakout-Board für den SP3485 RS-485-Transceiver-IC, das einen seriellen UART-Stream in RS-485 umwandelt.Der SP3485 ist ein Halbduplex-Transceiver, sodass er jeweils nur in eine Richtung kommunizieren kann, aber er kann Übertragungsgeschwindigkeiten von bis zu 10 Mbps erreichen.Dieses Board benötigt nur sehr wenig Strom und kann mit einer einzelnen +3,3VDC-Stromversorgung betrieben werden.
Dieses Breakout-Board enthält den SP3485 RS-485-Transceiver, den Filterkondensator und andere im Schaltplan gezeigte Komponenten.Wir haben den RS-485-Ausgang auf drei verschiedene Anschlüsse aufgeteilt: (1) einen RJ-45-Stecker, (2) einen 3-poligen 3,55-mm-Schraubanschluss und (3) einen 3-poligen Steckverbinder mit 0,1"-Rastermaß; keiner dieser Ausgangsanschlüsse ist bestückt.
Funktionen
Vollständig ausgestattet mit SP3485 RS-485-Transceiver und unterstützenden Komponenten.
Betrieb mit einer einzelnen +3,3V-Stromversorgung.
Kompatibel mit +5,0V-Logik
RS-485-Ein-/Ausgang ist auf RJ-45-Anschluss, 3,5-mm-Schraubklemme und 0,1"-Raster-Header ausgehoben.
Driver/Receiver-Aktivierung verbunden mit der RTS-Leitung
7V bis +12V Gleichtakt-Eingangsspannungsbereich
Ermöglicht bis zu 32 Transceiver auf dem seriellen Bus.
Kurzschlussschutz des Treiberausgangs

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

3.3V

Verlustleistung

Standard

ist kundenspezifisch

Ja

Betriebstemperatur

40°C ~ 85°C

Anwendung

Electronic Experiment
