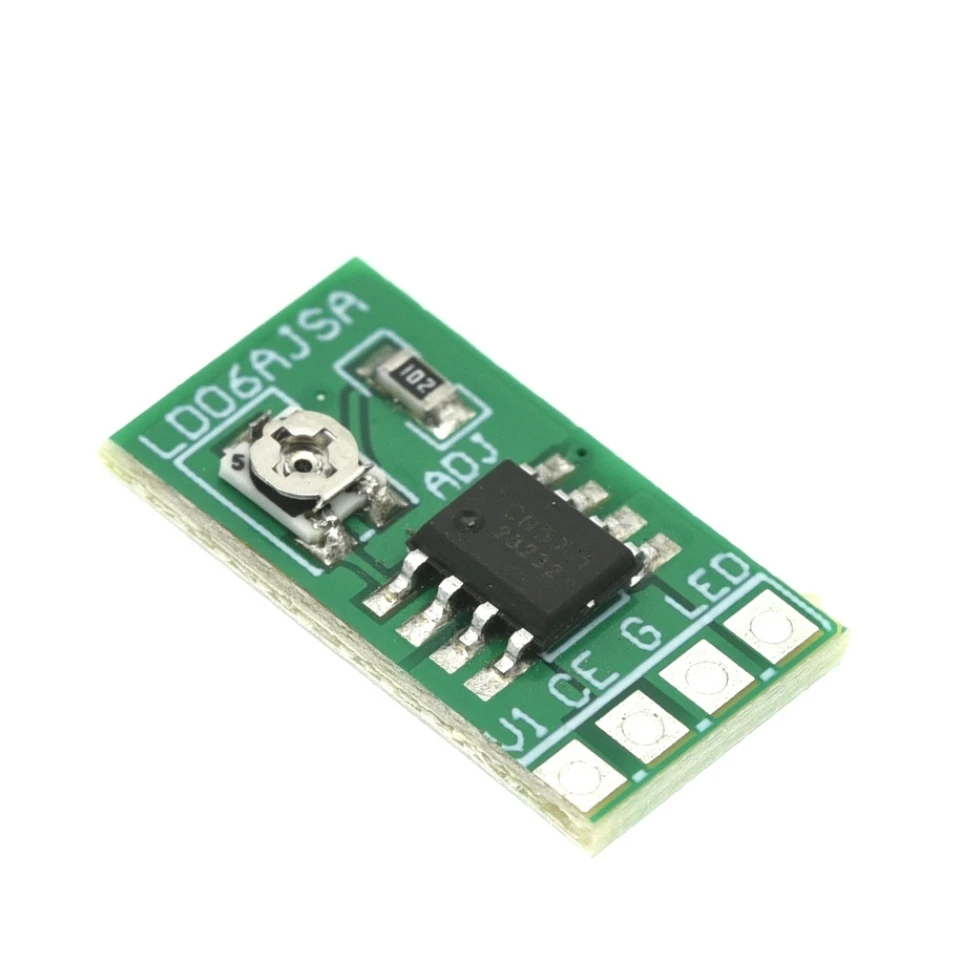

DC 2,8-6V 30-1500mA LED-Treiber 9W Konstantstrom Einstellbares Modul PWM-Steuerung Dimmplatine
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 8–16 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung
Produktparameter
1.Betriebsspannung: DC 2,8-6V (für 3V 3,3V 3,7V 4,5V 5V 6V LED-Treiber)
2.Ausgangsstrom: 30-1500MA
3.Maximale Ausgangsleistung: 9W
Kann 1-16 LEDs mit 2,8-6V betreiben.
(Der maximale Strom überschreitet nicht 1,5A)
4.Aktuelle Regelung: 1 durch einstellbaren Widerstand; 2 Regelung der Temperatur des Steuerchips durch PWM-Signal
Über-LED-Stromschutz
Betriebstemperaturbereich

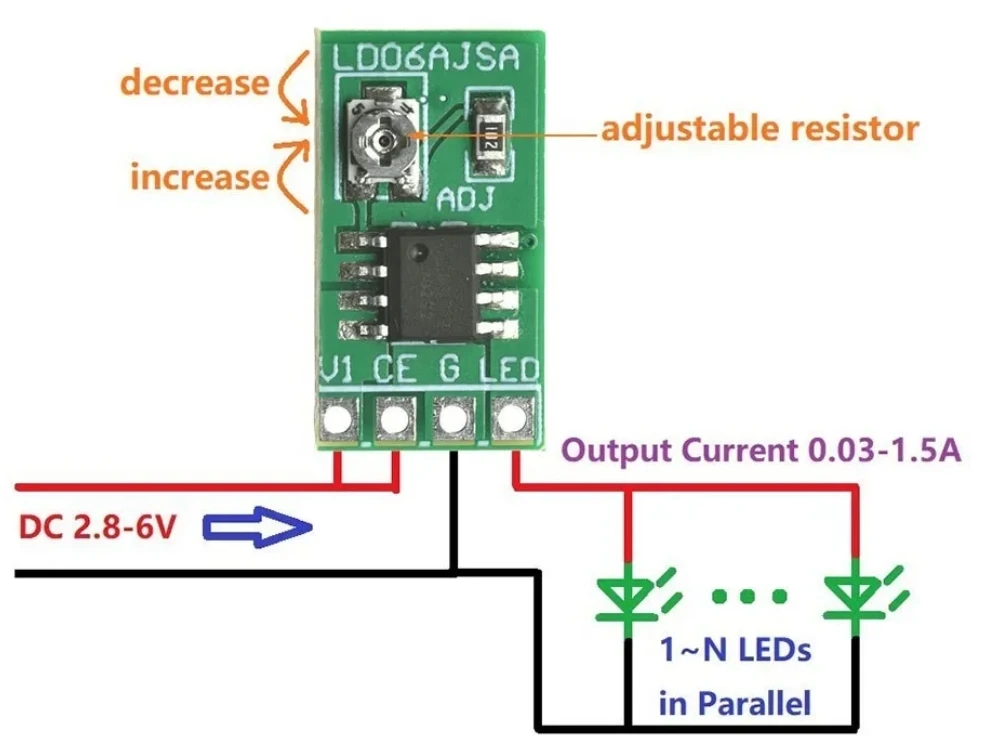

Anwendung 1
Verbinden Sie die Leitungen gemäß der folgenden Abbildung, verwenden Sie einen geeigneten Schraubendreher und drehen Sie den einstellbaren Widerstand sanft und langsam.

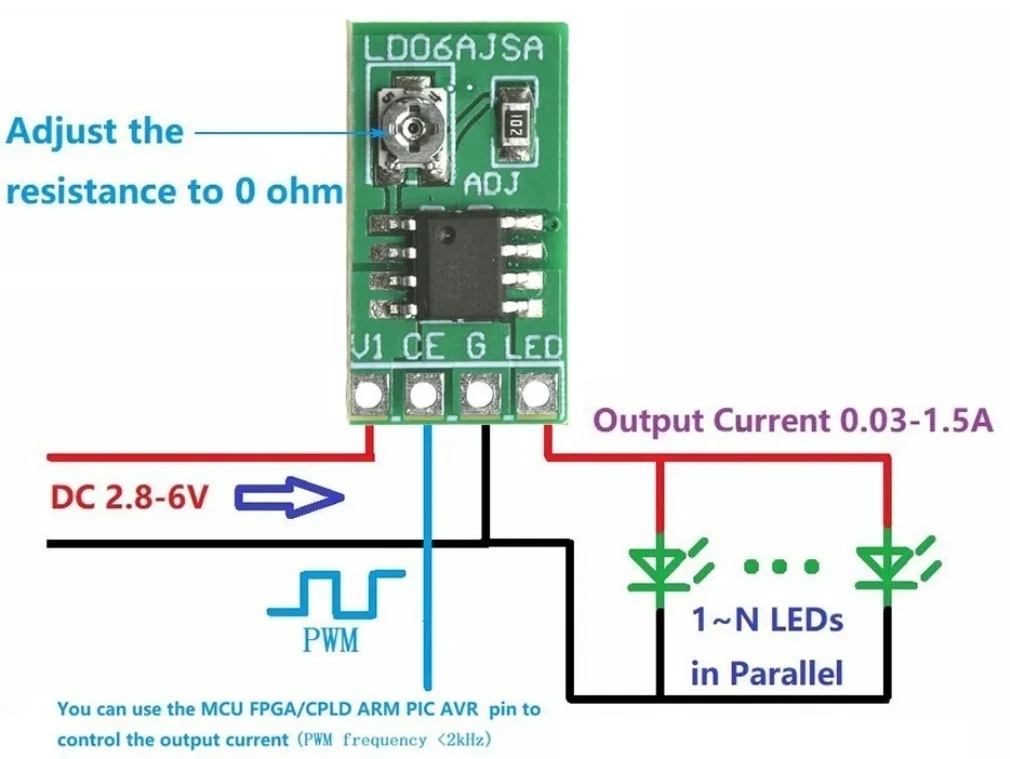

Anwendung 2
Stellen Sie den einstellbaren Widerstand auf 0 Ohm ein (oder maximieren Sie den Strom gemäß Anwendung 1) und verwenden Sie dann das PWM-Ausgangssignal der MCU, um den LED-Ausgangsstrom zu steuern. Die Frequenz des PWM-Signals sollte weniger als 2 kHz betragen.
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- SZYTF
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- LED Driver
- Versorgungsspannung
- DC 2.8-6V
- Verlustleistung
- 9W
- ist kundenspezifisch
- Ja
- Betriebstemperatur
- 40 - +85 ℃
- Anwendung
- LED Constant Current
