XL6019 DC-DC-Boost-Konverter 3-35V auf 5-40V 5A Step-Up-Stromversorgungsmodul Einstellbarer Spannungsregler

Produktbeschreibung

Beschreiben
Der XL6019 ist ein monolithischer integrierter Schaltkreis, der speziell für Boost- und Buck-Boost-Anwendungen entwickelt wurde.Es kann mit einer Eingangsspannung von DCSV bis 40V arbeiten, mit geringer Restwelligkeit und integriertem Leistungs-MOS.Der XL6019 verfügt über einen eingebauten Oszillator mit fester Frequenz und eine Frequenzkompensationsschaltung, was das Schaltungsdesign vereinfacht.
Der PWM-Regelkreis kann den Arbeitszyklus linear von 0 bis 90 % einstellen.Eingebaute Überstromschutzfunktion und EN-Pin-Logikpegel-Abschaltfunktion.
Parameter
Modellspezifikationen: XL6019 Boost-Modul
Modulart: nicht isolierter Boost (BOOST)
Gleichrichtungsmethode: Asynchrone Gleichrichtung
Eingangsbereich: Grenzwert 3-40V, empfohlener Wert 3V-35V
Ausgangsbereich: Grenzwert 5-45V, empfohlener Wert 5V-40V (durch Drehen des Potentiometers)
Eingangsstrom: Grenzwert 0-5A, empfohlener Wert 0-3A
Umwandlungseffizienz: bis zu 94%
Schaltfrequenz: 220 kHz, die Schaltnetzteiltechnologie der zweiten Generation
Ausgangsrippel: weniger als 100mV
Lastregelung: ±0,5%
Spannungsregulierungsrate: ±0,5%
Betriebstemperatur-Grenzwert: -40°C~+150°C, empfohlener Wert -20°C~+85°C
Schutz vor umgekehrter Verbindung: Eingang 40V Rückwärtsverbindungsschutz
Funktionen
1,5V bis 40V großer Eingangsspannungsbereich, 2,1-25V Ausgangsspannung, Abtastspannung
3.SW integrierte Überspannungsschutzfunktion

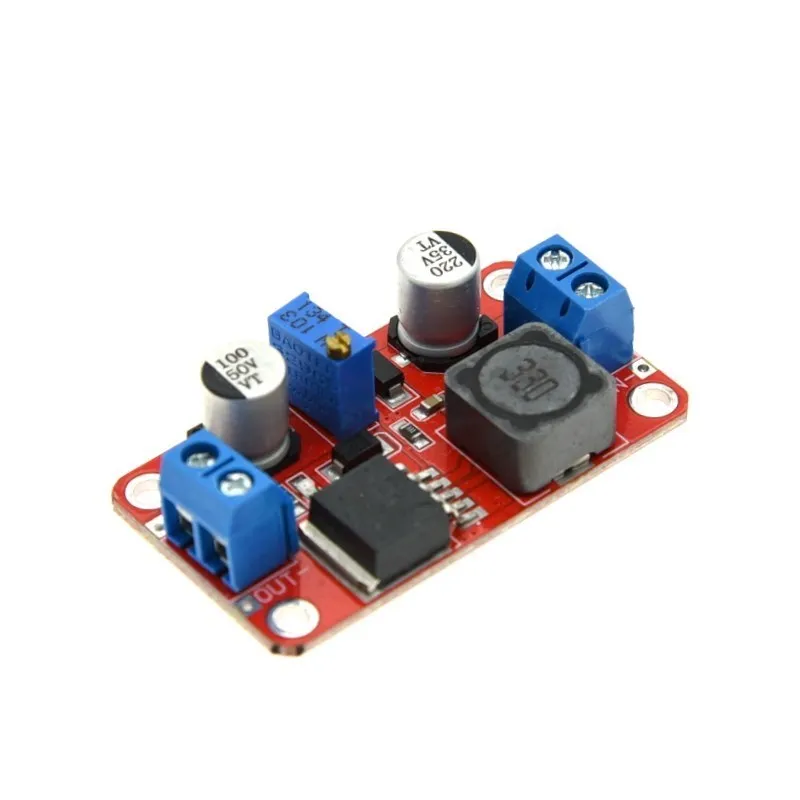

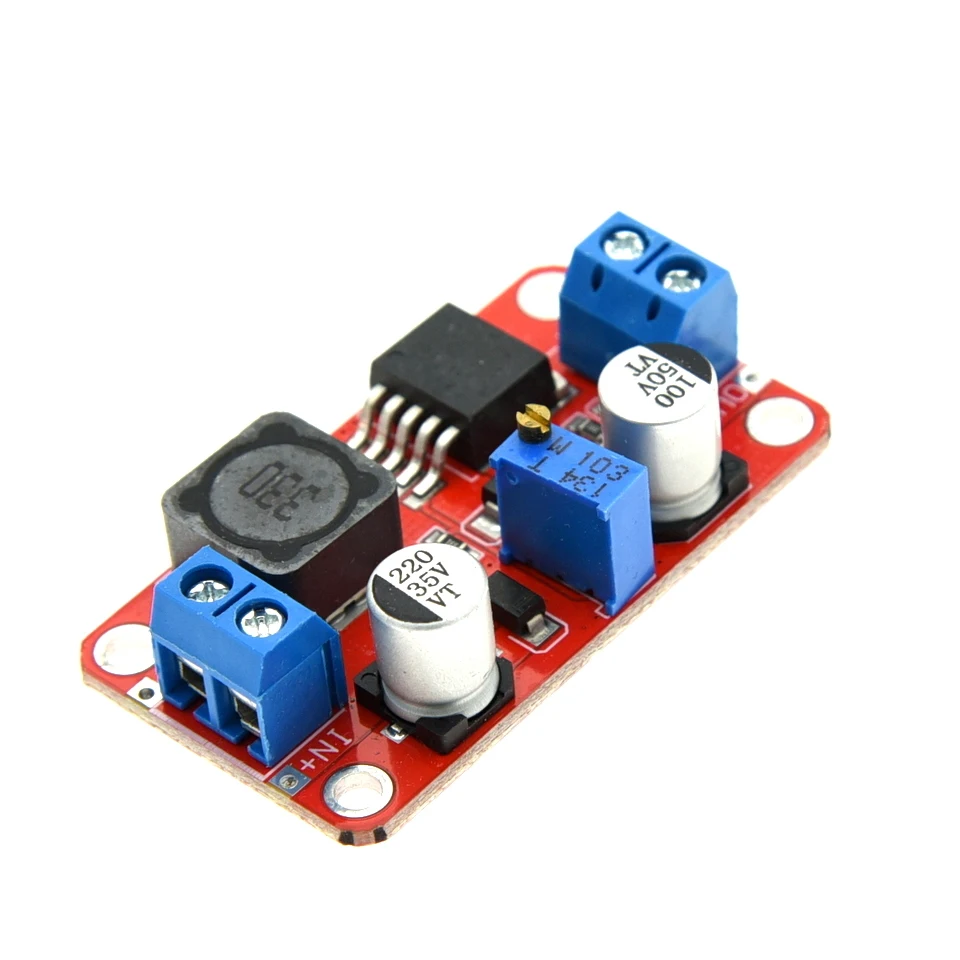

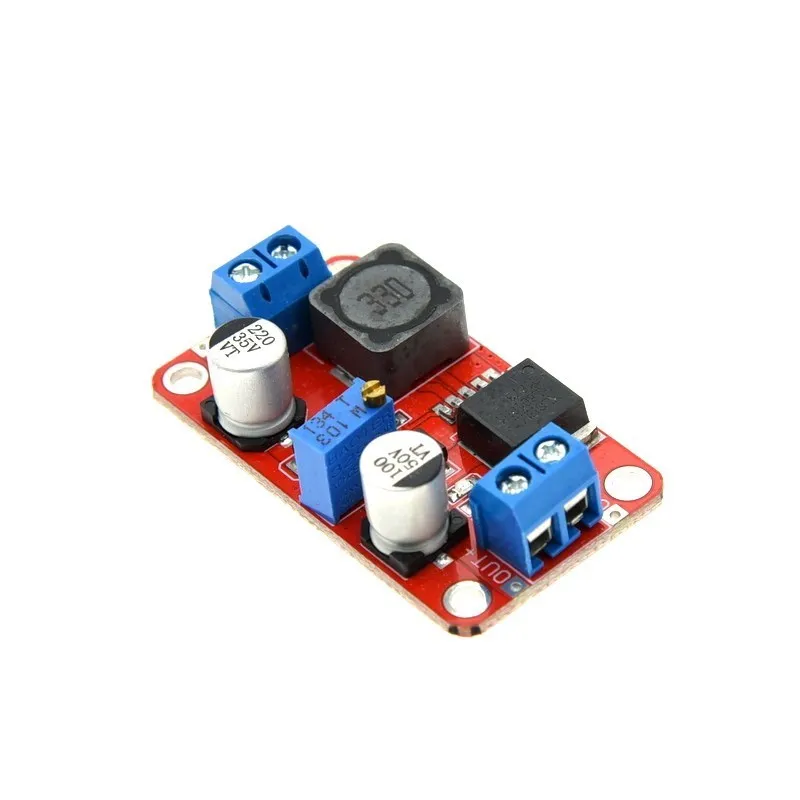

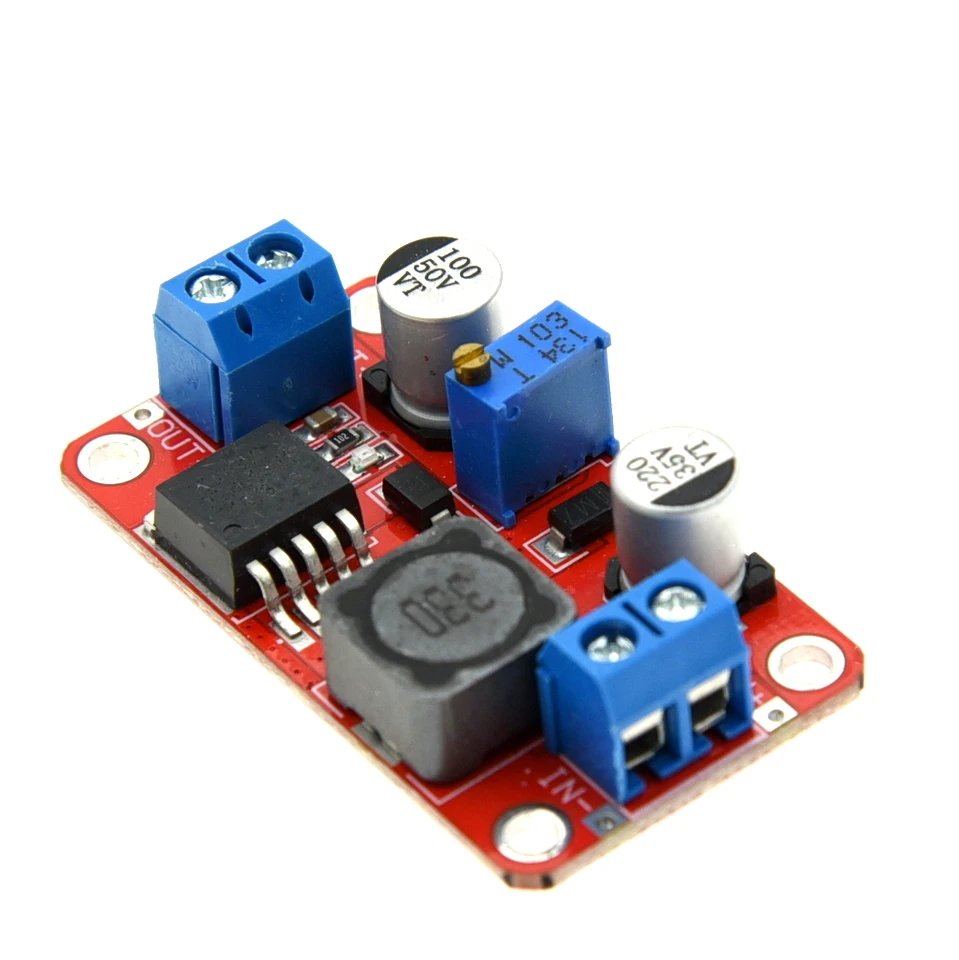

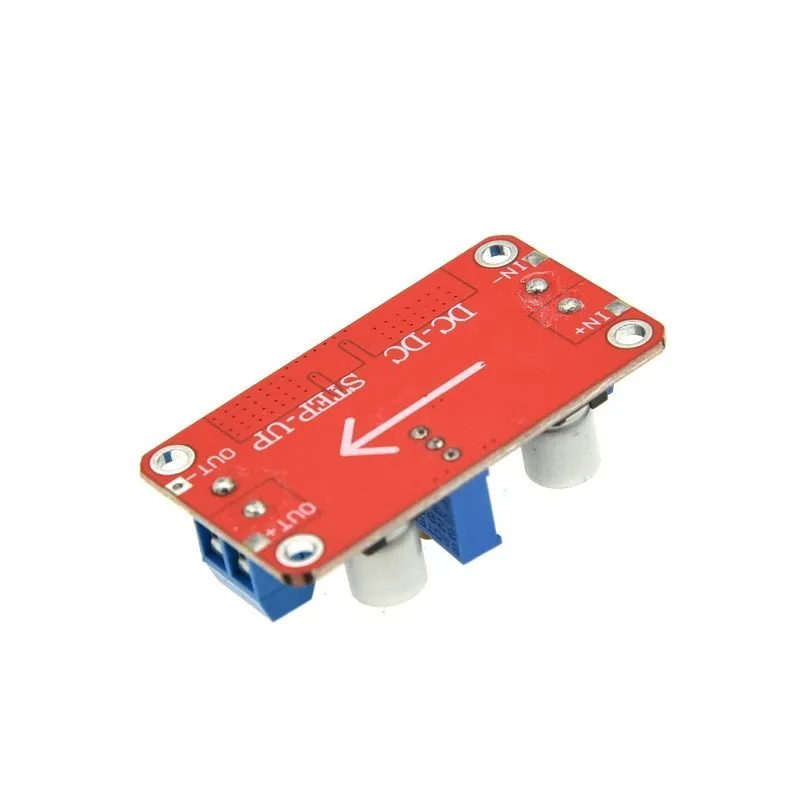

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

3-35V

Verlustleistung

30W

ist kundenspezifisch

Ja

Menge

1

Betriebstemperatur

40-+85

Anwendung

Computer
