integrierte Schaltung

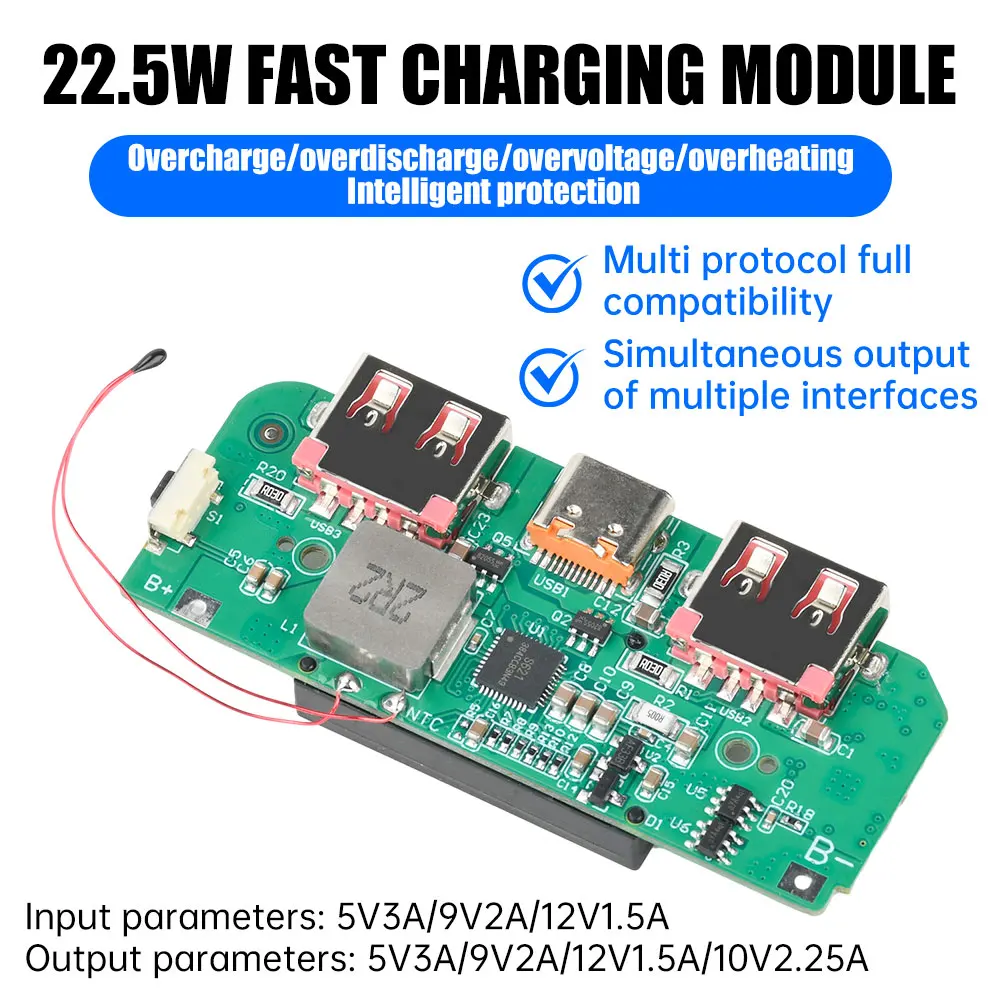

Digitales Display Schnelllade-Modul 22,5W TFT-Farbbildschirm Mobile Stromversorgung 3,7V Ternäre Lithium-Batterie-Motherboard für Elektronik

11,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

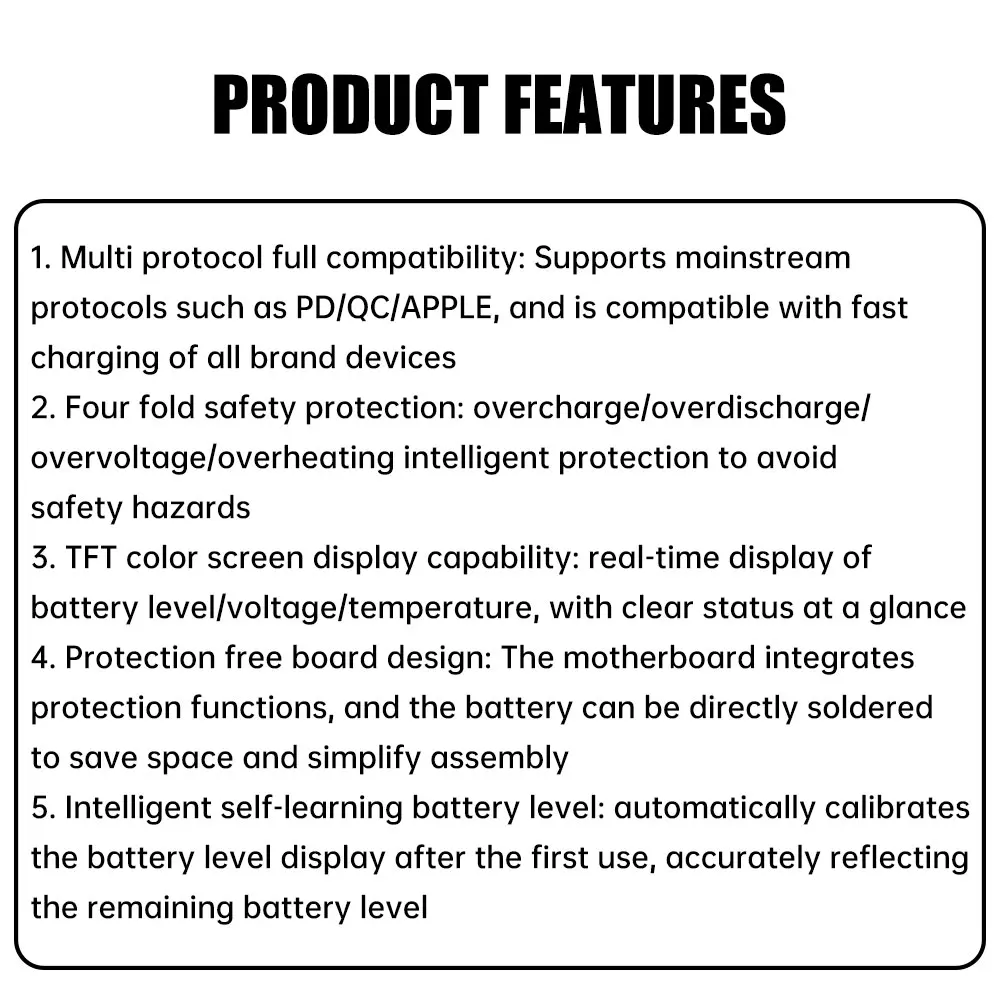

Funktionen
1.Multi-Protokoll-Kompatibilität: Unterstützt PD/QC/APPLE und andere gängige Protokolle, wodurch es sich an das Schnellladen aller Gerätemarken anpasst.

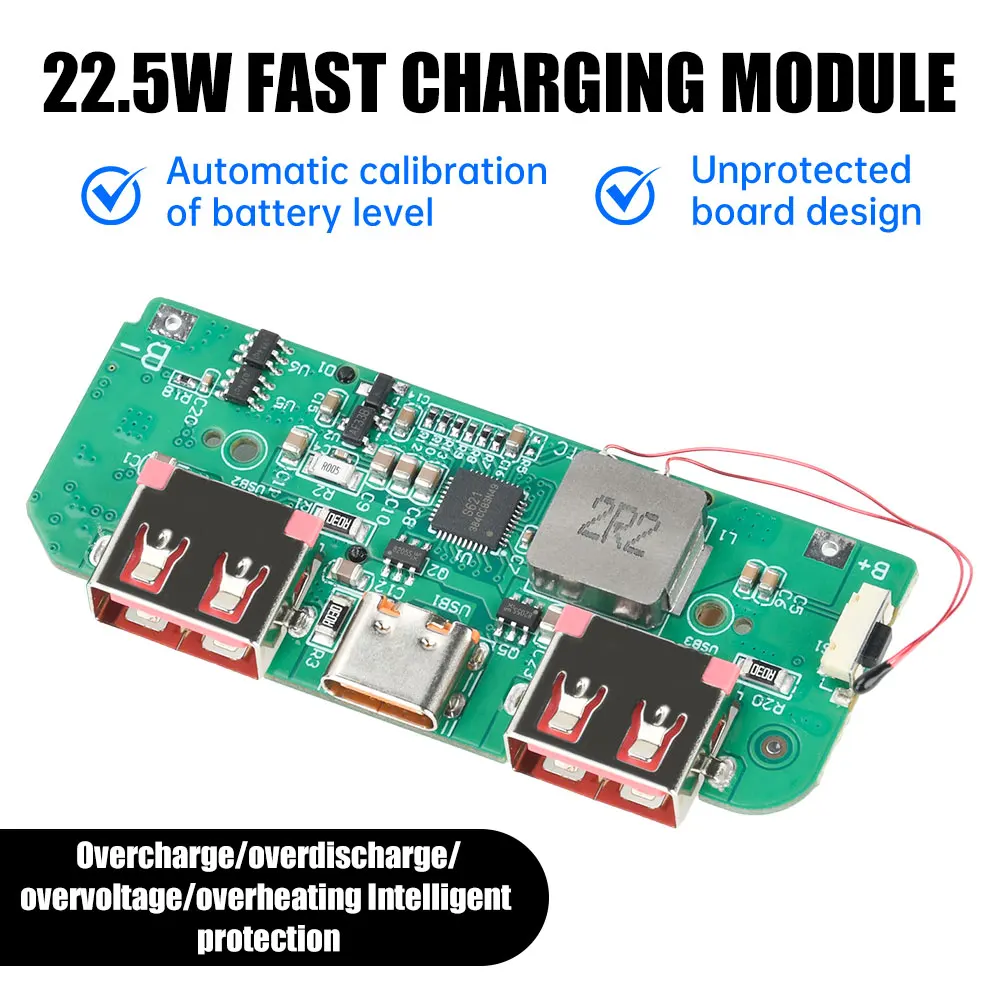

2.Vierfacher Sicherheitsschutz: intelligenter Schutz vor Überladung/Überentladung/Überspannung/Überhitzung, um potenzielle Sicherheitsrisiken zu vermeiden.

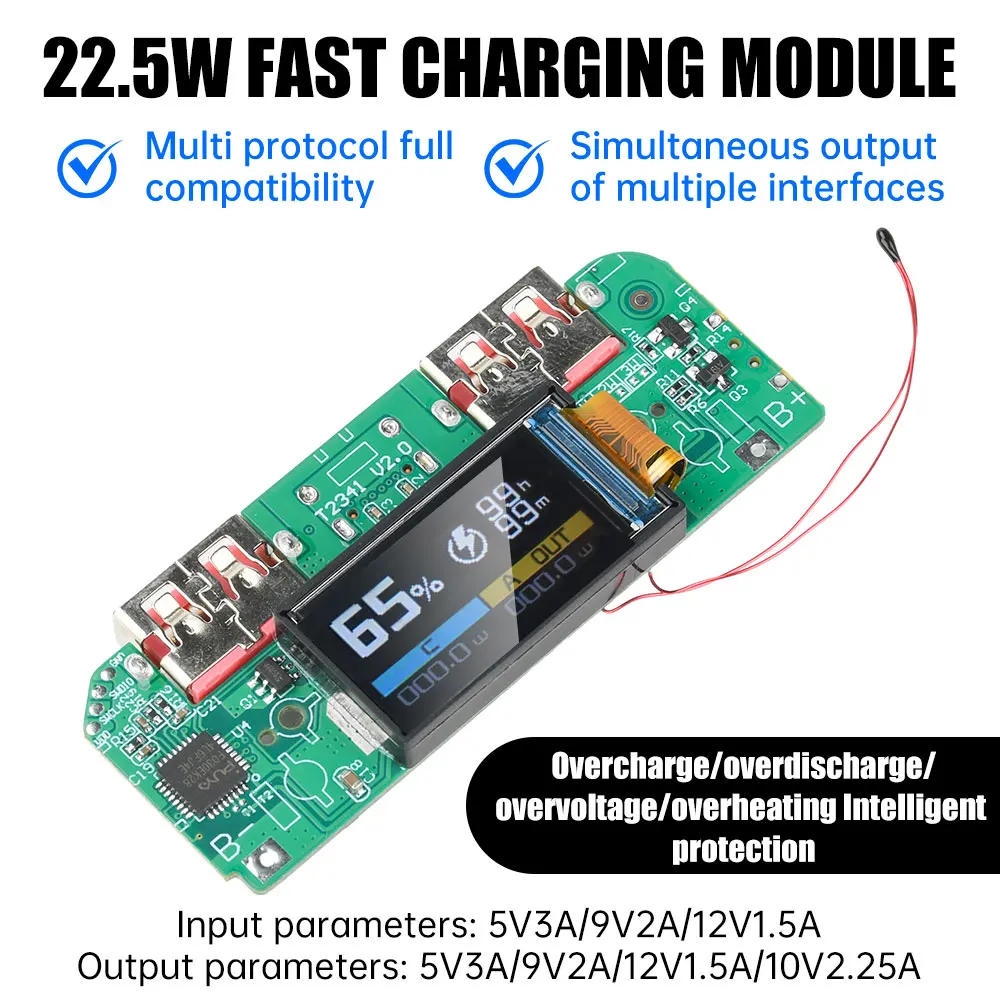

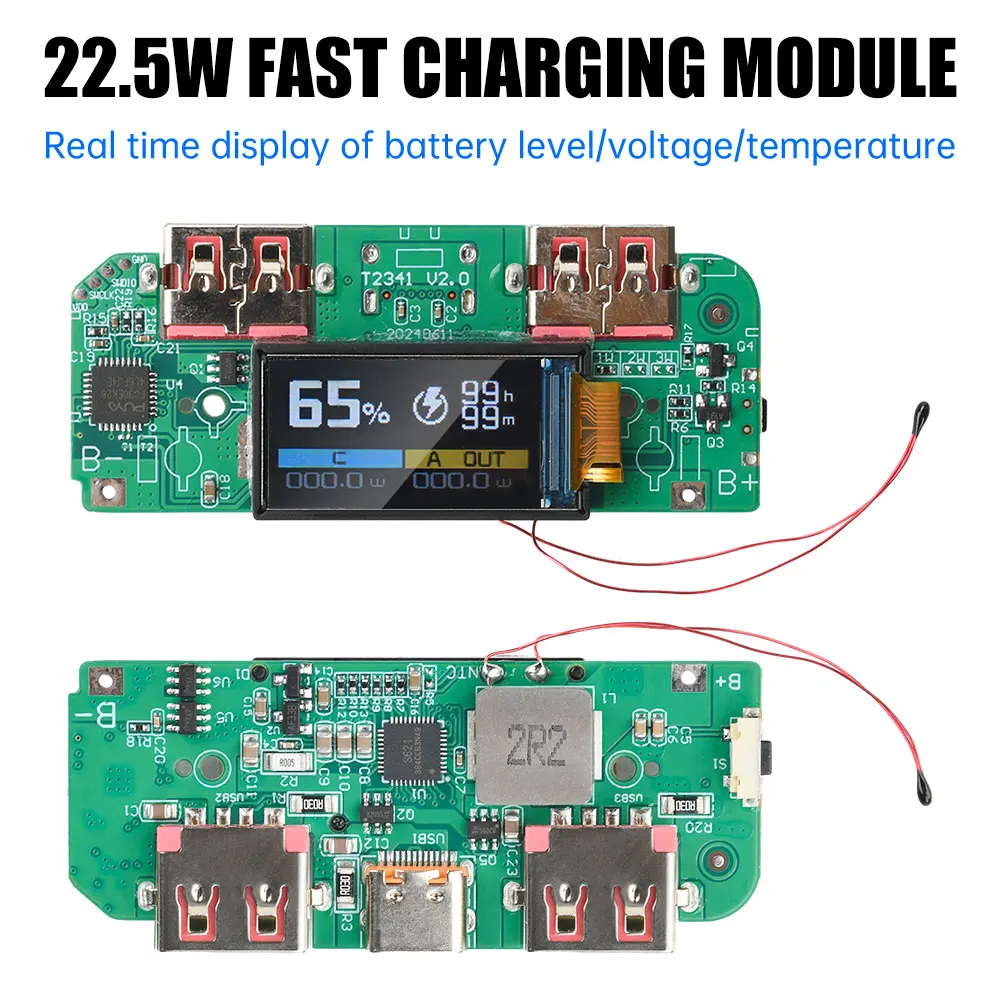

3.TFT-Farbdisplay: Echtzeit-Anzeige von Leistung/Spannung/Temperatur, Status auf einen Blick.

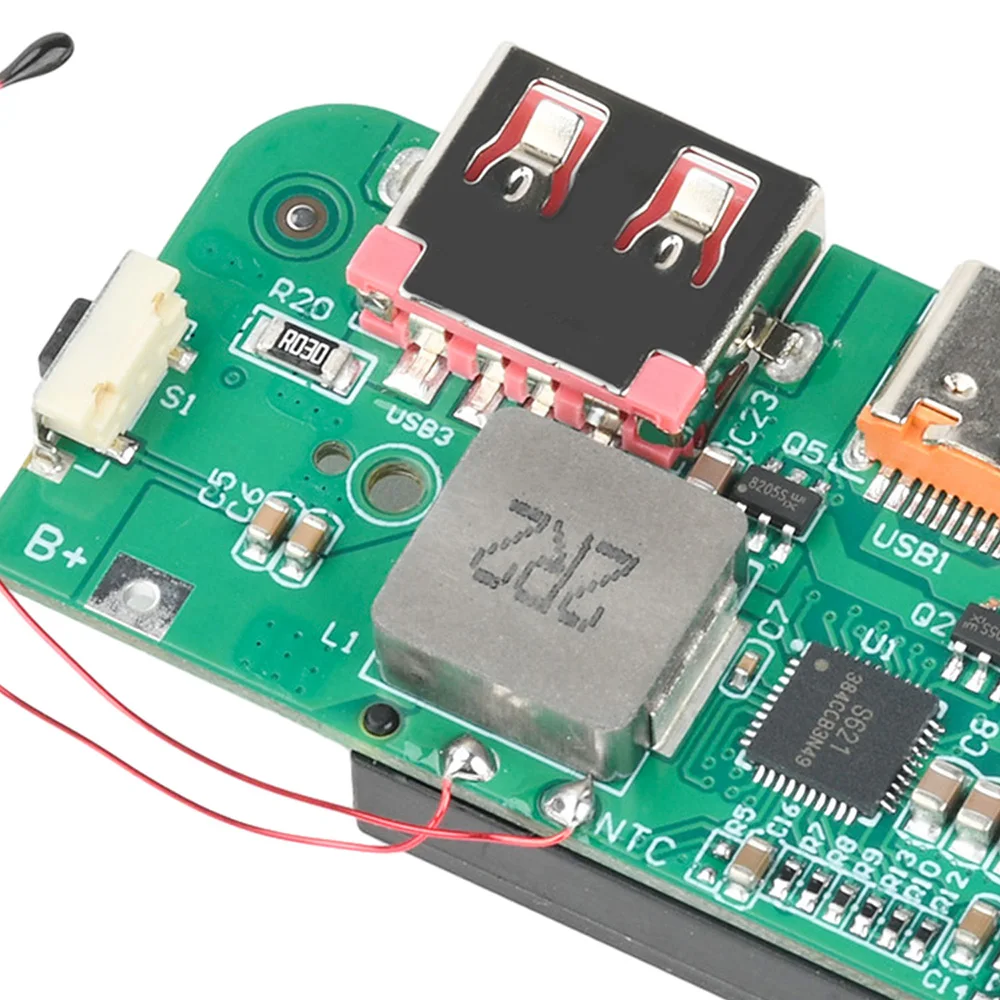

4.Schutzfreies Platinendesign: Integrierte Schutzfunktion auf der Hauptplatine, direktes Anschließen der Batterie zur Platzersparnis und Vereinfachung der Montage.
5.Intelligente Selbstlernfunktion: Kalibriert die Leistungsanzeige nach der ersten Verwendung automatisch und zeigt die verbleibende Batterieleistung genau an.

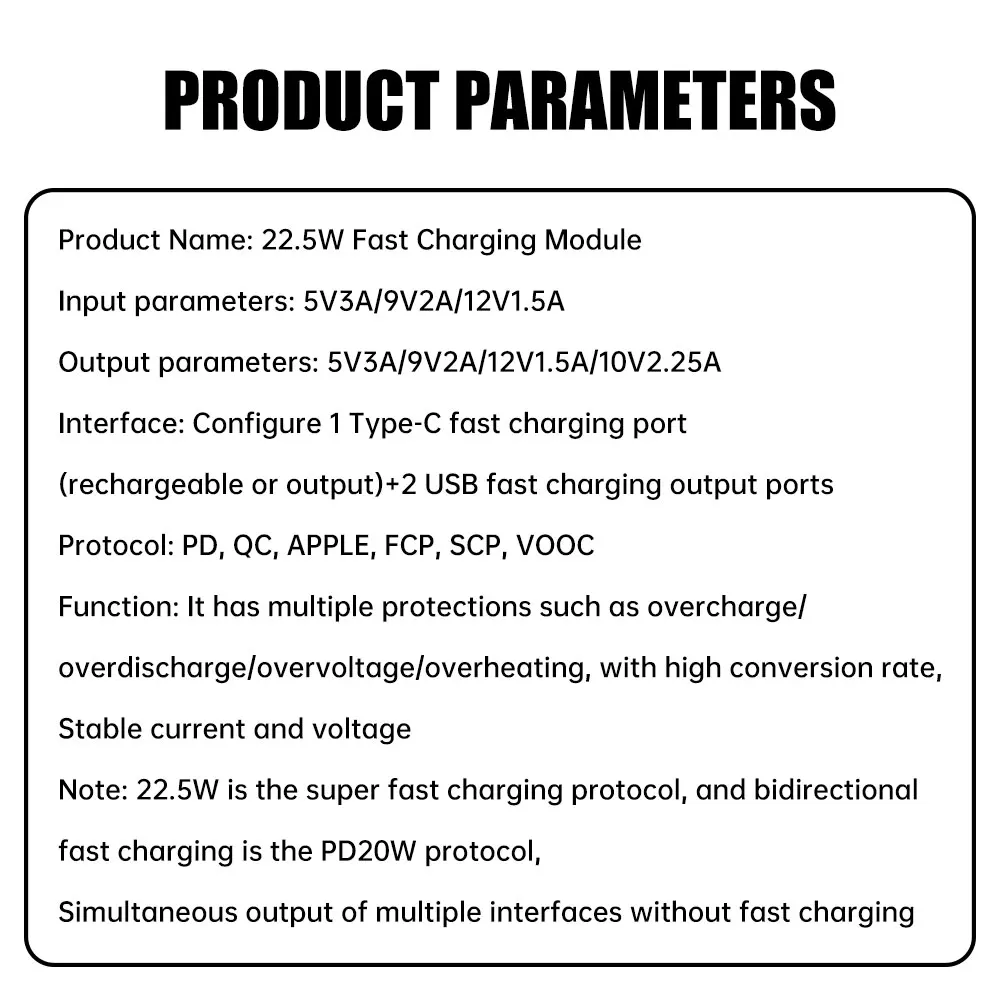

Parameter
Produktname: 22,5W Schnelllade-Modul

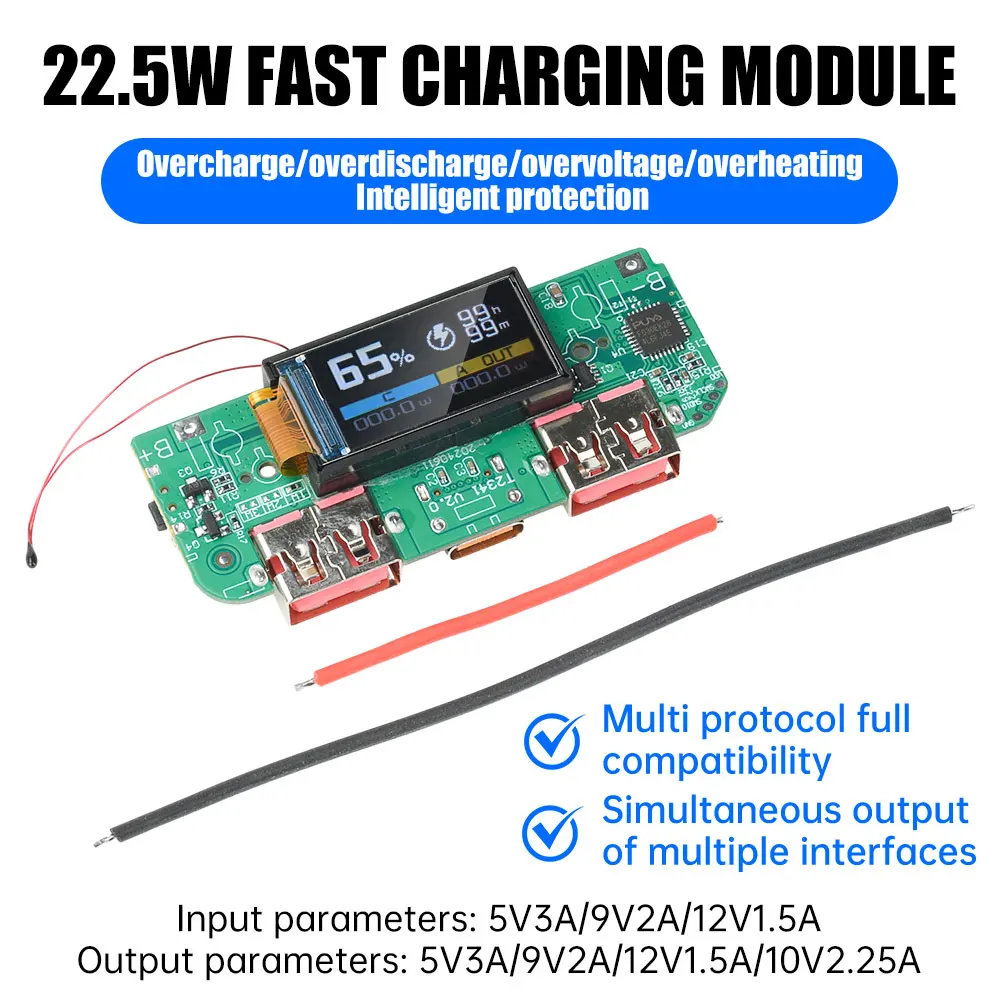

Eingangsparameter: 5V3A/9V2A/12V1.5A
Ausgangsparameter: 5V3A/9V2A/12V1.5A/10V2.25A
Schnittstellen: 1 Typ-C-Schnellladeanschluss (kann sowohl zum Laden als auch zum Ausgeben verwendet werden) + 2 USB-Schnellladeausgangsanschlüsse

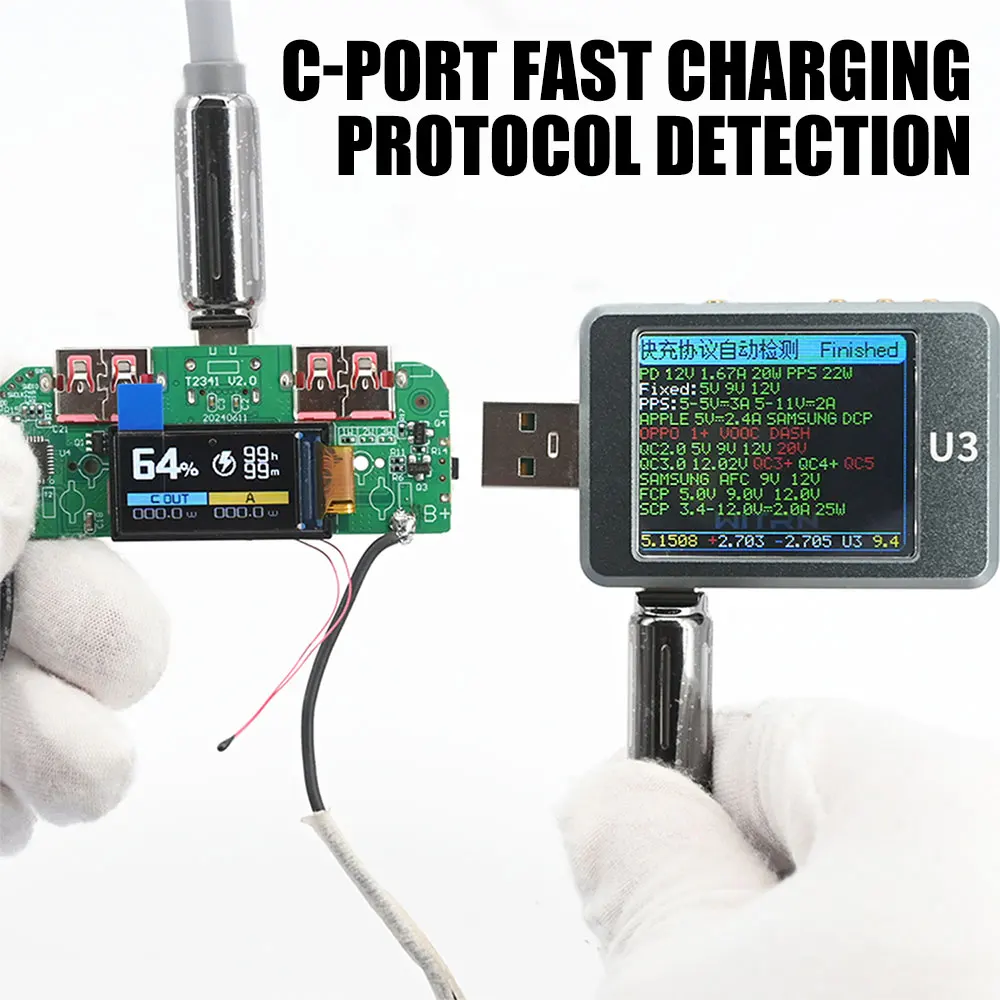

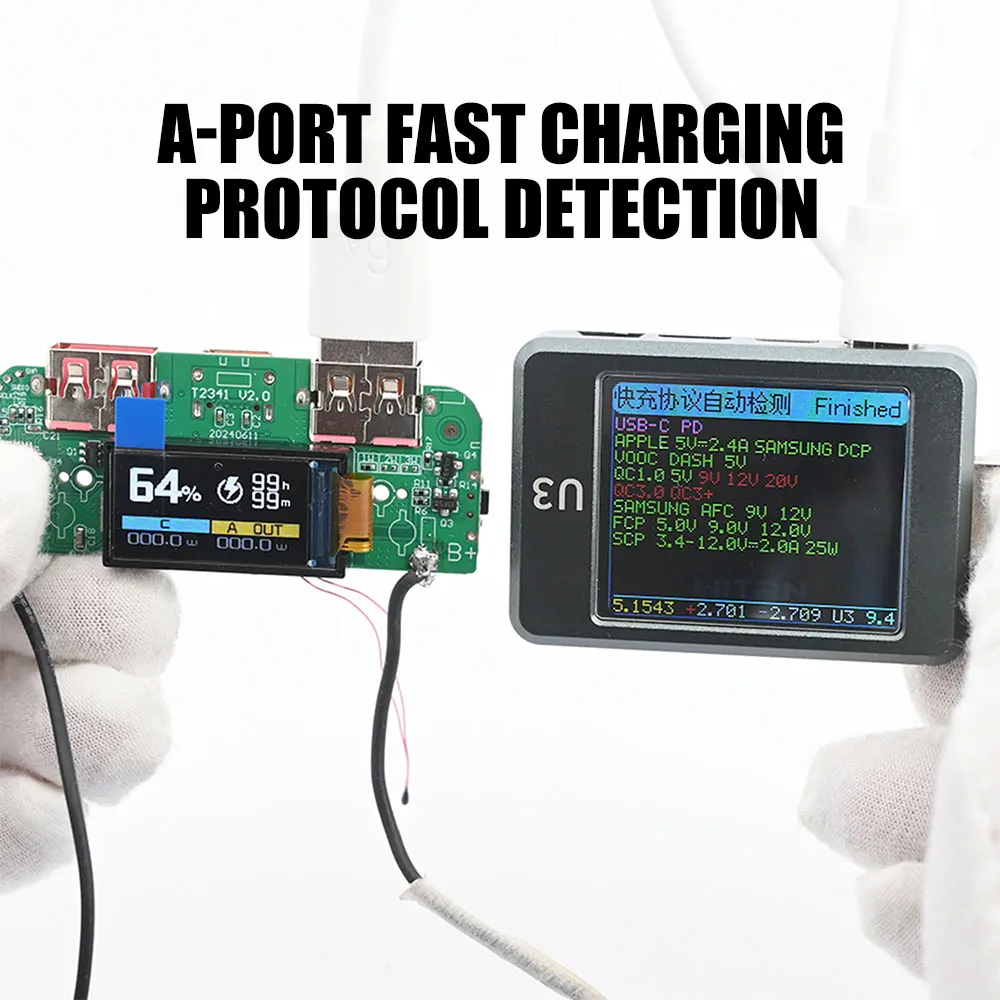

Protokoll: PD, QC, APPLE, FCP, SCP, VOOC
Funktion: mit Schutz vor Überladung / Tiefentladung / Überspannung / Überhitzung und anderen Schutzfunktionen, hohe Umwandlungsrate, Strom- und Spannungsstabilität
Hinweis: 22,5W ist das Superschnellladeprotokoll, bidirektionales Schnellladen ist das PD20W-Protokoll, mehrere Schnittstellen können gleichzeitig keine Schnellladung ausgeben.
Montageanleitung
1.Da der Bildschirm des Motherboards empfindlich ist, schalten Sie ihn nach Erhalt bitte ein, um zu testen, ob er nach dem Löten mit Zinn normal funktioniert. Die Bildschirmkabel können durch äußere Kräfte gequetscht werden, was zum Platzen des Bildschirms führen kann. Bitte achten Sie darauf, den Bildschirm bei der Verwendung zu schützen.
2.Bei normalem Gebrauch führen das Verschweißen der Batteriekabel, das Verdrehen der Kabel, die Verwendung von Krokodilklemmen, Federklemmen und andere Zugangsmethoden zu einer unzureichenden Stromversorgung, die das Laden und Entladen beeinträchtigt. Die Plus- und Minuspunkte der Batterie müssen gut isoliert und geschützt sein, um Schäden durch den Kontakt mit der Hauptplatine während des Gebrauchs zu vermeiden.

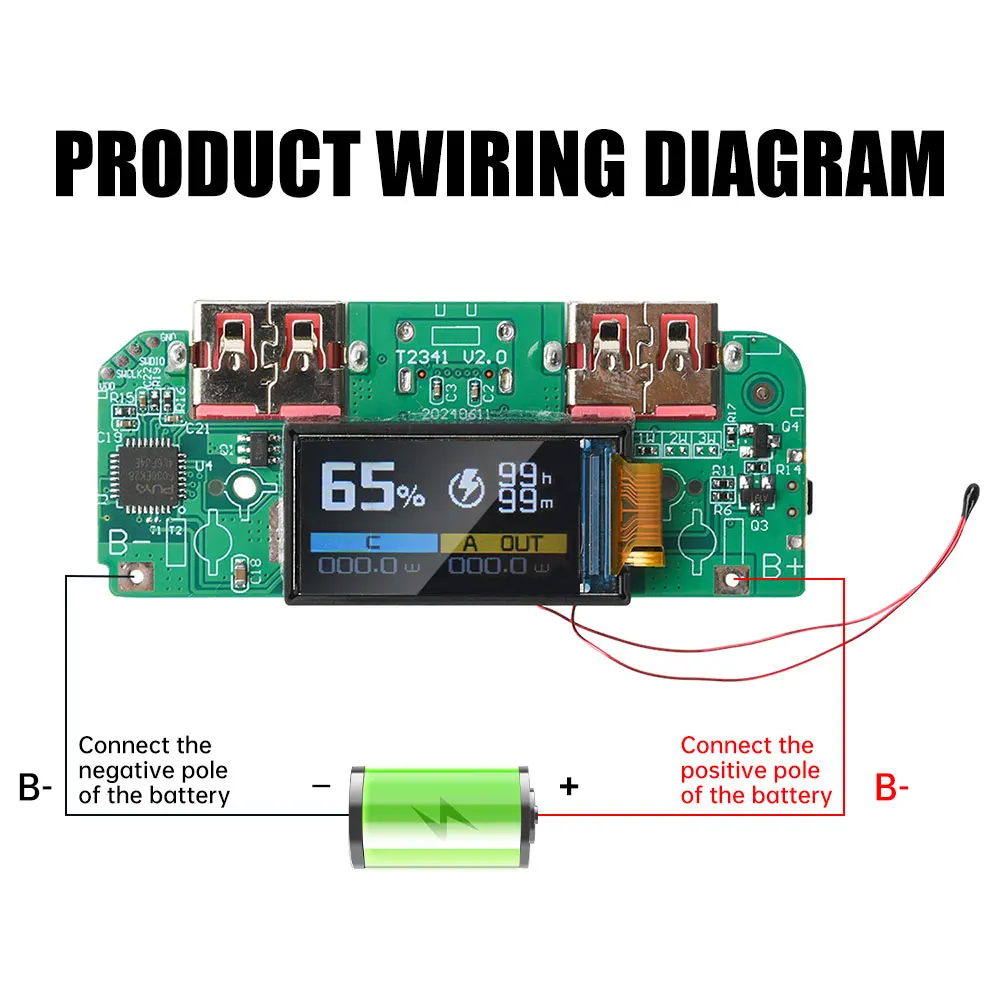

3.Die B+-Position des Motherboards ist mit dem Pluspol der Batterie verbunden, die B--Position ist mit dem Minuspol der Batterie verbunden. Schließen Sie die Verbindung nicht umgekehrt an, da dies das Motherboard beschädigen würde. Eine umgekehrte Verbindung führt zu Schäden am IC der Platine, die sich in Form von Spuren manifestieren können. Es kann nur eine umgekehrte oder direkte Verbindung erfolgen.
4.Zugang zur Batterie zur Verwendung von 3,7V ternären Lithiumbatterien, Lithium-Eisenphosphat-Batterien können nicht verwendet werden, die Batterien müssen parallel geschweißt werden, nicht in Reihe. Eine zu hohe Spannung in der Reihe führt zum Durchbrennen der Hauptplatine.
5.Das Motherboard verfügt über eine Schutzfunktion, sodass beim Schweißen von Batterien keine zusätzliche Schutzplatine erforderlich ist. Die Batterieschutzplatine hat eine Strombegrenzung, bei Überschreitung dieser Begrenzung wird der Ausgang abgeschaltet.
