Encoder 360 P/R / 600 P/R Photoelektrischer Inkremental-Drehgeber 5-24V AB Zweiphasig 6mm Welle

Produktbeschreibung

Beschreibung: Assistent
600 Impulse pro Umdrehung (einphasig 600 Impulse pro Umdrehung, zweiphasig 4-fache Frequenzverdopplung auf 2400 Impulse)
360 P/U (Einphasig 360 Impulse/U, Zweiphasig 4-fache Frequenzverdopplung auf 1440 Impulse)
Stromquelle: DC 5-24V
Schaft: 6*13mm/0,23*0,51"
Größe: 38*35,5mm/1,49*1,39"
AB 2-Phasen-Ausgang, rechteckiger orthogonaler Impulsschaltkreis, der Ausgang ist vom NPN-Ausgangstyp mit offenem Kollektor.
Maximale mechanische Geschwindigkeit: 5000 U/min
Reaktionsfrequenz: 0-20 kHz
Kabellänge: 1,5 Meter
Hinweis: Der AB 2-Phasen-Ausgang darf nicht direkt mit VCC verbunden werden, da sonst die Ausgangstriode durchgebrannt wird. Dies kann aufgrund unterschiedlicher Chargen der Produkte der Fall sein und die Anschlussklemme fehlen.
Verbindung
Grün = A-Phase, Weiß = B-Phase, Rot = Vcc-Strom +, Schwarz = V0
Anwendung: Assistent
Zur Messung der Drehgeschwindigkeit, des Winkels und der Beschleunigung des Objekts sowie der Längenmessung.
Geeignet für die intelligente Steuerung verschiedener Verschiebungsmessungen, automatische Leder-Guillotinenmaschinen mit fester Länge, Längensteuerung bei Stahlschnitten, Messung der menschlichen Körpergröße im zivilen Bereich, Rennroboter für Studenten.
Im Lieferumfang enthalten
1 x Inkrementaler Drehgeber

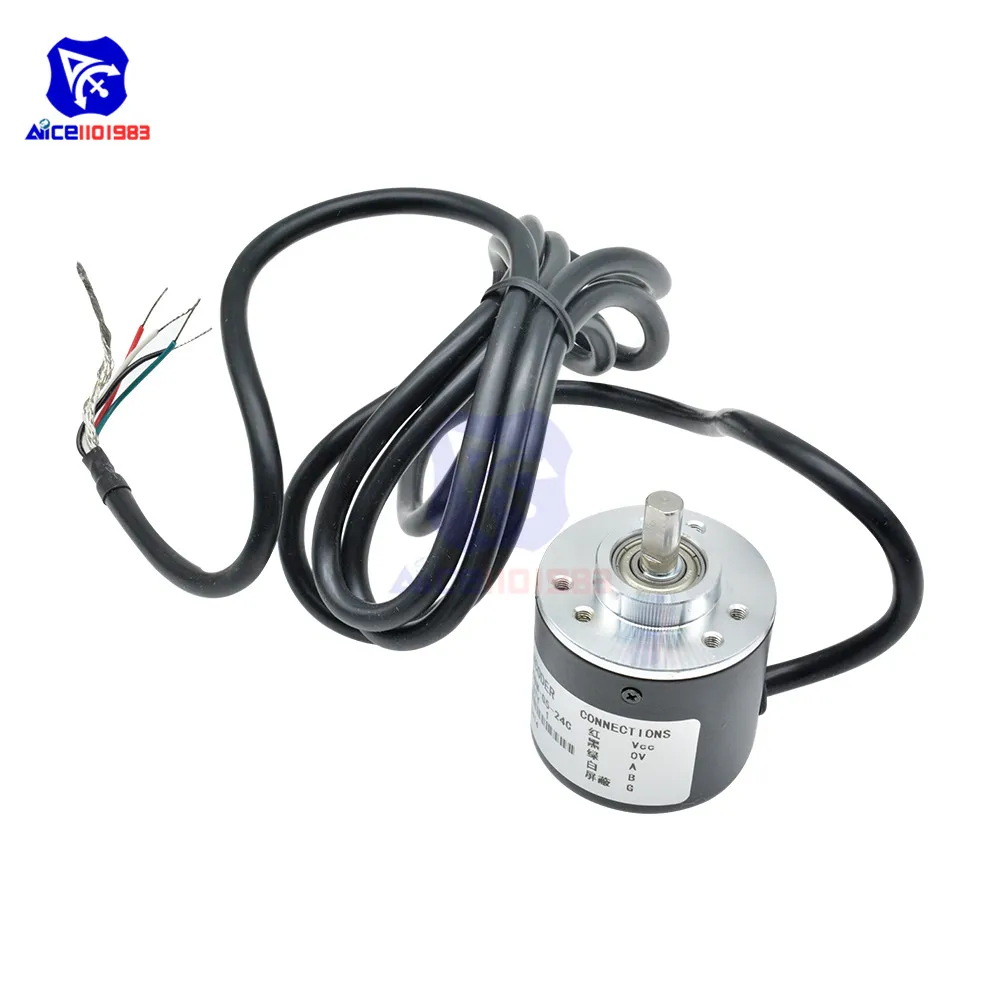

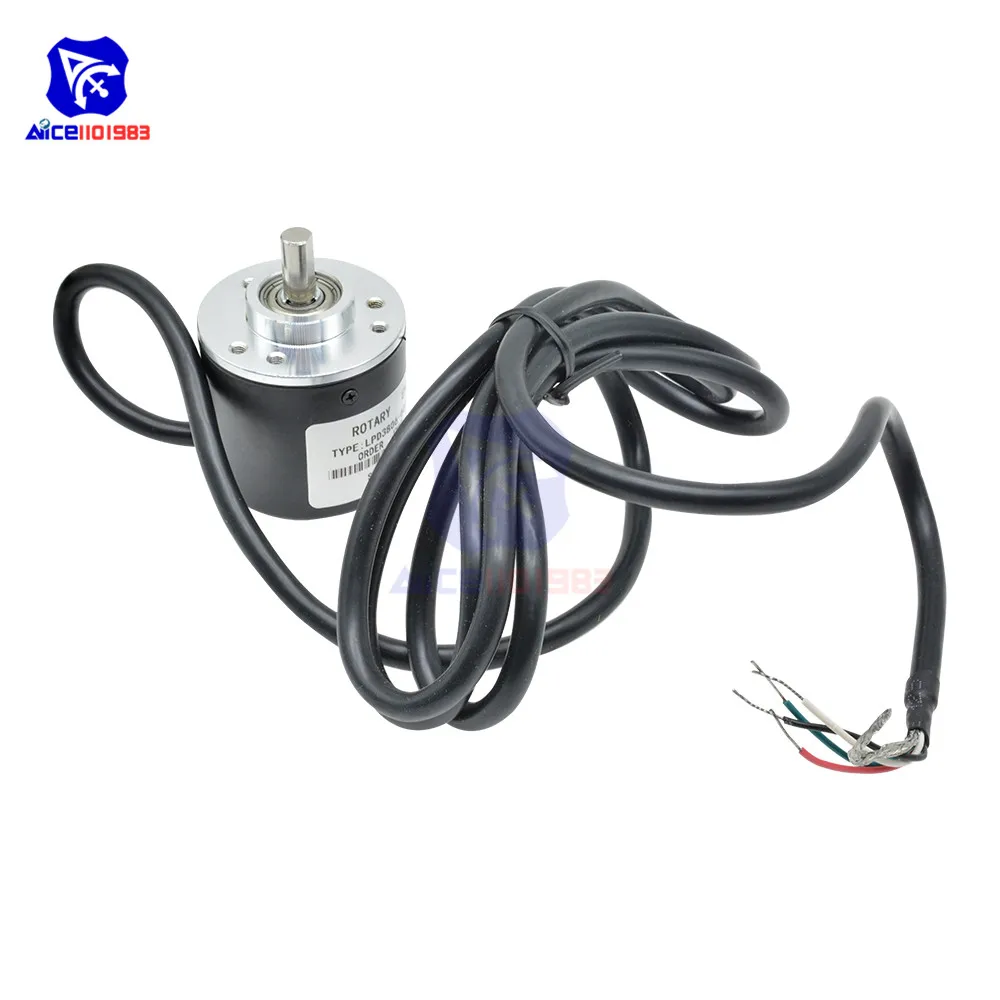

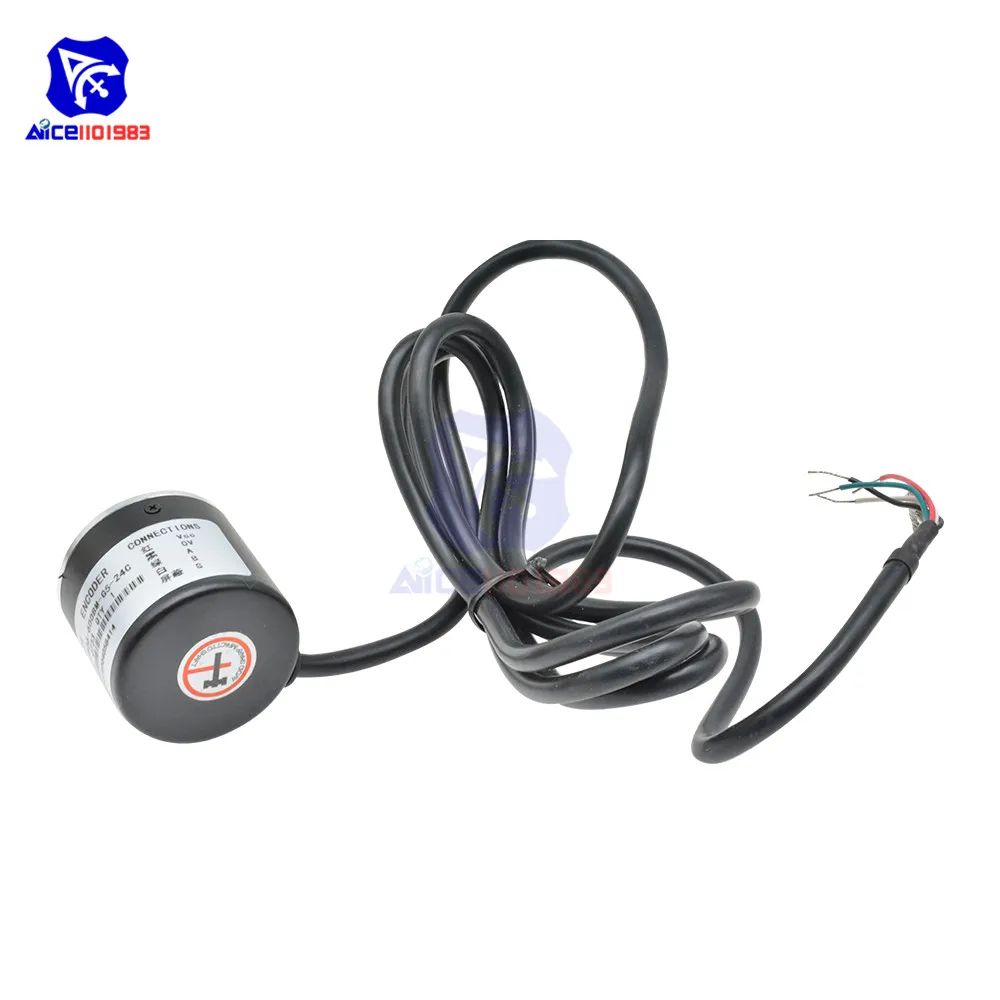

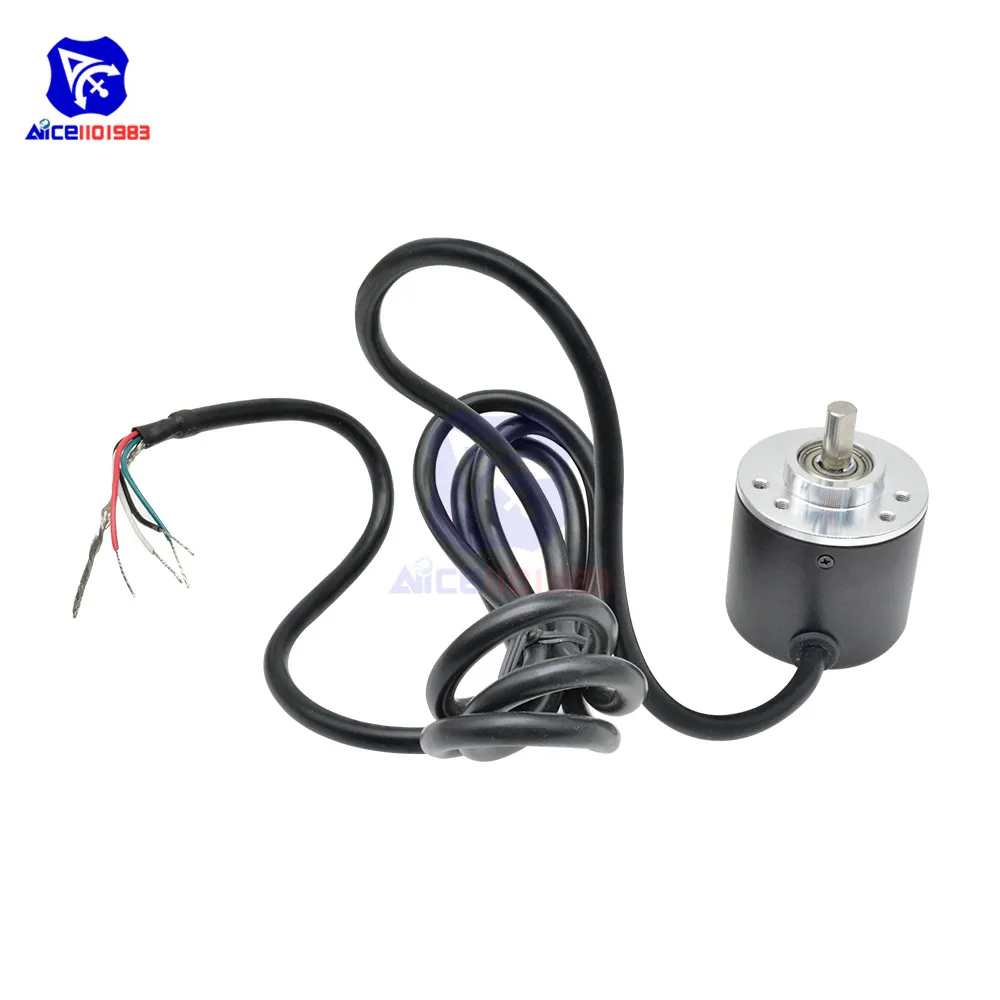

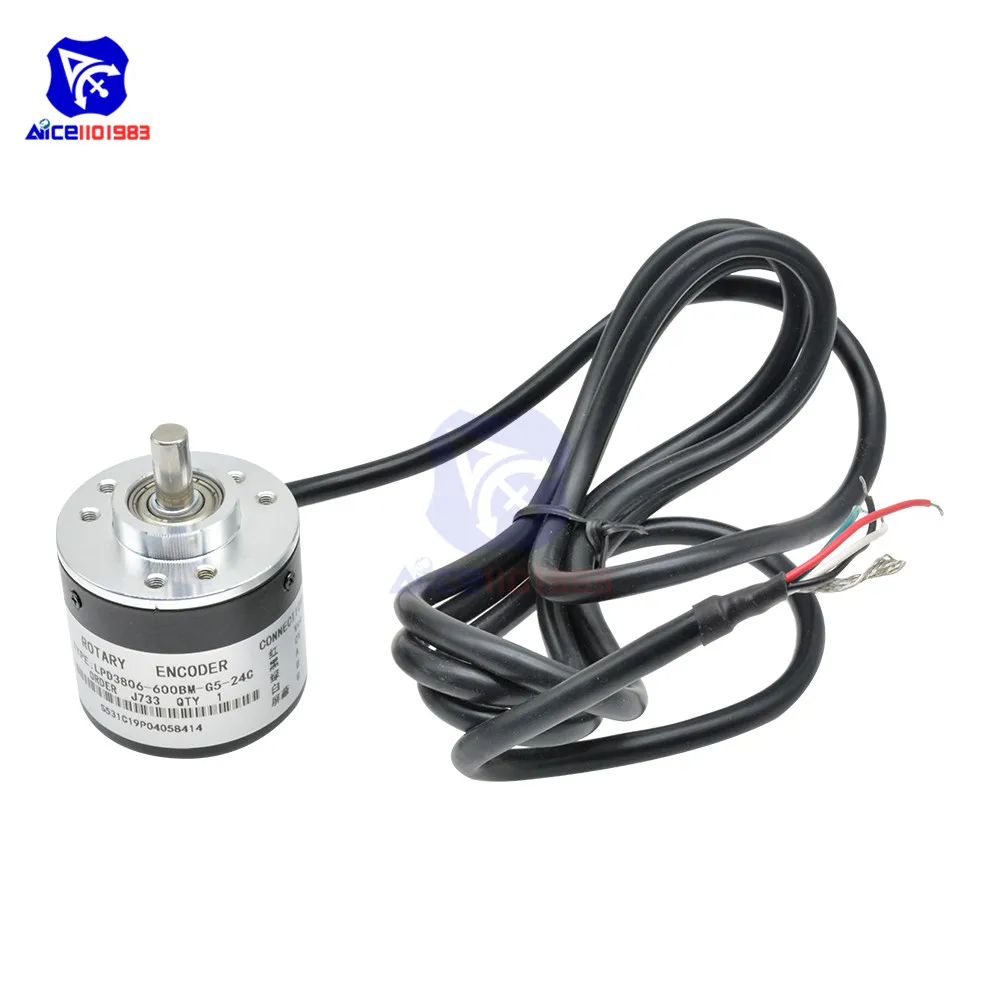

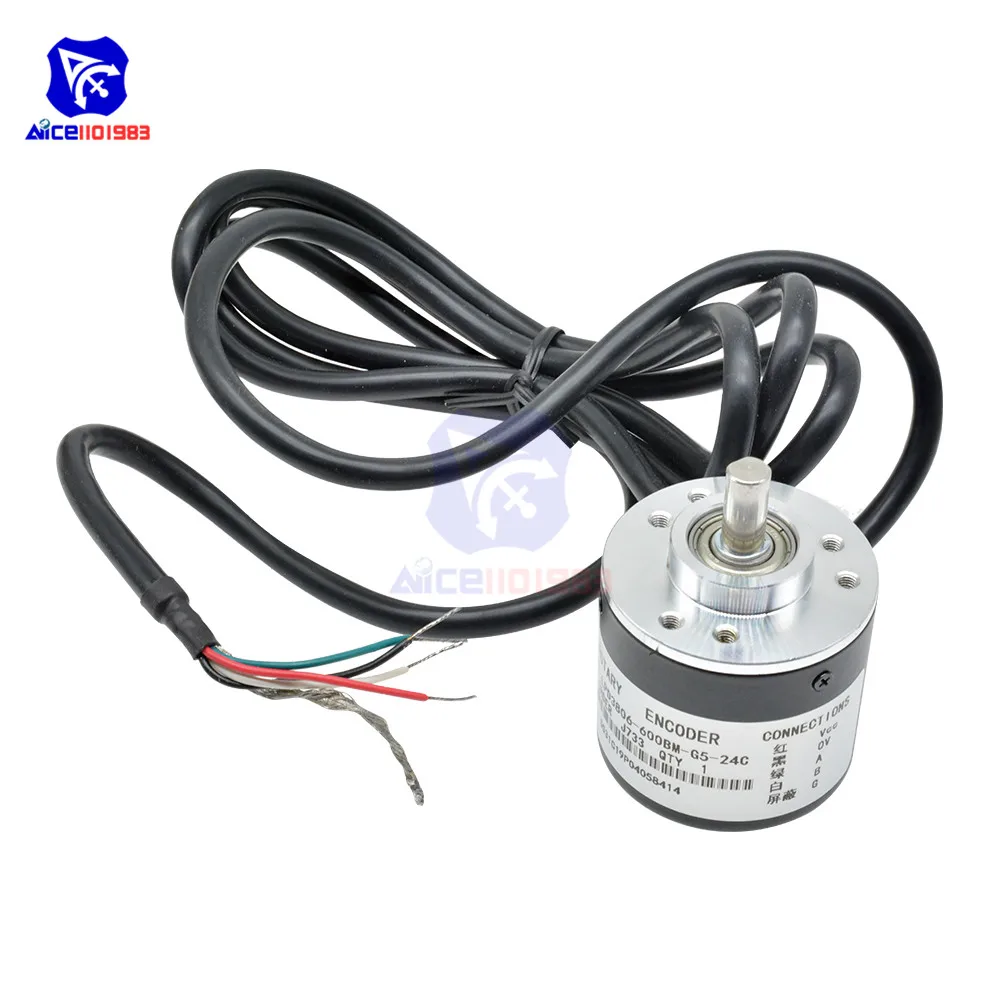

Produktdetails in Bildern

Produkteigenschaften

Markenname

diymore

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

5 -24V

Verlustleistung

Encoder 600 P/R

ist kundenspezifisch

Ja

Anwendung

Computer

Paket

SOP
