Superschnelles Laden 22,5W Powerbank DIY-Kit Tragbares lötfreies Gehäuse mit Digitalanzeige für 21700-Batterien

12,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

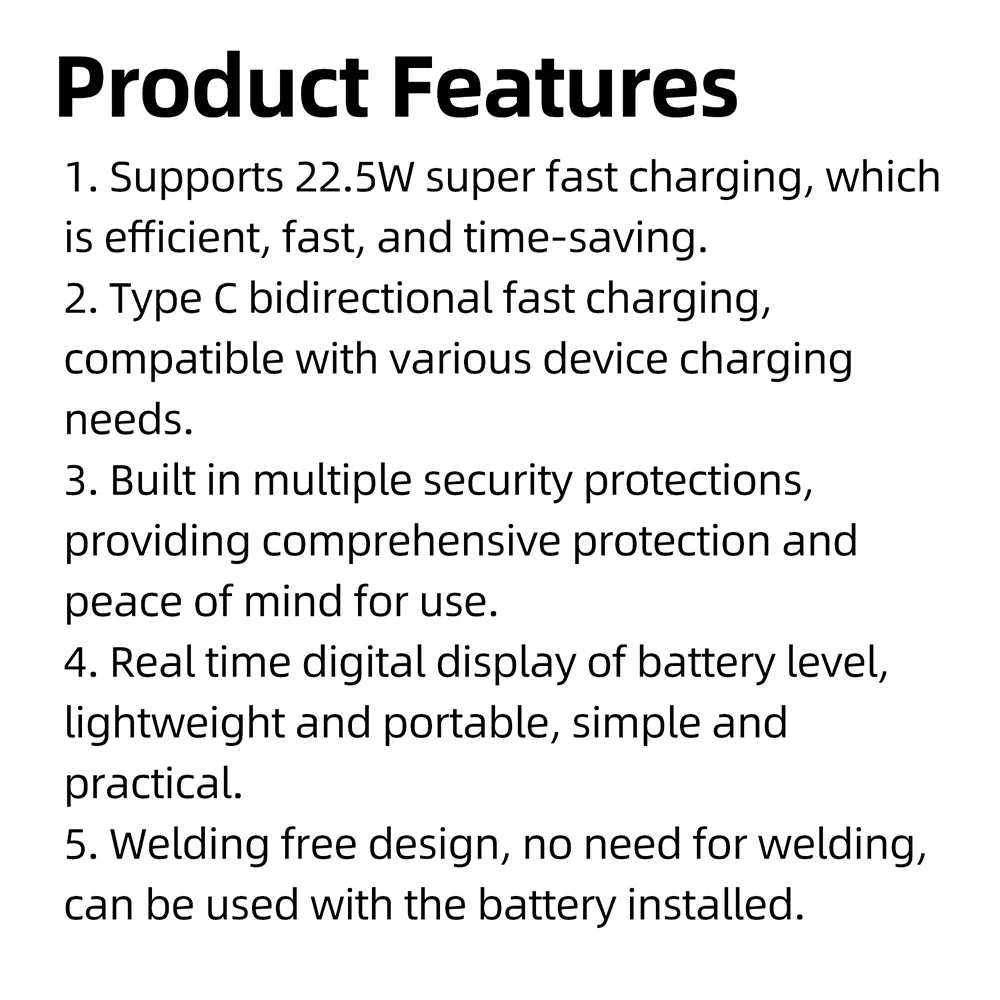

Funktionen
1.Unterstützt 22,5-W-Superschnellladung, die effizient, schnell und zeitsparend ist.

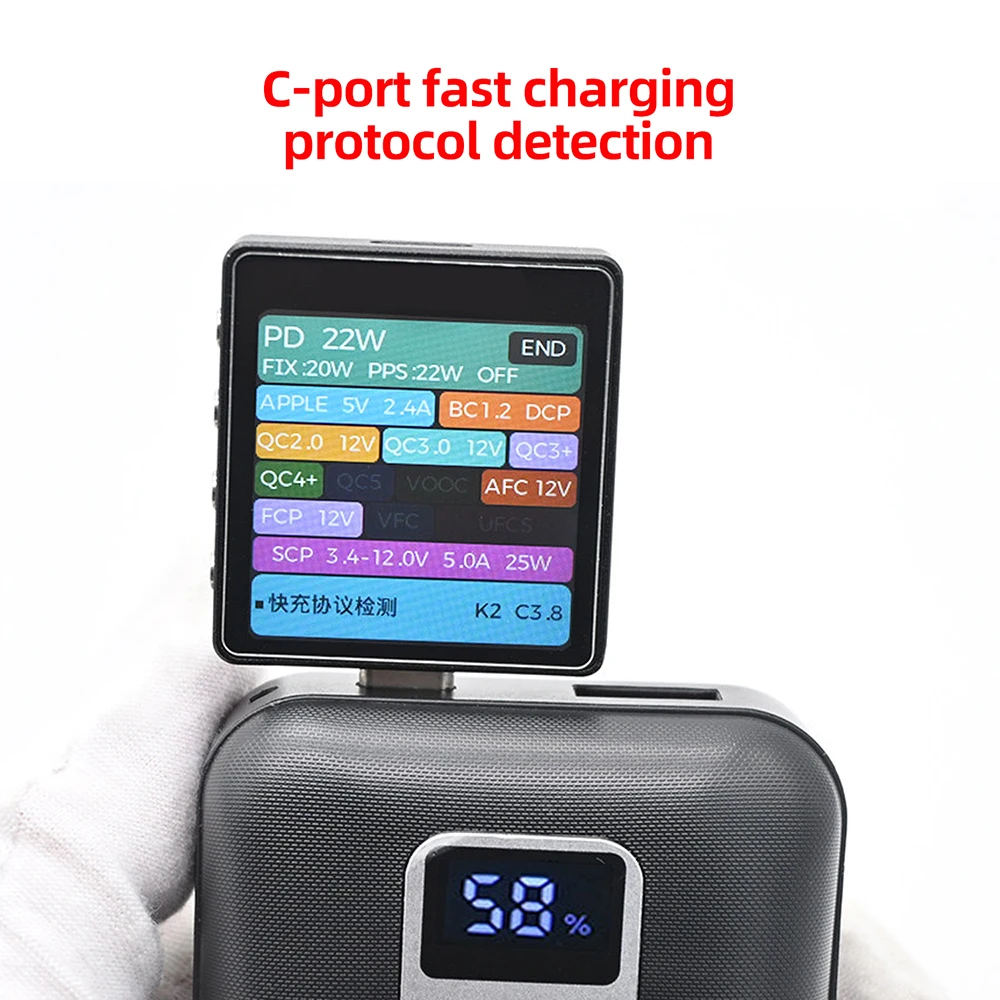

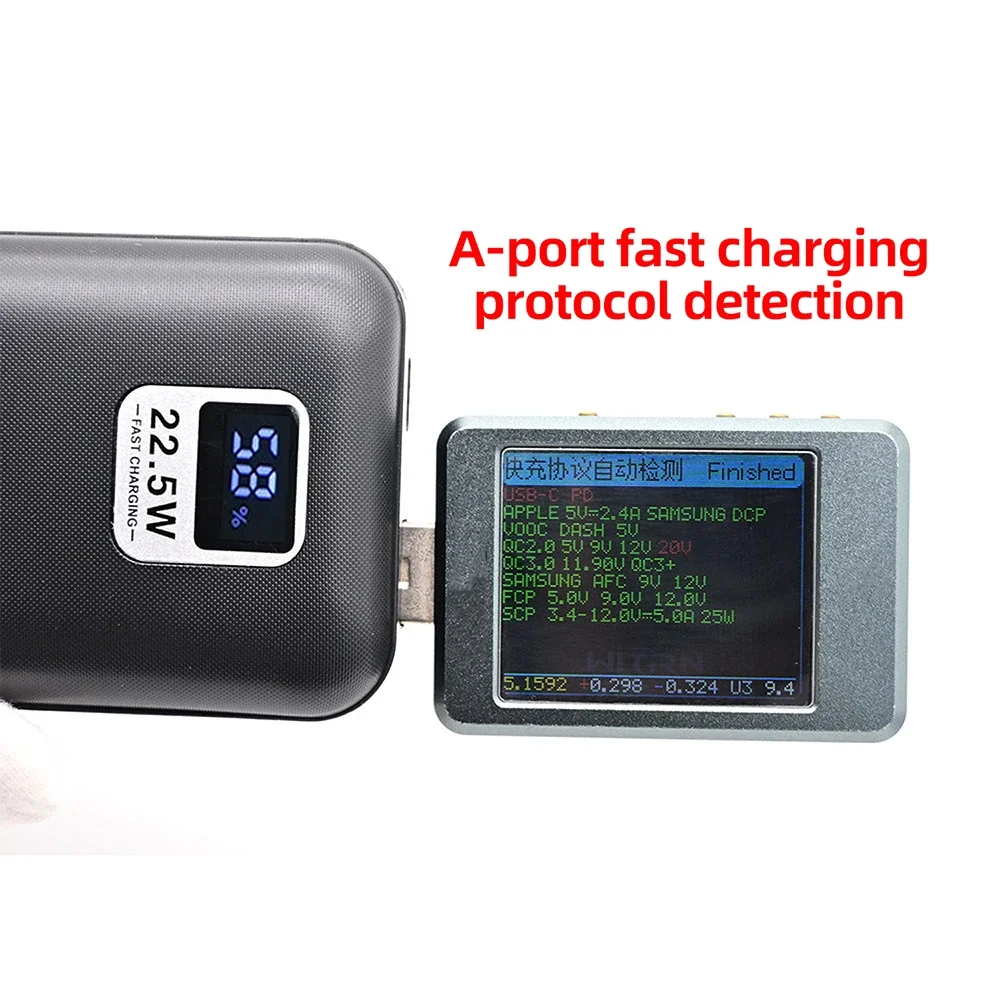

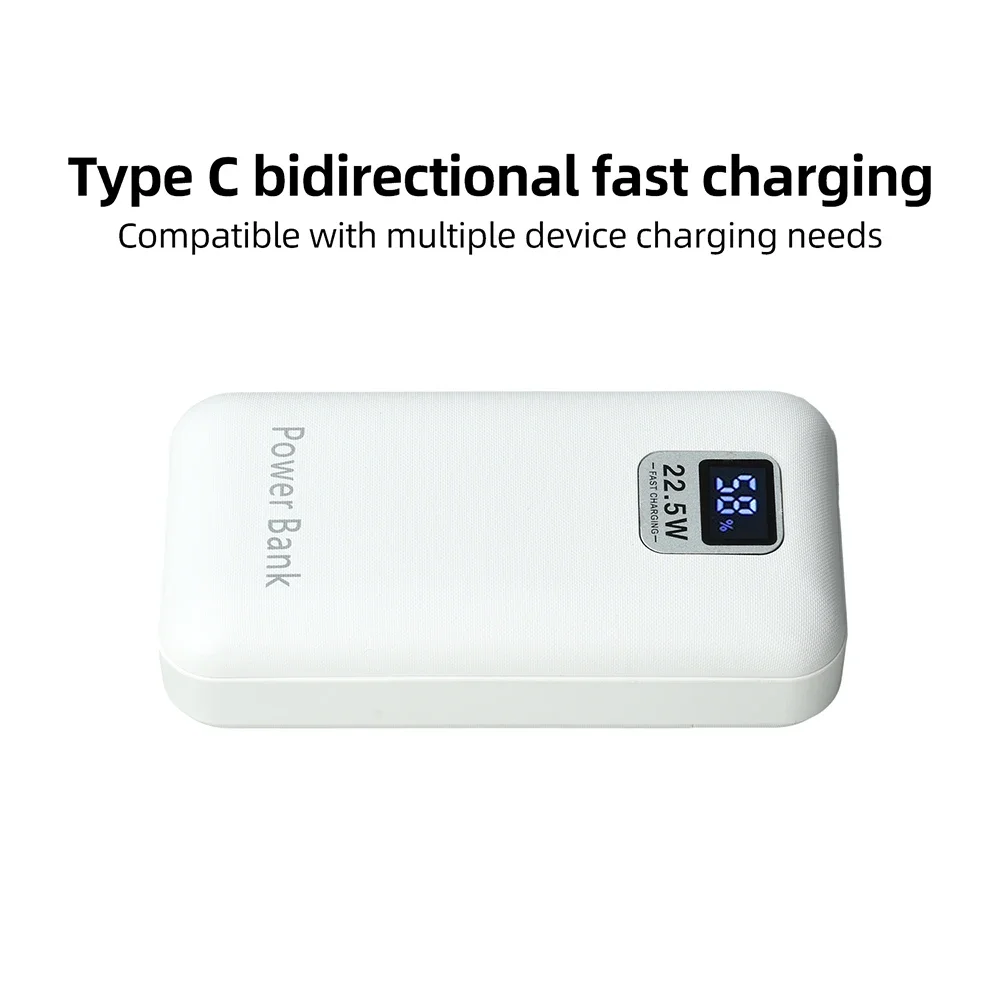

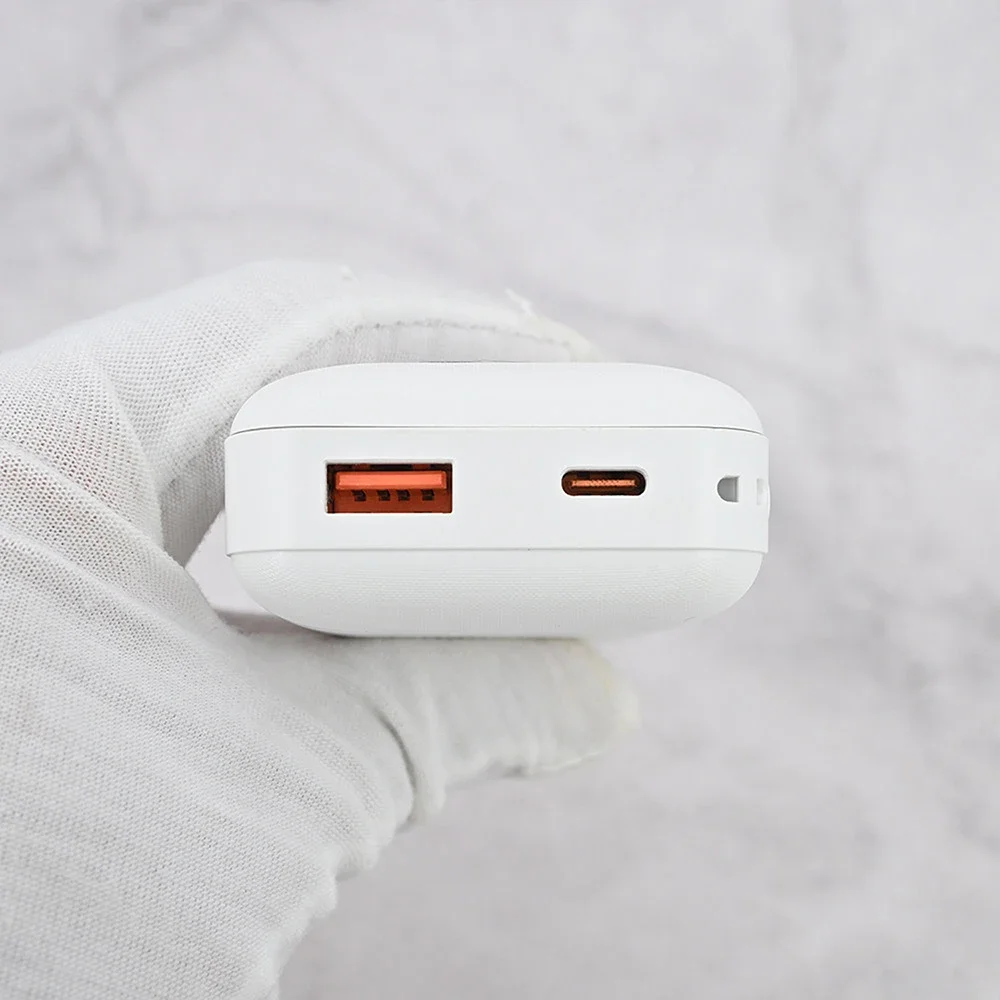

2.Bidirektionales Schnellladen vom Typ C, kompatibel mit den Ladeanforderungen verschiedener Geräte.
3.Mit mehreren Sicherheitsschutzmechanismen ausgestattet, die umfassenden Schutz und Sicherheit bei der Nutzung bieten.

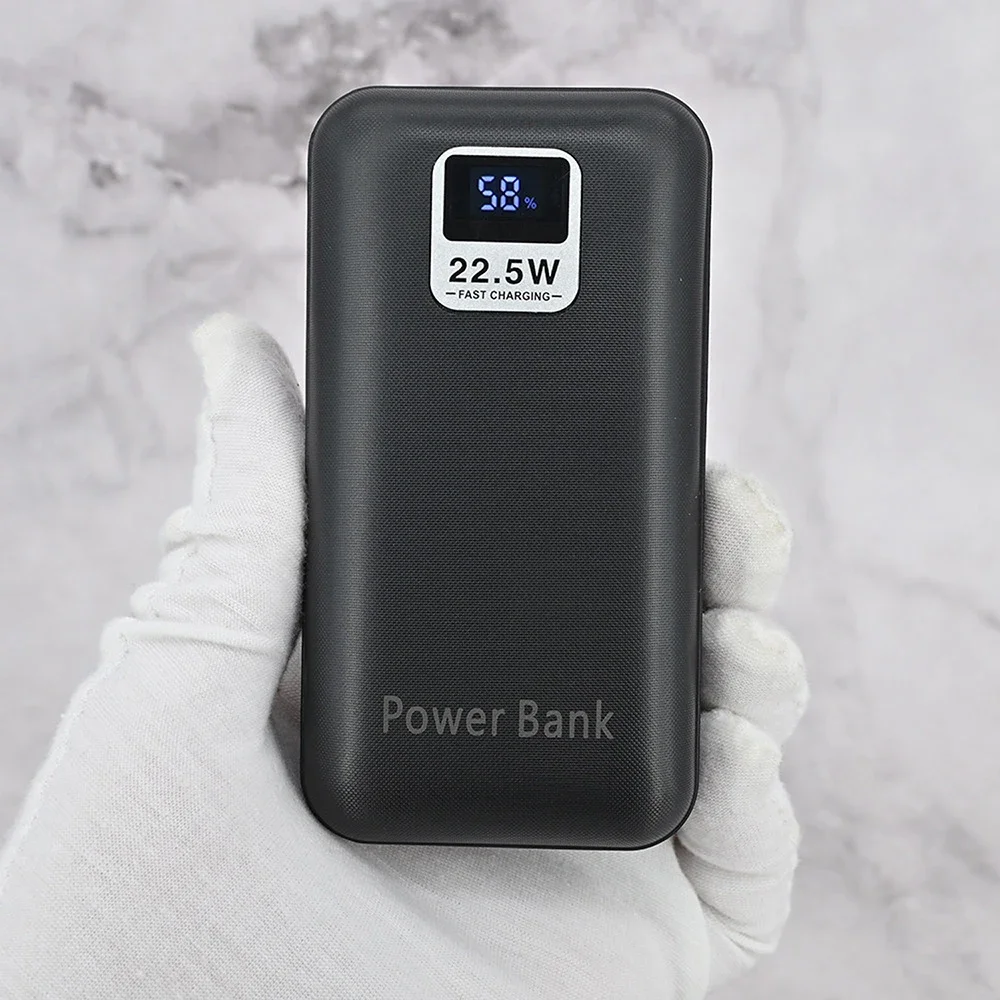

4.Digitale Echtzeit-Anzeige des Batteriestands, leicht und tragbar, einfach und praktisch.

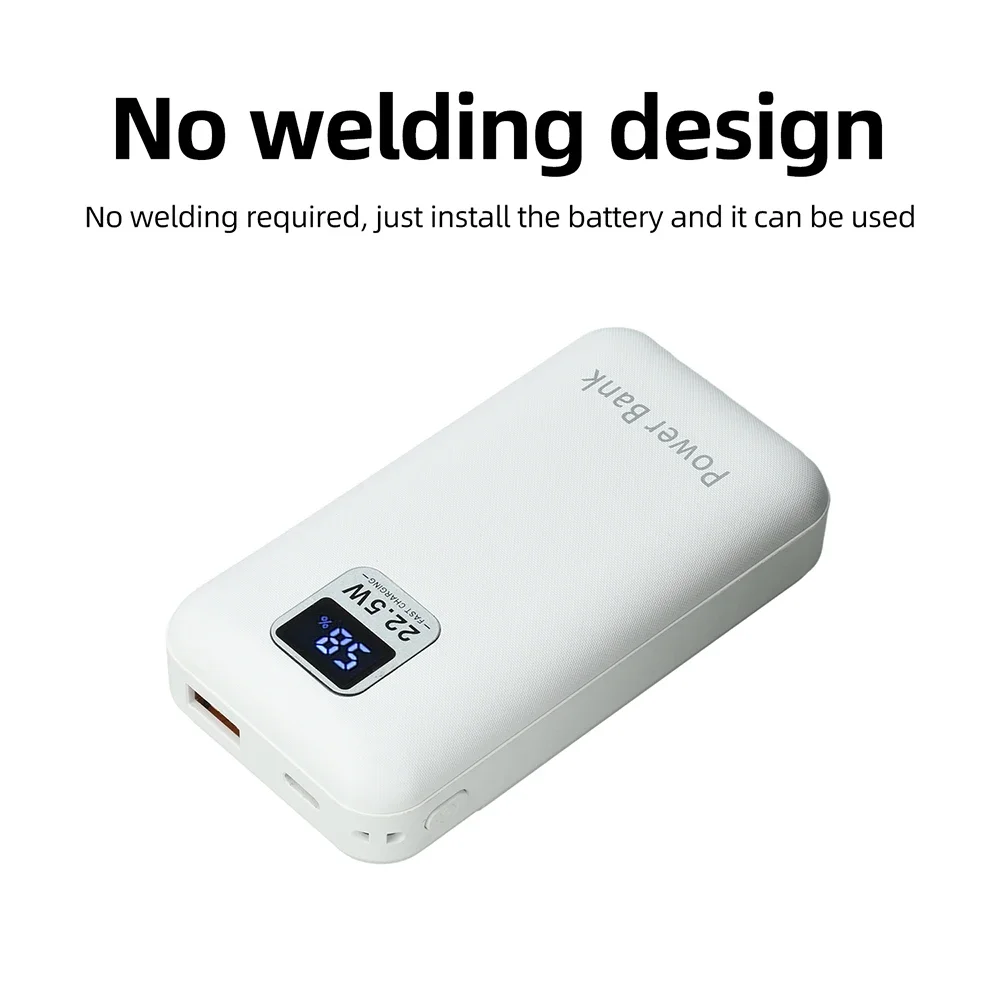

5.Schweißfreies Design, kein Schweißen erforderlich, kann mit installierter Batterie verwendet werden.

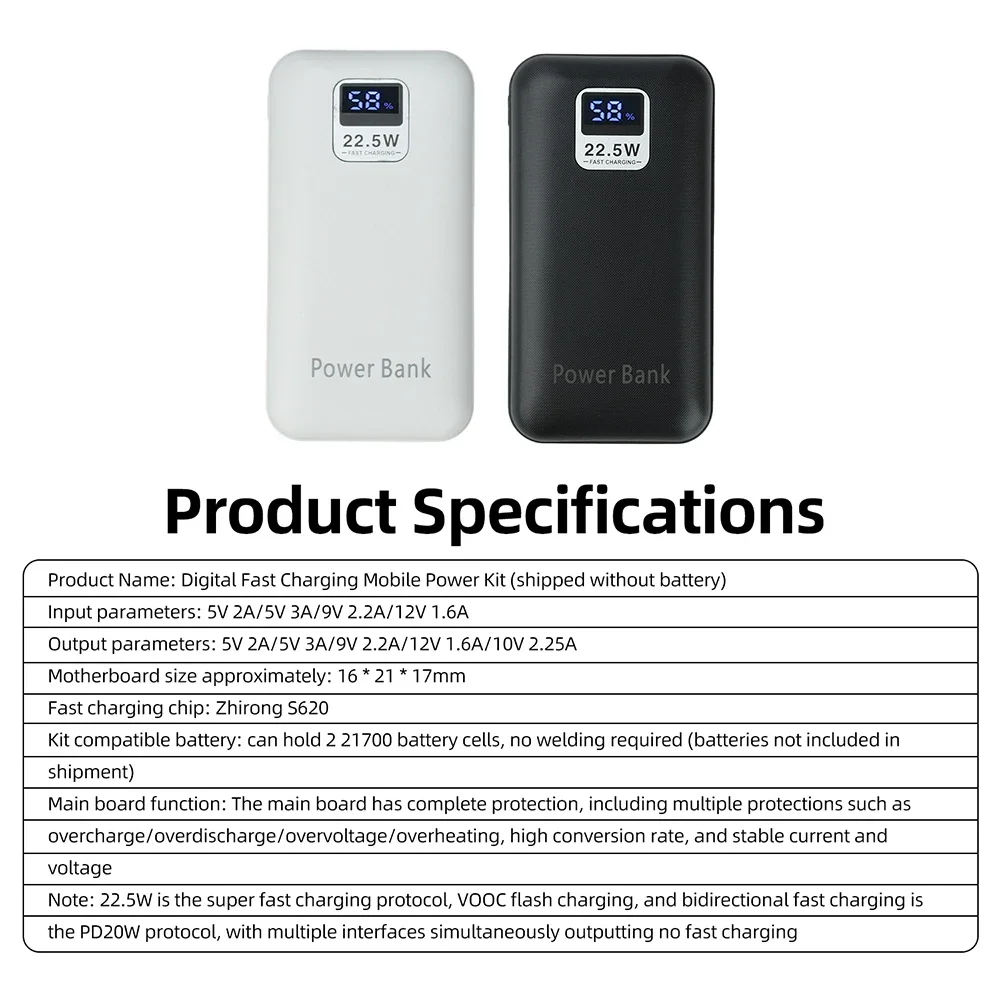

Parameter
Produktname: Digitales Schnelllade-Kit für Mobilgeräte (Lieferung ohne Batterie)
Eingangsparameter: 5V 2A/5V 3A/9V 2,2A/12V 1,6A
Ausgangsparameter: 5V 2A/5V 3A/9V 2,2A/12V 1,6A/10V 2,25A

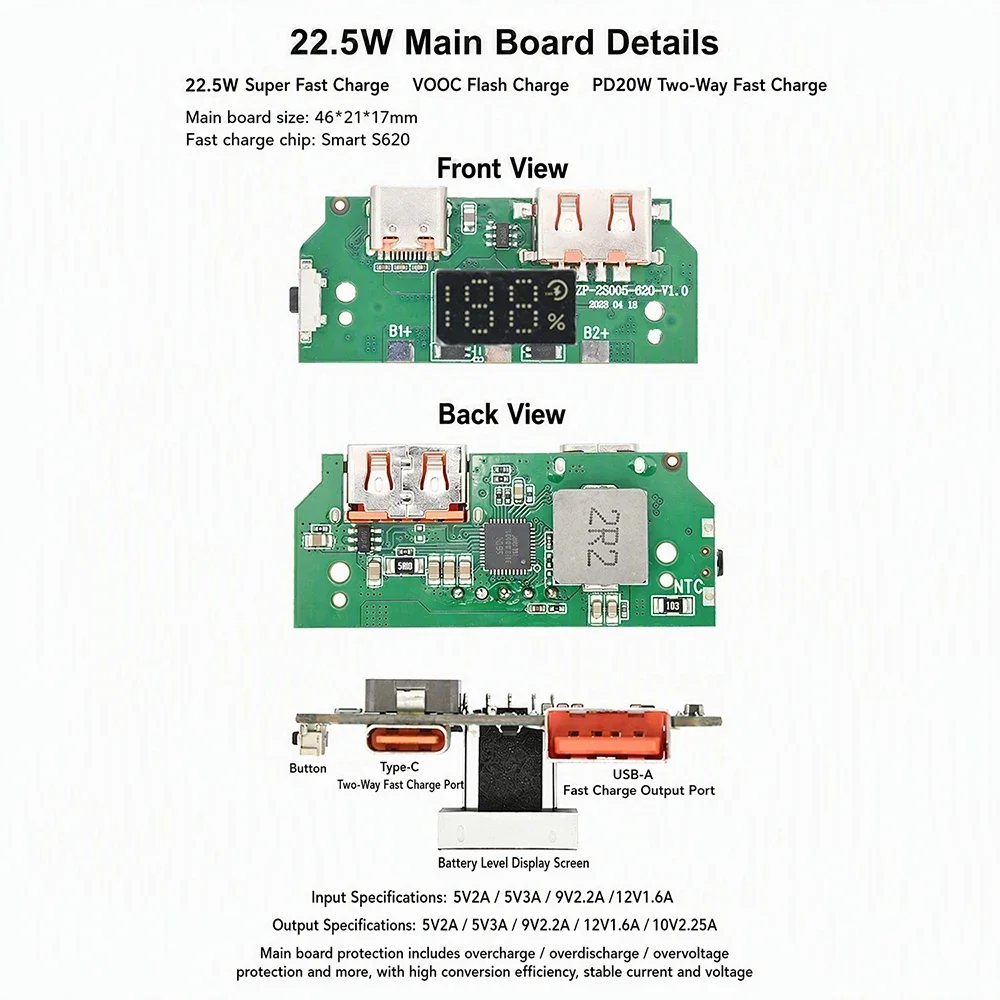

Größe des Motherboards ungefähr: 16 * 21 * 17mm
Schnelllade-Chip: Zhirong S620

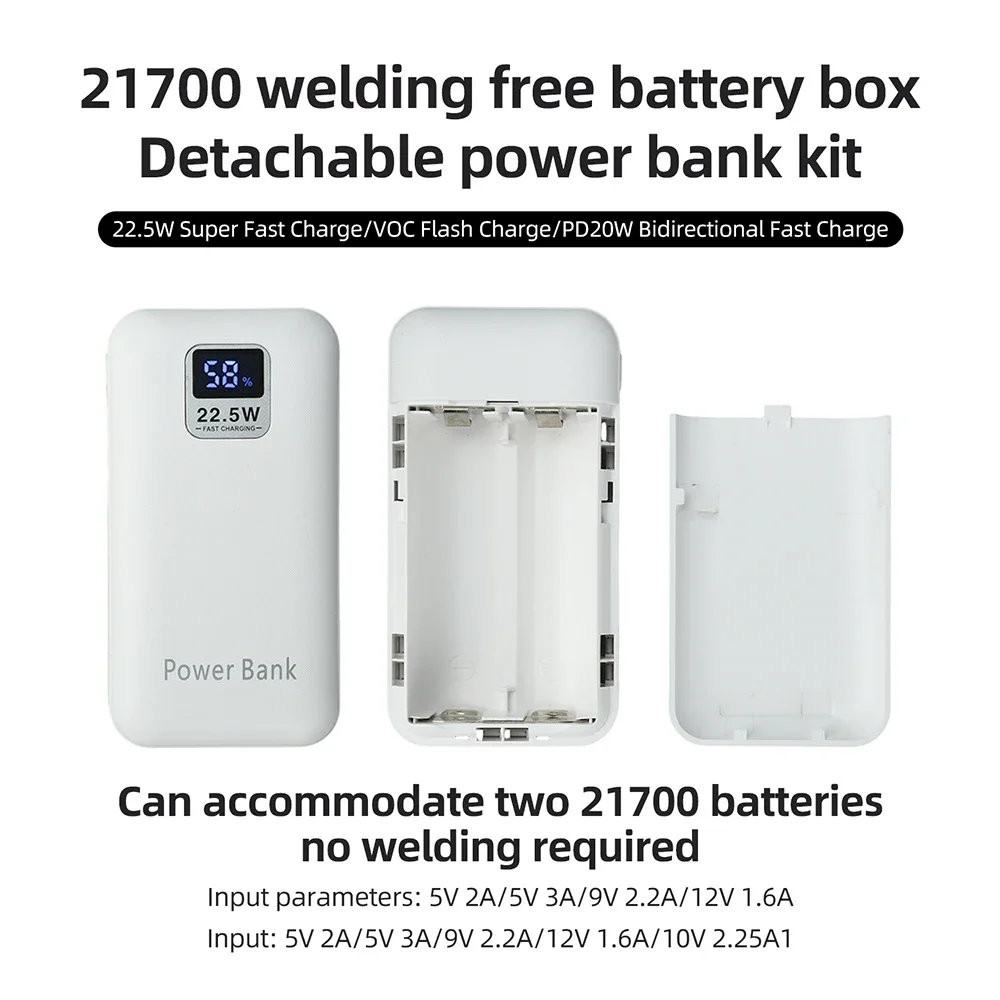

Kompatibles Batterie-Kit: kann 2 21700-Batteriezellen aufnehmen, kein Schweißen erforderlich (Batterien nicht im Lieferumfang enthalten).
Funktion der Hauptplatine: Die Hauptplatine bietet umfassenden Schutz, einschließlich mehrfacher Schutzfunktionen wie Überladung/Überentladung/Überspannung/Überhitzung, hohe Konvertierungsrate und stabile Strom- und Spannungswerte.
Hinweis: 22,5W ist das Superschnellladeprotokoll, VOOC-Blitzladung und bidirektionales Schnellladen ist das PD20W-Protokoll, bei dem mehrere Schnittstellen gleichzeitig ausgeladen werden, aber kein Schnellladen möglich ist.

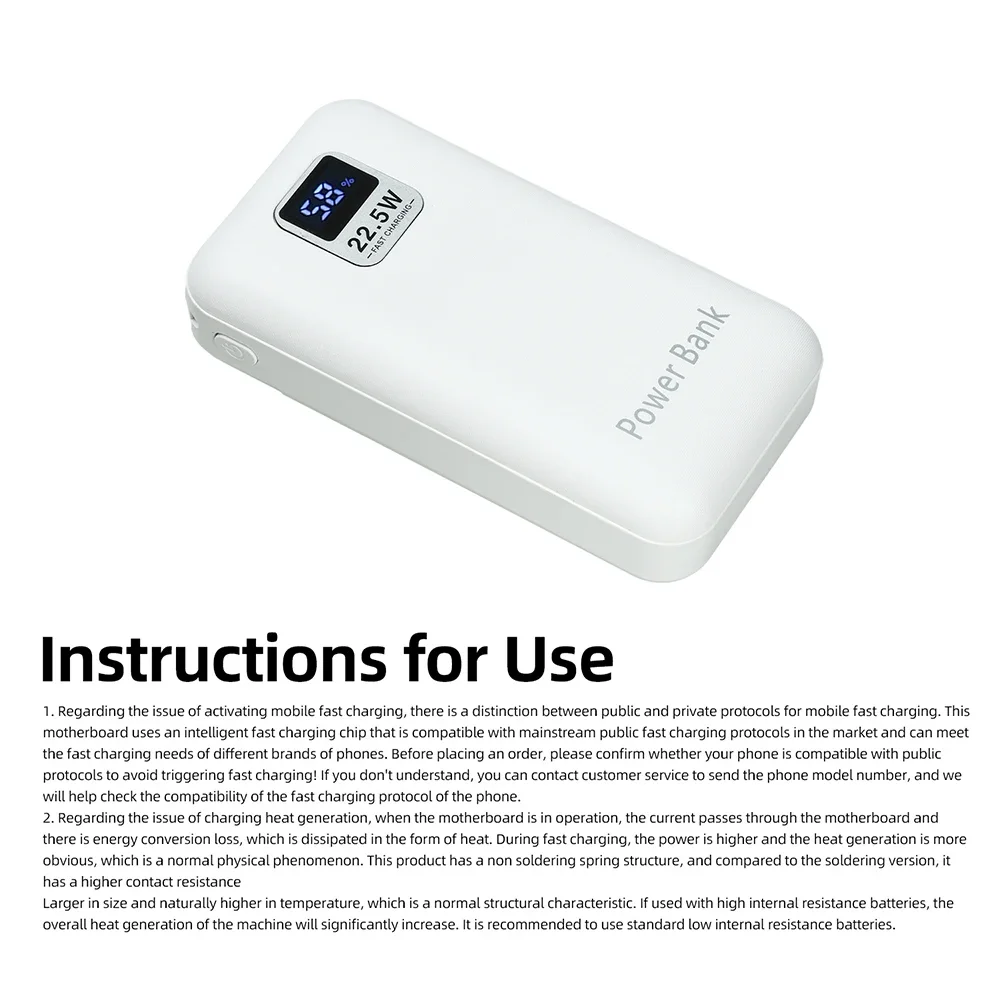

Montageanleitung
1. Nach Erhalt des Batteriepacks und des Powerbank-Kits führen Sie den Ladetest durch, bevor Sie die Batterie einbauen, überprüfen den Status des Displaybildschirms, stellen sicher, dass der Displaybildschirm aufleuchtet, und fahren dann mit den Schritten zur Batterieinstallation fort.

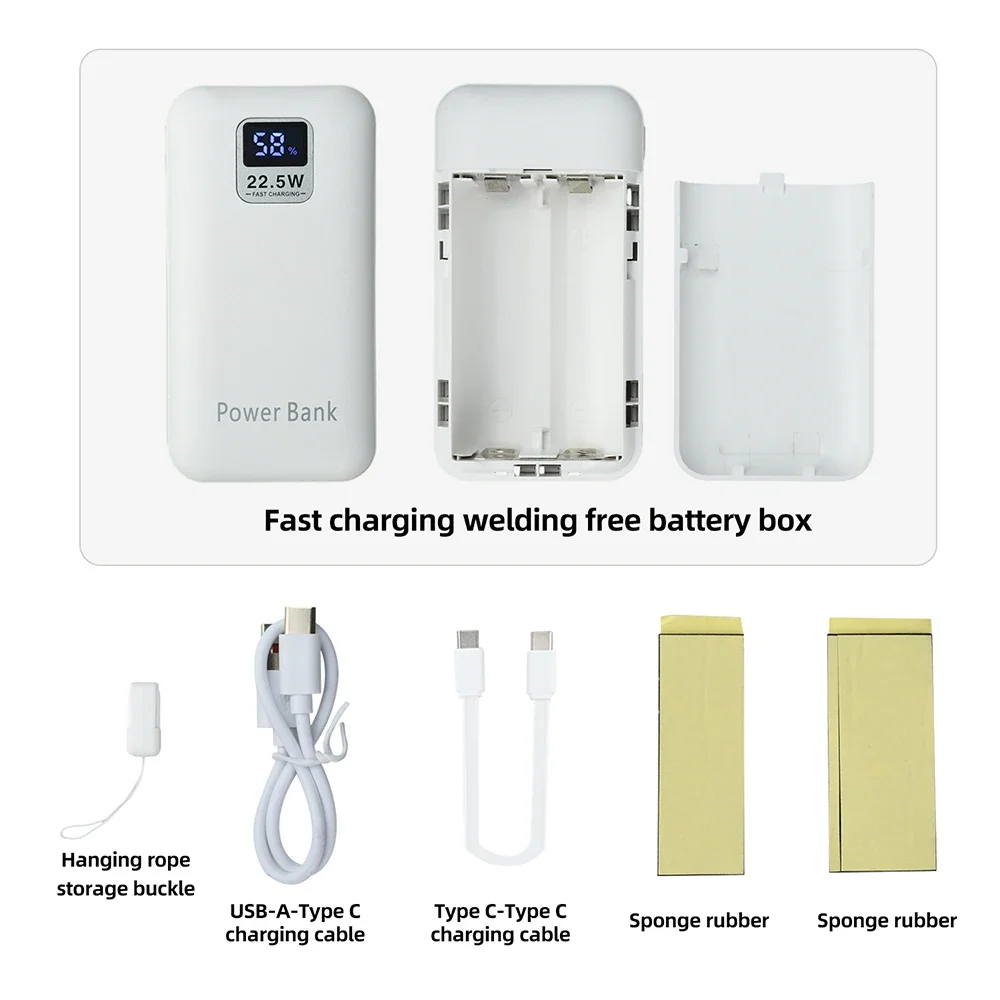

2. Im Batteriefach sind deutliche Markierungen für + (positiv) und - (negativ) vorhanden.Die Oberseite des Fachs ist mit einem + markiert, das dem Pluspol der Batterie entspricht, und die Unterseite des Fachs ist mit einem - markiert, das dem Minuspol der Batterie entspricht.Zwei Batterien werden parallel installiert, und die positiven und negativen Pole müssen vor der Installation der Batterien überprüft werden.
3.Das Motherboard ist mit einem Rücklaufschutz ausgestattet.Wenn die Batterie umgekehrt eingesetzt wird, kann sie sich nicht einschalten und nicht laden/entladen.Kurzfristige umgekehrte Installation führt nicht direkt zum Durchbrennen der Platine, aber es ist strengstens verboten, Batterien über einen längeren Zeitraum umgekehrt oder in Reihe zu lagern, da dies zu einem Ausfall des Schutzmechanismus und einer Beschädigung des Stromkreises führen kann.Wenn die Batterie verbrannt ist, ist ein Kundendienst nicht möglich.
4.Es ist normal, dass der Bildschirm beim ersten Einsetzen der Batterie nicht aufleuchtet.Das Motherboard benötigt Eingangs- oder Ausgangsladung, um aktiviert zu werden.Nachdem der Ladevorgang aktiviert wurde, kann der Bildschirm den Batteriestand normal anzeigen.
