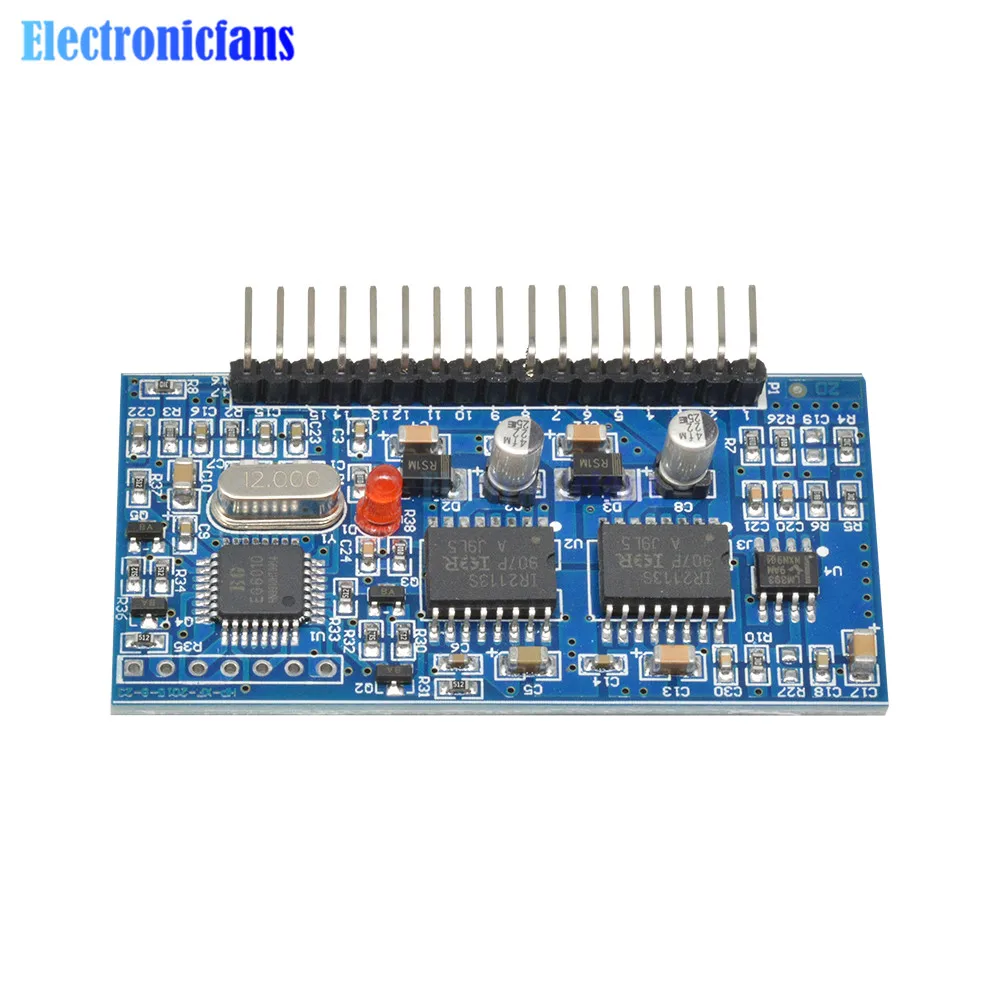

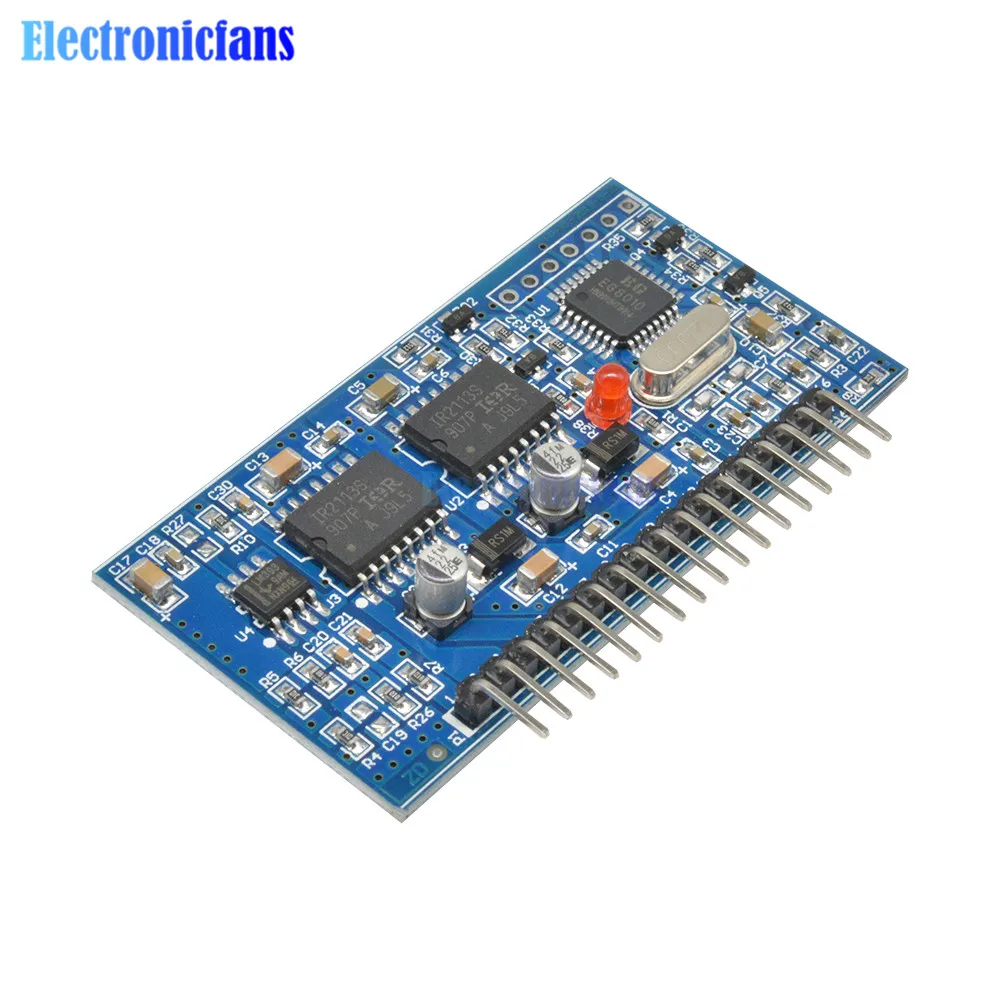

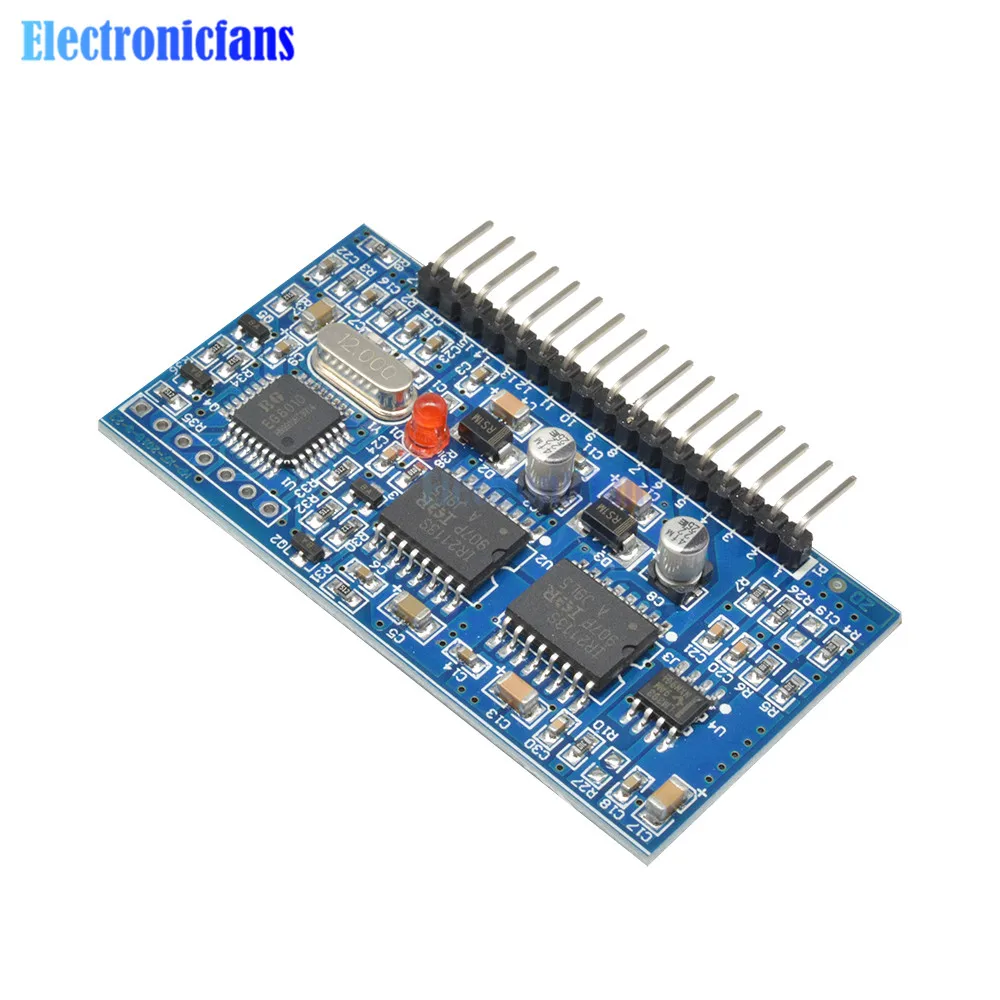

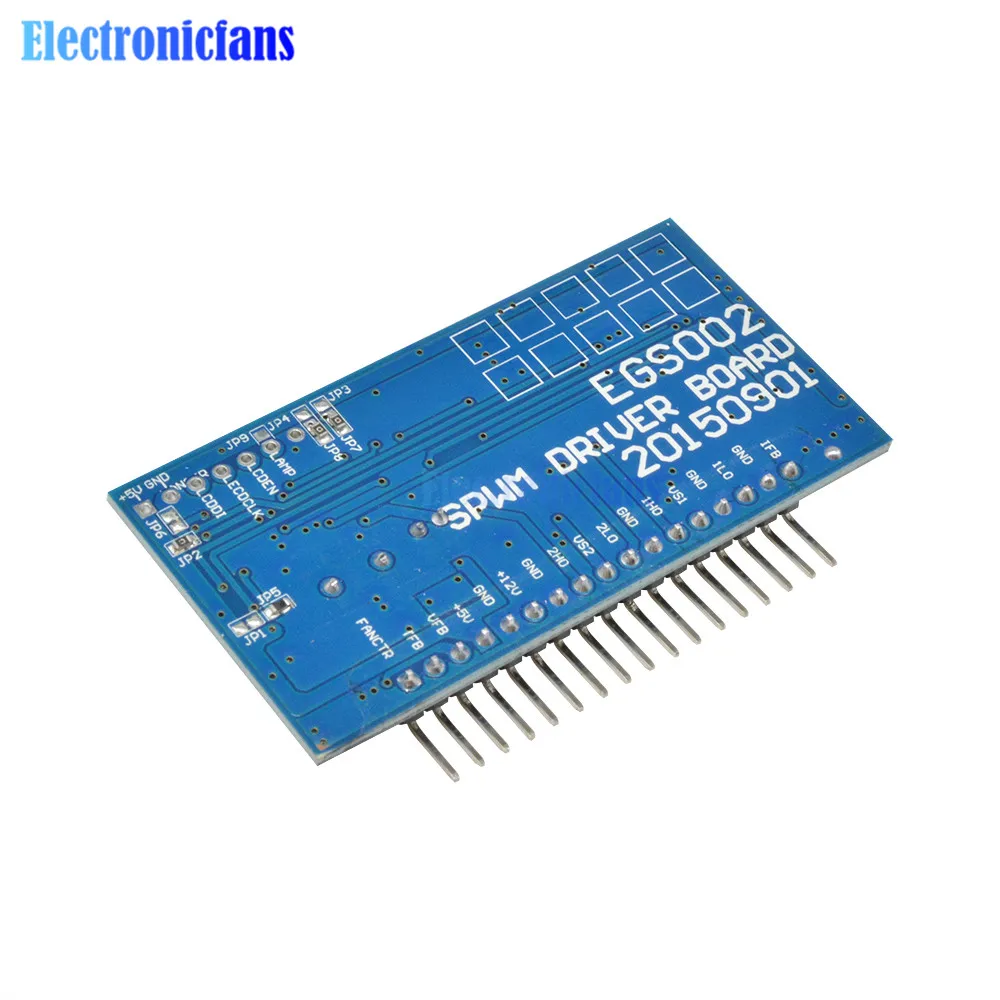

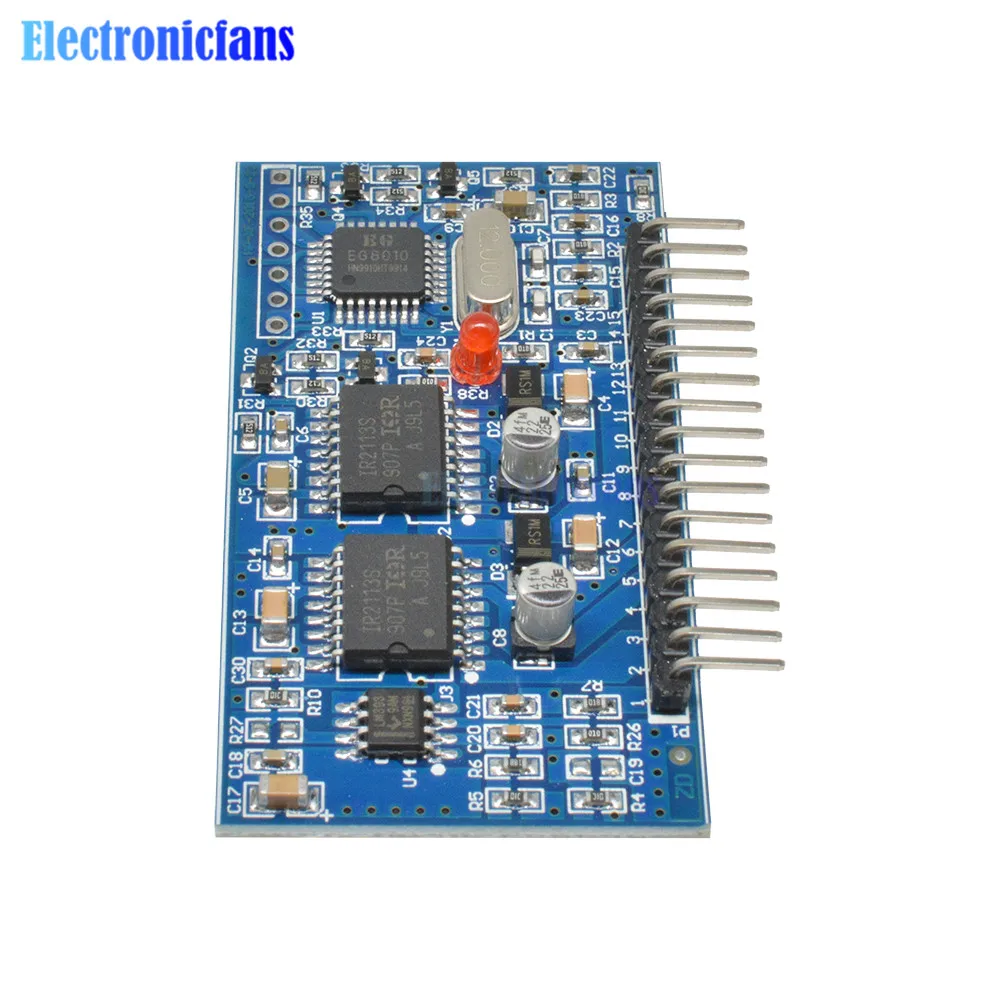

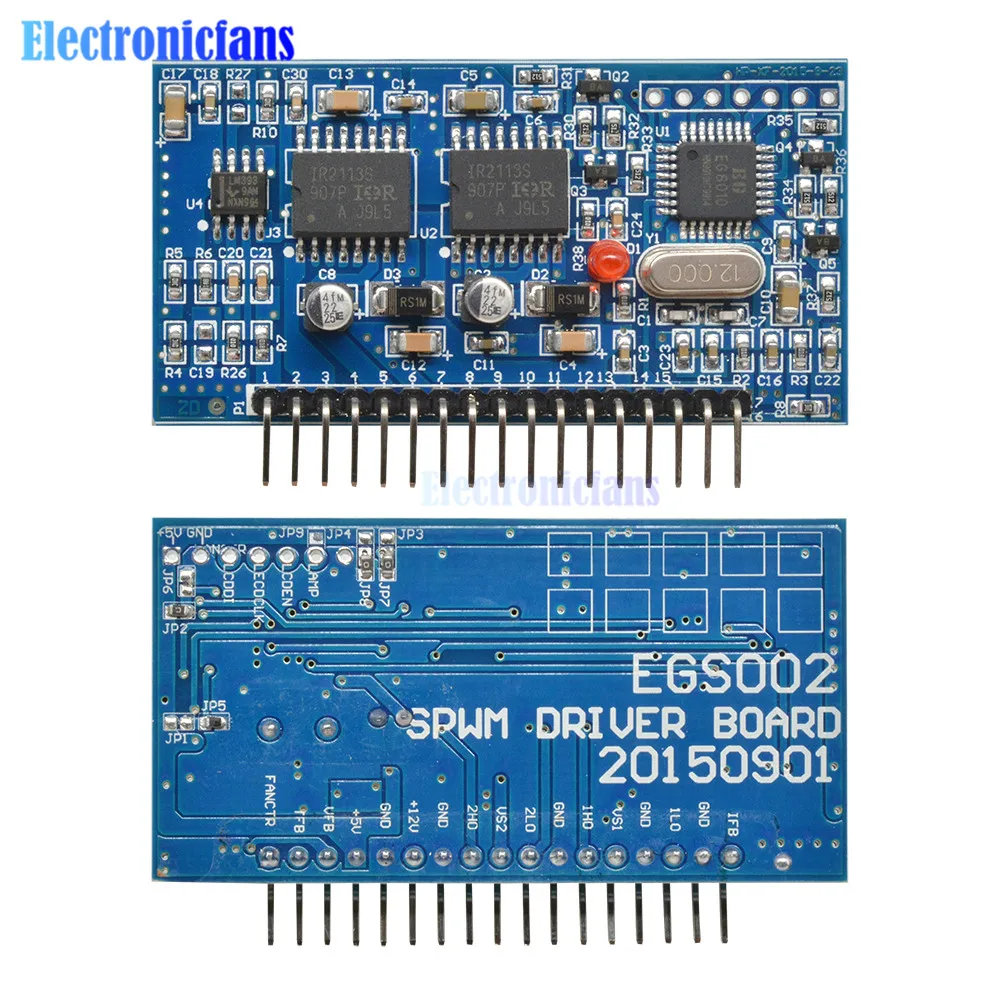

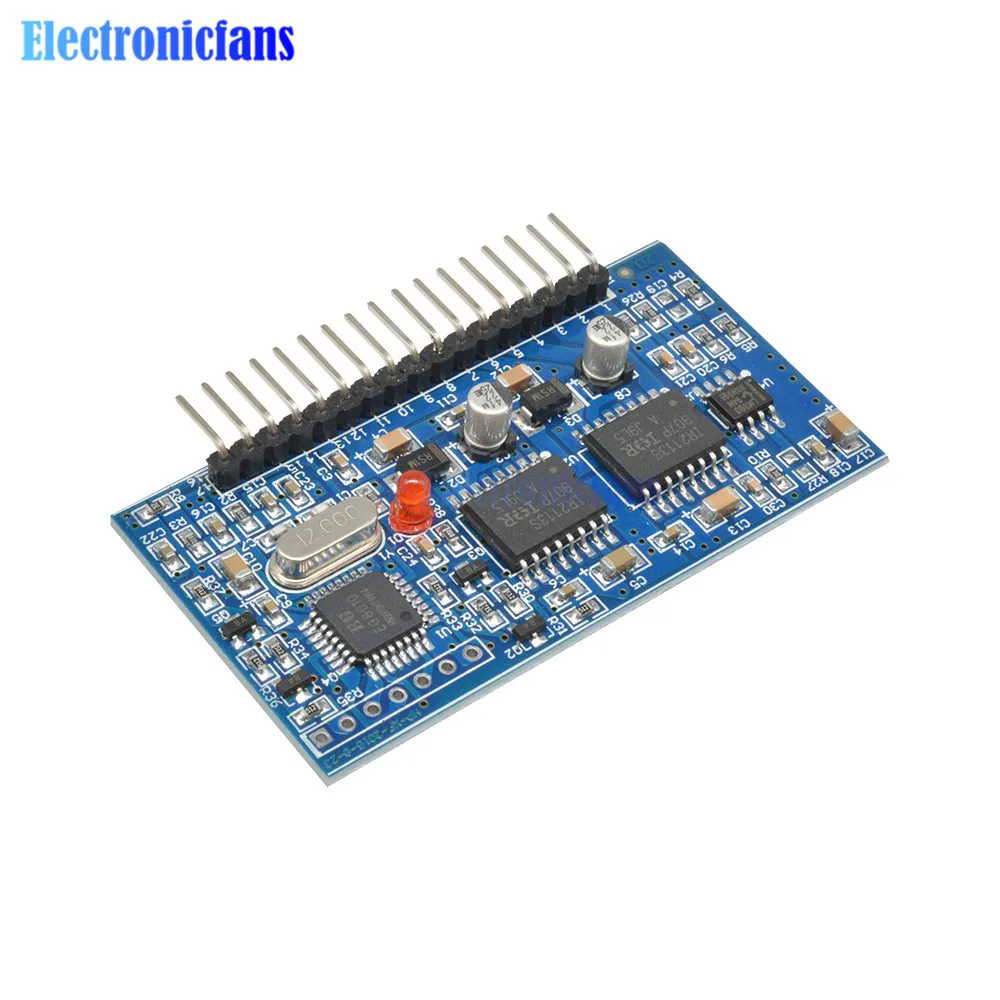

DC-AC Reiner Sinus-Wechselrichter SPWM-Platine EGS002 EG8010 mit IR2113 Treibermodul - Elektronische Komponenten auf Lager

10,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Einleitung
EG8010 ist ein digitaler, sehr gut funktionierender Inverter-Generator-Chip mit eigener Totzeitregelung für reine Sinuswellen, der in einer zweistufigen DC-DC-AC-Stromumwandlungsstruktur oder einer einstufigen DC-AC-Stromfrequenz-Transformator-Boost-Architektur eingesetzt wird. Er verfügt über einen externen 12MHz-Kristalloszillator, um hohe Präzision zu erreichen, und die harmonische Verzerrung ist sehr gering. Es handelt sich um einen 50Hz- oder 60Hz-Rein-Sinuswellen-Inverter-ASIC.Der Chip nutzt CMOS-Technologie und verfügt über eine interne Integration von SPWM-Sinusgenerator, Totzeitregelkreis, Multiplikatorfaktorbereich, Sanftanlaufschaltung, Schutzschaltung, RS232-Serielle Kommunikationsschnittstelle und ein serielles LCD-Treibermodul mit 1602-Funktionen.
Funktionen
5V Einzelnetzteil
4-Pin-Set mit reinem Sinuswellen-Ausgang.
50Hz reine Sinuswelle mit fester Frequenz von 60Hz, reine Sinuswelle mit fester Frequenz von 0-100Hz
Reine Sinuswelle, Frequenz einstellbar 0-400Hz, reine Sinuswelle, Frequenz einstellbar
Unipolare und bipolare Modulation
Kommt mit Totbandregelung, Totzeit an Pin 4
300nS Totzeit 500nS Totzeit 1,0uS Totzeit 1,5uS Totzeit
Externer 12-MHz-Kristalloszillator
PWM-Trägerfrequenz 23,4 kHz
Spannung, Strom, Echtzeit-Temperaturrückmeldung
Überspannungs-, Unterspannungs-, Überstrom- und Überhitzungsschutz
Soft-Start-Modus-Pin, der die Reaktionszeit auf 1 Sekunde einstellt.
Serielle Kommunikation zur Einstellung der Ausgangsspannung, Frequenz und anderer Parameter
Externes serielles LCD-Modul 1602 zeigt den Wechselrichter an.
Spannungs-, Frequenz-, Temperatur- und Strominformationen
Anwendungen
Einphasiger reiner Sinus-Wechselrichter
