3S/4S/5S BMS 12V 16.8V 21V 100A LiFePO4 Ternäre Lithium-Batterie-Schutzschaltung Li-Polymer-Balancier-Lademodul

Produktbeschreibung

Parameter
Pin-Modus
P-: Minuspol der Last C-: Minuspol des Ladegeräts B-: Minuspol der Batterie
Praktischer Leitfaden
Ausgangsstrom: separater Anschluss 80A; gleicher Anschluss 60A
Hinweis: Lithiumbatterien sollten mit einem speziellen Ladegerät für Lithiumbatterien geladen werden.Verwenden Sie keine Ladegeräte für Blei-Säure-Batterien.Das Laden mit Blei-Säure kann dazu führen, dass die MOS-Röhre der Schutzplatine durch hohe Spannung durchbricht, was dazu führt, dass die Schutzplatine überladen wird und nicht geschützt ist.

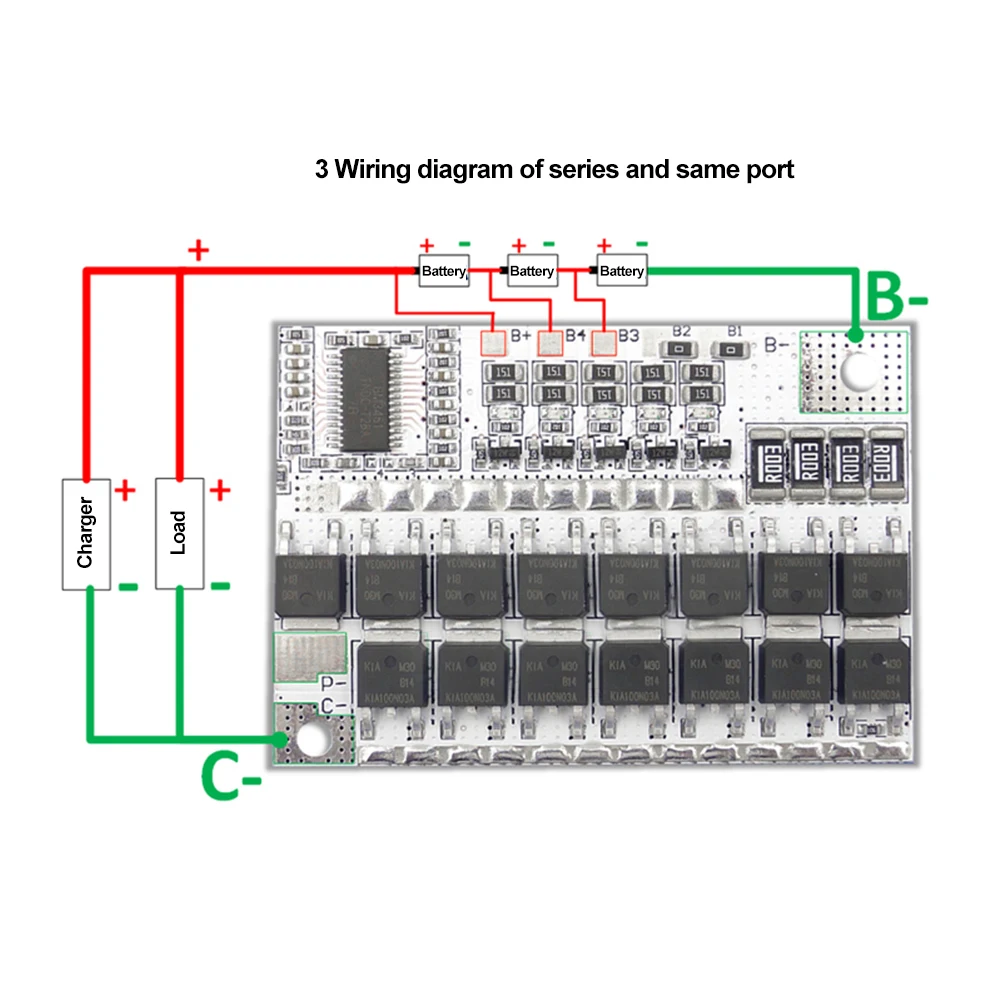

3-Serien-Sub-Port-Verdrahtungsmethode (siehe 3-Serien-Sub-Port-Verdrahtungsplan)
��Schließen Sie die 3 Batteriepacks gemäß der Batterieverbindungsmethode im Schaltplan für die 3-Serien-Split-Port-Verkabelung in Reihe an.
��Verbinden Sie den Minuspol des Ladegeräts mit C- der Schutzplatine und den Minuspol der Last mit P-.
��Verbinden Sie den Pluspol des Ladegeräts und der Last mit dem Pluspol der 3-Serien-Batterie.
��Beachten Sie den Schaltplan für die 3-Serien-Split-Port-Verkabelung und verbinden Sie die Pluspole der 3 Batteriepacks nacheinander mit 3 Kabeln mit B+, B4 und B3.
��Verbinden Sie die Minuspole der 3 Batteriestränge mit B-.B1, B2 und B- sind kurzgeschlossen.
��Nachdem alle Kabel gemäß dem Schaltplan für den 3-Serien-Sub-Port angeschlossen wurden, überprüfen Sie, ob sie korrekt sind, und beginnen Sie dann mit der Nutzung, nachdem Sie sich vergewissert haben, dass sie korrekt sind.
��Während des Betriebs bedeutet das Leuchten der Anzeigeleuchte auf der Schutzplatine, dass sich der entsprechende Akkupack in einem ausgewogenen Betriebszustand befindet (d.h. der Akku ist zu diesem Zeitpunkt unausgeglichen).
Paketliste
Batterieschutzplatine*1

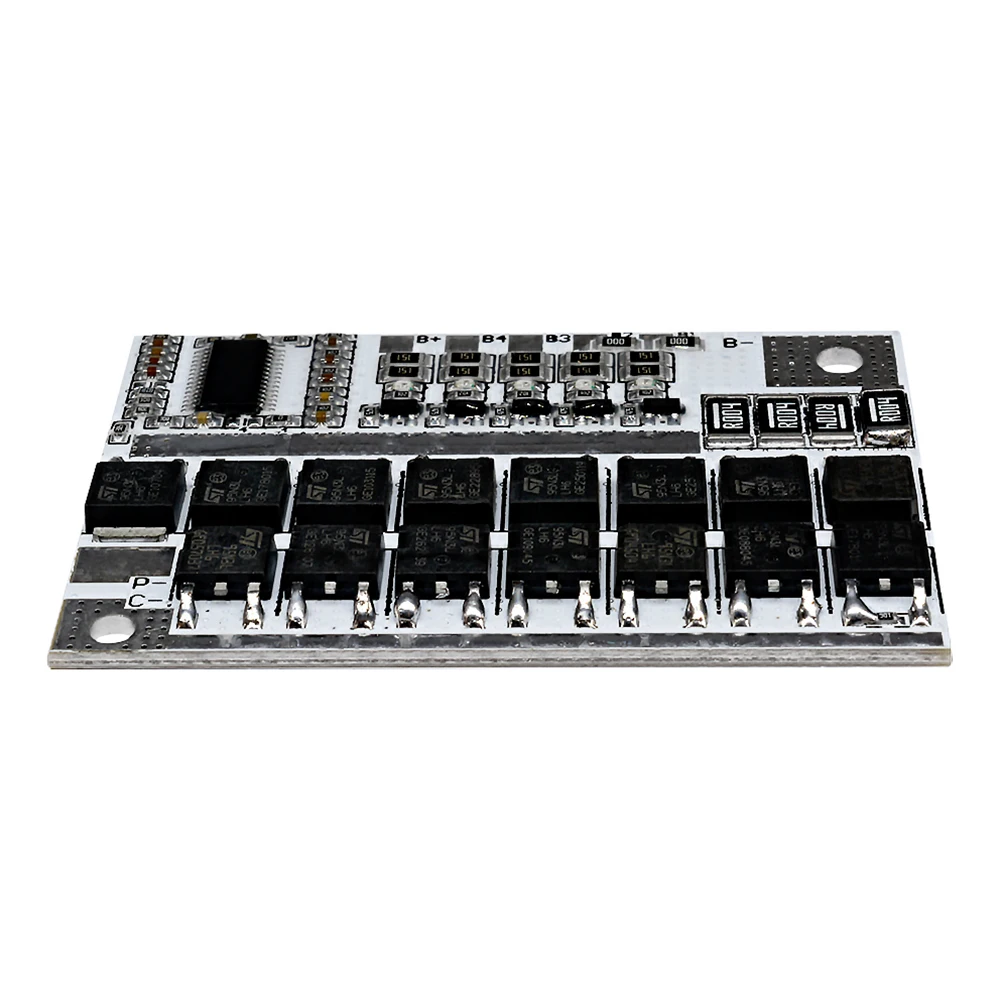

Produktdetails in Bildern

Produkteigenschaften

Markenname

diymore

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

feature

LiFePO4 Lithium Battery Protection Board
