1/3 Stück 2,5A Dual-Bridge-Bürsten-Gleichstrommotor-Steuerplatine Modul für Arduino Smart Car Robot mit geringem Stromverbrauch MX1919

Produktbeschreibung

MH-DM25 2,5A Dual-H-Brücken-Steuerplatine für bürstenbehaftete Gleichstrommotoren, Modul-Kit für Arduino, Smart-Car-Roboter, geringer Stromverbrauch
Produkteinführung

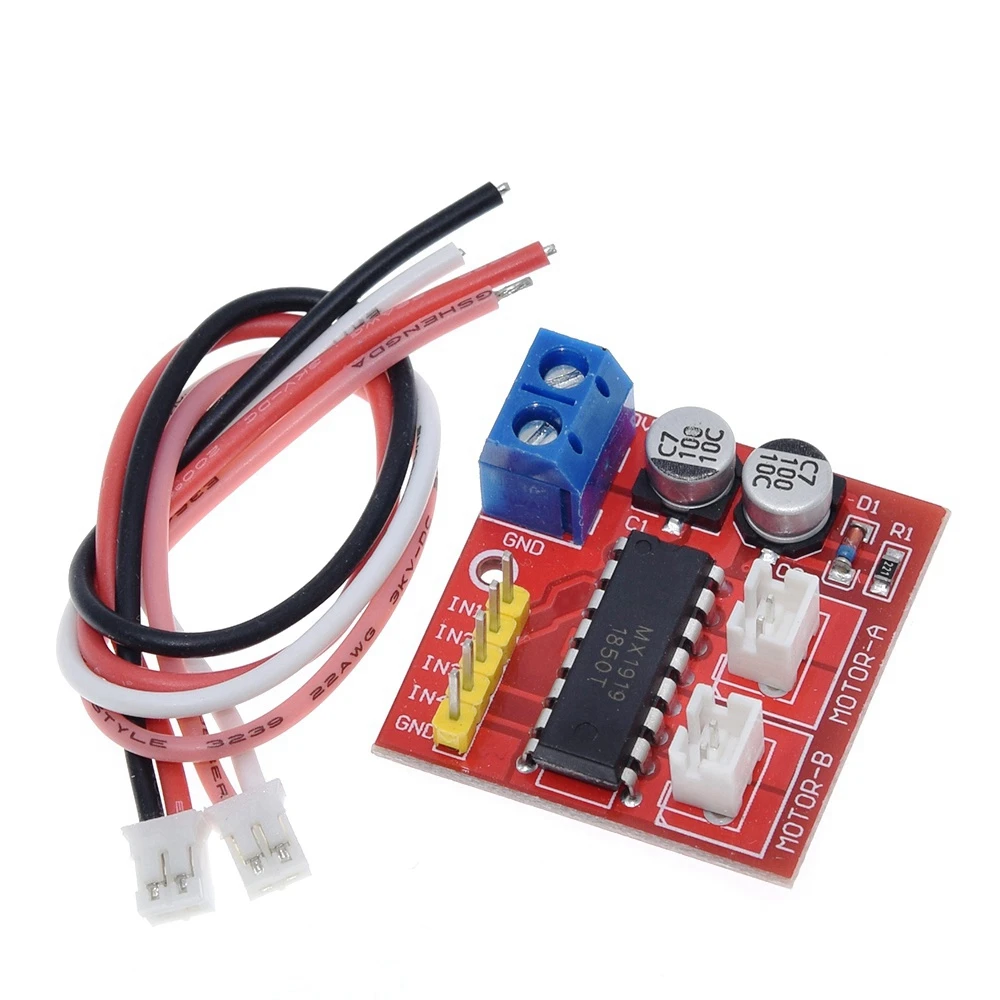

2,5-A-Motorantriebsmodul mit erhöhter Leistung, ausgestattet mit Silikonkabel, Stiftleiste und Anschlussklemme.Die Versorgungsspannung beträgt 2 V bis 10 V, wodurch zwei Gleichstrommotoren oder ein 4-adriger, 2-Phasen-Schrittmotor gleichzeitig betrieben werden können.Es kann die Funktionen Vorwärts- und Rückwärtslauf sowie Geschwindigkeitsregelung realisieren, mit thermischem Schutz und automatischer Rückstellung.
Produktparameter
1.Zweiwege-H-Brücken-Motorantrieb, der gleichzeitig zwei Gleichstrommotoren oder einen 4-Draht-Zweiphasen-Schrittmotor antreiben kann
2.Versorgungsspannung des Moduls: 2V-10V
3.Die Eingangsspannung des Signals beträgt 1,8–7 V.
4.Einzelner Betriebsstrom 2,5 A, geringer Standby-Strom (weniger als 0,1 µA)
5.Integrierter Schutzschaltkreis gegen Fehlfunktionen bei ungewöhnlicher Stromzufuhr: Wenn der Eingangsanschluss nicht angeschlossen ist, kann der Motor nicht ausfallen.
6.Integrierter Überhitzungsschutzschaltkreis (TSD) mit Hysterese-Effekt, sodass Sie sich keine Sorgen um einen Motorstopp machen müssen
7.Produktgröße: 31*32*5 mm (Länge, Breite und Höhe), kleine Größe, geeignet für Montage und Fahrzeuganwendung.
8.Durchmesser der Befestigungsbohrung: 2 mm.
9.Gewicht: 11g

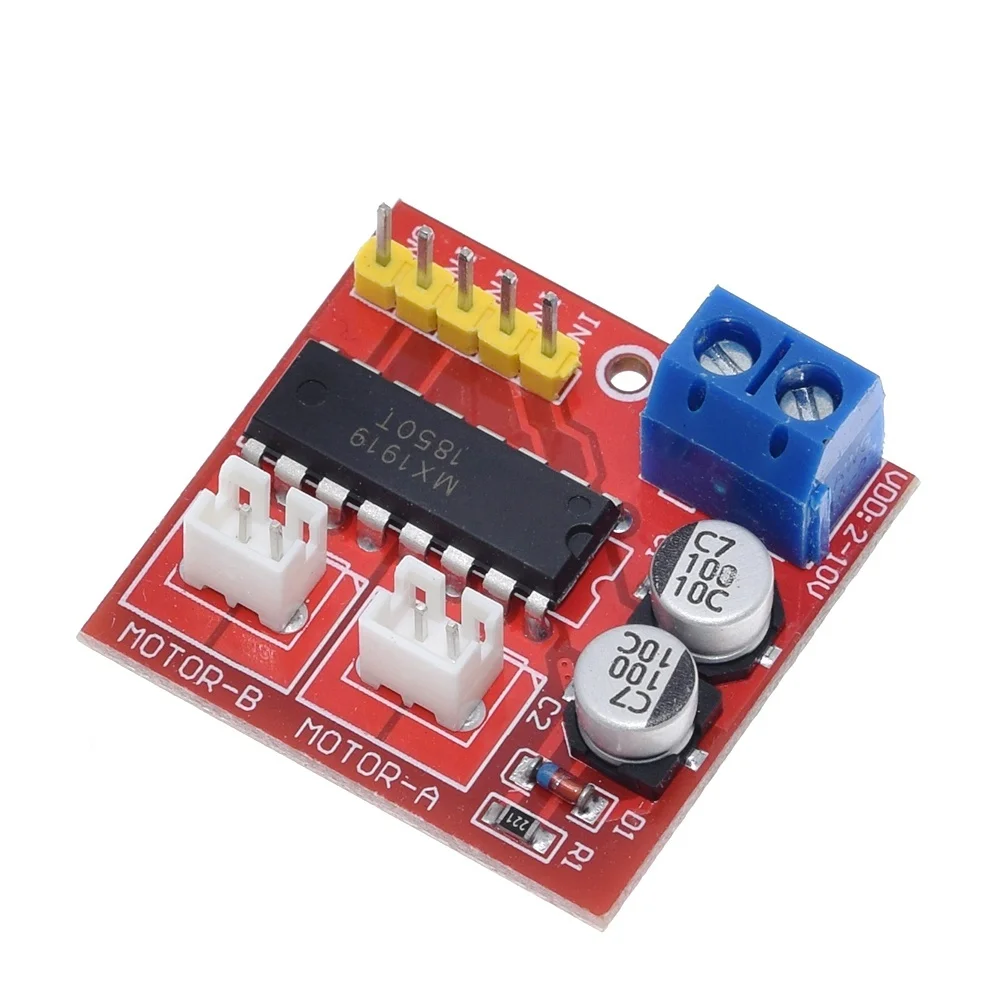

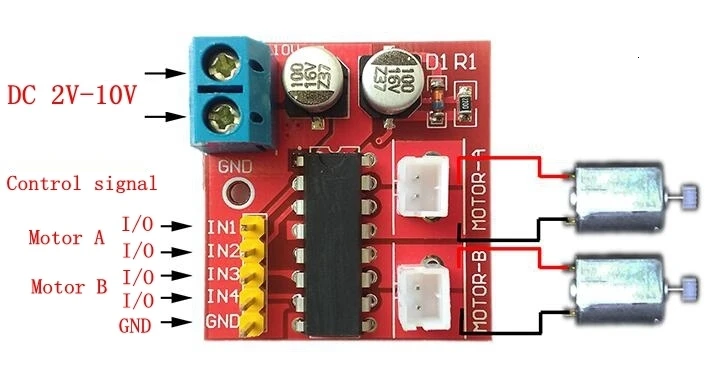

INx ist mit dem MCU-E/A-Port verbunden, MOTOR-A und MOTOR-B sind mit dem Motor verbunden.

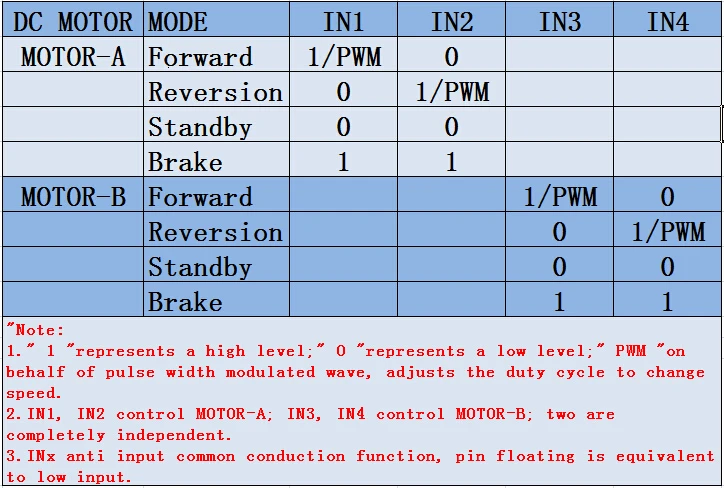

Wahrheitstabelle der Logik für den DC-Motorantrieb

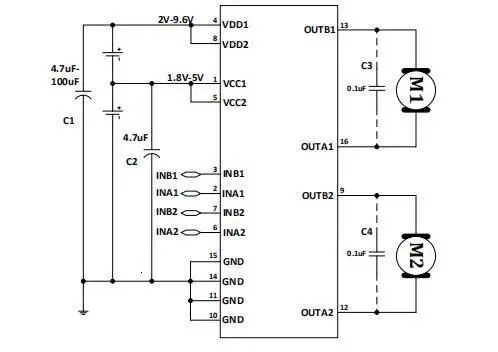

Schema

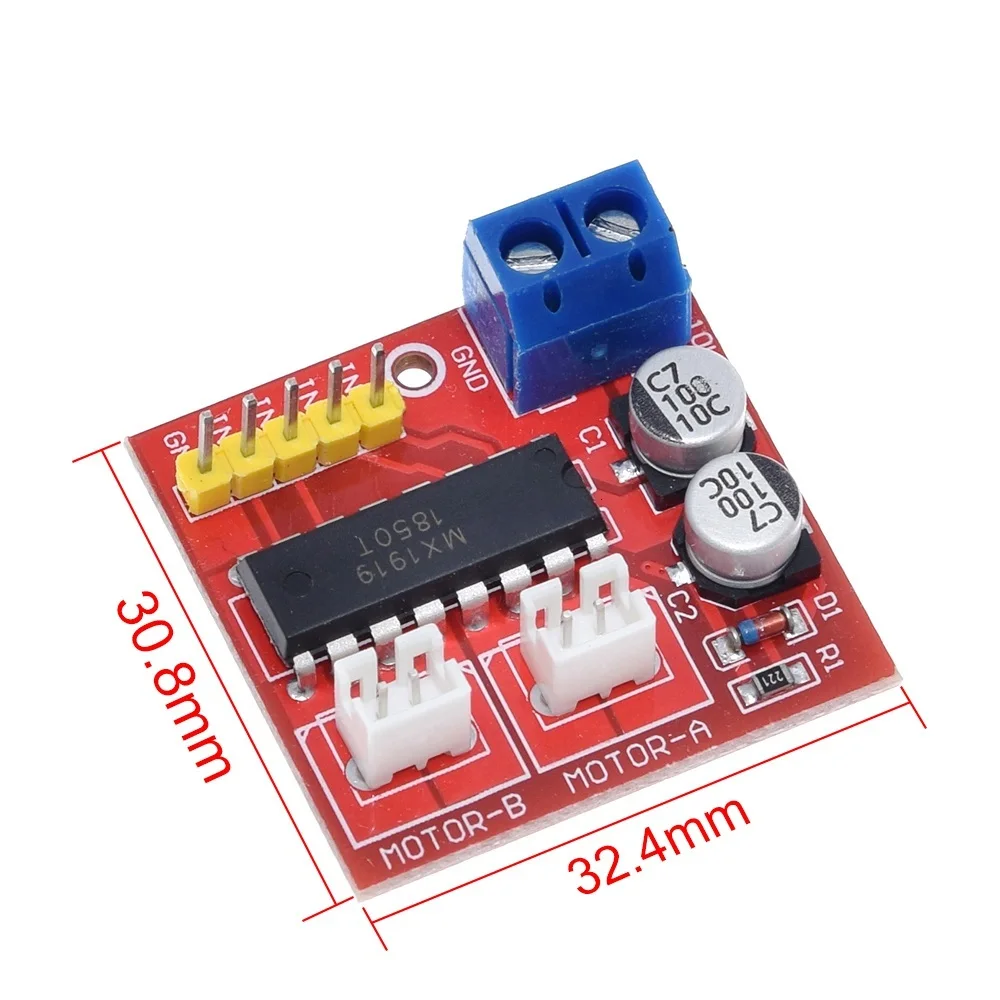

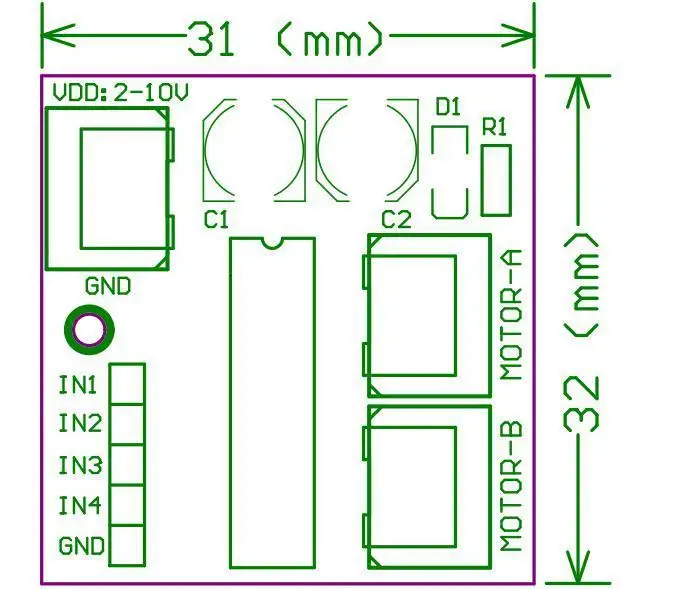

GRÖSSE
Vorsichtsmaßnahmen
1.Die Verbindung zwischen den Plus- und Minuspolen der Stromversorgung wird die Schaltung definitiv beschädigen.
2. Der Ausgang ist entweder mit Masse kurzgeschlossen oder es liegt eine Kurzschlussschaltung am Ausgang vor, und der Chip ist thermisch geschützt. Wenn die Spannung jedoch nahe an 10 V liegt oder diese überschreitet und der Spitzenstrom deutlich 2,5 A übersteigt, wird der Chip durchbrennen.

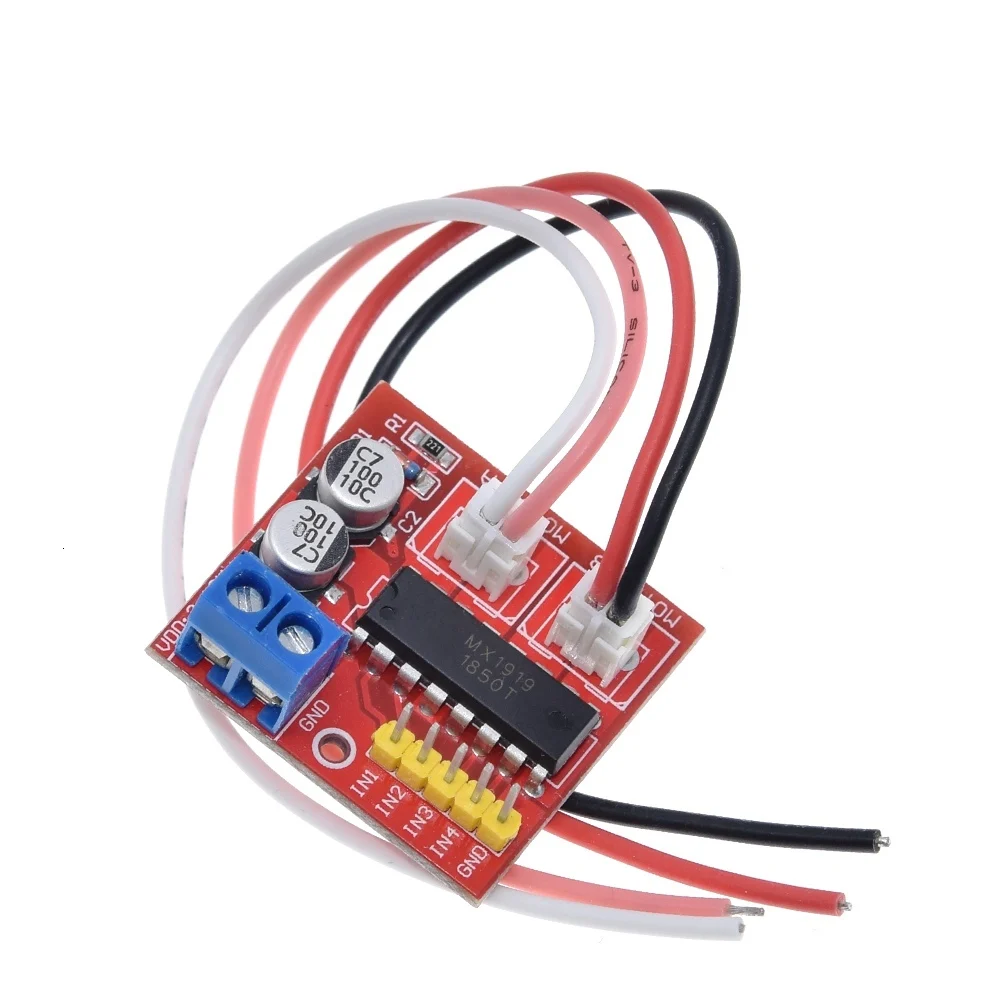

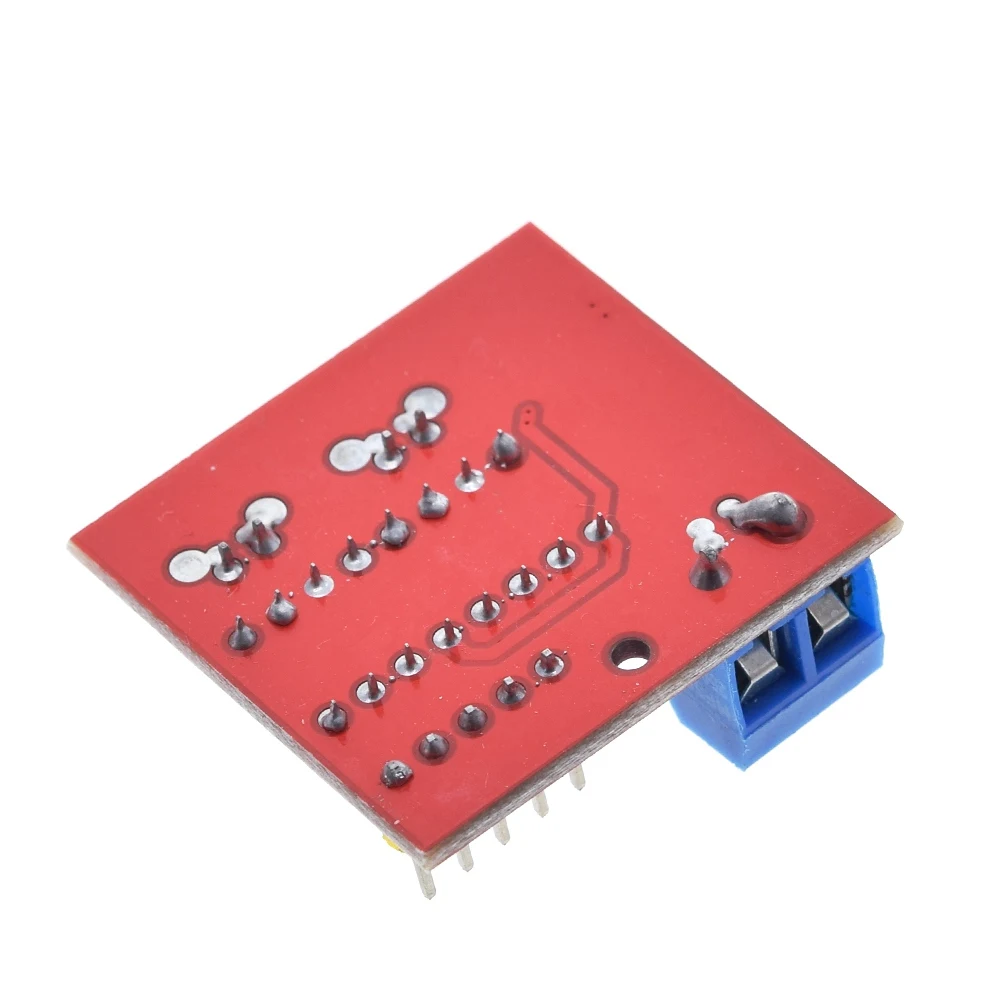

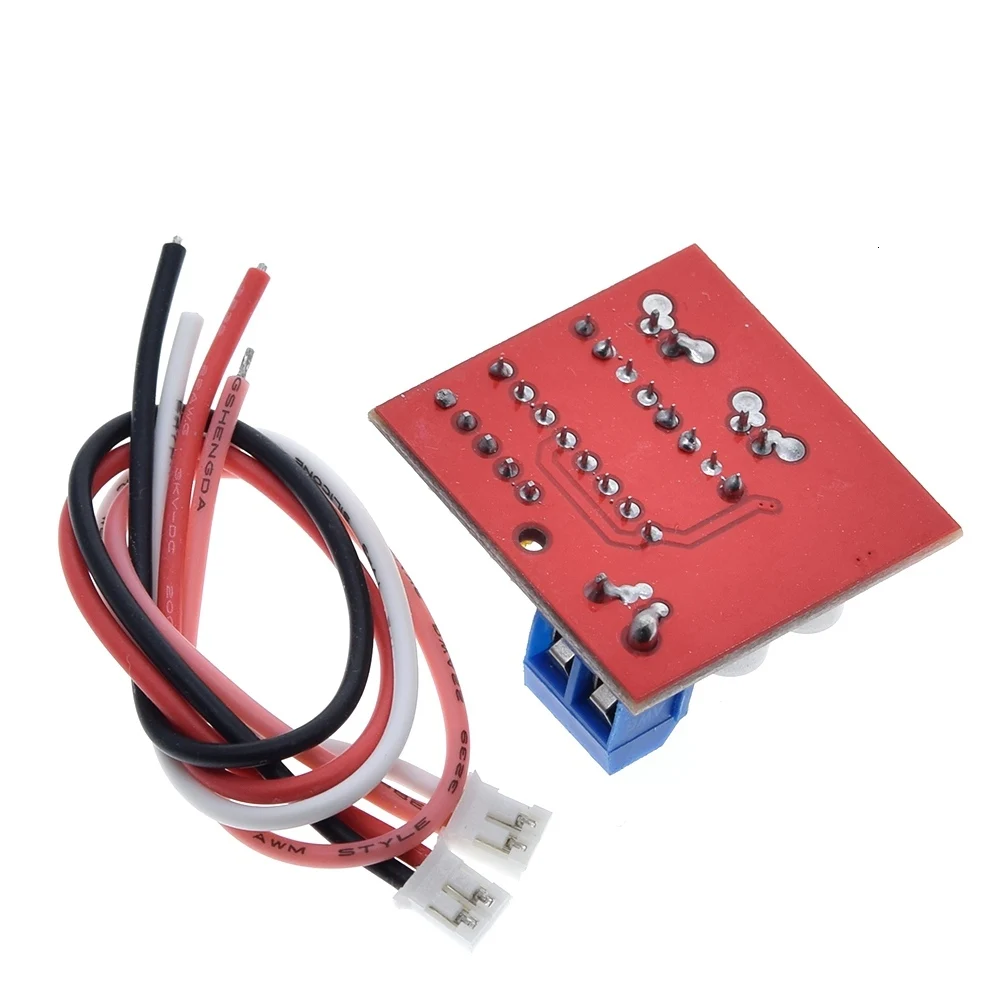

Produktdetails in Bildern

Produkteigenschaften

Markenname

TZT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

2V-10V

Verlustleistung

2.5A

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Computer

Paket

DIY KIT

For Arduino STM
