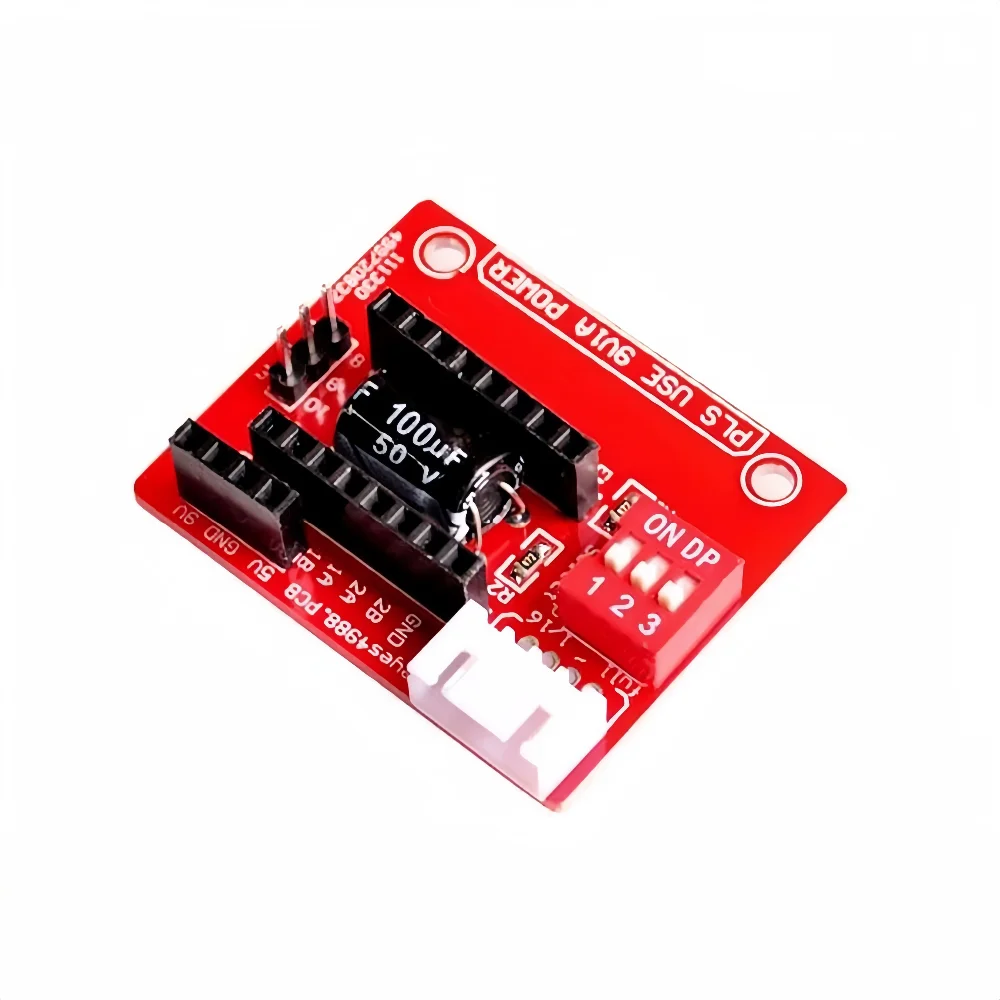

3D-Drucker A4988/DRV8825 Schrittmotor-Ansteuerungsplatine/Erweiterungsplatine

Produktbeschreibung

Produkteinführung
1.Sie können A4988/DRV8825 verwenden.Achten Sie beim Einsetzen auf die richtige Ausrichtung, da der Treiber sonst beschädigt werden kann.
2.Wenn der Jumper auf die Position „ON DP“ eingestellt ist, wird eine Unterteilung von 16 Teilen (4988) oder 32 Teilen (8825) angezeigt.
3.Jm wird mit dem Motor verbunden.
4.Jv verbindet 5V- und 12V-24V-Stromversorgungen
5.Die Anschlüsse E, S, D und G von Jc entsprechen den Ausgangssignalen für die Steuerung der Funktionen „Enable“, „Step“, „Dir“ und „Gnd“ an der Verbindung.
Besondere Erinnerung
Achten Sie bei der Installation auf die richtige Ausrichtung, da es sonst zu einem Defekt des Laufwerks oder sogar des Motherboards kommen kann.
接详情图
Name: 4988/8825 Schrittmotor-Antriebsmodul-Erweiterungsplatine
Größe: 42*42*15mm
Gefixt: 3 mm
Lochabstand: 1400*1400mil (35,56*35,56mm)
Logikspannung: 5V
Eingangsspannung: 12-30V
Port: numerisch
Schnittstelle: Richtung, Aktivierung, Geschwindigkeit
Anwendbare Module: A4988, DRV8825
Hinweis: Achten Sie bei der Installation des Treibermoduls auf die richtige Ausrichtung, da es sonst beschädigt werden kann.
Dieses Produkt ist lediglich eine Erweiterungsplatine und enthält nicht das Treibermodul 4988/8825.

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
