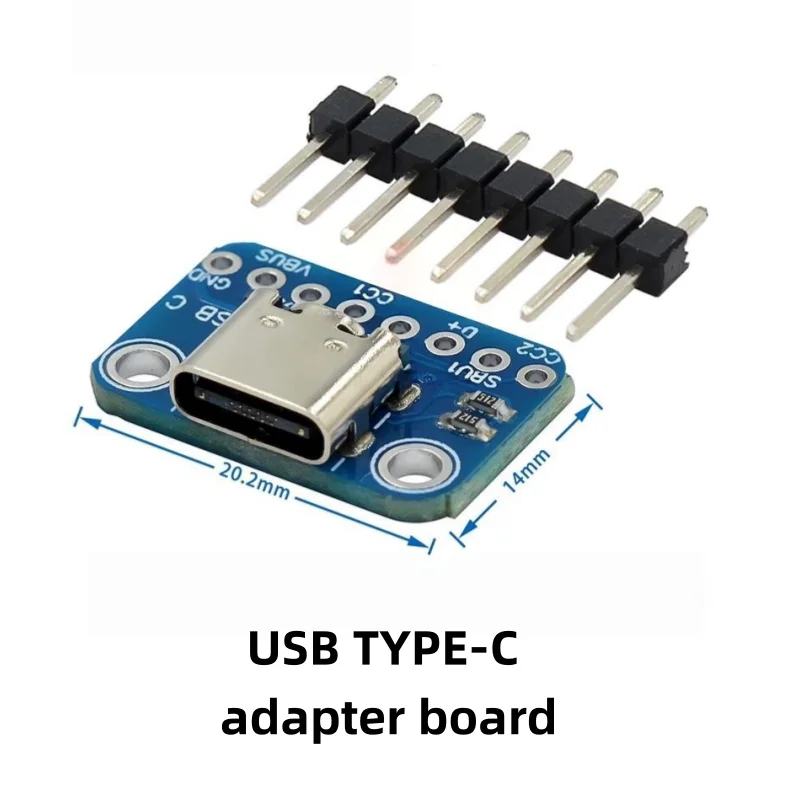

USB-TYP-C-Adapterplatine 2,54MM CC1 CC2 5,1K Pull-Down-Widerstand-Anschluss

Produktbeschreibung

Legen Sie alle Ihre Mini- und Micro-BUSB-Kabel in einen Plastikeimer. Die nächste Generation von USB-Anschlüssen ist da – mit USBC!Da sich die Branche von Micro-B- oder Lightning-Anschlüssen zu neuen Standards wandelt, werden Sie diese Anschlüsse bald auf verschiedenen Geräten sehen.Zumindest bis der nächste Standard eingeführt wird.
USBC-Stecker sind symmetrisch/umkehrbar, verfügen über mehr Datenanschlüsse und eine höhere Stromausgangsleistung.Für die meisten Entwickler wird die bisherige, bekannte und bewährte Verwendung der USB-Pins jedoch weiterhin gut funktionieren.Dieser Durchbruch vermittelt Ihnen das gesamte notwendige Grundwissen und eine Konfiguration eines nachgeschalteten Widerstands, die die klassische USB-2.0-Schnittstelle simuliert.
Die beiden 5,1-kΩ-Widerstände am Pin CC1 zeigen an, dass der vorgelagerte Anschluss 5 V und bis zu 1,5 A Strom liefert (ob der vorgelagerte Anschluss tatsächlich so viel Strom liefern kann, hängt davon ab, was angeschlossen ist).

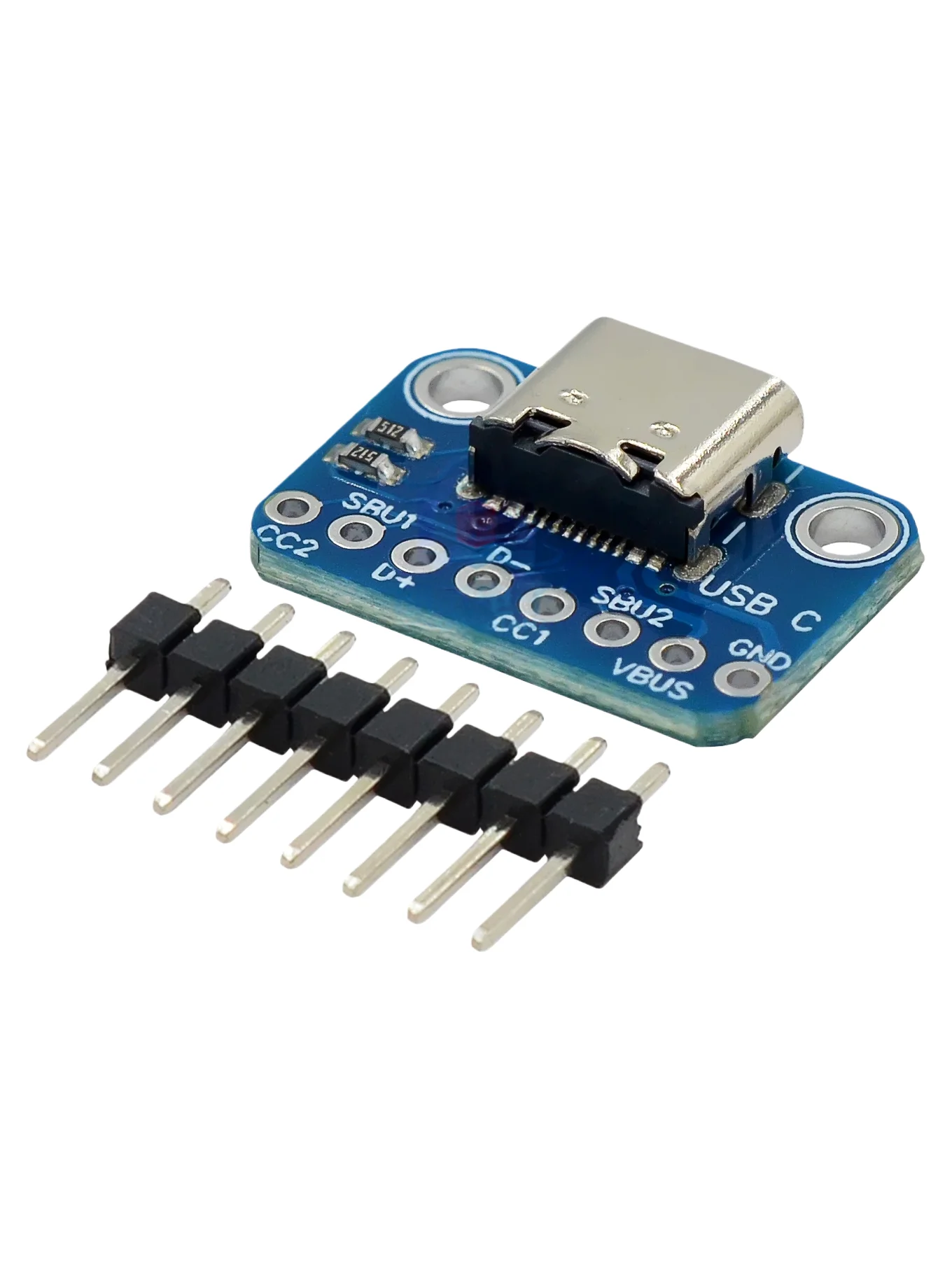

In den meisten Fällen müssen Sie lediglich VBUS mit Ihrem 5-V-Eingang verbinden, GND mit der Masse und die gewünschten D+- und D- Anschlüsse. Sie können die CC- und SBU-Pins überwachen, um die Polarität des Kabels zu bestimmen oder Seitenbanddaten zu senden. Oder trennen Sie sie ab.

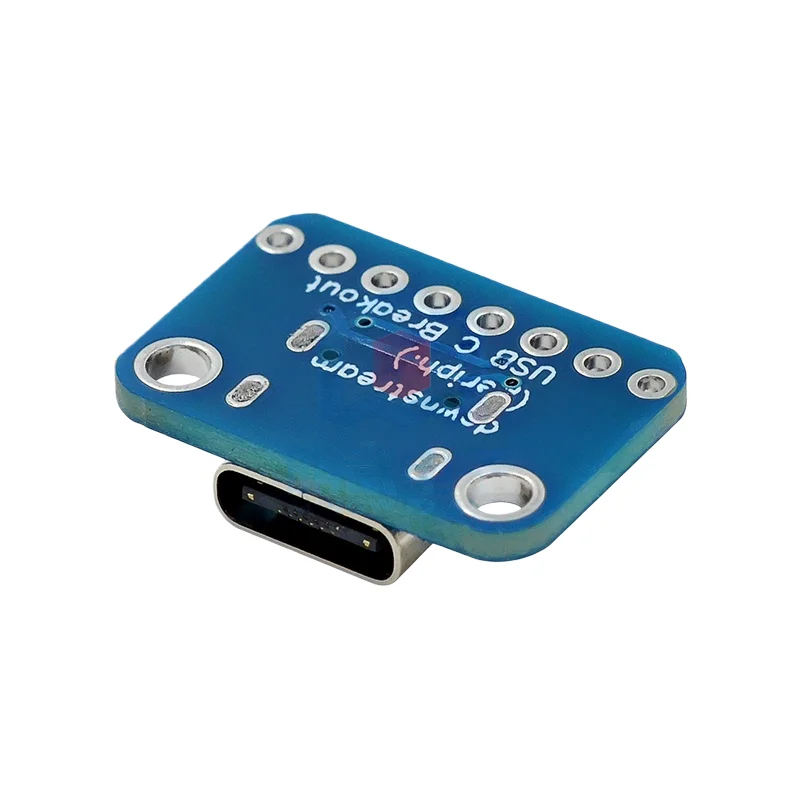

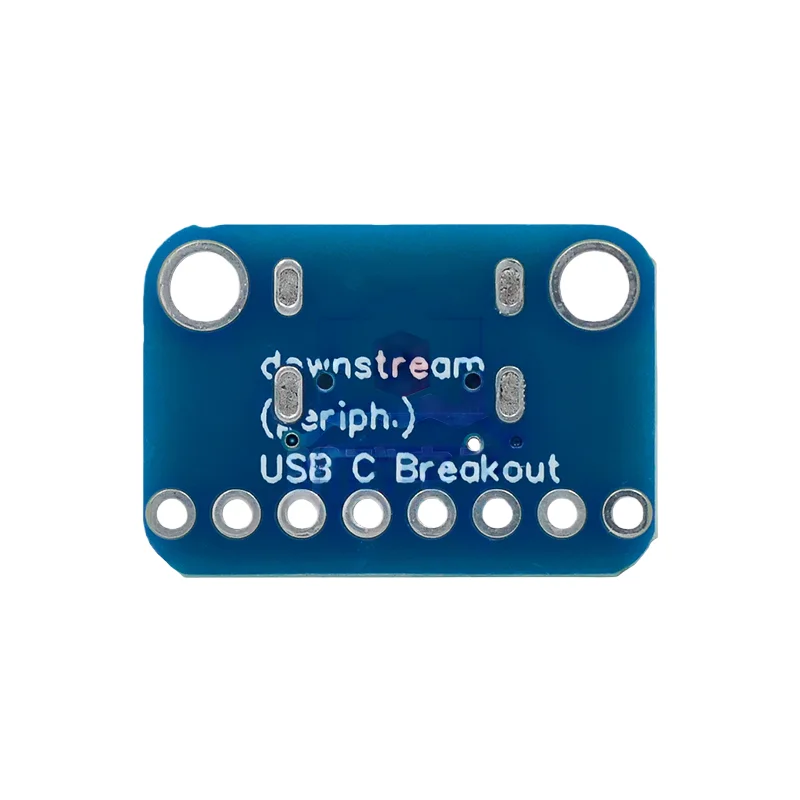

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
