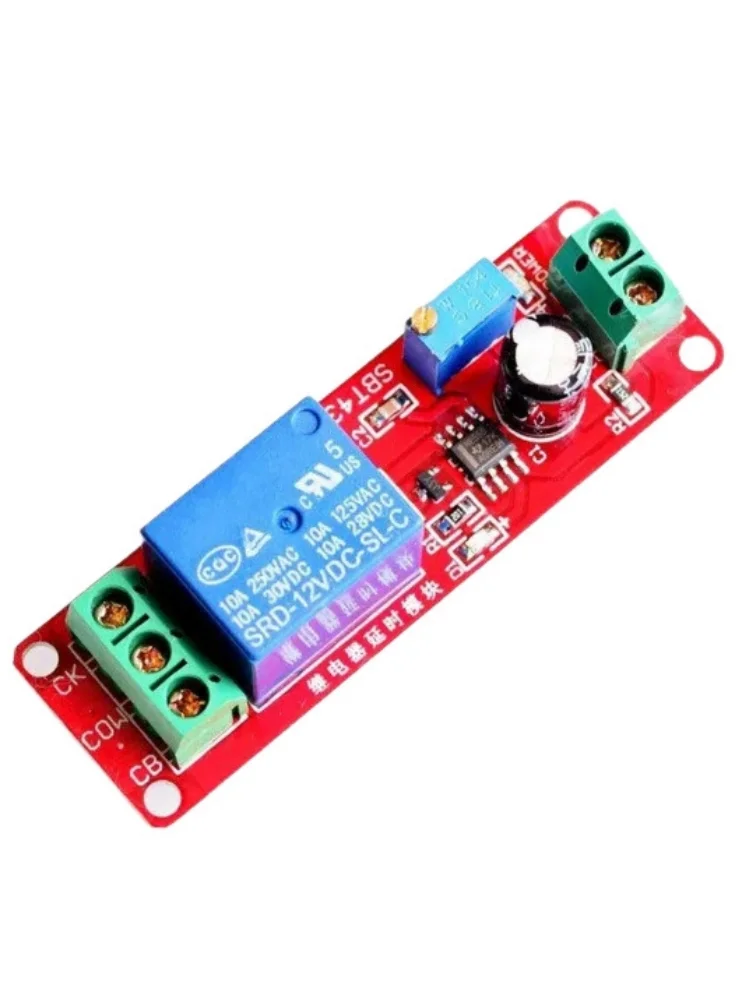

NE555-Verzögerungsmodul, monostabiler Schalter, Relais-Verzögerungs-Ein-Aus-Schalter (12 V), elektrische Verzögerung für den Automobilbereich.

Produktbeschreibung

[Kurze Erklärung]
1.Größe: 6,8 cm * 2,1 cm
II.Hauptchip: NE555
III.Betriebsspannung: DC 12V
IV.Funktionen
1
Schließen Sie die Stromversorgung an, und das Relais wird mit einer Verzögerung eingeschaltet (dieses Modul verfügt nur über eine Funktion für das verzögerte Einschalten und keine Funktion für das verzögerte Ausschalten, es sei denn, die Stromversorgung wird unterbrochen).Konkret gesagt, schaltet das Relais nach dem Einschalten nicht sofort ein.Zu diesem Zeitpunkt ist der Zustand des Relais-Ausgangsanschlusses wie folgt: normalerweise offen und mit dem gemeinsamen Anschluss getrennt, normalerweise geschlossen und mit dem gemeinsamen Anschluss verbunden;Nach einer Verzögerung von 1-10 Sekunden (einstellbar) schaltet das Relais ein, und zu diesem Zeitpunkt ist der Zustand des Relaisausgangsanschlusses wie folgt: normalerweise offen und mit dem gemeinsamen Anschluss verbunden, normalerweise geschlossen und vom gemeinsamen Anschluss getrennt;Solange das Modul nicht ausgeschaltet ist, bleibt dieser Zustand (Relais-Einschaltzustand) bestehen.Testphänomen: Nach dem Einschalten leuchtet die rote Betriebsanzeigeleuchte.Nach einer Verzögerung von 1-10 Sekunden schaltet das Relais ein, ein "Klick"-Geräusch ist zu hören und die blaue Anzeigeleuchte für den Relaisbetrieb leuchtet.
2.Die Verzögerungszeit ist einstellbar und liegt im Bereich von 0 bis 10 Sekunden.
4.Das Hinzufügen eines Potentiometers kann die Verzögerungszeit verlängern.
5.Eine Erhöhung der Kapazität C1 kann die Verzögerungszeit verlängern.
6.Ausgestattet mit einer Betriebsanzeigeleuchte.
7.Ausgestattet mit einer Relais-Einschaltanzeigeleuchte
8.Kann Geräte mit einer Wechselspannung von 220V und einem Strom von 10A oder weniger steuern (Leistung des Steuergeräts: 2000W).
9.Ausgestattet mit Relais-Freilaufschutz.
10. Zeitverzögerungsformel: T = 1,1RC. Zum Beispiel: Kapazität 100µF, Widerstand 100K, T = 1,1 * 100000 * 0,0001 = 11 Sekunden

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
