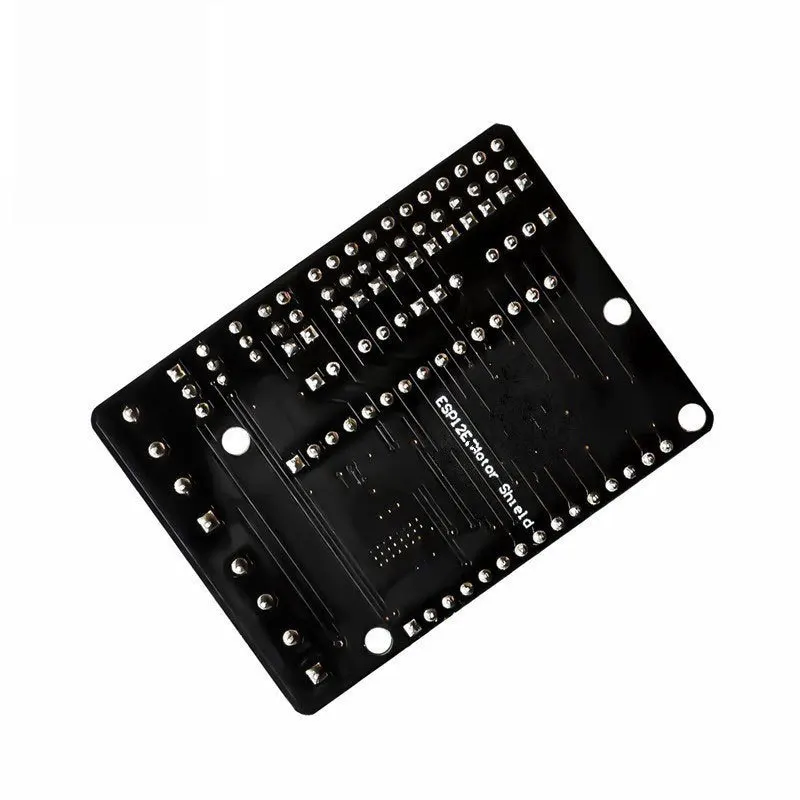

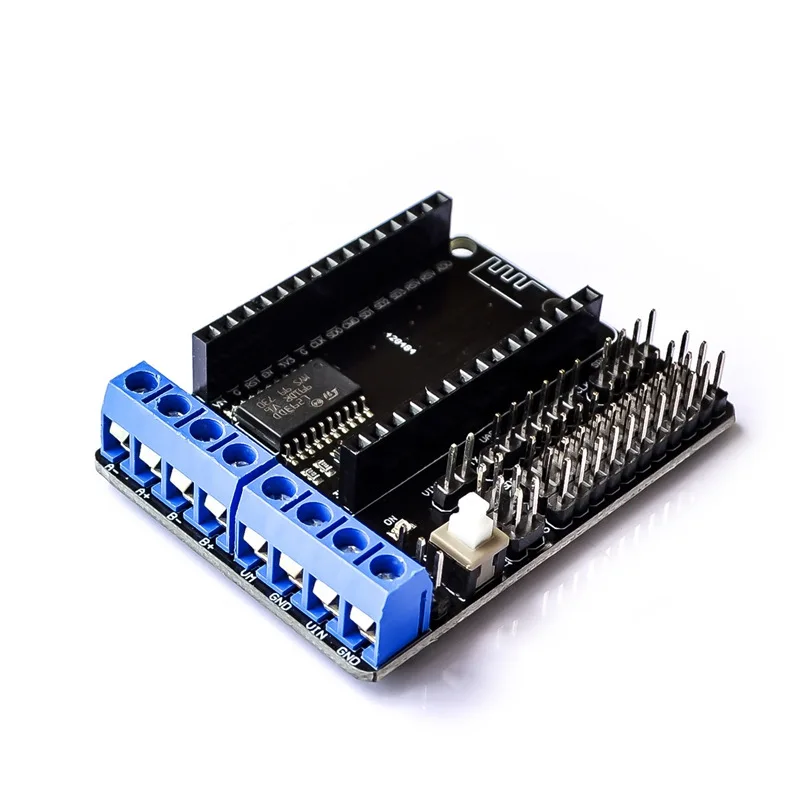

ESP8266 WiFi-Motorsteuerungs-Erweiterungsplatine L293D ESP12E Lua IoT Smart Car

Produktbeschreibung

Einleitung
Die erste Motorantriebs-Erweiterungsplatine wurde auf Basis des ESP-12E entwickelt.
Funktionen
ESP12 DEV KIT Entwicklungsboard-Erweiterungsmodul
Vorstellung aller funktionalen Pins des ESP12 DEV KIT: SPI, UART, GPIO, AI und 3,3V-Stromversorgungsschnittstelle
Erweiterter Zwei-Wege-Motorantrieb, der in der Lage ist, zwei Motoren direkt anzutreiben
Integrierter Netzschalter
l L293D
l Betriebsspannungsbereich des Motors: 4,5V~36V
Stromversorgungsbereich: 4,5V~9V
Die Stromversorgung des Motors und die Stromversorgung der Steuerung sind getrennt.In Experimenten können VIN und VM über einen Kurzschlussblock kurzgeschlossen werden, wodurch sowohl der Motor als auch die Steuerplatine gleichzeitig mit Strom versorgt werden können.
Technische Produktspezifikationen
Stromeingang
~ Motorstromversorgung (VM): 4,5V~36V, kann unabhängig mit Strom versorgt werden
~ Steuerstromversorgung (VIN): 4,5V~9V (10VMAX), kann unabhängig mit Strom versorgt werden
Das Modul bietet einen Kurzschlussanschluss (Kurzschluss von VM und VIN), der die bequeme Nutzung eines Stromversorgungsgeräts (muss 4,5V~9V sein) ermöglicht, um gleichzeitig Motorsteuerung und -antrieb zu realisieren.
Logikbetriebsstrom Iss: ≤60mA (Vi=L), ≤22mA (Vi=H)
Betriebsstrom Io des Antriebsteils: ≤1,2A
Maximale Verlustleistung: 4W (T=90℃)
Eingangspegel des Steuersignals: Hoher Pegel: 2,3V≤VIH≤VIN; Niedriger Pegel: -0,3V≤VIL≤1,5V

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
