16-Kanal PWM Servo-Treiberplatine Roboter-Controller IIC-Schnittstellen-Treibermodul PCA9685

Produktbeschreibung

Einleitung
Dieses Modell verwendet die I2C-Kommunikation, verfügt über einen integrierten PWM-Treiber und ist mit einer Taktschaltung ausgestattet.Dies stellt einen wesentlichen Unterschied zur TLC5940-Serie dar.Sie müssen nicht ständig Signale senden, wodurch Ihr Mikrocontroller entlastet wird!
Es ist mit 5 V kompatibel, was bedeutet, dass Sie es auch mit einem 3,3-V-Mikrocontroller steuern und sicher auf eine 6-V-Ausgangsspannung umschalten können (wenn Sie eine weiße oder blaue Kontrollleuchte steuern möchten, ist auch die Verwendung einer positiven Spannung von 3,4 V möglich).
Die 6 Adressauswahlpins ermöglichen den Anschluss von 62 Treiberplatinen an einen einzigen I2C-Bus, wodurch insgesamt 992 PWM-Ausgänge realisiert werden.Das würde eine enorme Menge an Ressourcen erfordern.
Einstellbarer PWM-Ausgang mit einer Frequenz von ca. 1,6 kHz
Bereiten Sie den Schrittmotor darauf vor, eine 12-Bit-Auflösung auszugeben, was eine Auflösung von 4 µs bei einer Aktualisierungsrate von 60 Hz bedeutet.
Konfigurierbarer Push-Pull-Ausgang oder offener Schaltkreis-Ausgang
Der Ausgangsaktivierungs-Pin kann alle Ausgänge schnell deaktivieren.
Eigenschaften

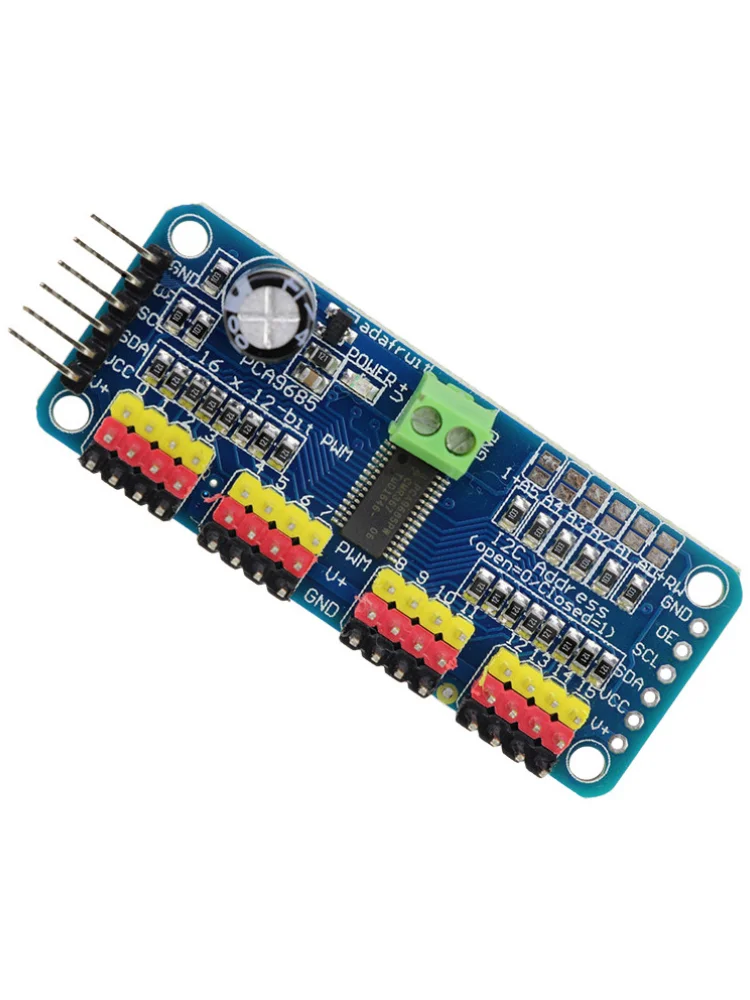

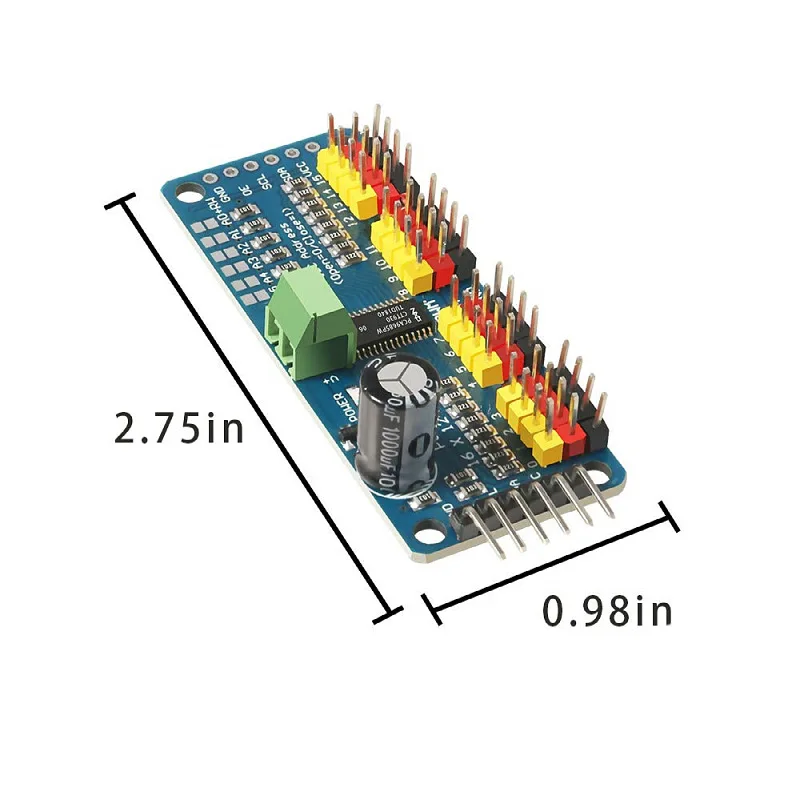

Der PCA9685-Chip ist in der Mitte der kleinen Platine untergebracht.
l Stromversorgungsanschluss
l Grüne Betriebsanzeige

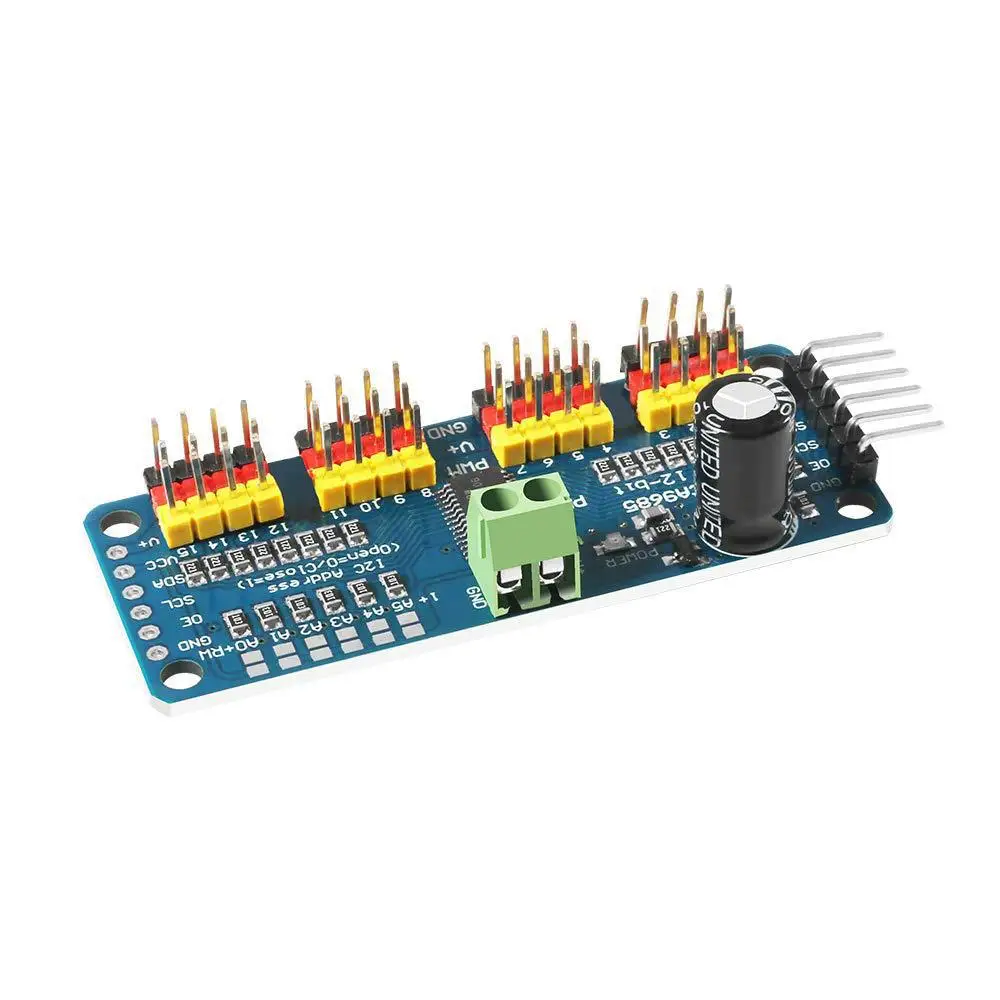

Bei den 4 Sätzen von 3-poligen Steckverbindern können Sie bequem 16 Servomotoren gleichzeitig anschließen (der Stecker des Servomotors ist etwas breiter als 0,1 Zoll, sodass Sie 4 Paare von 0,1-Zoll-Steckverbindern unterbringen können).

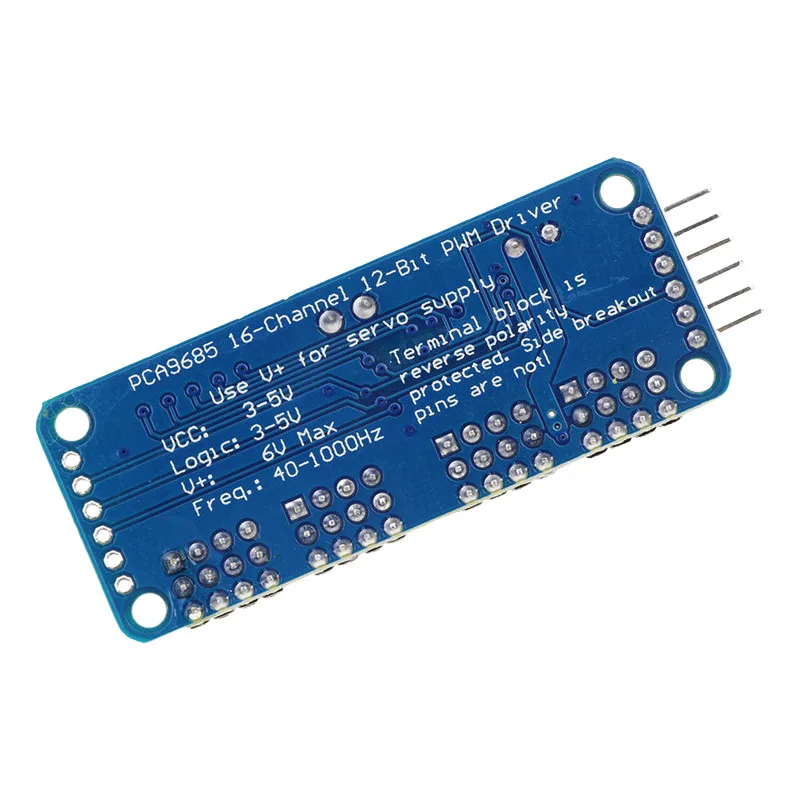

Schutz vor Verpolung am Eingang der Klemmenleiste
Kaskaden-Design
Setzen Sie einen großen Kondensator (der in bestimmten Situationen erforderlich sein kann) an der V+-Leitung an.Die maximale Eingangsspannung für das Peripheriegerät hängt von diesem 10-V-1000-µF-Kondensator ab.
Auf allen PWM-Ausgangsleitungen wird ein 220-Ohm-Serienwiderstand angebracht, um diese zu schützen und LEDs einfach ansteuern zu können.
