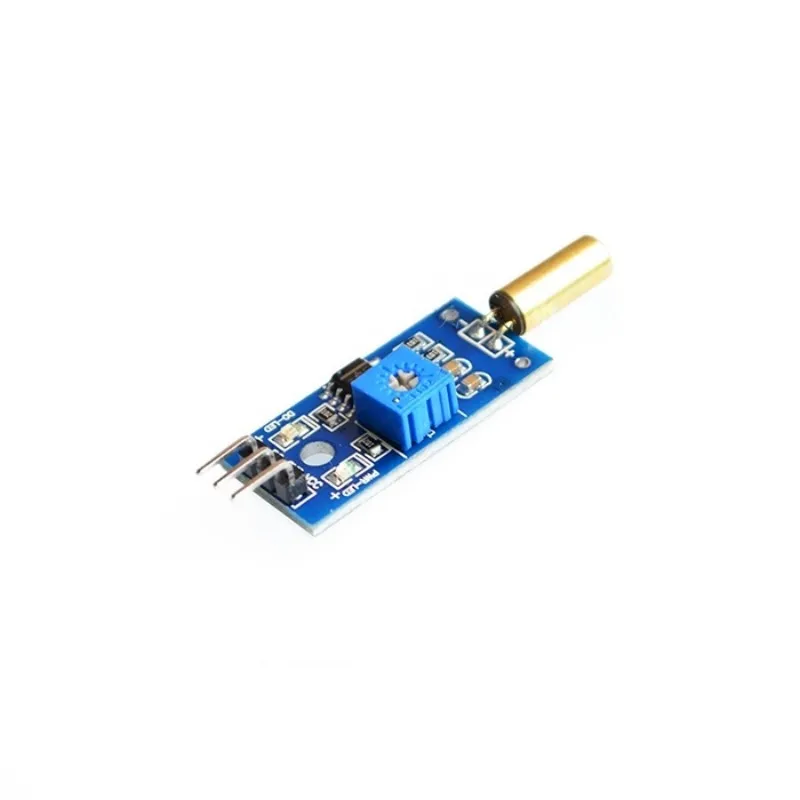

Goldenes SW520D-Winkelsensormodul, Kugelschalter, Neigungssensormodul

Produktbeschreibung

Zweck
Verschiedene Produkte, darunter Neigungssensoren, Alarme, die bei einer Neigung ausgelöst werden, und Neigungssensoren, die eine automatische Abschaltung bewirken.
Modulmerkmale
1.Der hochsensible Winkelschalter SW-520D wird als Sensor verwendet.
2.Der Ausgang des Komparators liefert ein sauberes Signal, eine gute Wellenform und eine hohe Ansteuerleistung, die 15 mA übersteigt.
3.Betriebsspannung: 3,3V-5V
4.Ausgabeform: Digitaler Schaltausgang (0 und 1)
5.Ausgestattet mit festen Schraubenlöchern für eine einfache Montage.
6.Kleine Leiterplattengröße: 3,2 cm x 1,4 cm
7.Verwenden Sie einen LM393-Komparator mit breitem Spannungsbereich.
Anleitung zur Modulnutzung

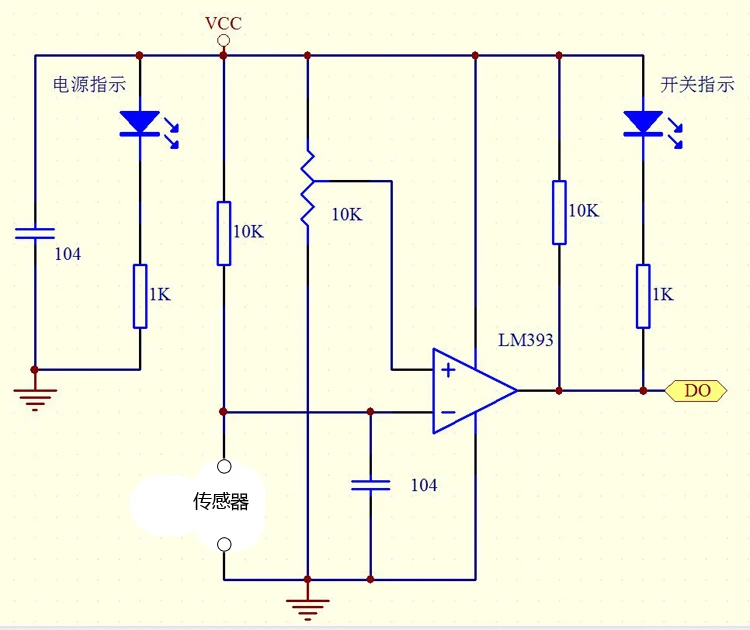

1.Bitte beachten Sie das folgende Schaltbild, um detaillierte Anweisungen zur Verkabelung dieses Moduls zu erhalten.
2.Der Ausgangssignal des Moduls hängt von der Betätigung und dem Ausschalten des Winkelschalters ab.Wenn der Winkelschalter getrennt ist, gibt der DO-Schalter ein hohes Spannungsniveau aus; wenn der Winkelschalter geschlossen ist, gibt der DO-Schalter ein niedriges Spannungsniveau aus.
3.Der Ausgangsanschluss kann direkt mit dem Mikrocontroller verbunden werden, der hohe und niedrige Spannungswerte erfasst, um Winkeländerungen zu bestimmen.
4. Der Ausgangsanschluss kann direkt ein Relaismodul ansteuern, wodurch ein Hochleistungs-Winkel-Schalter realisiert werden kann, der bei Kippen automatisch die Stromversorgung von elektrischen Geräten und anderen Produkten unterbricht, um diese zu schützen.

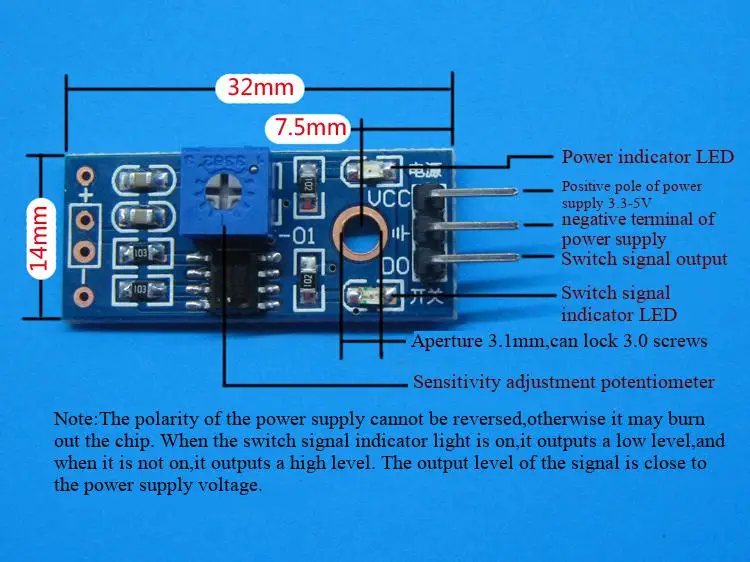

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)
