Intelligentes Hinderniserkennungsmodul für Fahrzeuge mit Infrarot-Paarröhre und photoelektrischem Sensor zur Wegfindung und Verfolgung.

Produktbeschreibung

Modulbeschreibung

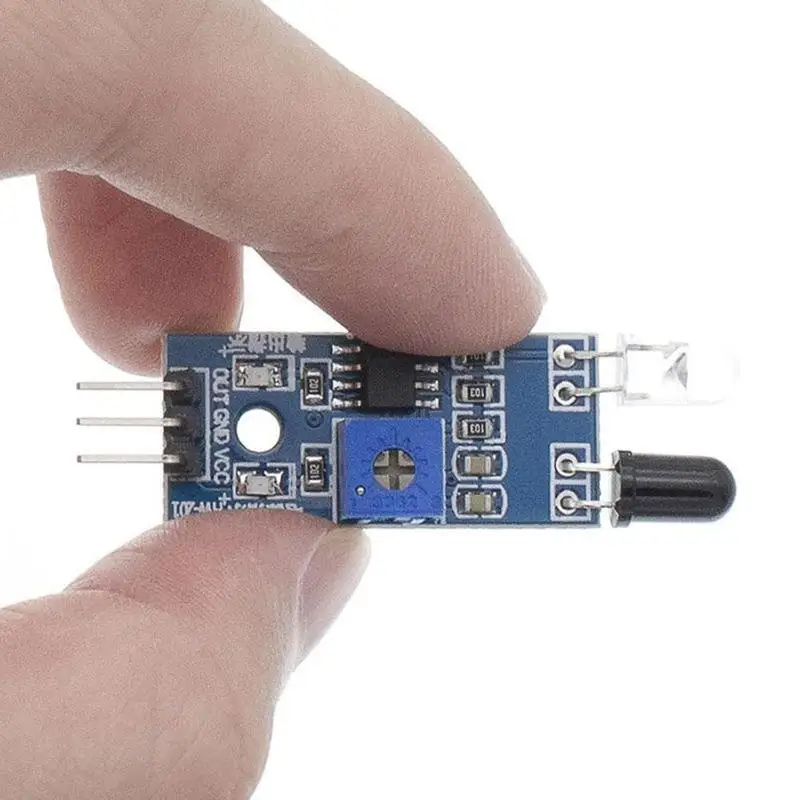

Das Sensormodul weist eine hohe Anpassungsfähigkeit an die Umgebungshelligkeit auf.Es verfügt über ein Paar Infrarot-Sender- und -Empfängerrohre.Das emittierende Rohr sendet Infrarotstrahlen einer bestimmten Frequenz aus.Wenn die Erfassungsrichtung auf ein Hindernis (eine reflektierende Oberfläche) trifft, werden die Infrarotstrahlen zurückreflektiert und vom Empfangsrohr aufgefangen.Nach der Verarbeitung durch den Vergleichsschaltkreis leuchtet die grüne Kontrollleuchte auf, und die Ausgangsschnittstelle des Signals gibt ein digitales Signal (ein Signal mit niedrigem Pegel) aus.Der Erfassungsabstand kann mithilfe eines Potentiometerknopfs eingestellt werden. Der effektive Abstandsbereich beträgt 2–30 cm, und die Betriebsspannung liegt zwischen 3,3 V und 5 V.Die Erfassungsreichweite dieses Sensors kann mithilfe eines Potentiometers eingestellt werden. Er zeichnet sich durch Eigenschaften wie geringe Störanfälligkeit, einfache Montage und eine komfortable Handhabung aus.Es kann in zahlreichen Szenarien eingesetzt werden, beispielsweise zur Hinderniserkennung und -umgehung bei Robotern, in Fahrzeugen, die Hindernisse vermeiden, bei der Zählung in Produktionslinien und zur Verfolgung von schwarzen und weißen Linien.Modulparameterbeschreibung
Wenn das Modul ein Hindernissignal vor sich erkennt, leuchtet die grüne Kontrollleuchte auf der Leiterplatte auf einer bestimmten Stufe auf, und der OUT-Anschluss gibt kontinuierlich ein Signal mit niedrigem Pegel aus.Der Erfassungsbereich dieses Moduls beträgt 2–15 cm, mit einem Erfassungswinkel von 35°.°.Der Erfassungsbereich kann mithilfe eines Potentiometers eingestellt werden.Wenn man das Potentiometer im Uhrzeigersinn dreht, vergrößert sich der Erfassungsbereich, während es sich im Gegenuhrzeigersinn verkleinert.
2.Der Sensor verwendet eine aktive Infrarot-Reflexionsdetektion, wodurch die Reflexionsfähigkeit und die Form des Ziels entscheidend für die Reichweite der Detektion sind.Konkret haben schwarze Objekte eine geringere Erkennungsreichweite, während weiße Objekte eine größere Reichweite aufweisen; kleine Objekte haben eine geringere Reichweite, während große Objekte eine größere Reichweite haben.
3.Der Ausgangsanschluss OUT des Sensormoduls kann direkt mit dem 10-poligen Anschluss des Mikrocontrollers verbunden werden oder ein 5-V-Relais direkt ansteuern.Anschlussmethode: VCC-VCC; GND-GND; OUT-IO
4.Der Komparator verwendet den LM393, was einen stabilen Betrieb gewährleistet
5.Das Modul kann mit einer Gleichstromversorgung von 3–5 V betrieben werden.Wenn die Stromversorgung angeschlossen ist, leuchtet die rote Kontrollleuchte für die Stromversorgung auf.Es verfügt über ein 3-mm-Schraubenloch, das eine einfache Befestigung und Installation ermöglicht.
6.Größe der Leiterplatte: 3,2 cm x 1,4 cm
8.Die Schwellenwert-Vergleichsspannung für jedes Modul wurde vor dem Versand über das Potentiometer eingestellt.Sofern keine besonderen Umstände vorliegen, bitte das Potentiometer nicht willkürlich einstellen.
Beschreibung der Modulschnittstelle
1. Externer VCC-Spannungsbereich von 3,3 V bis 5 V (kann direkt an sowohl 5-V- als auch 3,3-V-Mikrocontroller angeschlossen werden).
2 GND Externe GND
3 OUT: Kleine Platine, digitale Ausgangsschnittstelle (0 und 1)
