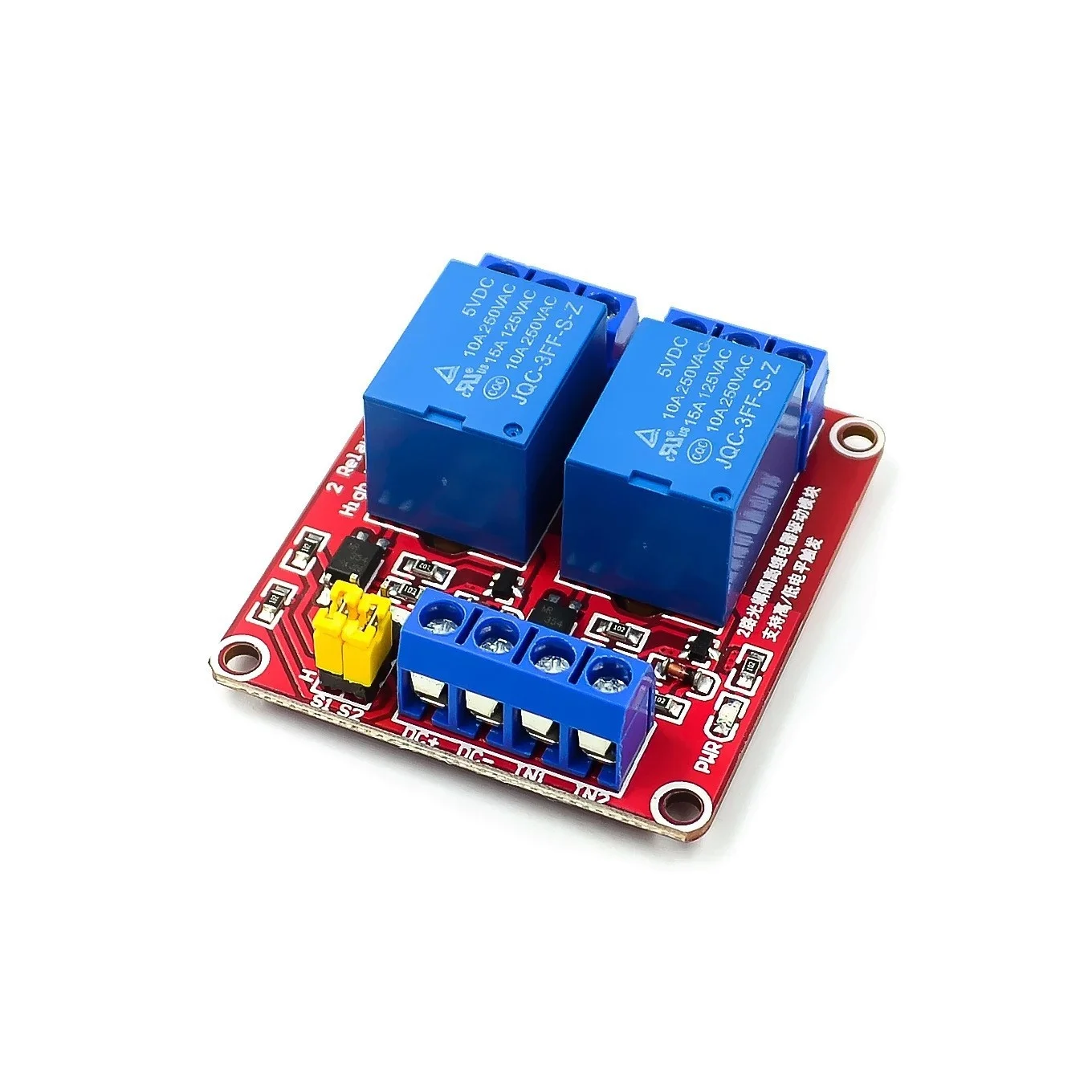

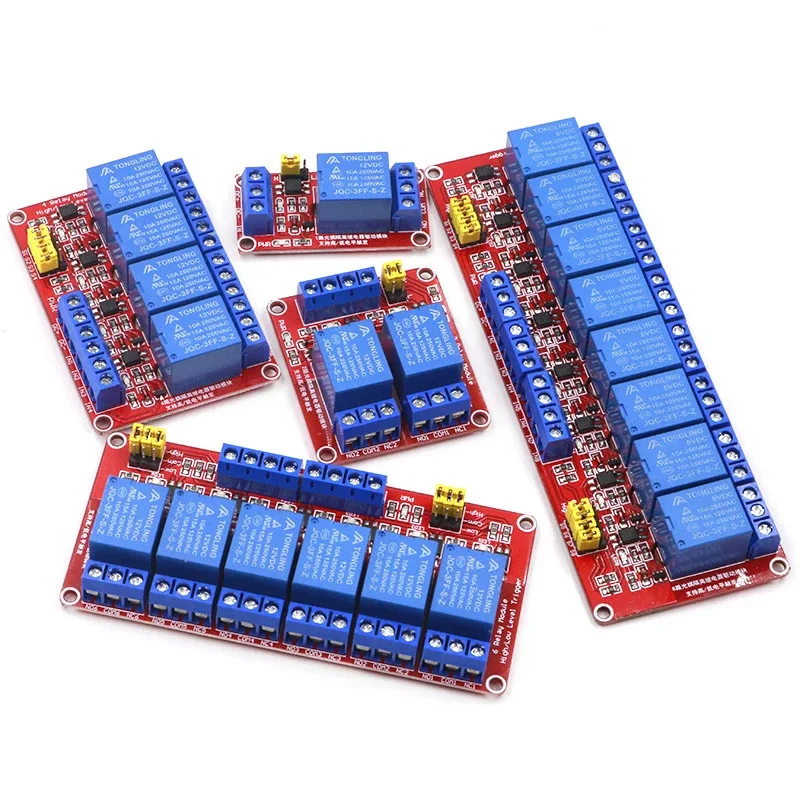

1/2/4/8-Kanal-Relaismodul mit 5V/12V/24V und Optokoppler-Isolation, High-/Low-Level-Trigger

Produktbeschreibung

Modulgröße
1 Wege: 50*25*18,5MM
2-Wege: 50*41*17,5MM
4-Wege: 75*51*16,5MM
8-Wege: 142*52*18MM
Modul-Schnittstelle
1.DC+: An den Pluspol der Stromversorgung anschließen (Spannung gemäß den Anforderungen des Relais).
2.DC-: An den Minuspol der Stromversorgung angeschlossen.
3.IN: Kann das Relais so steuern, dass es bei hohen oder niedrigen Spannungswerten geschlossen wird.
Relais-Ausgangsklemme
1.NEIN: Relais-Schnittstelle, die normalerweise geöffnet ist; das Relais ist vor dem Einschalten ungeschaltet und wird nach dem Einschalten mit COM verklemmt.
2.COM: Relais-Gemeinsame Schnittstelle
3.NC: Relais-Schnittstelle, die normalerweise geschlossen ist, kurzgeschlossen mit COM, bevor das Relais aktiviert wird, und nach der Aktivierung des Relais offen gelassen wird.
Anschluss zur Auswahl des Auslösepegels (hoch oder niedrig)
1.Wenn der Jumper auf LOW kurzgeschlossen wird, wird er bei niedrigem Spannungsniveau ausgelöst.
2. Wenn der Jumper kurzgeschlossen wird, um ihn auf einen hohen Pegel zu setzen, wird er bei einem hohen Spannungswert aktiviert.

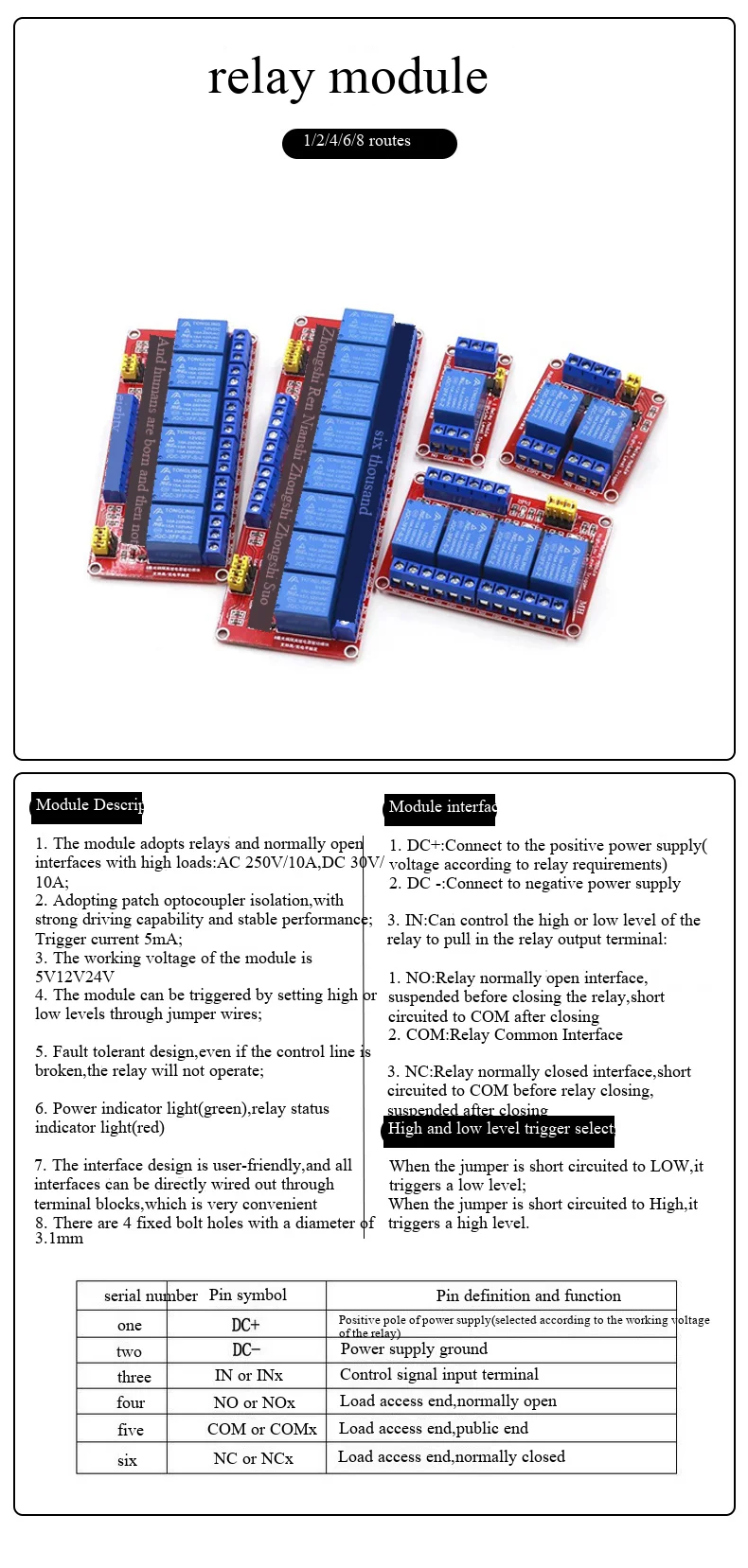

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

RELÄS
