T2 Operationsverstärker-OP-AMP-Tester für Single Mono Dual Quad OPAMP-Chips, Hochgeschwindigkeits- und Niedriggeschwindigkeits-Differenzierung, DC12V

Produktbeschreibung

Merkmale

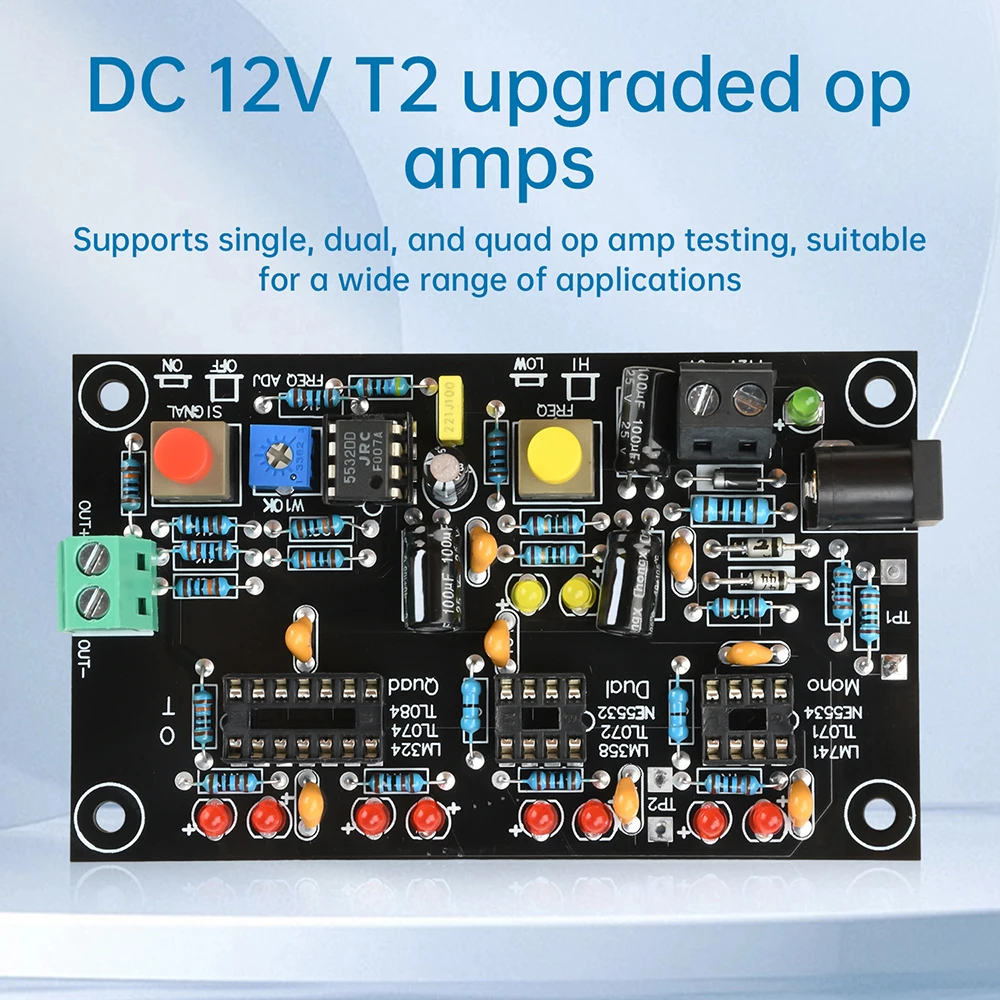

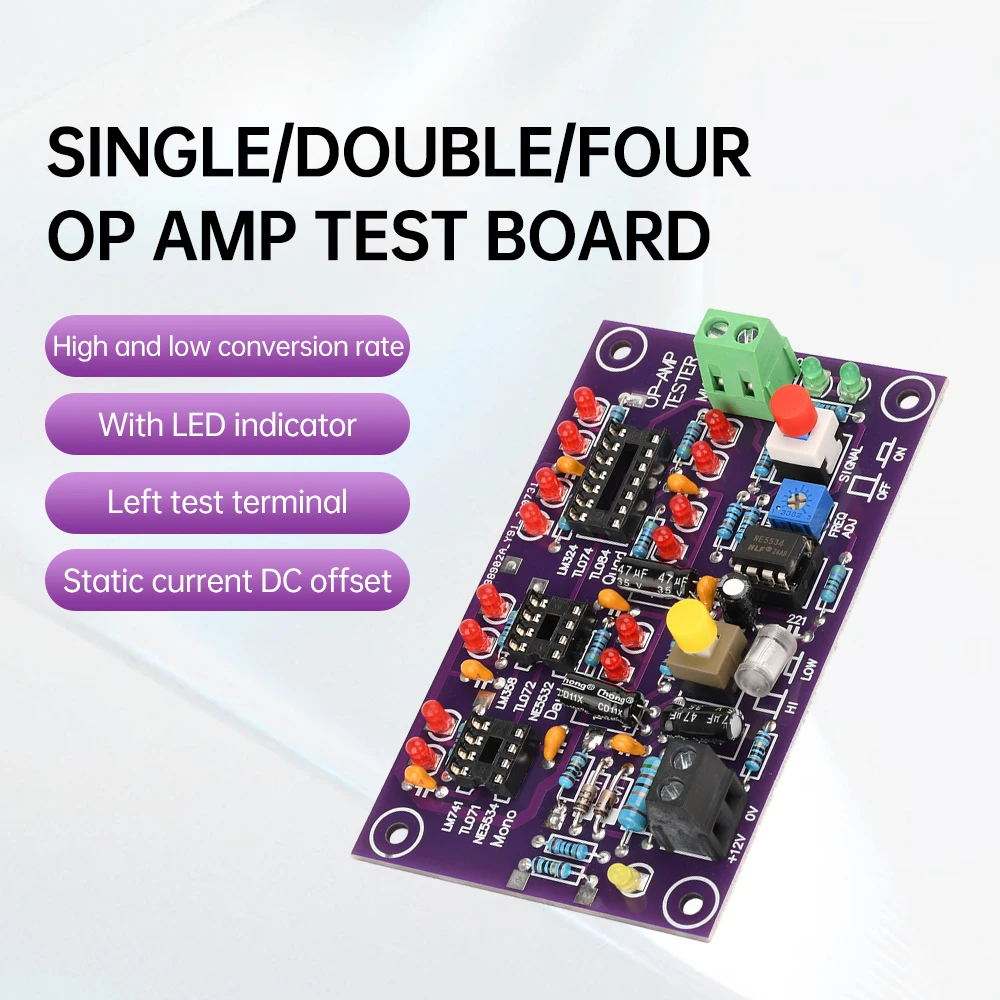

1.Mit dieser Testplatine für Operationsverstärker können gängige Einzel-, Doppel- und Vierfach-Operationsverstärker-Chips getestet und die Unterschiede zwischen schnell und langsam arbeitenden Fertigplatinen erkannt werden.

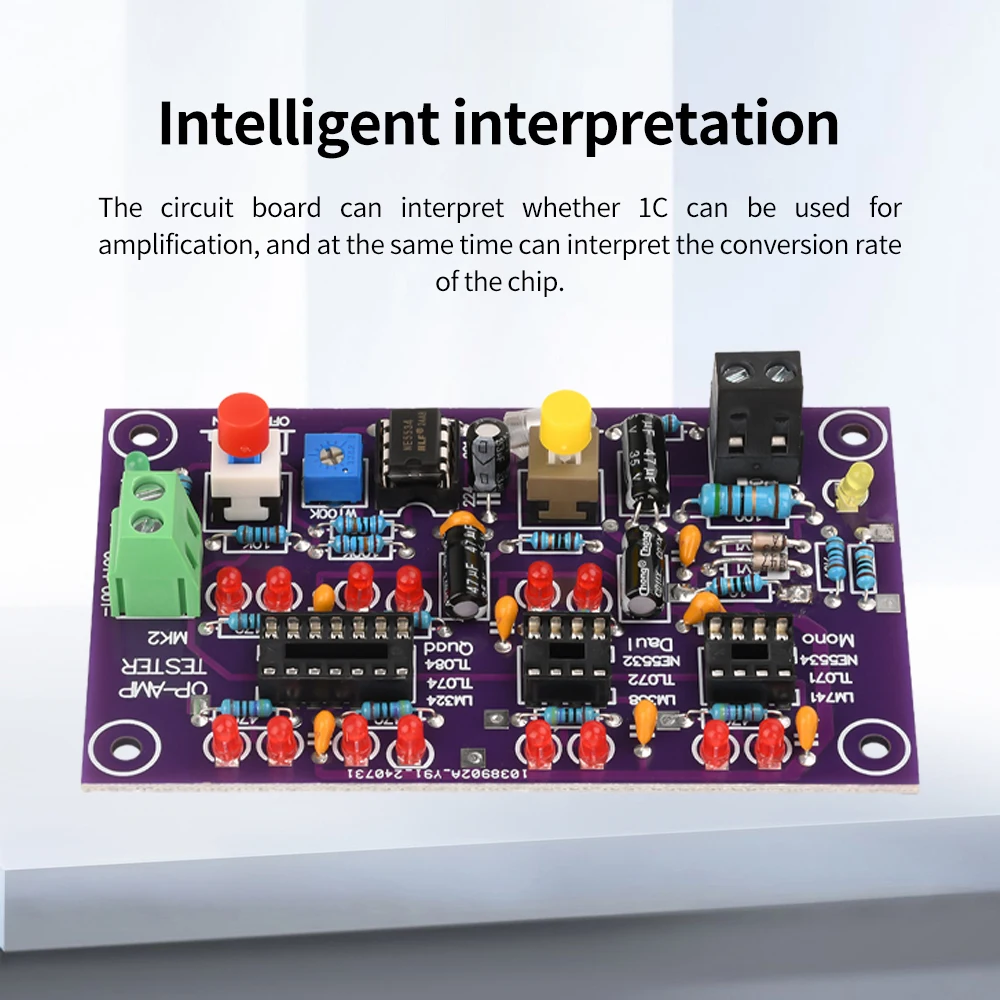

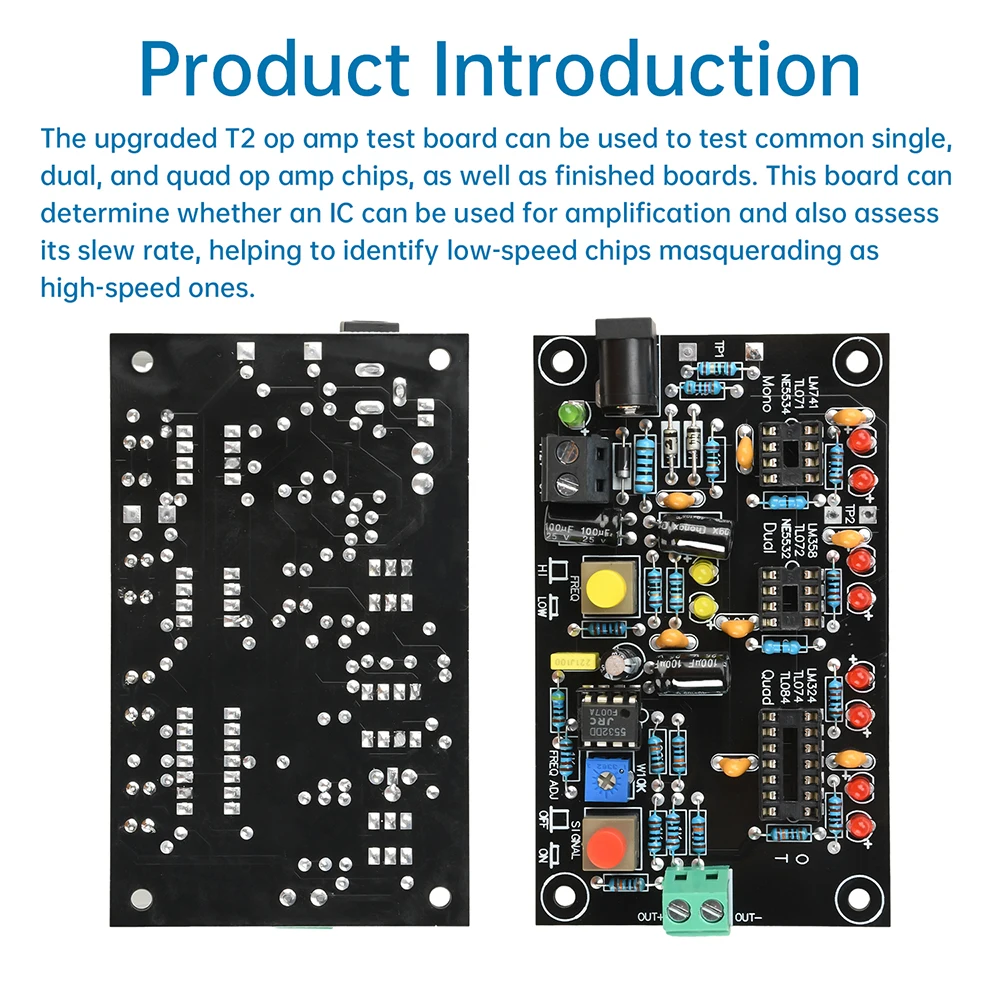

2.Diese Leiterplatte kann feststellen, ob 1C für die Verstärkung verwendet werden kann, und auch den Umwandlungsgrad des Chips bestimmen.

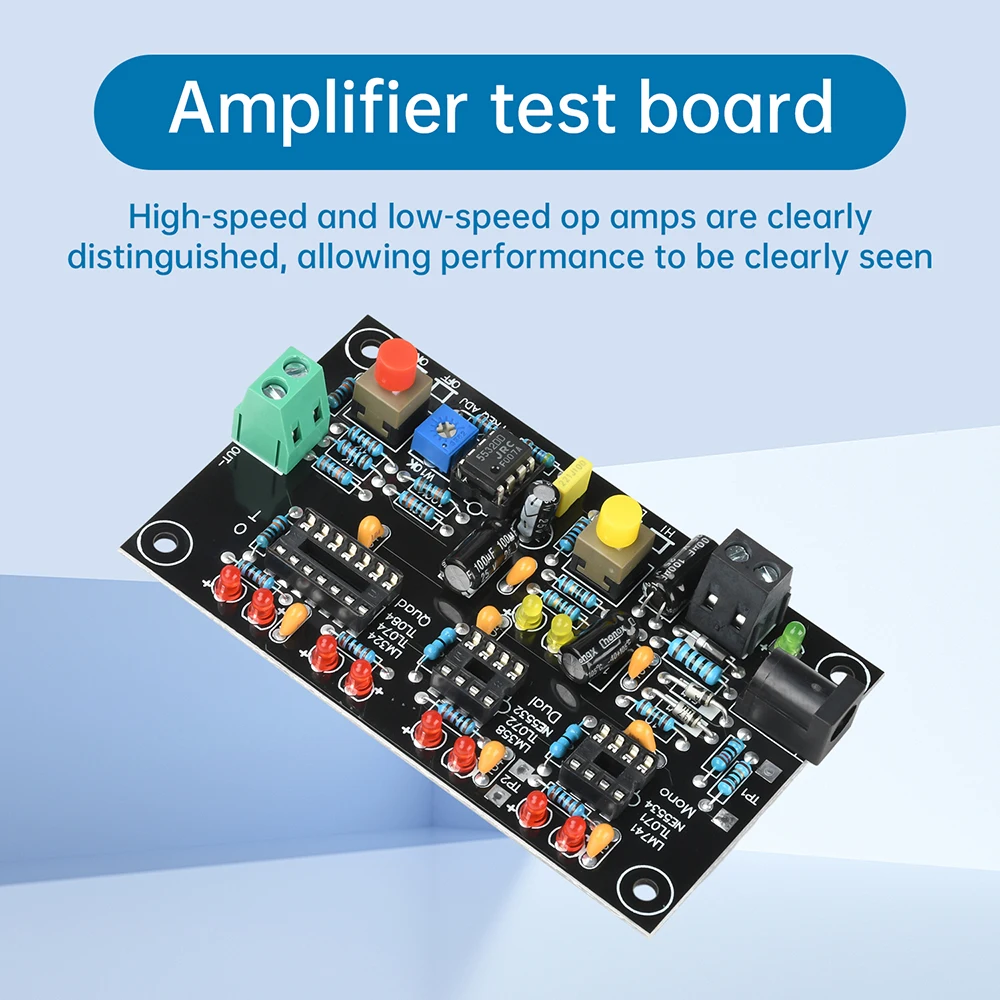

3.Mit dieser Testplatine für Operationsverstärker vom Typ T2 können Chips mit niedriger Geschwindigkeit erkannt werden, die sich als Chips mit hoher Geschwindigkeit ausgeben.

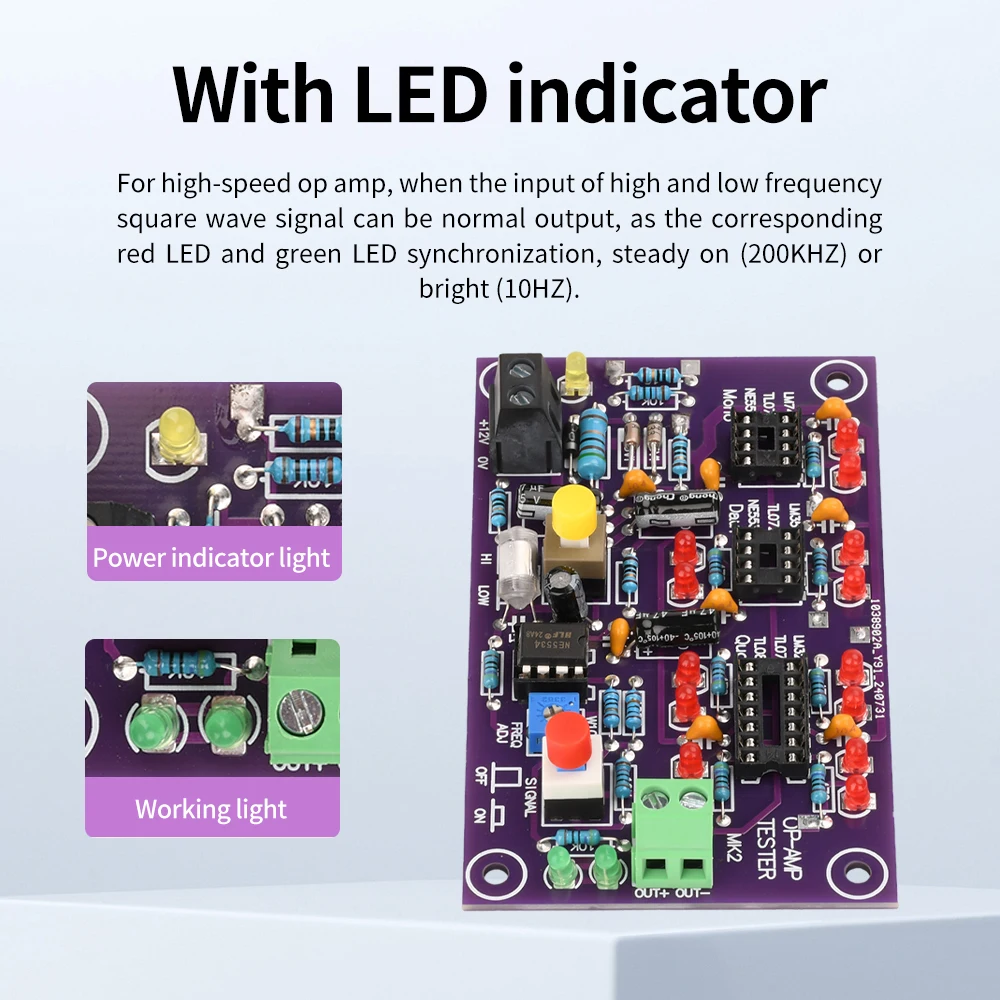

4.Ausgestattet mit einer LED-Anzeigeleuchte, können diese Hochgeschwindigkeits-Operationsverstärker bei der Verarbeitung von hoch- und niederfrequenten Rechteckwellensignalen normal arbeiten. Dies wird durch die entsprechende rote LED, die synchron mit der grünen LED leuchtet, dargestellt, wobei die rote LED entweder dauerhaft leuchtet (200 kHz) oder blinkt (10 Hz).

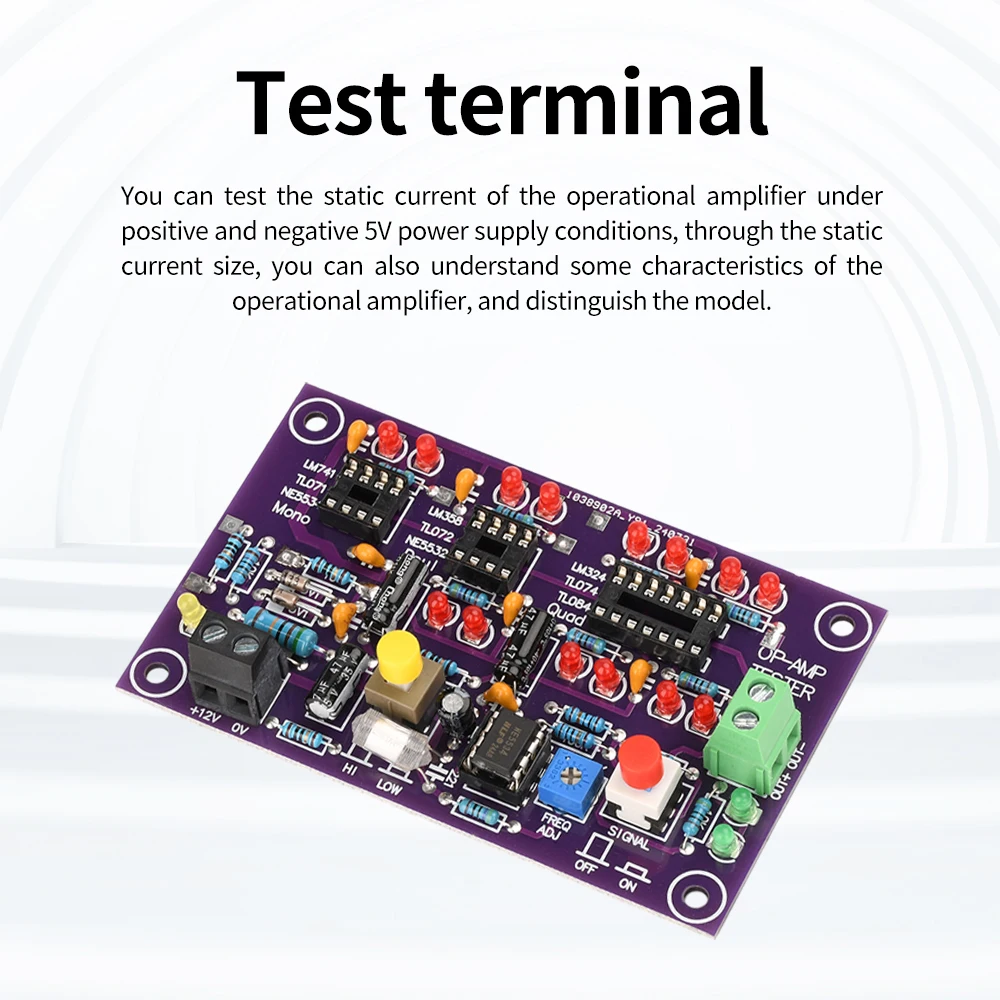

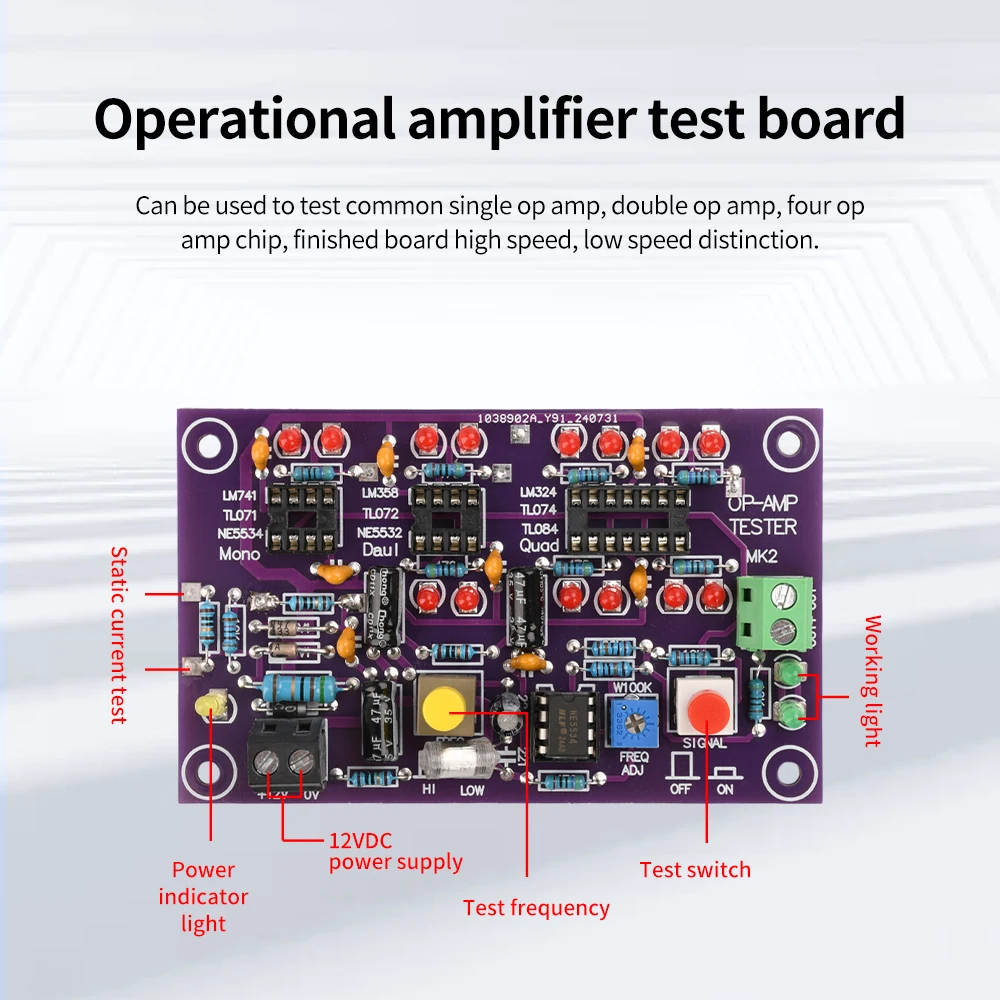

5.Auf der Platine befinden sich noch Testanschlüsse, mit denen der statische Strom des Operationsverstärkers unter positiver und negativer 5-V-Stromversorgung geprüft werden kann.Durch die Messung des statischen Stroms lassen sich auch einige Eigenschaften des Operationsverstärkers ermitteln, und es können Unterschiede zwischen verschiedenen Modellen festgestellt werden.

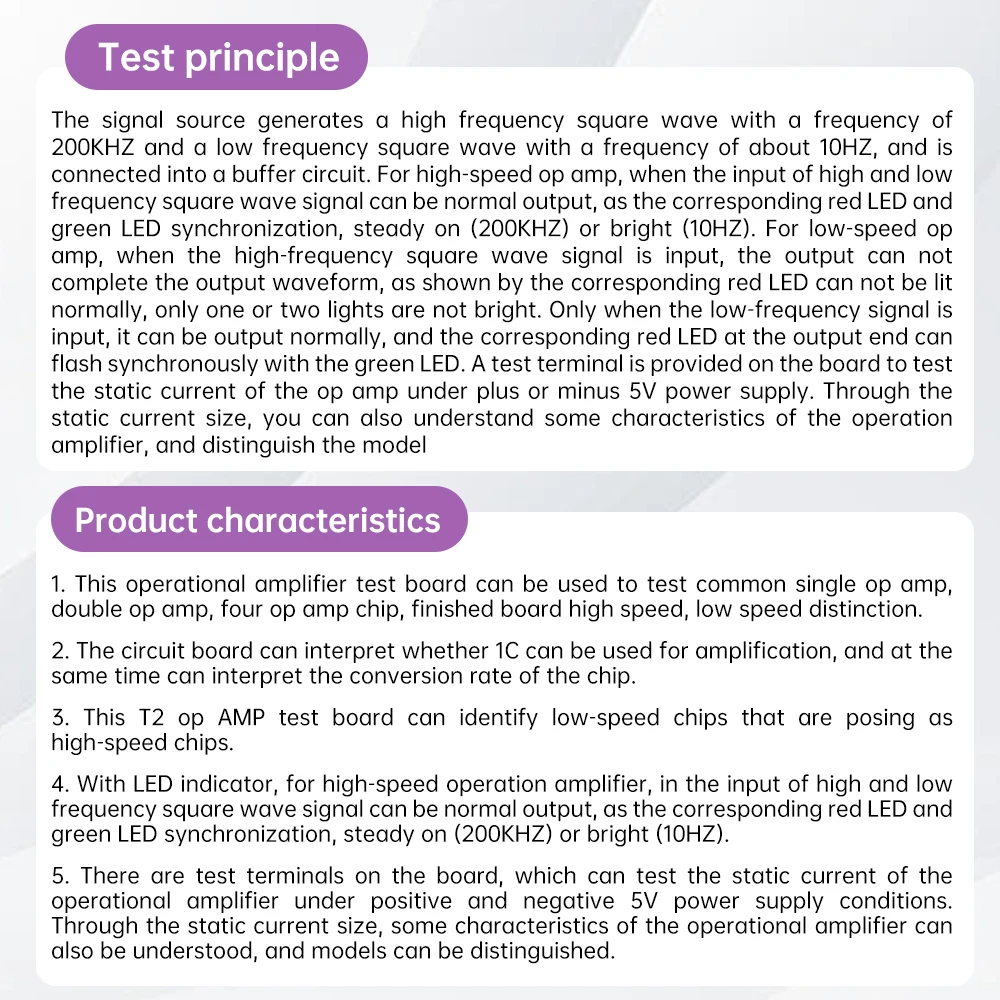

Prüfprinzip

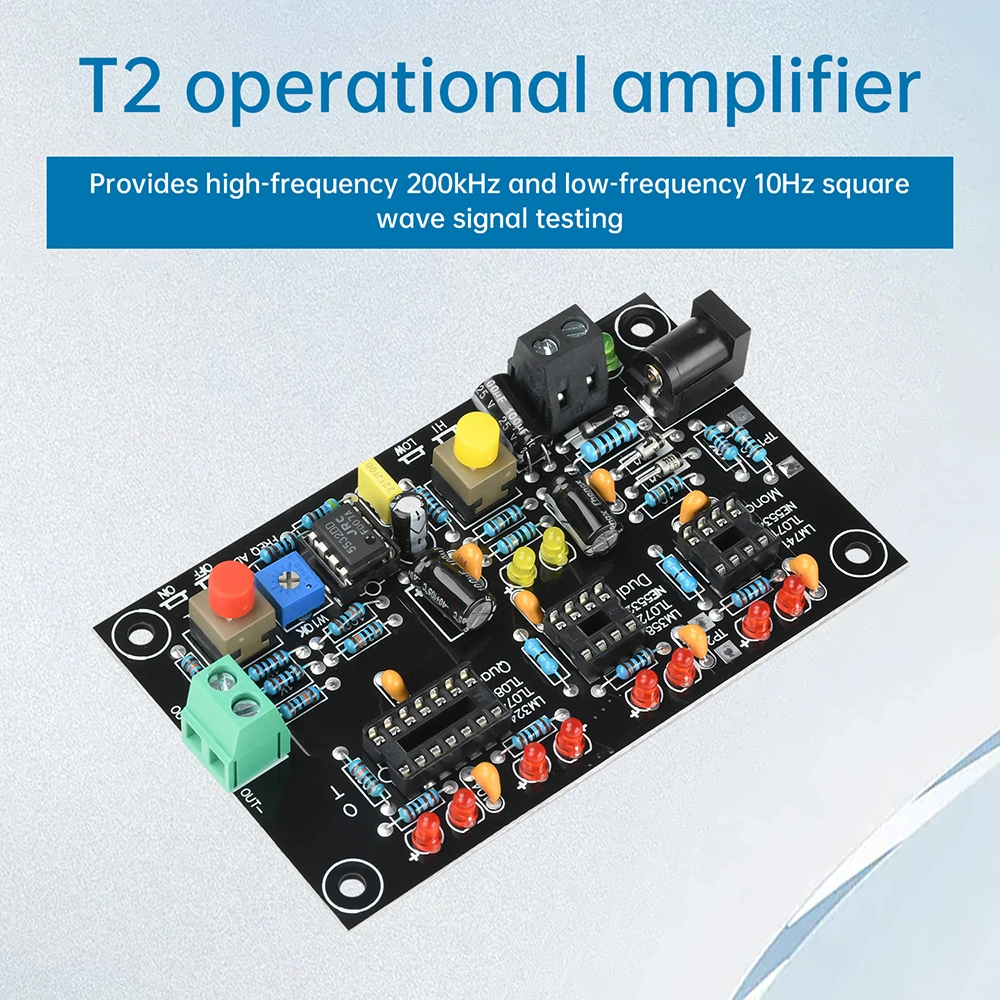

Die Signalquelle erzeugt hochfrequente Rechteckwellen mit einer Frequenz von 200 kHz und niederfrequente Rechteckwellen mit einer Frequenz von etwa 10 Hz, und der zu testende Operationsverstärker ist mit einem Pufferkreis verbunden.
Bei Hochgeschwindigkeits-Operationsverstärkern können sie bei der Eingabe von hoch- und niederfrequenten Rechteckwellen normal arbeiten, was sich in der entsprechenden Synchronisation der roten und grünen LED zeigt: Die rote LED leuchtet konstant (bei 200 kHz) oder blinkt (bei 10 Hz).
Bei Operationsverstärkern mit niedriger Betriebsfrequenz kann es bei der Eingabe eines hochfrequenten Rechteckwellensignals dazu kommen, dass der Ausgang nicht die volle Wellenform übertragen kann, was dazu führt, dass die entsprechende rote LED nicht ordnungsgemäß aufleuchtet, sondern nur eine oder beide LEDs leuchten, während die anderen nicht.Es kann nur dann normal arbeiten, wenn ein Niederfrequenzsignal eingegeben wird, und die entsprechende rote LED am Ausgang kann dann synchron mit der grünen LED aufleuchten.

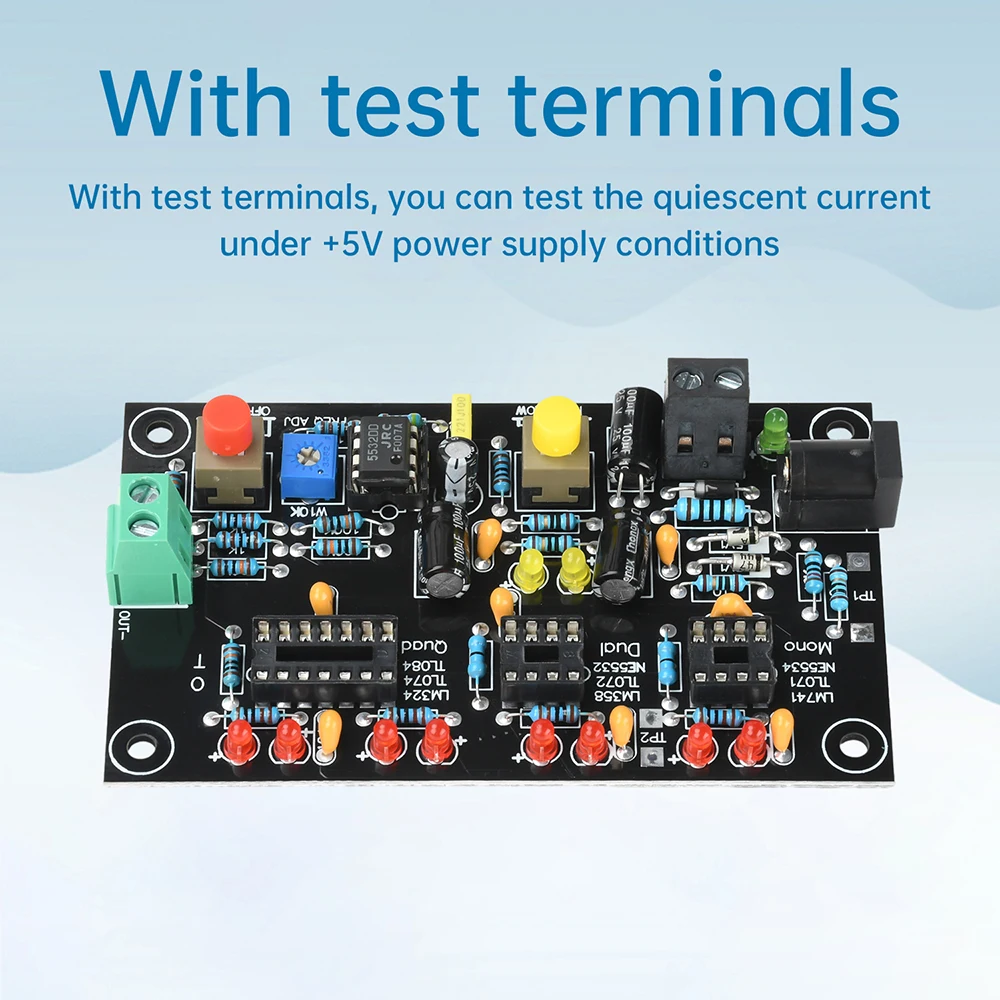

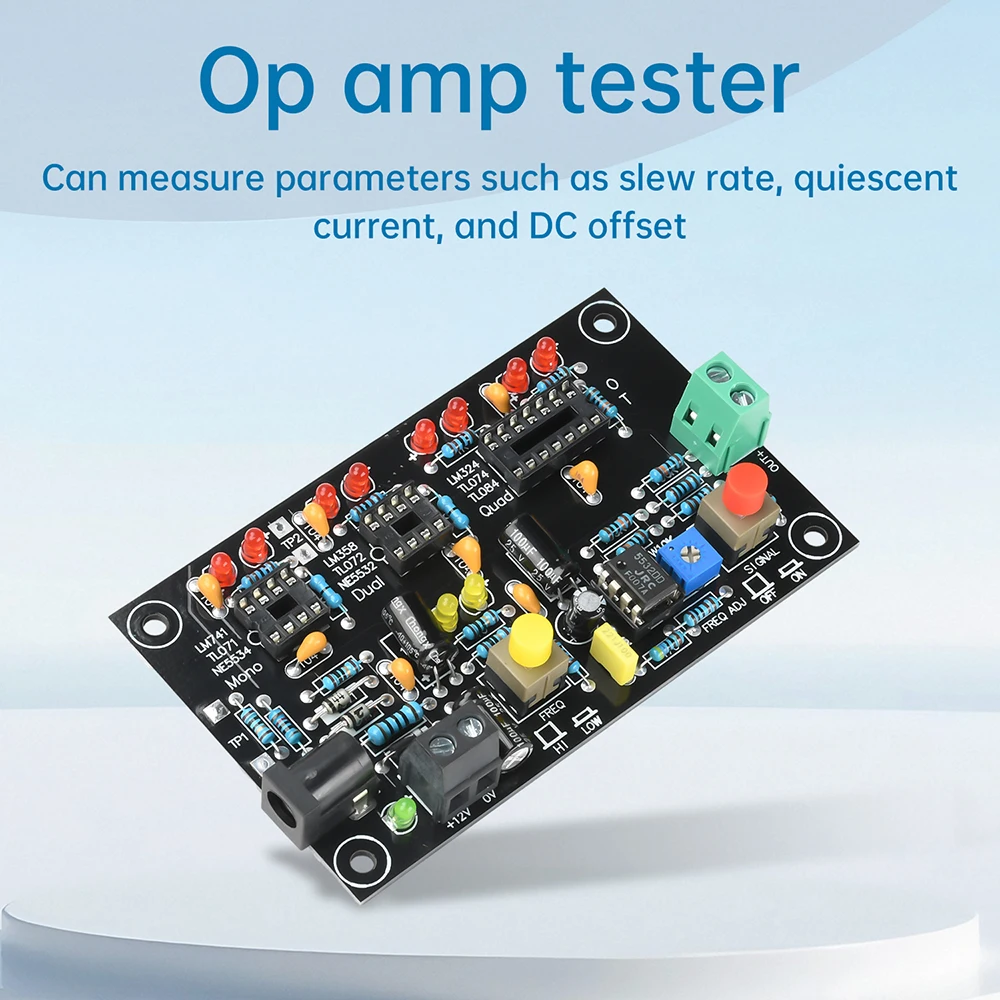

Auf der Platine befinden sich noch Testanschlüsse, mit denen der statische Strom des Operationsverstärkers unter positiver und negativer 5-V-Stromversorgung geprüft werden kann.Durch die Messung des statischen Stroms lassen sich auch einige Eigenschaften von Operationsverstärkern ermitteln und verschiedene Modelle voneinander unterscheiden.

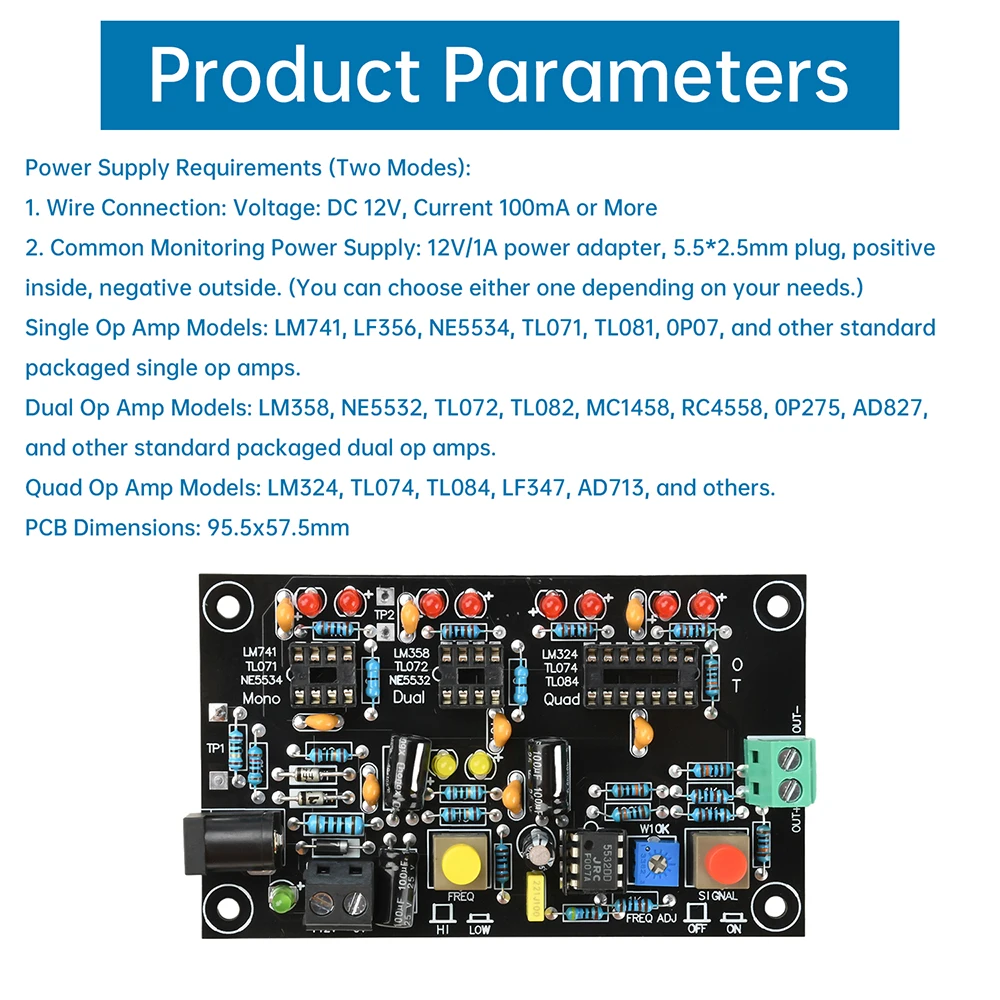

Parameter
Anforderungen an die Stromversorgung: Spannung: 12 V Gleichstrom, Stromstärke über 100 mA.

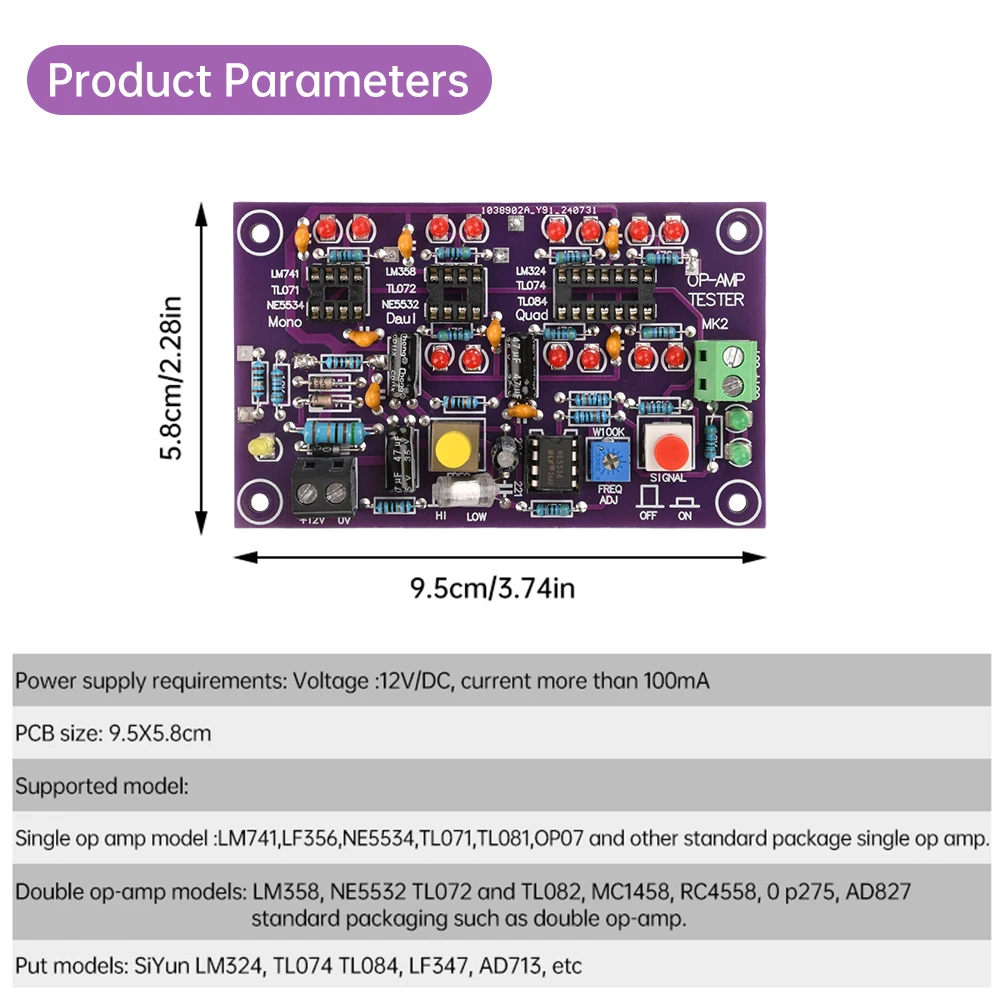

PCB-Größe: 9,5 x 5,8 cm
Unterstützte Modelle
Einzelne Operationsverstärker-Modelle: LM741, LF356, NE5534, TL071, TL081, OP07 und andere Operationsverstärker in Standardgehäusen.
Verschiedene Modelle von Dual-Operationsverstärkern: LM358, NE5532, TL072, TL082, MC1458, RC4558, 0P275, AD827 und andere Standard-Operationsverstärker in Doppelgehäuse.
Vier Modelle von Operationsverstärkern: LM324, TL074, TL084, LF347, AD713 usw.
Vorsichtsmaßnahmen beim Testen
1.Es kann jeweils nur ein Chip getestet werden, und es kann nur eine der drei Testbuchsen verwendet werden.

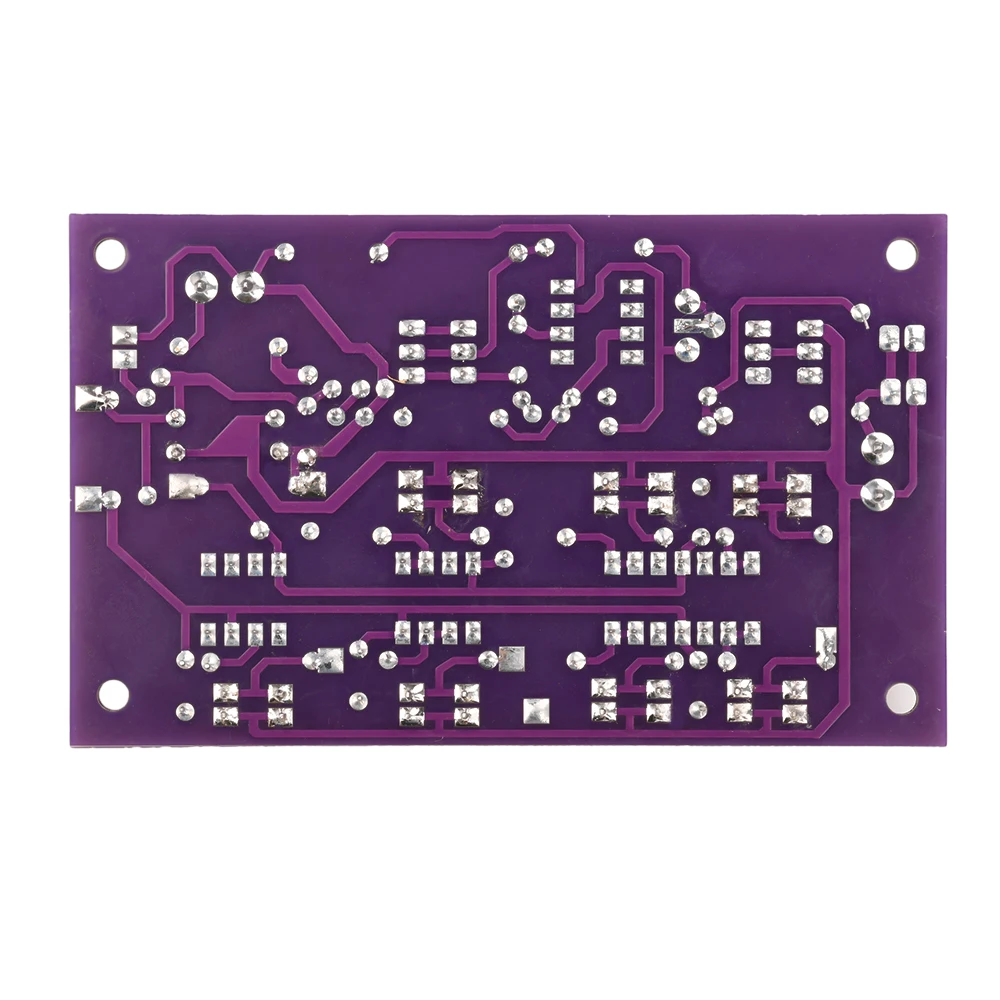

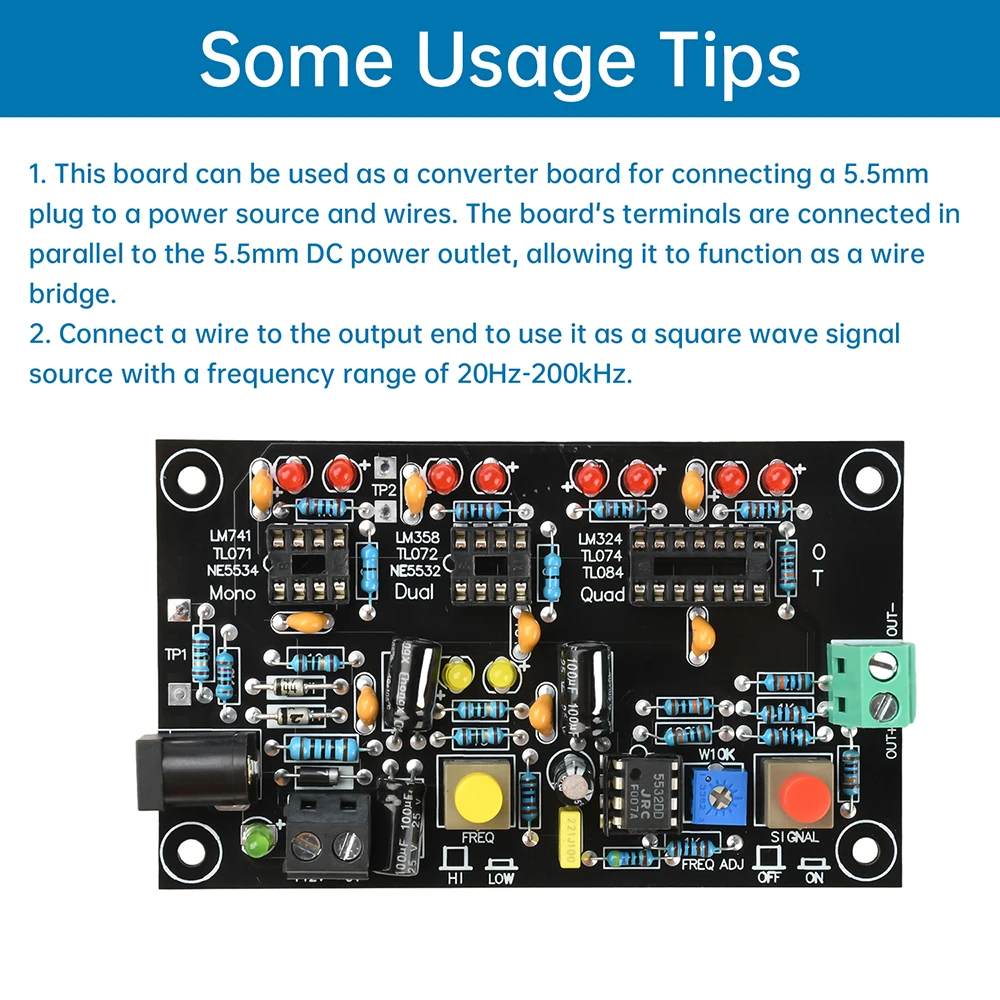

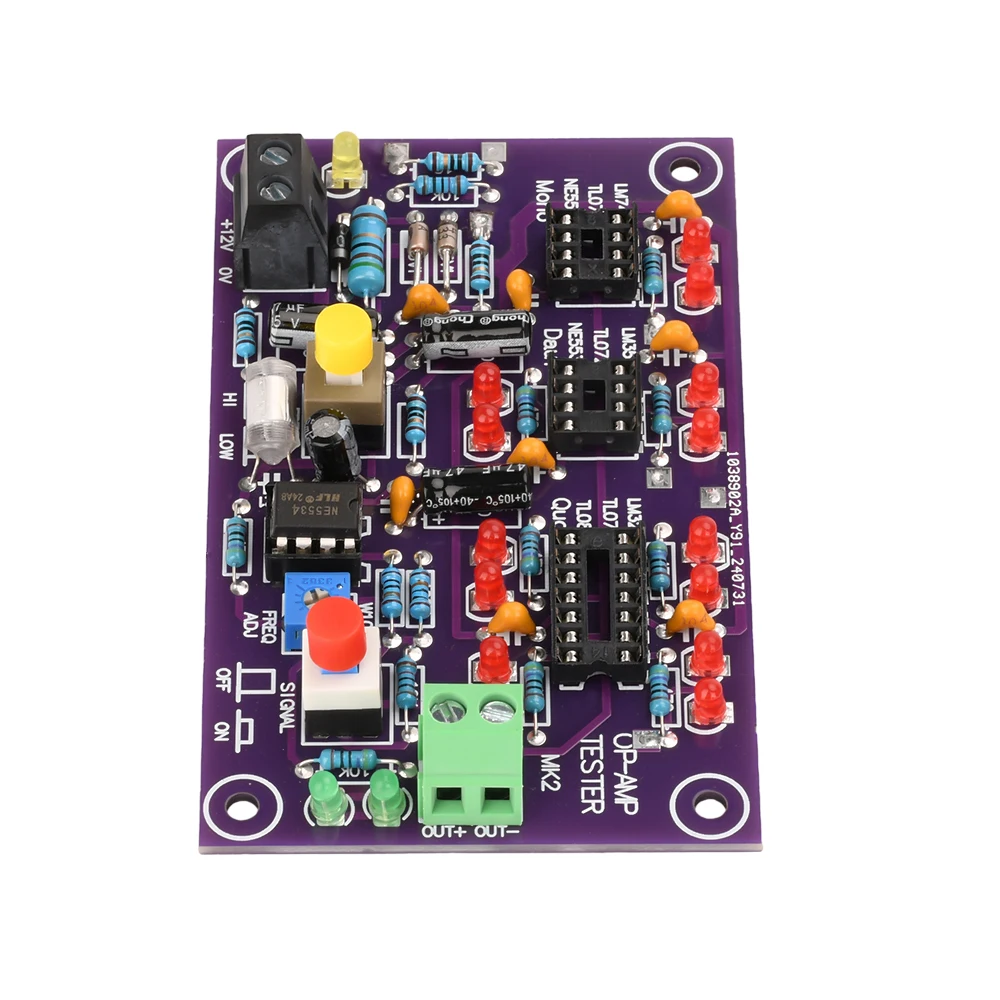

Produktdetails in Bildern

Produkteigenschaften

Markenname

occkic

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Kompatibler Stil für Audio- und Videogeräte

VERSTÄRKER

Bündel

Bündel 1

Abmessungen (BxHxT))

9.50cm*5.80cm*1.50cm

Zertifizierung

NONE

Modellnummer

T2 operational amplifier test board operational amplifier tester

Gewicht

0.035kg

Paket

Ja
