Berührungssensormodul, taktiles Schaltermodul, Berührungsschalter-Sensor, 1-Kanal

Produktbeschreibung

Berührungssensor
Wenn man S berührt, gibt es eine niedrige Spannung aus, wodurch das Licht eingeschaltet wird; bei erneuter Berührung gibt S eine hohe Spannung aus, wodurch das Licht erneut eingeschaltet wird; und so weiter!

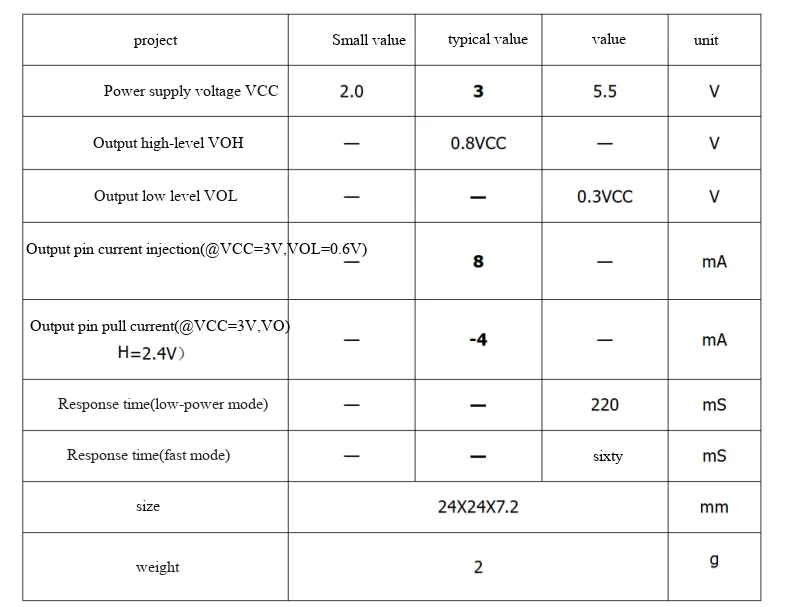

Stromversorgungsbereich: 3-5V
Strom: 5MA
Schnittstellen: G (GND), V (VCC), S (Signal)
Das Modul ist ein kapazitiver Touch-Schalter, der auf einem Touch-Erkennungs-IC (TTP223B) basiert.Unter normalen Bedingungen gibt das Modul ein niedriges Spannungsniveau aus und arbeitet in einem Energiesparmodus.Wenn ein Finger die entsprechende Stelle berührt, gibt das Modul ein hohes Spannungsniveau aus und schaltet in einen Schnellmodus.Wenn 12 Sekunden lang keine Berührung erfolgt, wechselt der Modus automatisch zurück in den Energiesparmodus.Das Modul kann auf der Oberfläche von nichtmetallischen Materialien wie Kunststoff und Glas angebracht werden.Alternativ kann ein dünnes Papierblatt (aus nichtmetallischem Material) auf die Oberfläche des Moduls gelegt werden.Solange die Berührungsposition korrekt ist, kann daraus ein Knopf entstehen, der an Wänden, Schreibtischen und anderen Stellen versteckt angebracht werden.Dieses Modul ermöglicht es Ihnen, die Probleme herkömmlicher Drucktasten zu vermeiden.
Die Funktionen des Moduls sind wie folgt
Klick-Typ: Der Ausgangszustand ist niedrig, bei Berührung wird er auf hoch gesetzt, bei Abwesenheit der Berührung wieder auf niedrig (ähnlich der Funktion eines leichten Berührungsschalters).
geringer Stromverbrauch
Die Stromversorgung kann mit einem Spannungsbereich von 2 bis 5,5 V Gleichstrom betrieben werden.
Sowohl die Vorder- als auch die Rückseite können als Touch-Oberfläche dienen, was sie zu einem praktikablen Ersatz für herkömmliche Touch-Tasten macht.
4 M2-Schrauben-Positionierungsbohrungen für eine einfache Montage
Anleitung: Berühren Sie zunächst leicht den Touch-Sensor, und halten Sie ihn dann für längere Zeit gedrückt, um ein Blinken und eine kontinuierliche Beleuchtung der Tischlampe zu erzielen.
Steuerungsschnittstelle: Es gibt insgesamt 3 Anschlüsse (GND, VCC, SIG), wobei GND die Masse ist, VCC die Stromversorgung und SIG der Ausgangsanschluss für das digitale Signal.
Betriebsanzeige: grüne LED, die bei korrekter Stromversorgung aufleuchtet

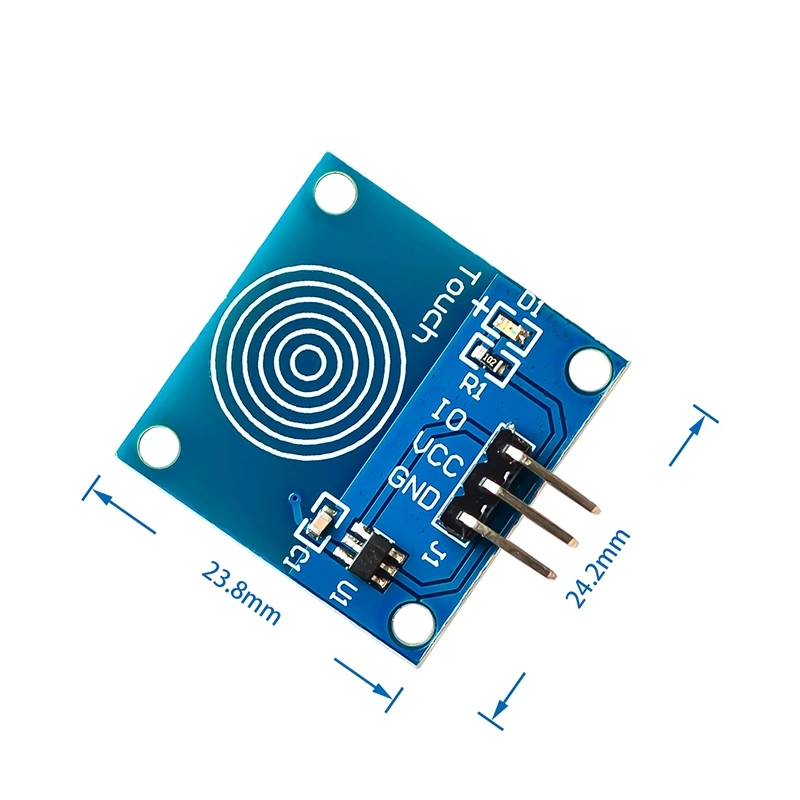

Berührungsbereich: Der innere Bereich des Symbols, der einem Fingerabdruck ähnelt und durch eine leichte Berührung mit dem Finger aktiviert werden kann.
Positionierungsbohrungen: 4 M2-Schraubenpositionierungsbohrungen mit einem Durchmesser von 2,2 mm, die die Installation und Positionierung von Modulen erleichtern und die Kombination von Modulen ermöglichen

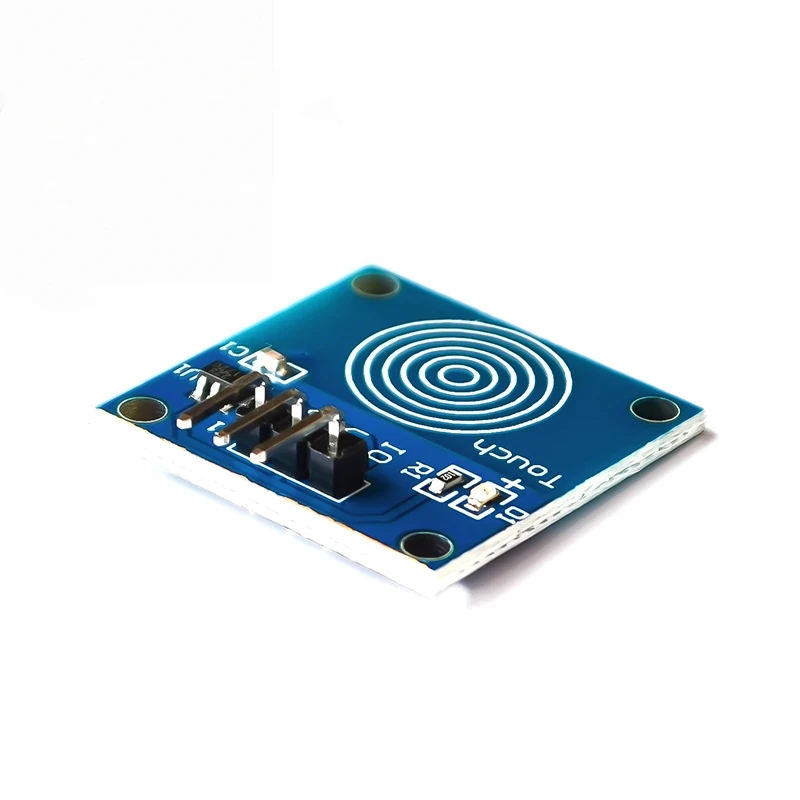

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)
