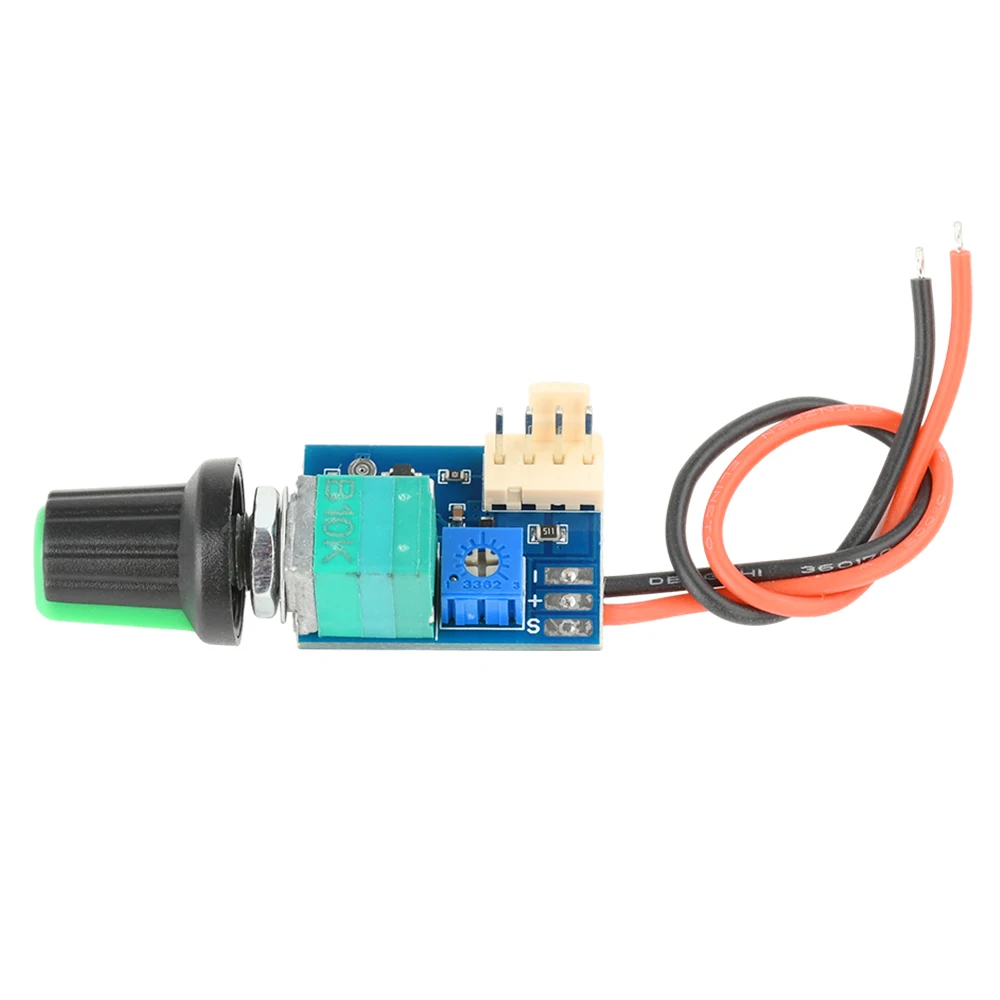

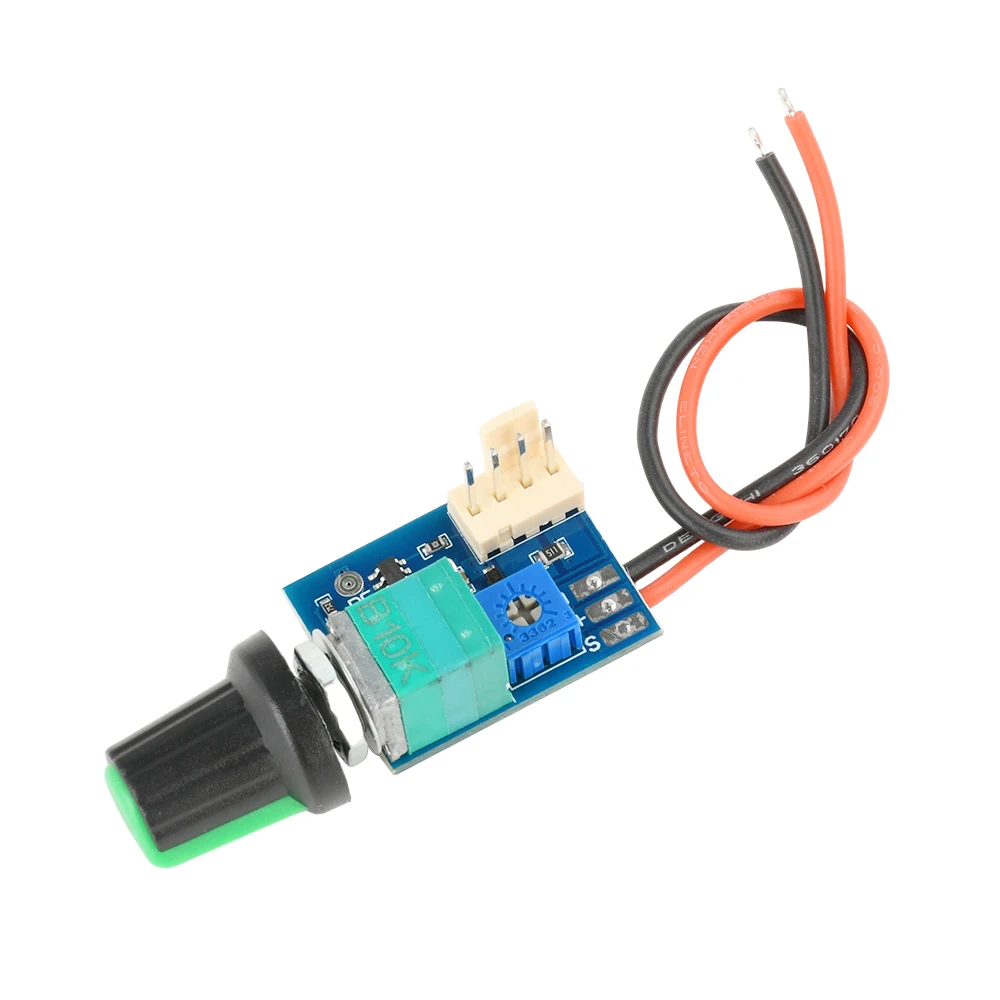

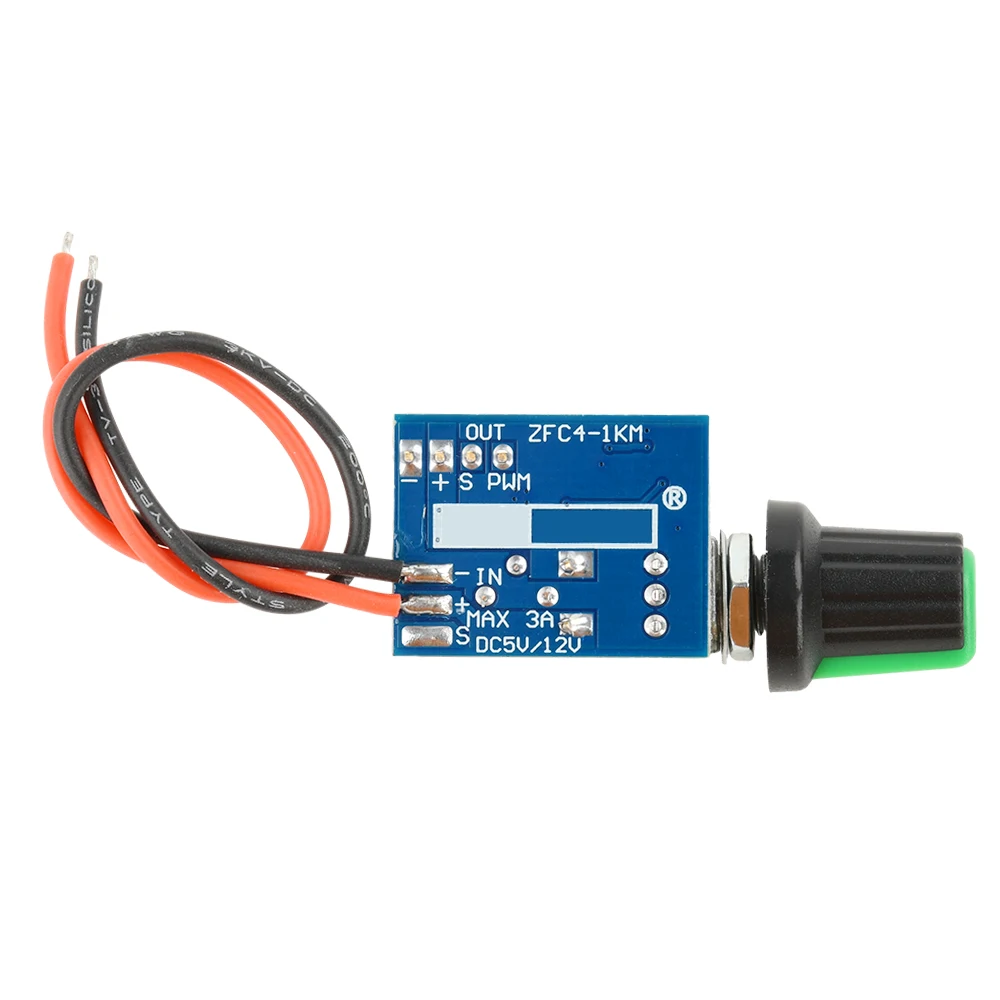

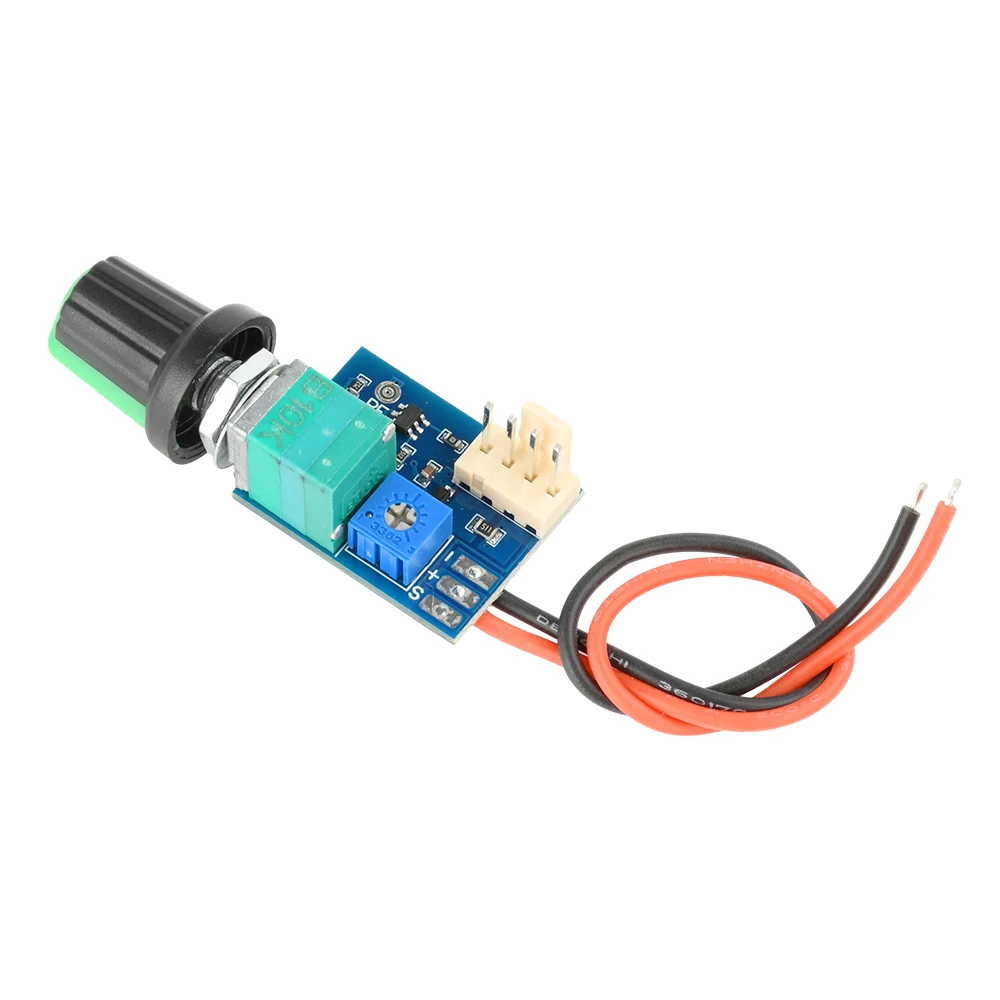

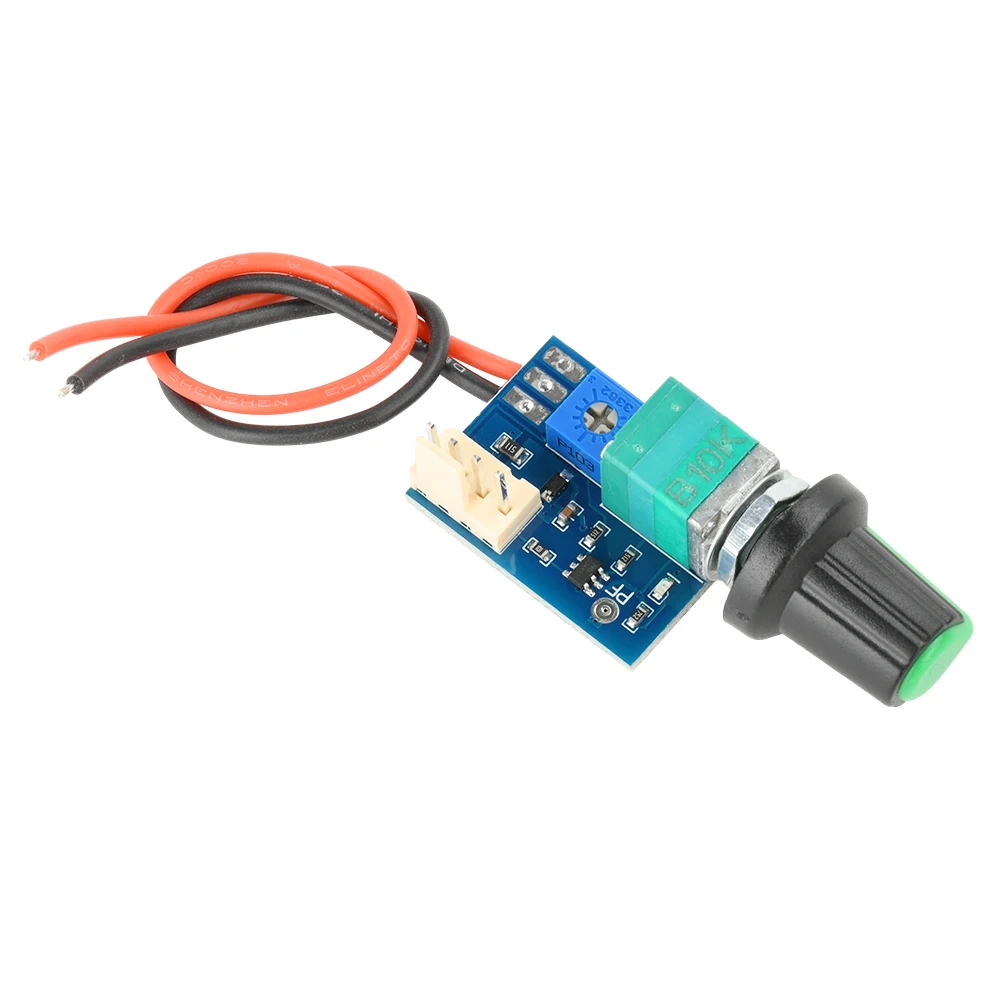

Vierdraht-PWM-Lüfterdrehzahlregler-Platine mit Drehknopfschalter, Reglermodul, Elektrische Ausrüstung

Produktbeschreibung

Manuelle Vierdraht-PWM-Lüftergeschwindigkeitsregelplatine mit Drehknopfschalter, Reglermodul, elektrische Ausrüstung
Merkmale
1.Durch die Verwendung hochwertiger Materialien ist die Qualität garantiert.
2.Mit Schalter, kann ausgeschaltet werden
3.Das Aussehen des Produkts ist exquisit.
4.Einfache und bequeme Verkabelung
5.Stabile Leistung

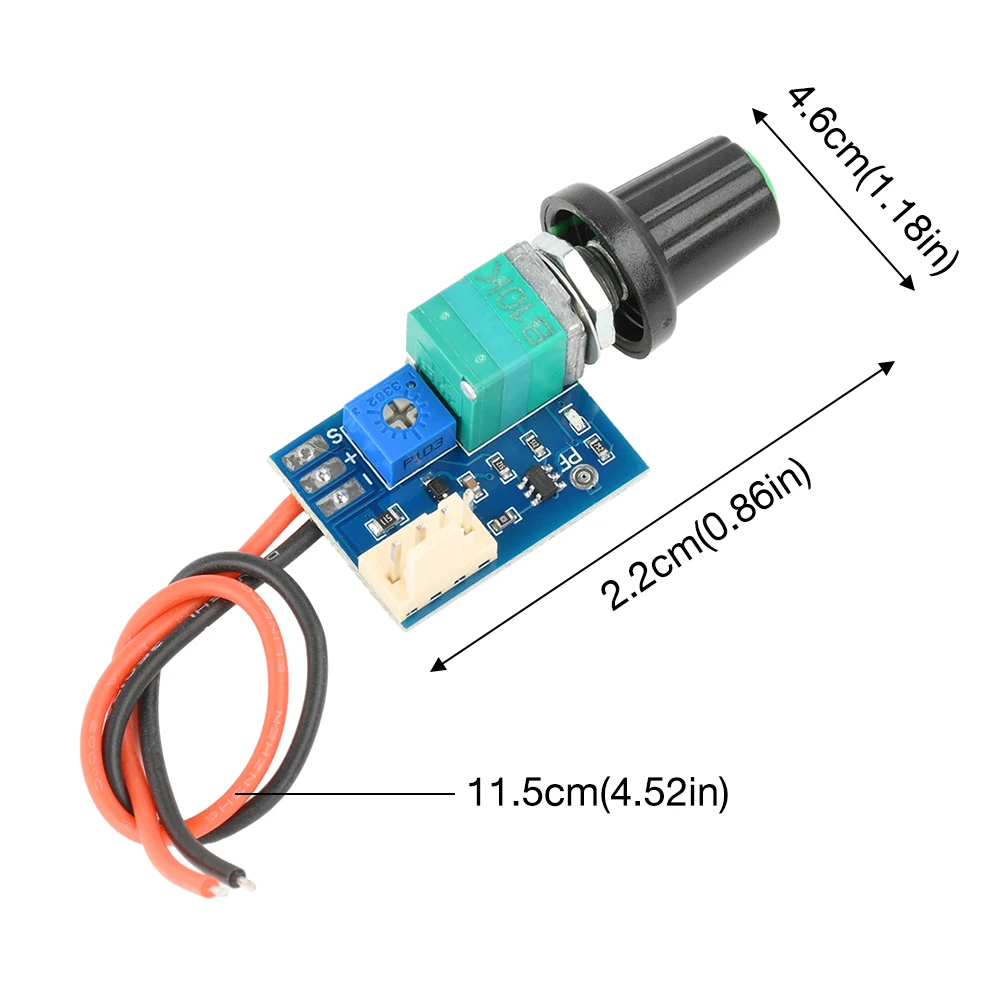

Produktparameter
Betriebsspannung: DC12V (kann auch mit einer Spannung von 8-15V betrieben werden, bitte beachten Sie, dass die Lüfterspannung konstant ist)
Lüfterstrom: nicht mehr als 3A.Dieser Strom wird durch Schalter und Steckverbinder begrenzt.Sie können die Stromleitung allein verwenden, um die Kapazität zu erhöhen.
Der Verlust der Leiterplatte selbst: weniger als 20 mA, wenn der Lüfter nicht angeschlossen ist.
PWM-Signalmodus: 5V25KHZ
PWM-Signal-Ausgangsbereich: 0 %–100 %
Einstellbereich der PWM-Anpassung in der Ausgangsposition: 0 %–60 %
Ausgangsschnittstellenmodell: 2510-4P-Steckverbinder, herkömmliche CPU, Gehäuselüfteranschluss, Pin-Abstand 2,54 mm

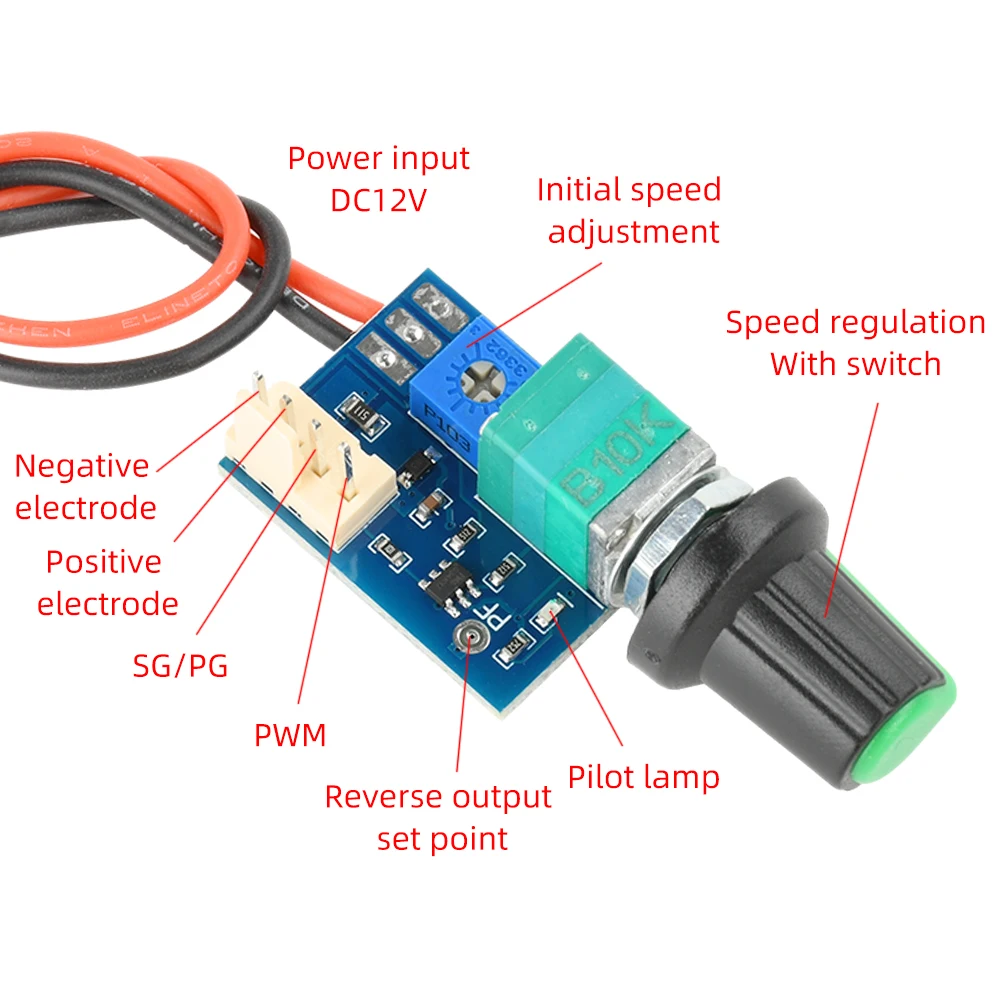

Funktionsbeschreibung
Achten Sie auf die Polarität (Plus- und Minuspol) und die Versorgungsspannung.Sie können es verwenden, nachdem Sie den Lüfter an die Stromversorgung angeschlossen haben.
Ein separater, kleiner, einstellbarer Widerstand auf der Platine (zur Einstellung der Anlaufgeschwindigkeit) wird verwendet, um die Geschwindigkeit an der Position zu regulieren, an der das Gerät gerade eingeschaltet wurde.
Wenn sich die Drehzahl des Lüfters in entgegengesetzter Richtung verändert als die Einstellrichtung, bedeutet dies, dass es sich um einen Lüfter mit umgekehrter Drehrichtung handelt. In diesem Fall muss der Einstellpunkt (PF) durch Verlöten kurzgeschlossen werden. Vor der Inbetriebnahme muss die Stromversorgung unterbrochen werden, um Schäden zu vermeiden!Nach einem Kurzschluss ändert sich das PWM-Signal bei der Einstellung in die entgegengesetzte Richtung, und der Anti-Sequenz-Lüfter kann eine positive Einstellung realisieren.
Vorsichtsmaßnahmen

Produktdetails in Bildern

Produkteigenschaften

Markenname

Aideepen

Ist drahtlose Funktionalität enthalten?

Nein

Ist eine Batterie im Lieferumfang enthalten?

Nein

Hochbetriebenes Chemikalienunternehmen

Keine

EU LVD-Spannung

Niederspannung: Unter 50 VAC oder 75 VDC

Ursprung

CN (Herkunft)

Modellnummer

PWM Fan Speed Motor Controller

Motor

Gleichstrommotor

Zertifizierung

NONE

Condition

New

Type

PWM Fan Speed Motor Controller

Key Word

Speed Motor Controller
