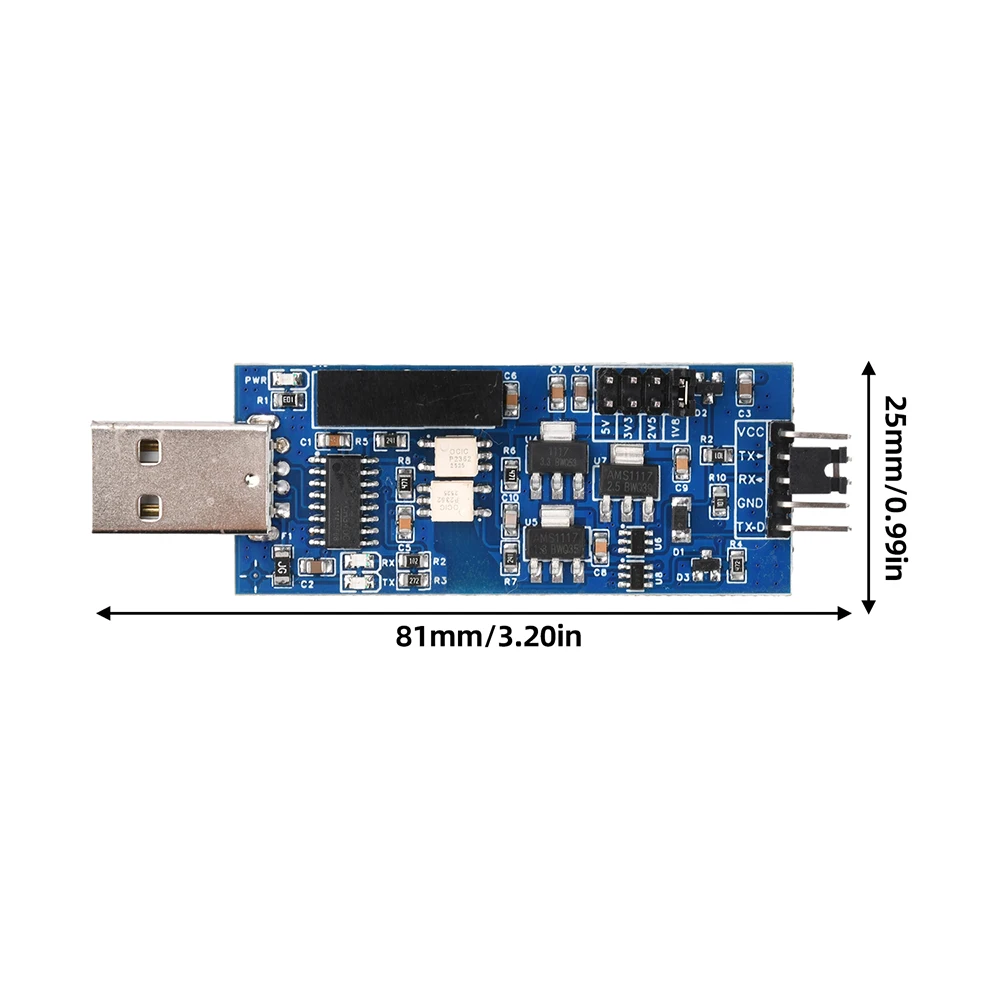

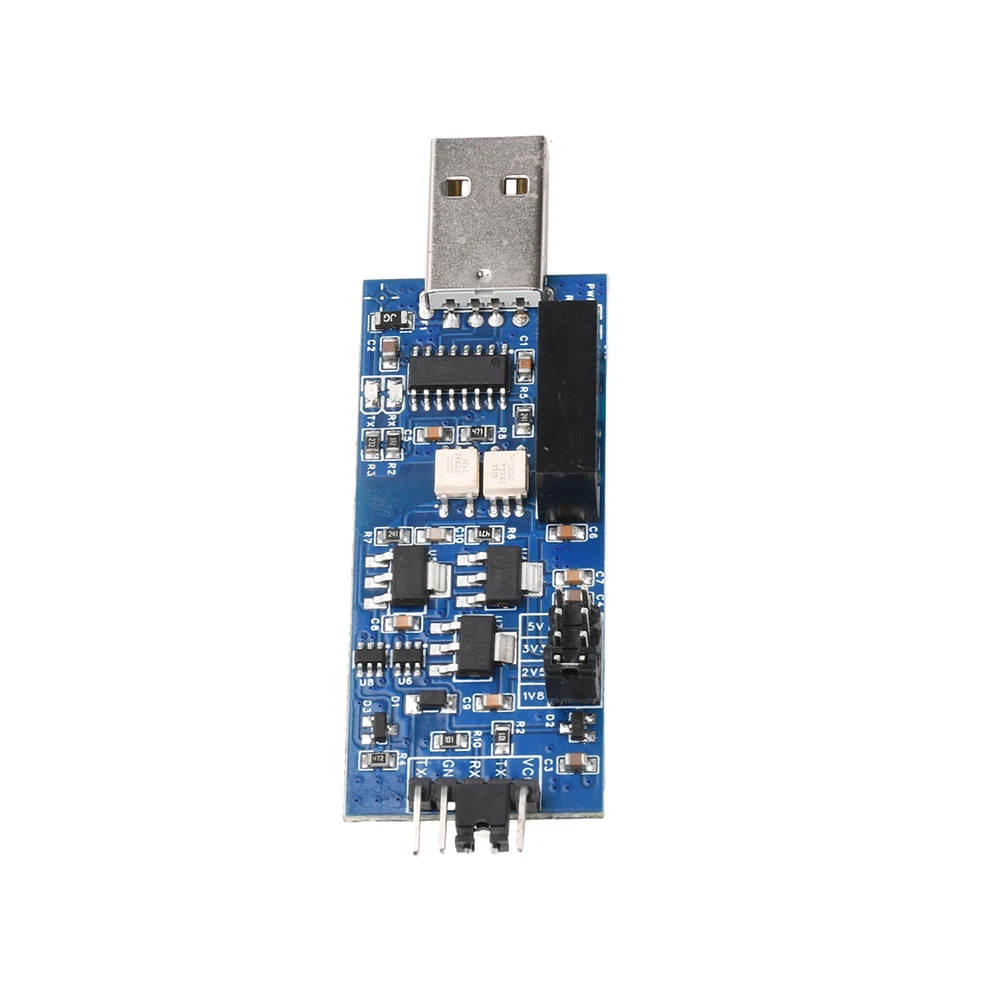

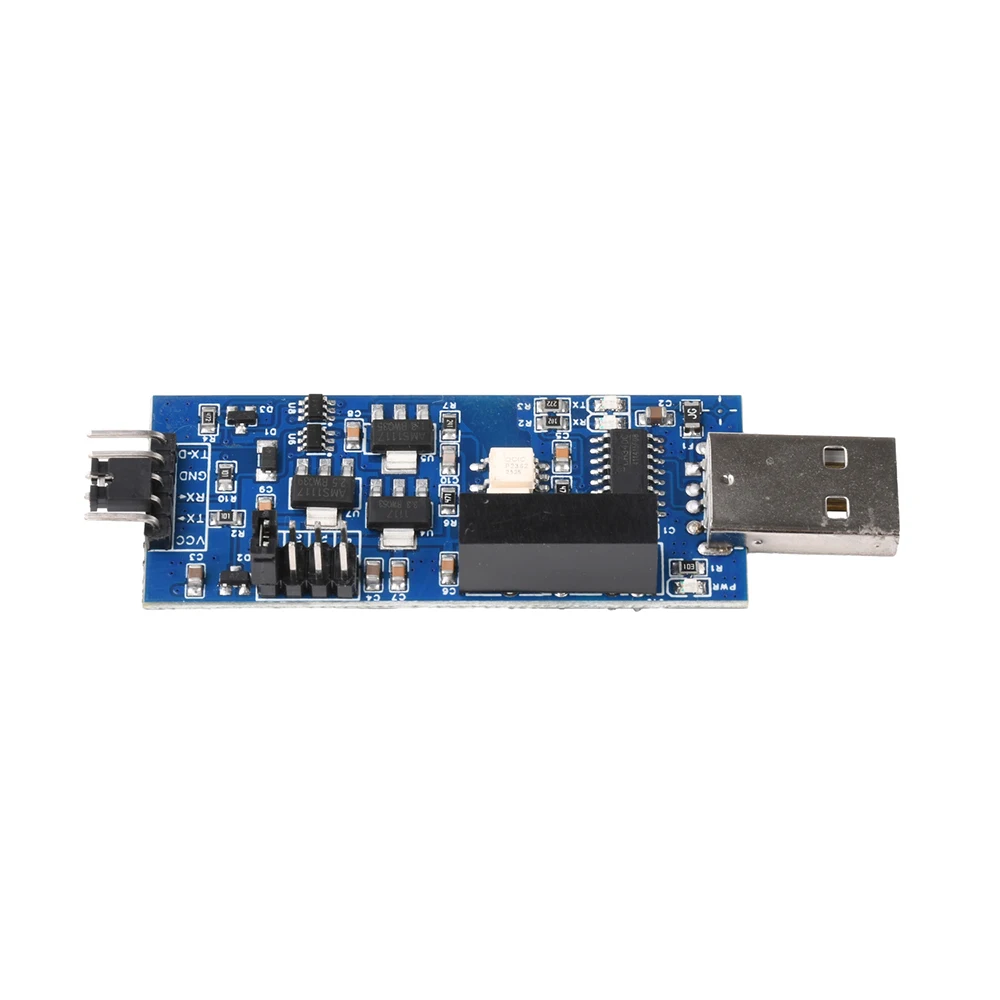

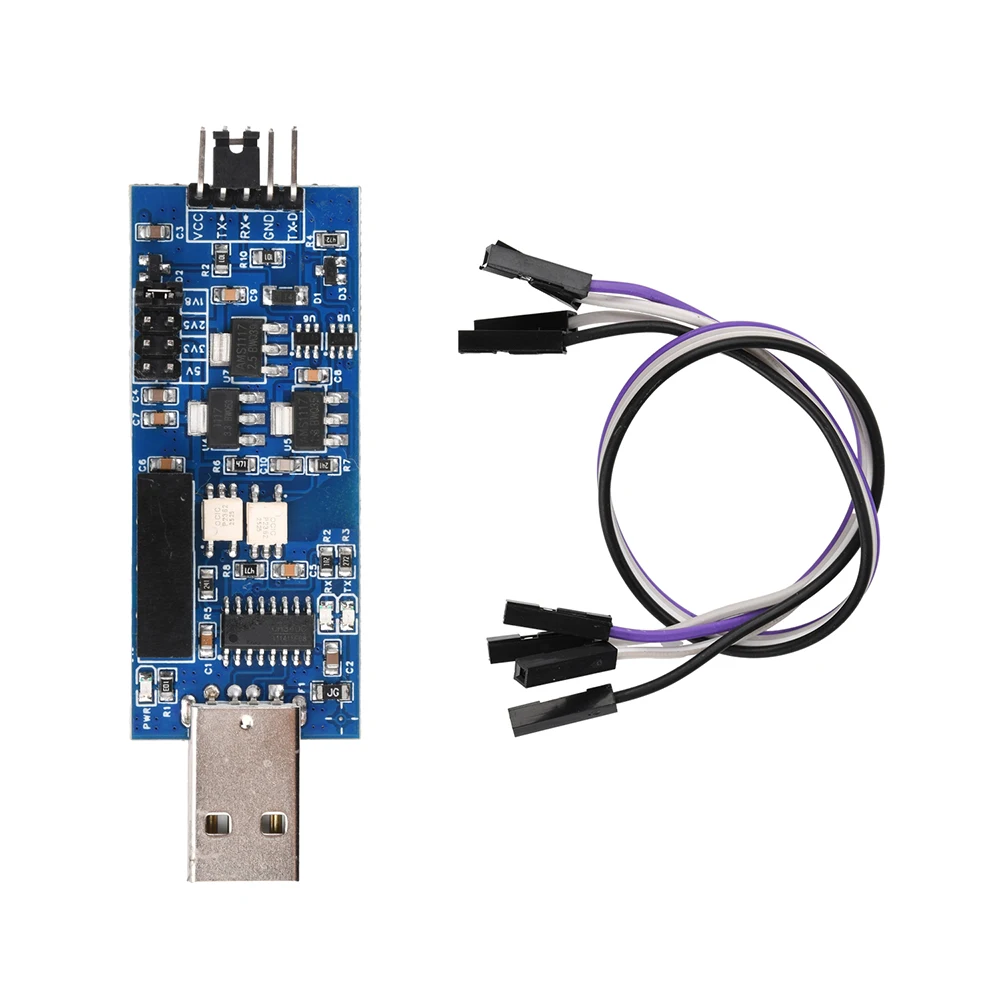

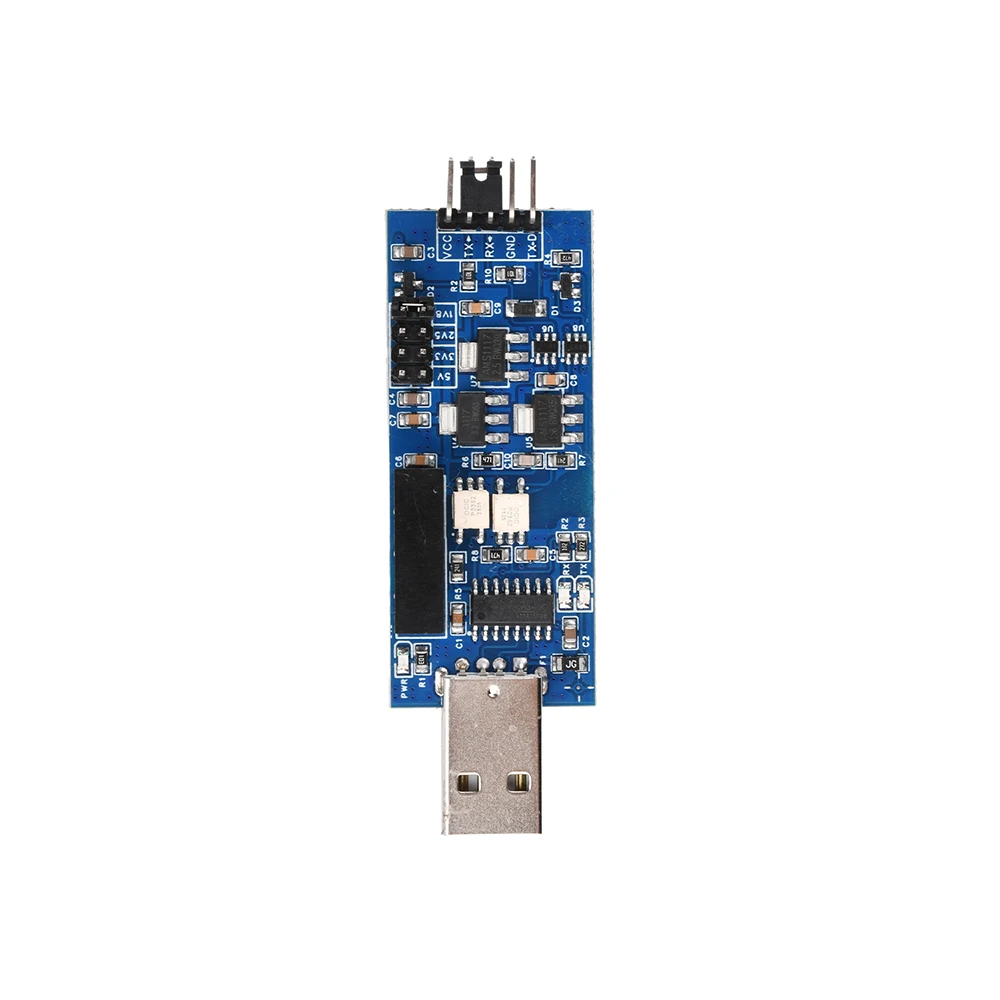

CH340 Photoelektrisches Isolations-Seriellportmodul USB zu TTL Seriellportmodul 5V 3,3V 2,5V 1,8V Vierstufige USB-Schnittstelle

10,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–15 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Merkmale
1.Dank der integrierten Isolationstechnologie weist CH340 eine gute Kompatibilität auf.
2.Einfach zu bedienen, unkomplizierte Verkabelung und kann auch mit einer externen Stromversorgung betrieben werden.
3.Unterstützt Baudraten von bis zu 153600 bps, was den Anforderungen der meisten gängigen Anwendungen gerecht wird.
4.Integrierter Isolationschip, stabileres Brennen und klarerer Status.
5.Breite Anwendbarkeit, geeignet für Hochspannungs- und Hochgeschwindigkeitsanwendungen sowie industrielle Umgebungen.
Einleitung

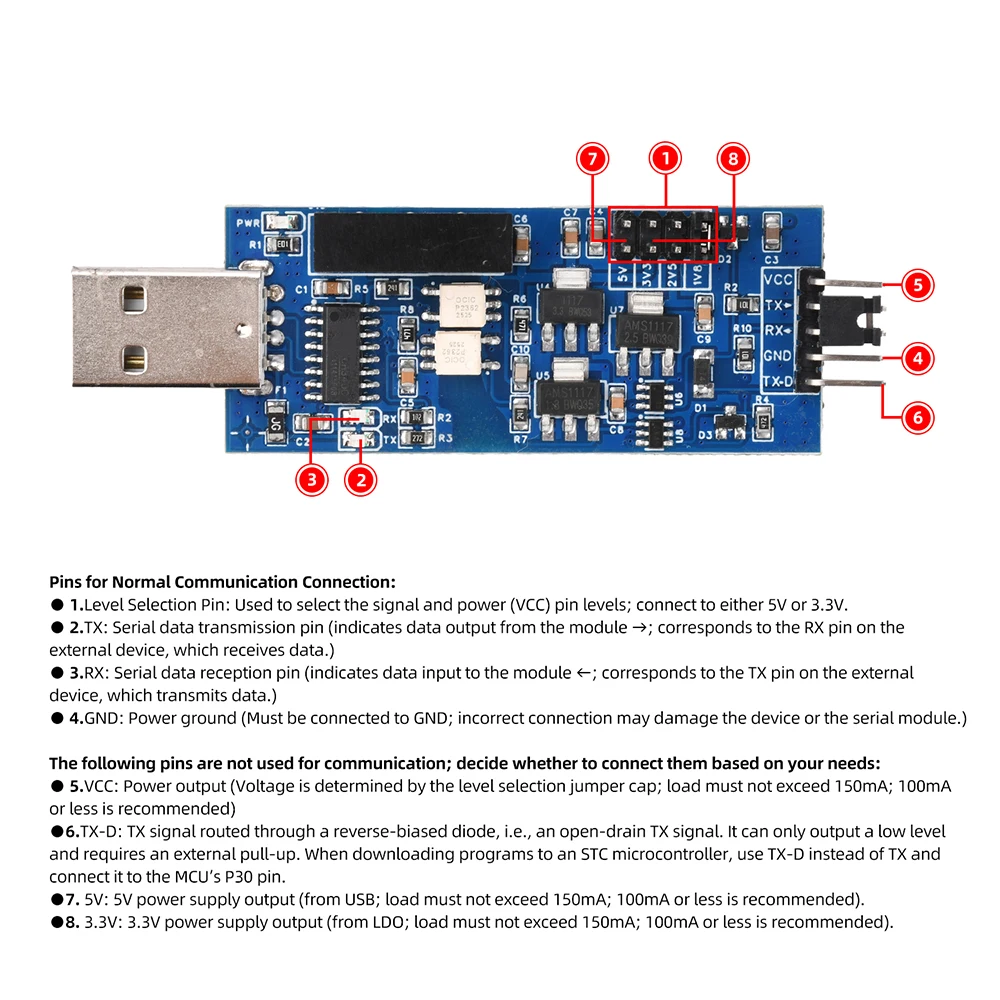

Dieses Produkt ist als isolierter serieller Anschluss konzipiert, was bedeutet, dass sowohl die TX-/RX-Signalleitung als auch die GND-Leitung vollständig voneinander getrennt sind.
Ohne isolierte Stromversorgung: Die serielle Schnittstelle benötigt eine Stromversorgung, die vom Gerät selbst bereitgestellt werden muss.Wenn ein 3,3-V-Pegel benötigt wird, schließen Sie das Gerät an eine 3,3-V-Stromversorgung an, und wenn ein 5-V-Pegel benötigt wird, schließen Sie es an eine 5-V-Stromversorgung an.Die Merkmale sind: geringe Größe, niedriger Preis und die Möglichkeit, die Signalpegel frei zu steuern.Es kann spezielle Spannungswerte wie 3,6 V und 4,2 V erreichen (dies wird durch die Eingangsspannung gesteuert).

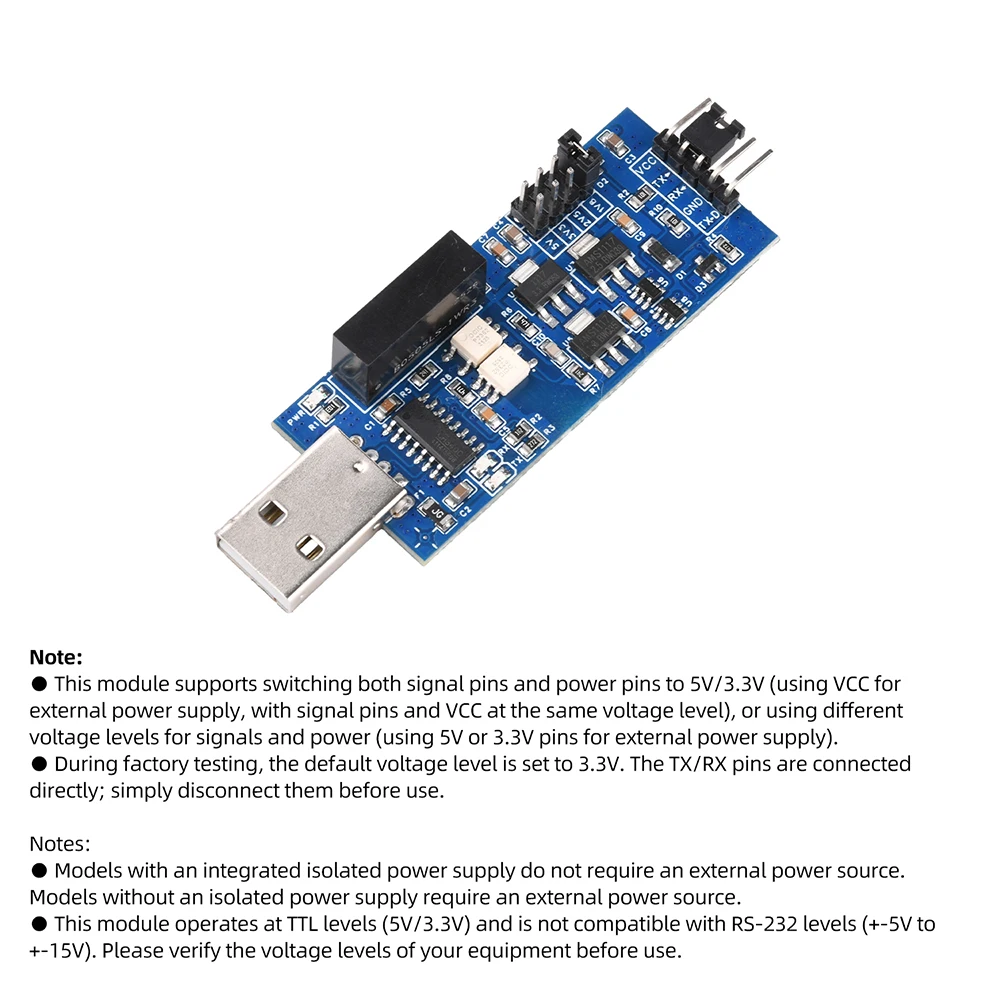

Ausgestattet mit einer isolierten Stromversorgung: Es verfügt über ein integriertes, isoliertes Stromwandlermodul und kann über einen USB-Anschluss an einen Computer angeschlossen werden, um Strom zu beziehen.Es ist nicht erforderlich, eine Stromversorgung für die serielle Schnittstelle bereitzustellen, und das Signalpegel kann über einen auf der Platine angebrachten Jumper umgeschaltet werden.Die wichtigsten Merkmale sind: einfache Bedienung (für die Kommunikation sind lediglich die Verbindung der drei Leitungen GND/TX/RX erforderlich) und die Möglichkeit, eine externe Stromversorgung bereitzustellen, wobei die Last 200 mA nicht überschreiten darf.
Mittlere Geschwindigkeit: Unterstützt Baudraten von bis zu 153600 bps.Es erfüllt die meisten gängigen Anwendungen und unterstützt Baudraten von 50, 75, 100, 110, 134,5, 150, 300, 600, 900, 1200, 1800, 2400, 3600, 4800, 9600, 14400, 19200, 28800, 33600, 38400, 56000, 57600, 76800, 115200, 128000, 153600.
Hohe Geschwindigkeit: Unterstützt Baudraten von bis zu 2 Mbit/s.Zusätzlich zu den oben genannten Baudraten unterstützt das Gerät auch hohe Geschwindigkeiten wie 230400, 460800, 921600, 1500000, 2000000 usw., was es für Anwendungen mit hohen Datenübertragungsgeschwindigkeiten geeignet macht.
Hauptleistungsparameter
Durch die Verwendung des CH340-Hauptcontrollers werden Treiber für Windows/Linux/Mac 32/64-Bit-Betriebssysteme bereitgestellt, und das seriengebundene Programm benötigt keine Änderungen.
Originaler, integrierter Isolationschip mit guter Wellenform, geringem Stromverbrauch und stabiler Kommunikation.
Elektrische Isolierung (einschließlich GND), Spannungsfestigkeit von 1500 V, um die Sicherheit von Computern und Personen vollständig zu gewährleisten.
Es besteht keine elektrische Verbindung zwischen den USB- und Seriell-Ports, wodurch sichergestellt wird, dass der Computer nicht durch externe Kurzschlüsse, Stöße usw. beschädigt wird und nicht durch starke Impulse oder Störungen abstürzt.
PCB-Steckplatzierung mit einem Isolationsabstand von mindestens 3 mm, um ausreichend Abstand zur Vermeidung von Leckströmen zu gewährleisten.
Die Ausgangsspannungsversorgung VCC und das Signaleben sind tatsächlich stufenlos einstellbar und eignen sich daher für Systeme mit unterschiedlichen Spannungen.
Das Modell mit integrierter, isolierter Stromversorgung und USB-Anschluss ermöglicht eine einfache Plug-and-Play-Bedienung, benötigt keine separate Stromversorgung und kann einen Strom von 100 mA an externe Geräte ausgeben.(Externe Stromversorgung ist erforderlich, wenn keine isolierte Stromversorgung vorhanden ist.)
