GY-6180 VL6180X Time-of-Flight ToF Entfernungssensor Umgebungslicht ALS Gestenerkennungsmodul I2C IIC 3,3V 5V

Produktbeschreibung

Merkmale
1.2.8V Spannungsregler: Liefert die erforderlichen 2,8V für den Sensor.
2. I2C-Pegelwandler: ermöglicht die Logikpegelwandlung von 2,8 V auf VCC.
3.Drei-in-einem-Modul / Infrarotsender / Abstandssensor / Umgebungslichtsensor: Misst Abstände bis zu 10 cm, erkennt Gesten, I2C-Schnittstelle.
4.Zwei programmierbare GPIOs: übersichtliches Layout der Sensorplatine.
Beschreibung
1. VIN: Dies ist die Hauptstromversorgung von 2,7 V bis 5,5 V. Die Pegelwandler SCL und SDA heben die I²C-Leitung auf dieses Pegel auf.
2.GND Strom-Erdungsanschluss (0 V).Ihre I²C-Steuerquelle muss außerdem eine gemeinsame Masse mit dieser Platine haben.
3.I²C-Datenleitung mit SDA-/SDI-/SDO-Pegelwandler, HIGH entspricht VIN, LOW entspricht 0 V.
4.SCL / SPC, Pegelverschiebung der I²C-Taktleitung, HIGH entspricht VIN, LOW entspricht 0 V.
5.GPIO0 / CE: Dieser Pin ist als Chip-Enable-Eingang konfiguriert, wenn der VL6180X eingeschaltet wird.Standardmäßig zieht die Platine den Sensor auf die Spannung VDD an, um ihn zu aktivieren.Halten Sie diesen Pin auf Low, um den Sensor in den Hardware-Standby-Modus zu versetzen.Nach dem Einschalten des VL6180X kann dieser Pin als programmierbarer Interrupt-Ausgang (VDD-Logikpegel) neu konfiguriert werden.Dieser Eingangs-/Ausgangssignalpegel ist nicht nivelliert.
6. Programmierbarer GPIO1-Interrupt-Ausgang (VDD-Logikpegel).Im Hardware-Standby-Zustand schaltet der VL6180X diesen Pin ebenfalls auf ein niedriges Signalpegel.Dieser Ausgang ist nicht nivelliert.
Spezifikationen
Farbe: blau
Modell: VL6180X
Funktion: Abstandsmessung bis zu 10 cm, Gestenerkennung, I2C-Interfaz

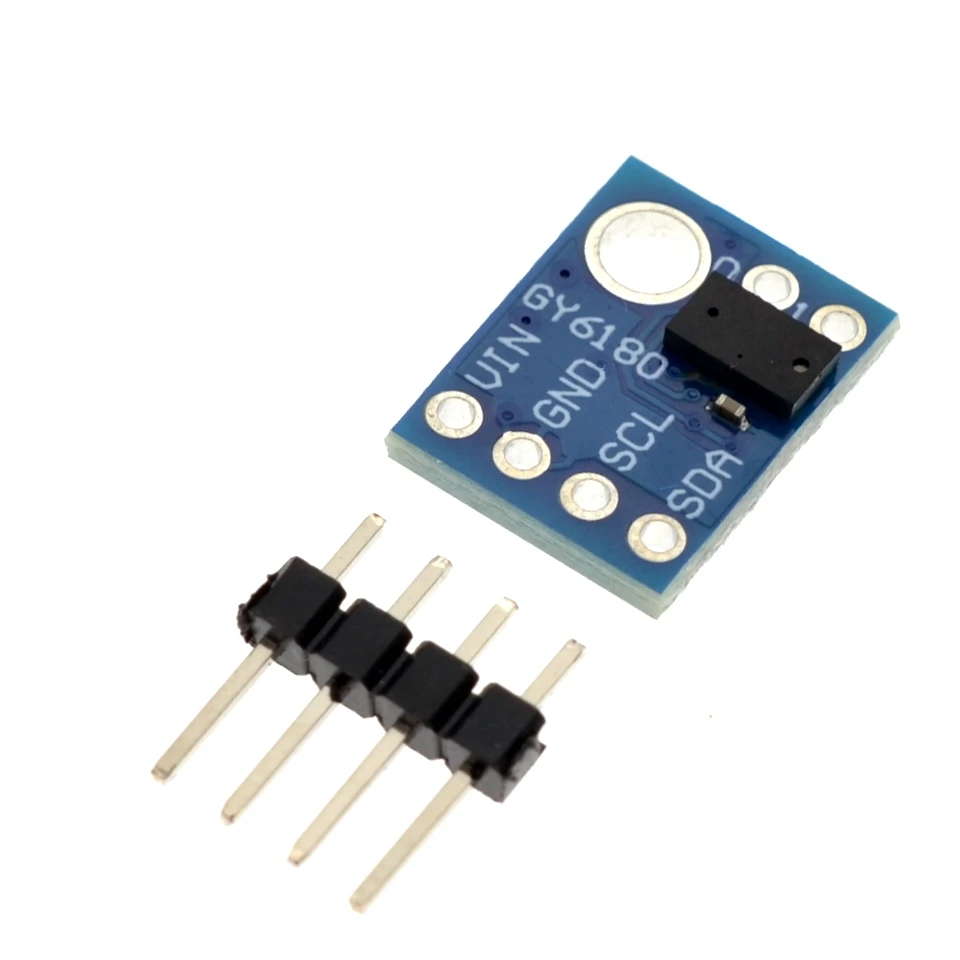

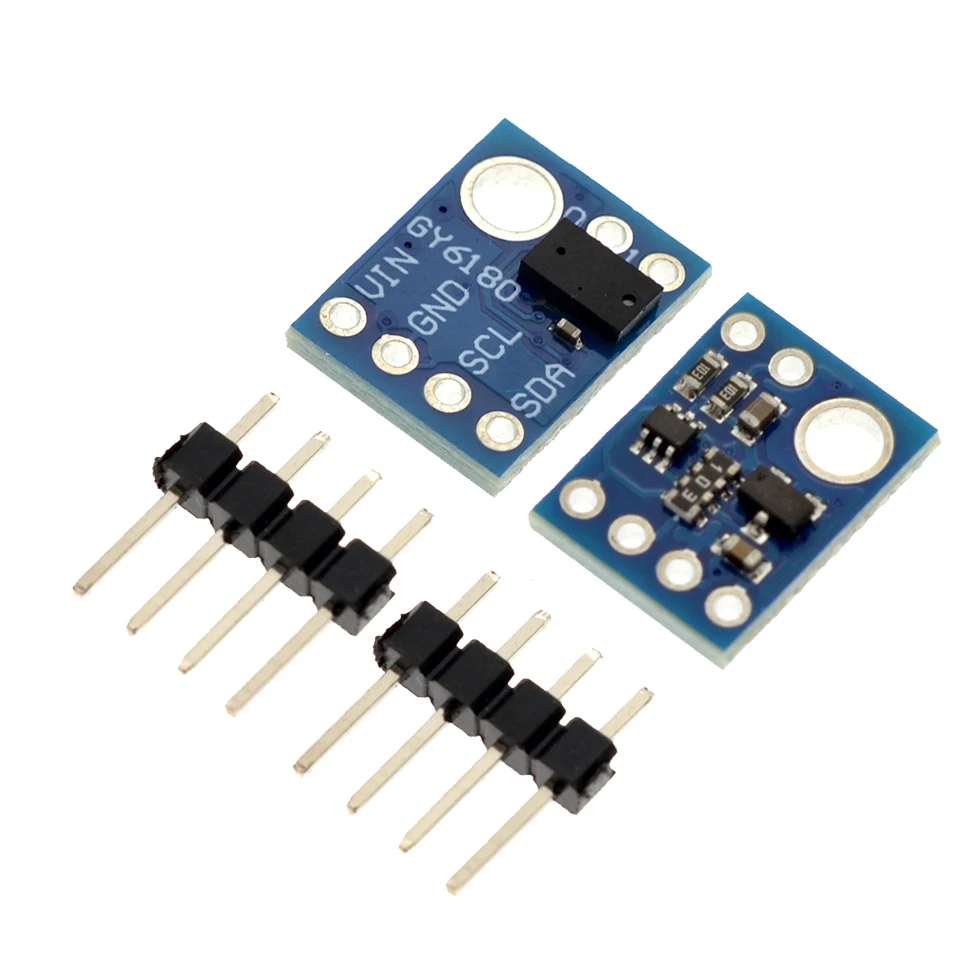

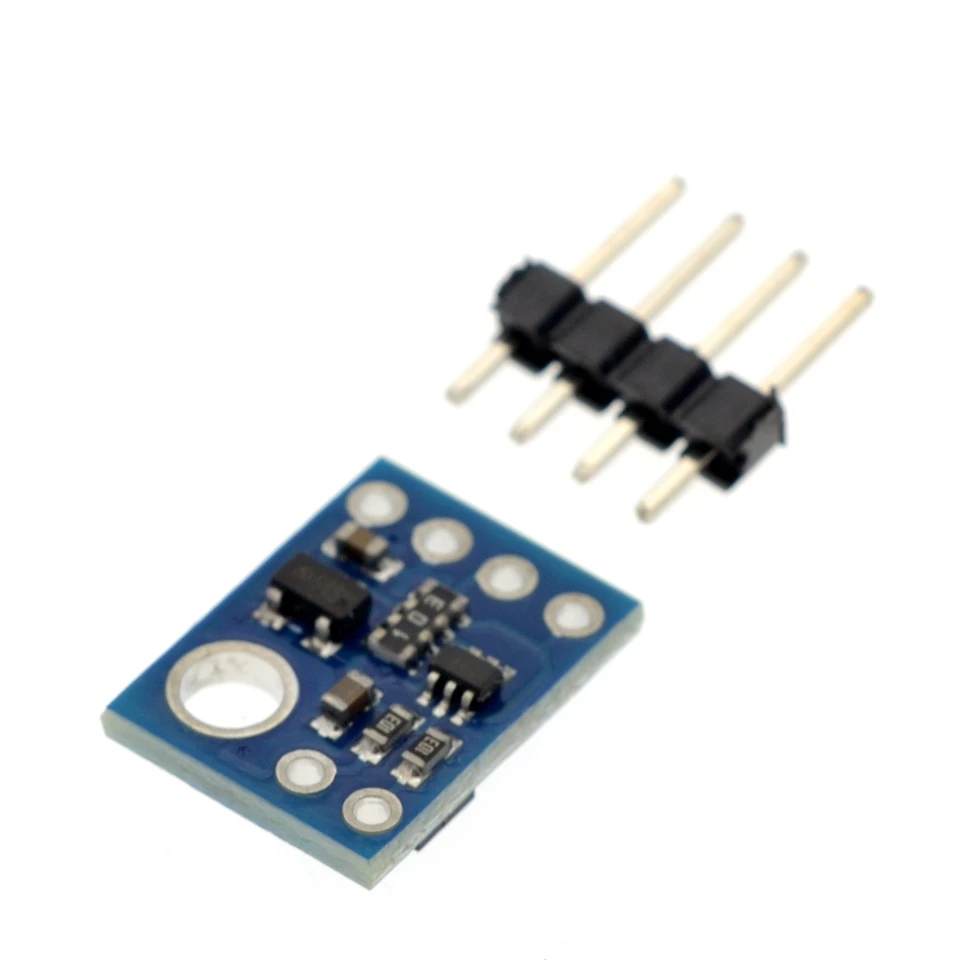

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Ausgabe

Analoger SENSOR

Theorie

Optischer Sensor

Benutzen

Positionssensor
