1KHz Sinuswellen-Signalgenerator, Verzerrungsfreie Oszillatorschaltplatine mit Einstellbarer Versorgungsspannung

20,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Merkmale

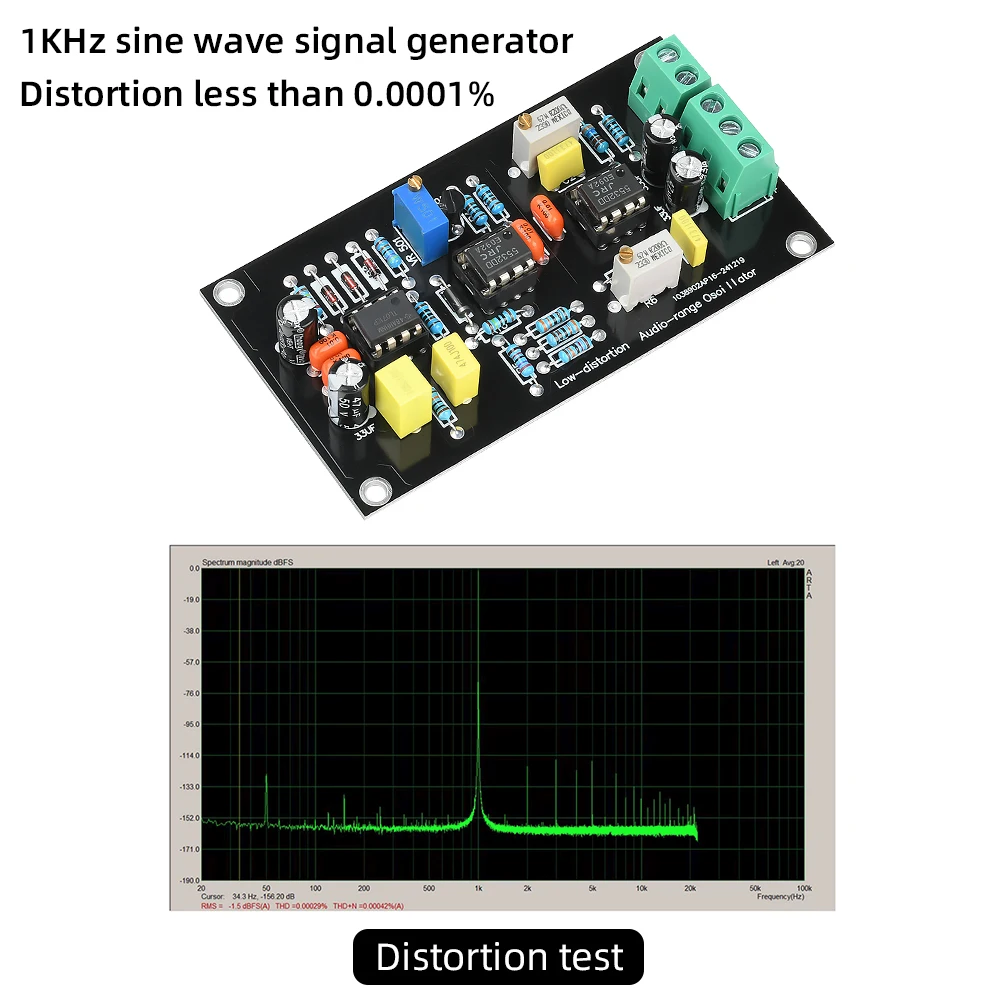

1,1-kHz-Sinuswellenausgang mit einem Verzerrungskoeffizienten von nur 0,000064 %, geeignet für hochpräzise Testanwendungen.
2.Extrem verzerrungsfreies Design mit einer Verzerrung von weniger als 0,001 %, das eine hohe Signalqualität und Stabilität gewährleistet.
3.Die Stromversorgung beträgt ± 15 V, und der Stromverbrauch liegt bei nur 30 mA, was einen energieeffizienten und stromsparenden Betrieb ermöglicht.
4.Ausgangsspannung größer als 7 V, geeignet für Tests zur Messung von harmonischen Verzerrungen, Leistungsprüfungen und in Szenarien mit regenerativer Stromversorgung.
5.Durch die Verwendung des NE5532-Chips bietet das Gerät eine gute Leistung und eine effiziente Nutzung.
Produktparameter
Stromversorgung: ± 15V, 30mA
Ausgangsspannung: größer als 7 V
Verzerrung: weniger als 0,001 %

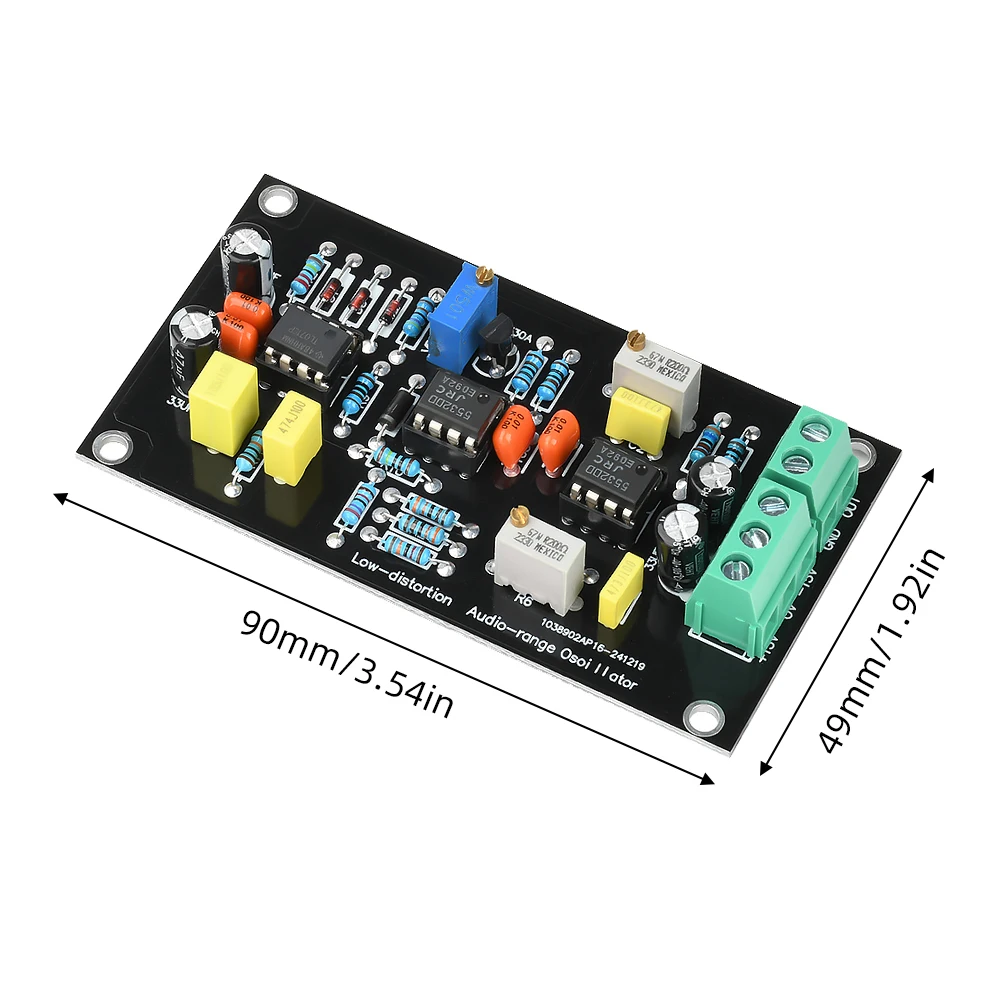

Abmessungen: 90 * 49 mm * 16 mm
Produktbeschreibung

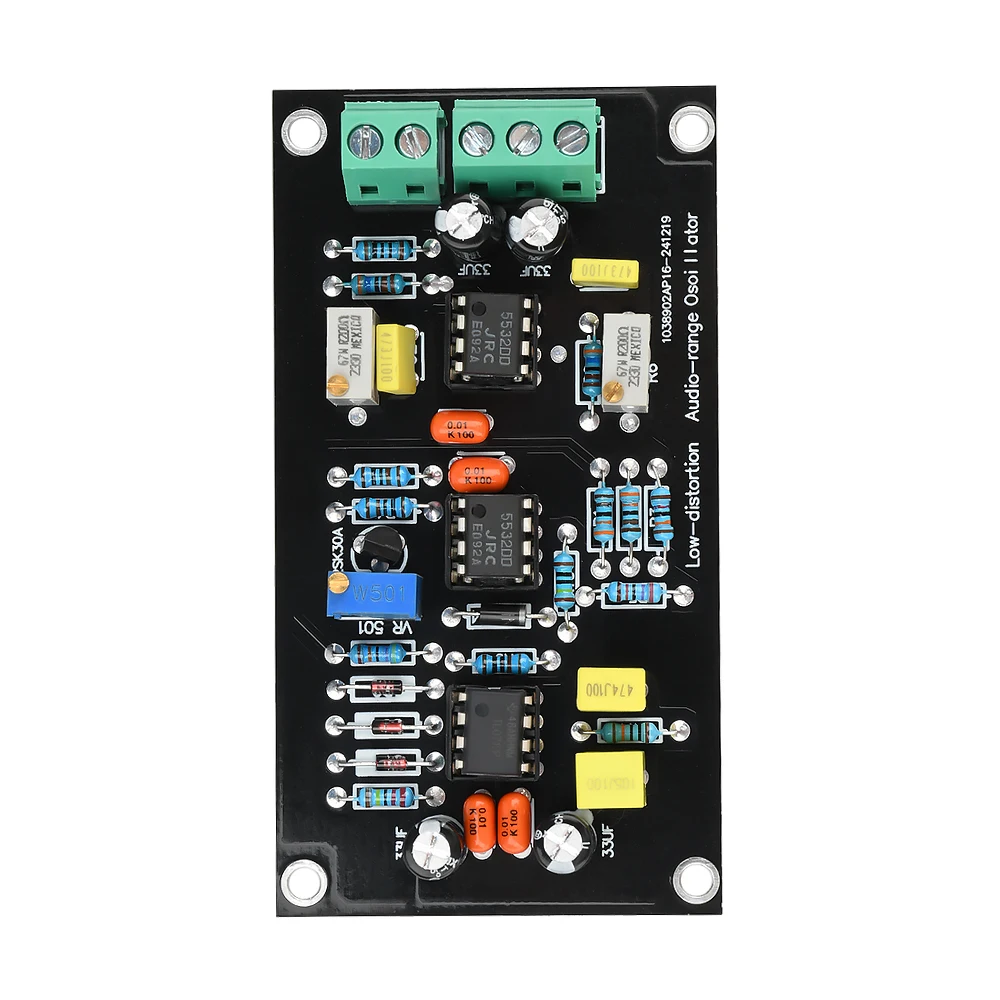

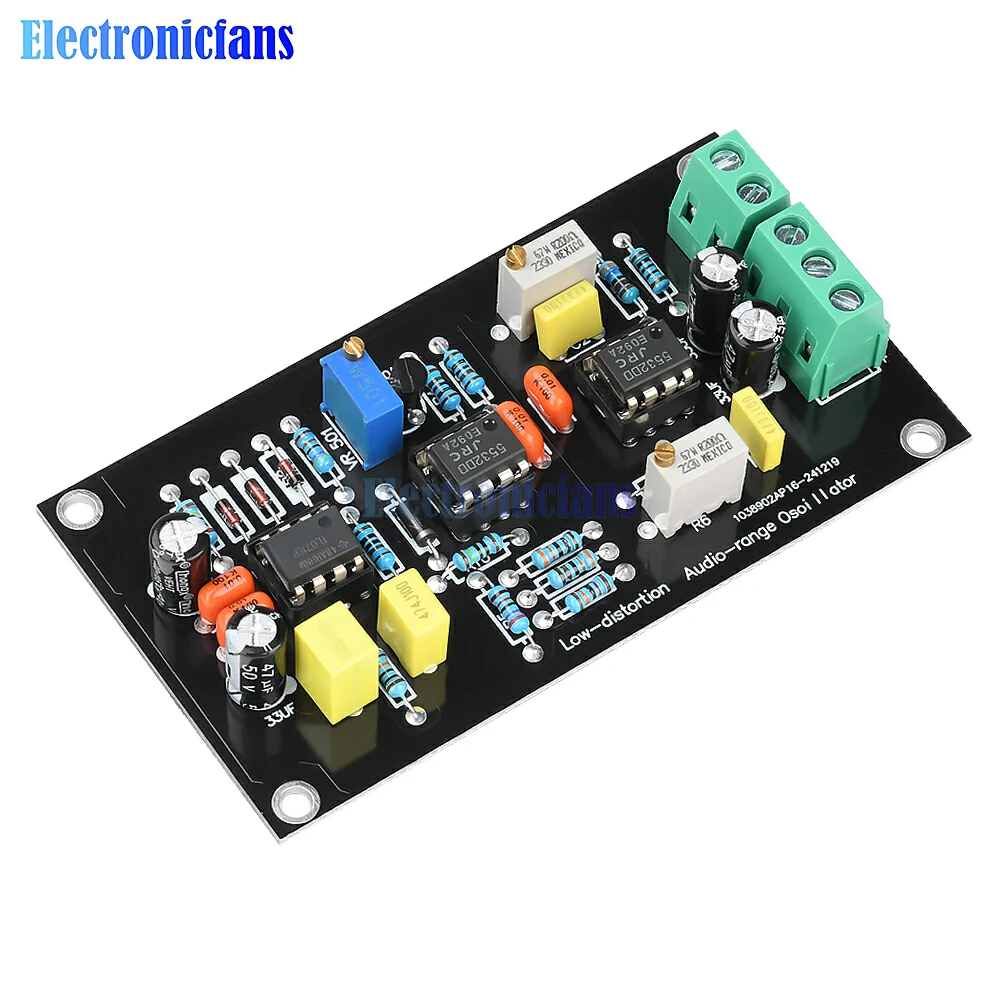

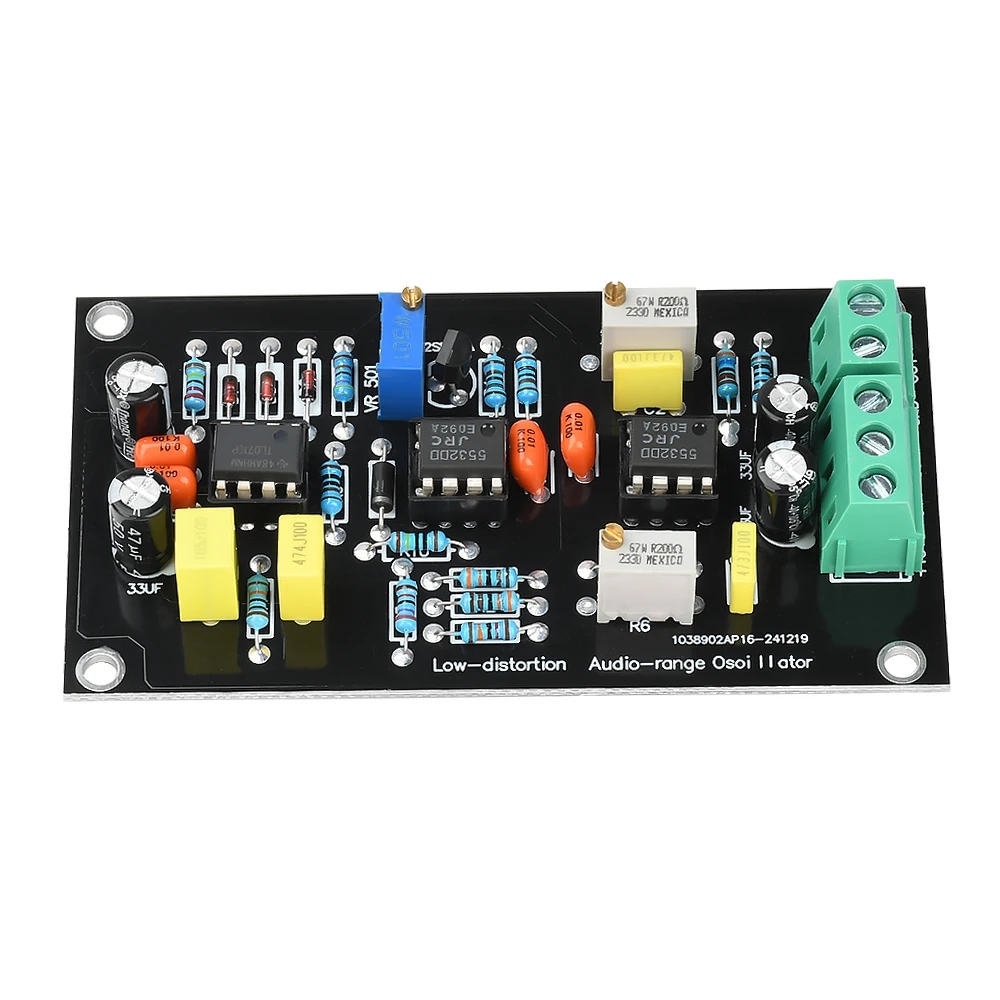

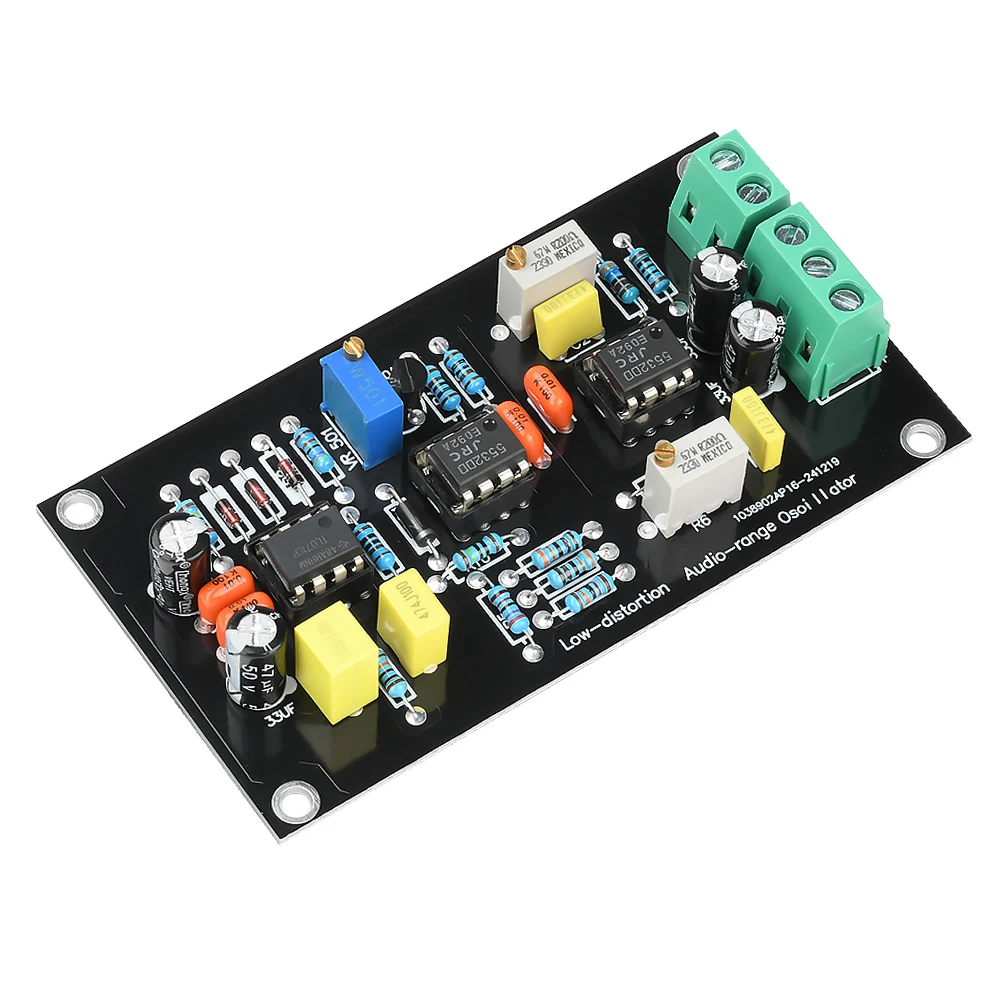

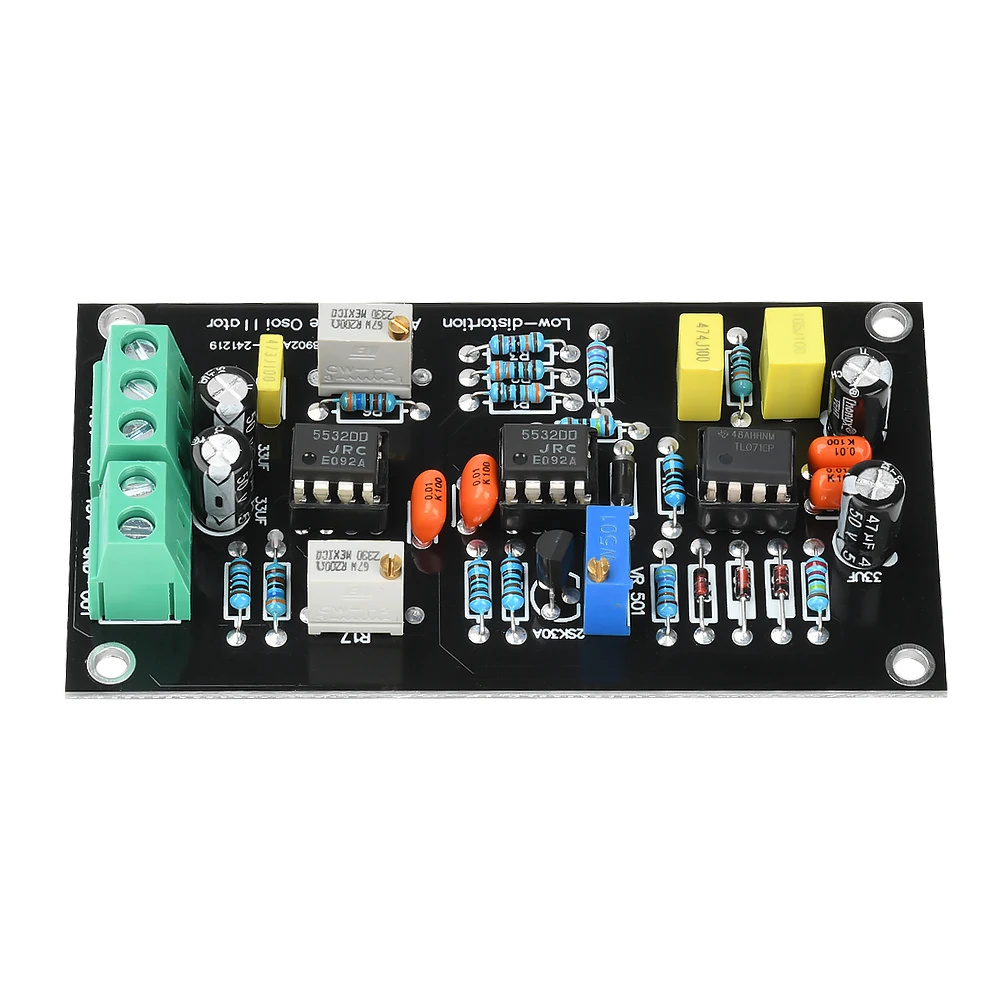

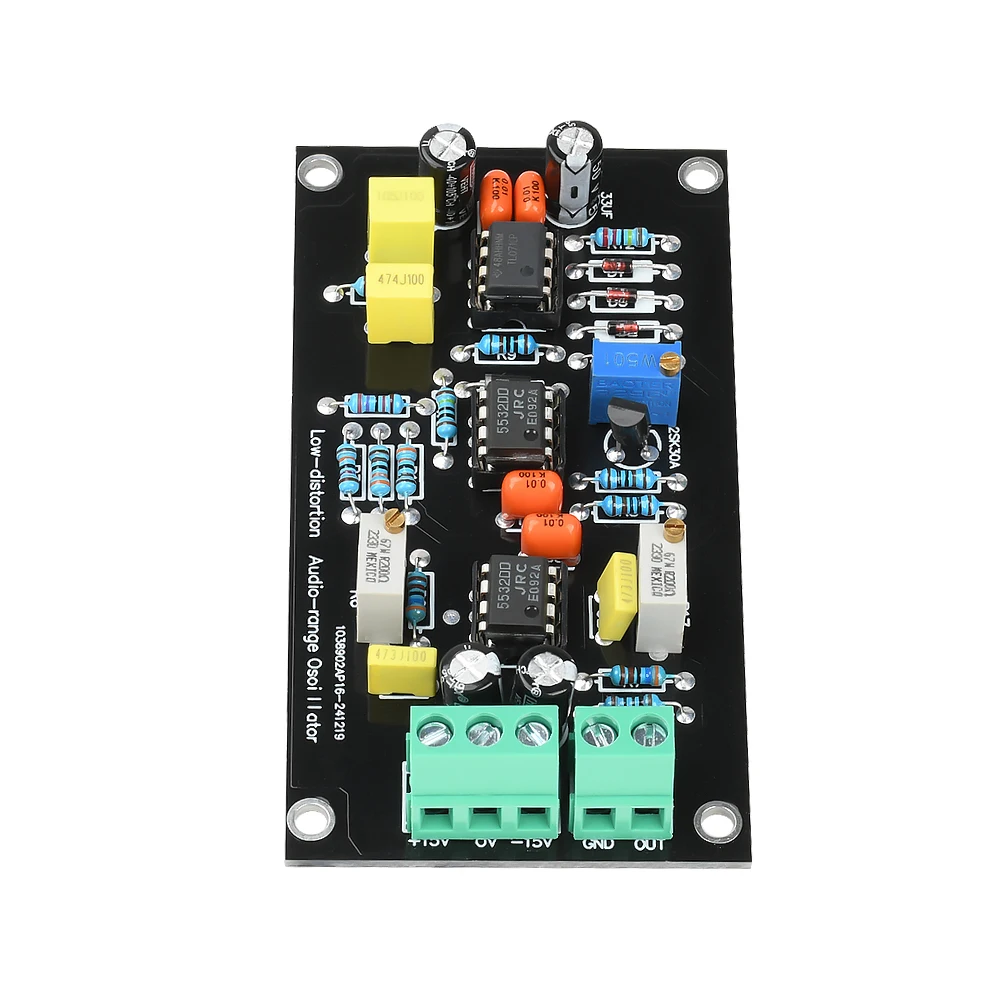

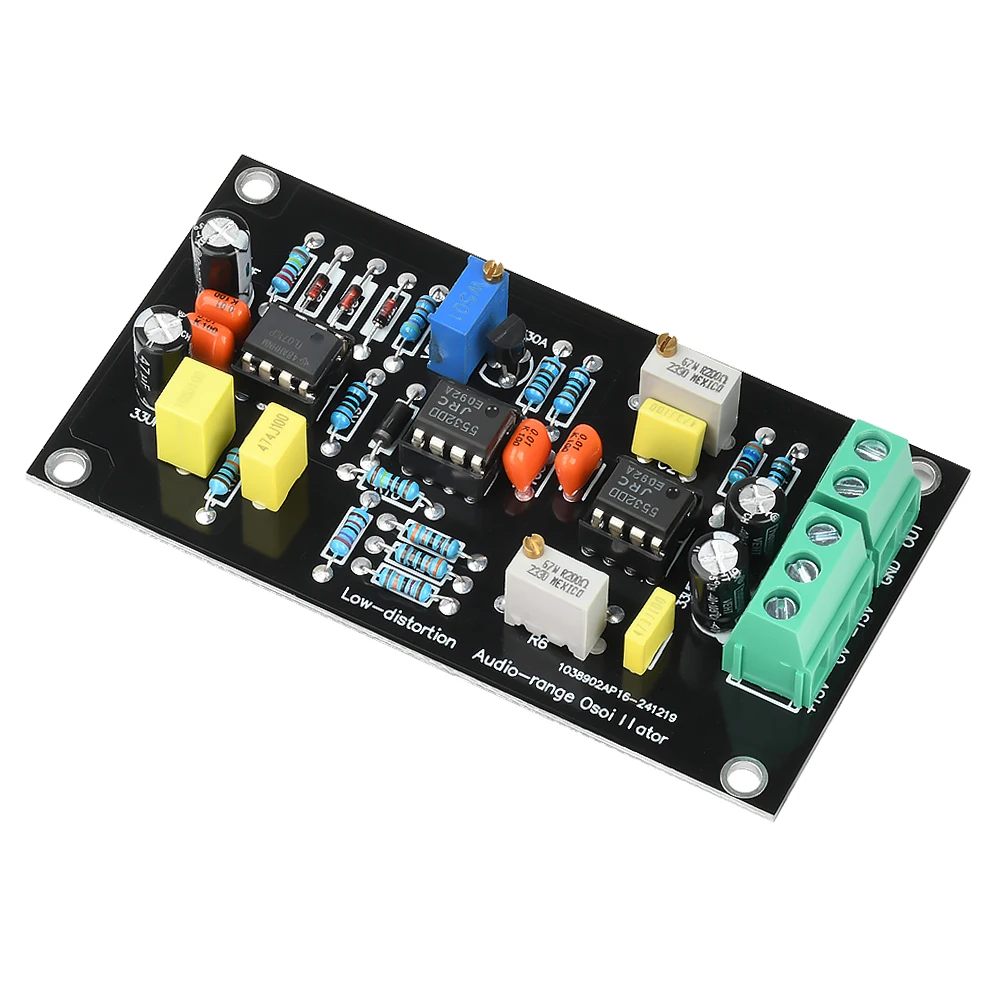

Leiterplatte für einen Sinuswellen-Oszillator mit geringem Verzerrungskoeffizienten, Oszillationsfrequenz: 1 kHz, extrem geringe Verzerrung, Verzerrungskoeffizient 0,000064 % (-124 dB).Kann für Tests zur Messung von harmonischen Verzerrungen, zur Ermittlung der Pegelstärke, für regenerative Stromversorgungen usw. verwendet werden.
Die Kondensatoren, die die Schwingungsfrequenz auf der Platine steuern, werden mithilfe eines digitalen Messgeräts ausgewählt und paarweise kombiniert.Der Widerstand, der die Oszillationsfrequenz steuert, besteht aus einem 3,3-kΩ-Widerstand und einem 200-Ohm-Mehrgang-Potentiometer des Typs 3296, die in Reihe geschaltet sind.Die Abstimmung erfolgt durch Messungen mit einem digitalen Messgerät, um die Genauigkeit und die geringe Verzerrung der Ausgangsfrequenz zu gewährleisten.
Wichtige Hinweise

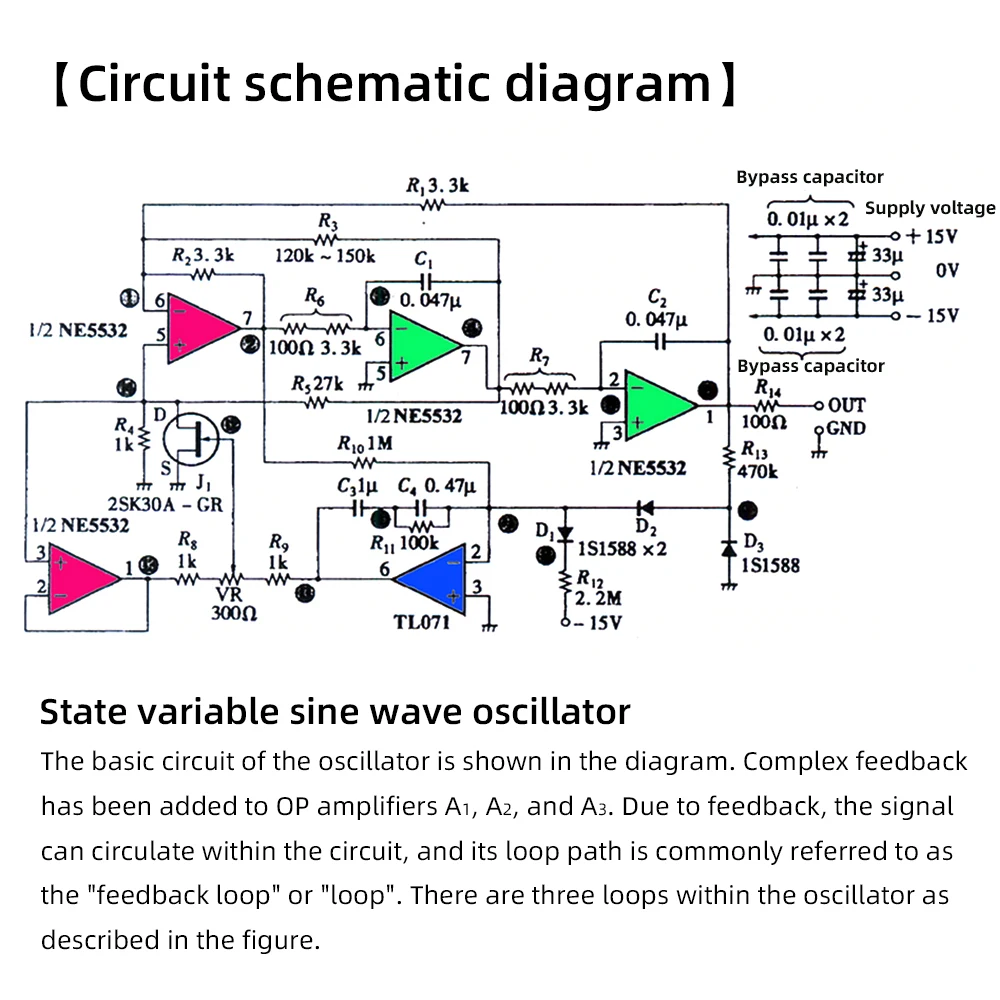

Theoretisch gilt: R10 = 2R13, C3 = 2C4, minimaler Verzerrungswert.
2.Die in der Abbildung dargestellten Daten entsprechen einem Wert von 1 kHz.Wenn es neben R6, R7, C1 und C2 noch andere Frequenzen gibt, die entsprechend angepasst werden müssen, sollte auch R11 an die jeweilige Frequenz angepasst werden.
Zum Beispiel: 50 Hz, R11 = 447 K, 60 Hz, R11 = 408 K.
Produktliste
1X-Modul
