Jrready position ierer m22520/1-04 standard locator abgestimmt mit YJQ-W2A (m22520/1-01)

Produktbeschreibung

Allgemeine Informationen
Th163 ist kompatibel mit der m22520/1-04, die mit YJQ-W2A zum Crimpen von Kontakten und Drähten in elektronischen Steck verbindern abgestimmt ist.
Revolver position ierer installieren
1. Halten Sie das Crimp werkzeug in offener Position.
2. Drücken Sie den Revolver-Trigger-Latch, der den Revolver in die Indizierung position freigibt.
3. Platzieren Sie die ausgewählte Revolver kopf baugruppe auf den Halte ring mit Innen sechs kant schrauben, die mit Gewinde bohrungen ausgekleidet sind.
4. nachdem der Revolver kopf gegen den Halte ring sitzt, ziehen Sie die Innen sechs kant schrauben fest.
5. beziehen Sie sich auf das Daten schild auf dem Revolver kopf. Wählen Sie aus der Farbcode-Spalte die Position ierer farbe aus, die der entsprechenden Teilen ummer und der zu crimpen den Kontakt größe entspricht.
6. mit Werkzeug in offener Position und Revolver in Indexierung position, drehen, bis der farb codierte Position ierer mit der Index marke überein stimmt. Drücken Sie den Revolver, bis er in verriegelter Position einrastet.
7. beziehen Sie sich auf das Daten schild auf dem Revolver kopf. Von der richtigen Draht größe Spalte, bestimmen Sie die Wählzahl, die mit dem verwendeten Kontakt entspricht.
8. entfernen Sie den Feder clip von der Auswahl nummer stimmt mit der Index marke überein.
Revolver position ierer entfernen
Mit Werkzeug in offener Position, Turm freigeben. Lösen Sie die Innen sechs kant schrauben, bis die Gewinde vom Halte ring gelöst sind, und entfernen Sie sie mit einer geraden Hebe bewegung.
Vorsicht maßnahmen
1.Halten Sie den Position ierer sauber und ordnungs gemäß gespeichert, wenn er nicht benutzt wird oder keine Wartung des Bedieners.
2.Versuchen Sie nicht, es in Reinigungs lösung einzutauchen oder Öl in Werkzeuge zum Schmieren zu sprühen.
3.Wenn Sie Anomalien aufgrund falscher Wege finden, versuchen Sie nicht, sie zu zerlegen oder Reparaturen durch zuführen. Bitte hören Sie auf, es zu benutzen und verbinden Sie uns so schnell wie möglich, unser Unternehmen wird komplette Renovierungs-und Neu kalibrierung dienste anbieten.

Produktdetails in Bildern

Produkteigenschaften

Markenname

JRREADY

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Heimwerkerbedarf

elektrisch

Material

Edelstahl

Merkmale

Multifunktional

Anwendung

Multifunktional

ist kundenspezifisch

Ja

Modellnummer

TH163

Typ

Other

Product name

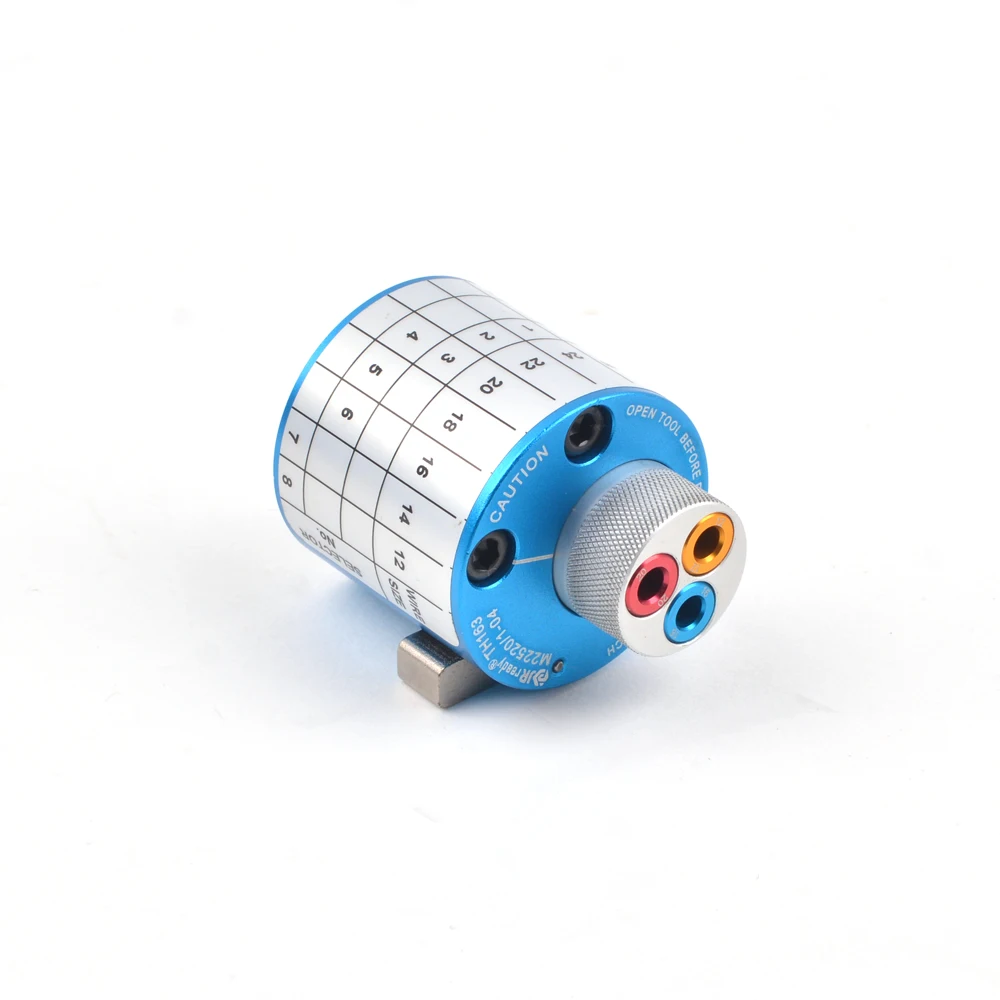

JRready TH163 Positioner

Standard

M22520/1-04

Usage

Positioning the Wiring Harness

Color

Blue

Application

locating

Quality

High-quality

Shipment

Ship after payment
