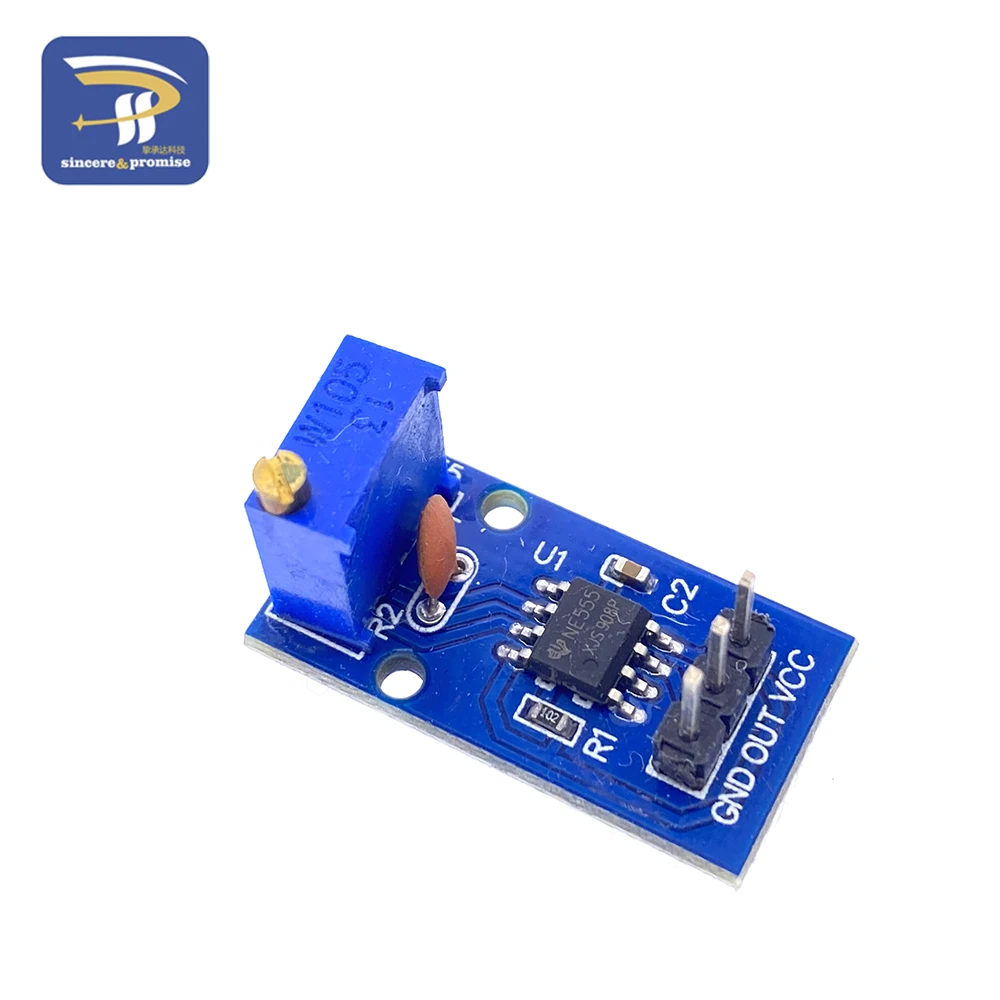

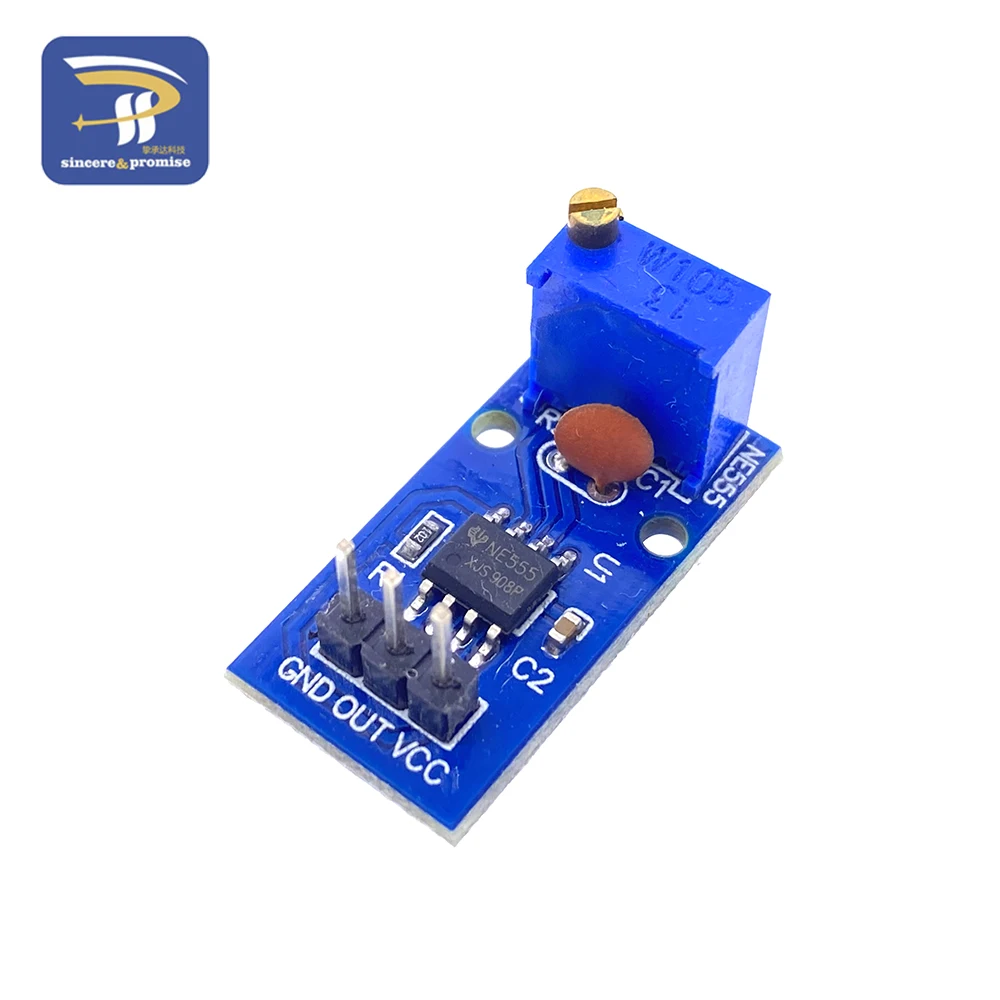

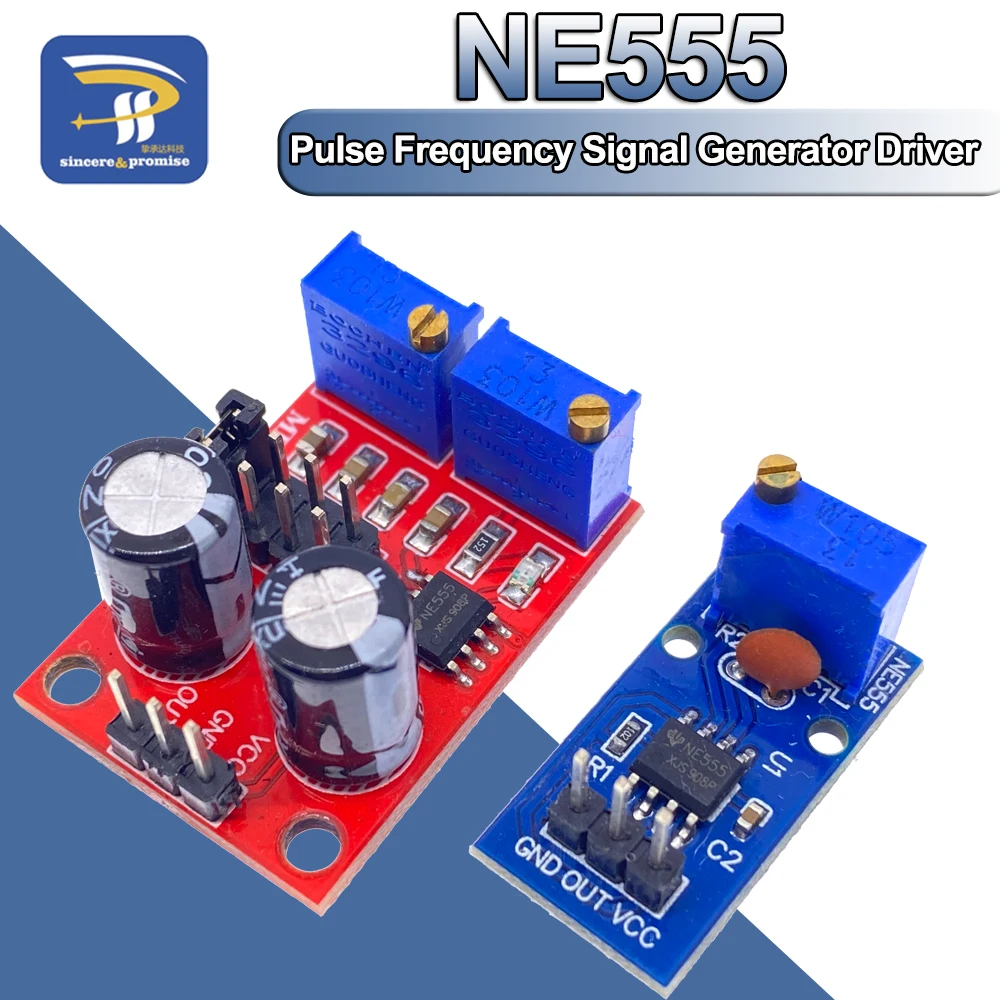

NE555 Pulse Frequenz Duty Zyklus Einstellbare Module 10kHz -200kHz Quadratische Welle Signal Generator Für Arduino DIY Kit stepper Motor

3,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–11 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

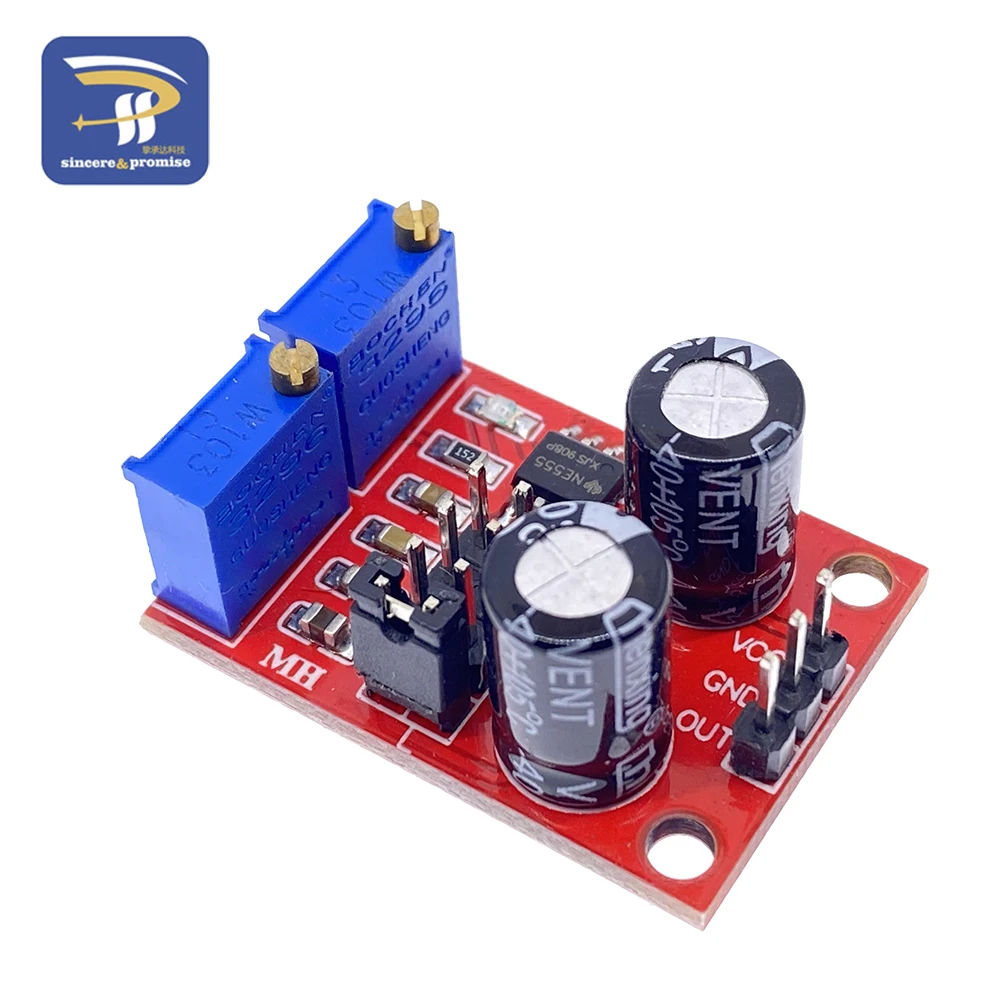

NE555-Red
1, Größe: 3,1 cm * 2,2 cm 1, der Haupt chip: ne555
2, Eingangs spannung: 5v-15vdc. 5v Strom versorgung, der Ausgangs strom kann 15ma herum; 12v Strom versorgung, der Ausgangs strom kann 35ma herum
3, der Eingangs strom: 100ma
4, die Ausgangs amplitude: 4,2 V V-PP zu 11,4 V V-PP. (Unterschied lich abhängig von der Eingangs spannung, die Ausgangs amplitude wird unterschied lich sein)
5, der maximale Ausgangs strom: 15ma (5v Strom versorgung, V-PP größer als 50%), 35ma (12v Strom versorgung, V-PP größer als 50%)
Der Umfang dieses Moduls
1 wird als ein Rechtecks ignal generator verwendet, der ein Rechteck wellens ignal erzeugt, das für die experimentelle Entwicklung verwendet wird.
2 einen Schrittmotor zum Erzeugen eines Rechteck-Antriebs signals anzutreiben.
3 einstellbarer Impuls, der für die Verwendung durch mcu erzeugt wird.
4 einstellbare Impuls generierung, Steuersc haltung zugeordnet.
Vorteile
1, die Ausgabe mit LED-Anzeige, gibt es keine direkte Ausgabe (niedriges LED-Volumen, hohe LED-Off-Frequenz ist relativ niedrig, die LED-Blitze)
2, der Ausgangs pegel wählbarer Frequenz bereich, die Ausgangs frequenz ist stufenloser einstellbar
LF-Datei: 1Hz ~ 50Hz
Wenn Datei: 50hz ~ 1khz
Hochfrequenz datei: 1khz ~ 10khz
HF-Datei: 10kHz ~ 200kHz
3, der Ausgangs leistungs zyklus kann Feinabstimmung, Arbeits zyklus und Frequenz ist nicht separat einstellbar, das Anpassen des Arbeits zyklus ändert die Frequenz
4, die Ausgangs frequenz ist einstellbar
