AD8232 EKG Physiologische Messung Herzschlag Einzelkanal-Herzfrequenzsensor-Modul für Arduino UNO R3 DIY-Kit

Produktbeschreibung

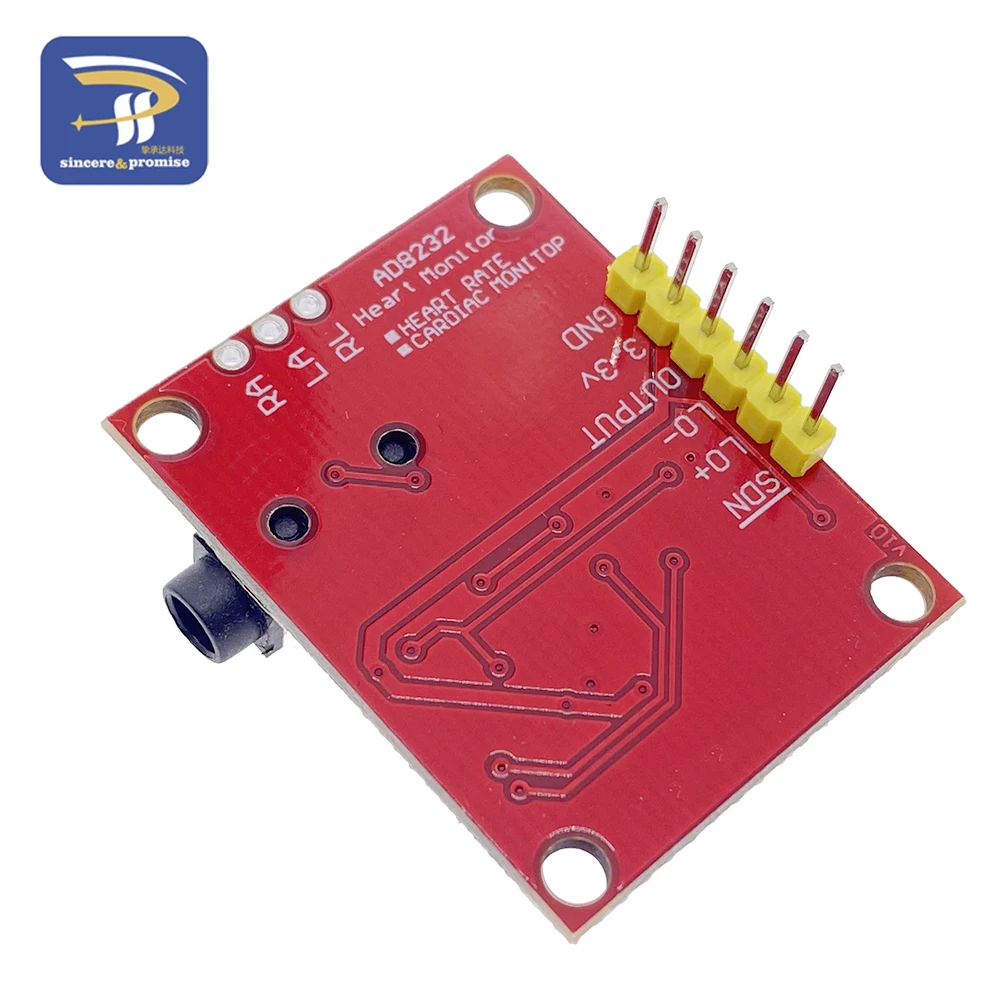

AD8232 Sensormodul
Einzelkanal-Herzfrequenzüberwachungs-Frontend
AD8232 ist ein integriertes Frontend, das zur Signalisierung bioelektrischer Herzsignale geeignet ist
Nein.Konditionierung zur Herzfrequenzüberwachung
Ein integriertes Signalverarbeitungsmodul für EKG und andere bioelektrische Messanwendungen.Das Gerät wurde entwickelt, um schwache bioelektrische Signale in Gegenwart von Rauschen, das durch Bewegung oder die Platzierung entfernter Elektroden verursacht wird, zu extrahieren, zu verstärken und zu filtern.Dieses Design ermöglicht es einem Analog-Digital-Wandler (ADC) mit extrem geringem Stromverbrauch oder einem eingebetteten Mikrocontroller, das Ausgangssignal problemlos zu erfassen.
AD8232 verwendet einen zweipoligen Hochpassfilter, um Bewegungsartefakte und Elektroden-Halbzellenpotenziale zu eliminieren.Der Filter ist eng mit der Struktur des Instrumentenverstärkers gekoppelt, um eine einstufige Hochleistungs- und Hochpassfilterung zu erreichen und so Platz und Kosten zu sparen.
AD8232 verwendet einen nicht gebundenen Operationsverstärker, um einen dreipoligen Tiefpassfilter zu erstellen, der zusätzliches Rauschen eliminiert.Benutzer können die Grenzfrequenz aller Filter auswählen, um den Anforderungen verschiedener Anwendungstypen gerecht zu werden.
Um die Gleichtaktunterdrückungsleistung der Systemleitungsfrequenz und anderer unerwünschter Störungen zu verbessern, verfügt der AD8232 über einen integrierten Verstärker für angetriebene Leitungsanwendungen wie den Rechtsantrieb (RLD).
Der AD8232 verfügt über eine Schnellwiederherstellungsfunktion, die den langen Aufbau des Hochpassfilters reduzieren kann.Wenn die Spannung der Verstärkerschiene plötzlich wechselt (z. B. bei einem Leitungsabschlusszustand), stellt sich der AD8232 automatisch auf einen höheren Filterabschaltzustand ein.Diese Funktion ermöglicht dem AD8232 eine schnelle Erholung, sodass ein gültiger Messwert so schnell wie möglich nach dem Anschließen der Leitung an die Elektrode des Messobjekts erhalten werden kann.
Der Nenntemperaturbereich für garantierte Leistung beträgt 0℃ bis 70℃und der Betriebstemperaturbereich beträgt -40℃ bis +85℃.
Anwendung
Herzfrequenzüberwachung für Fitness und Training
Tragbares EKG
Fernüberwachung der Gesundheit
Gaming-Peripheriegeräte
Bioelektrische Signalerfassung
1 Übersicht
Der AD8232 ist ein integriertes Frontend zur Signalbildung von bioelektrischen Herzsignalen zur Herzfrequenzüberwachung.Dies ist ein stromsparender, einpoliger, analoger Herzfrequenzmesser-Frontend für eine Vielzahl von Vitalzeichenüberwachungsanwendungen.
2, die technischen Parameter
Versorgungsspannung: DC 3,3 V

Produktdetails in Bildern

Produkteigenschaften

Markenname

sincere&promise

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

3.3V

Betriebstemperatur

40 'C - +85 'C

Choice

yes

semi_Choice

yes
