NE555 Pulsfrequenz Duty Cycle Einstellbares Modul 10kHz -200kHz Rechteckwellensignalgenerator für Arduino DIY Kit Schrittmotor

Produktbeschreibung

64474
Klicken Sie auf die Sammlung, um unser VIP-Liebhaber zu werden

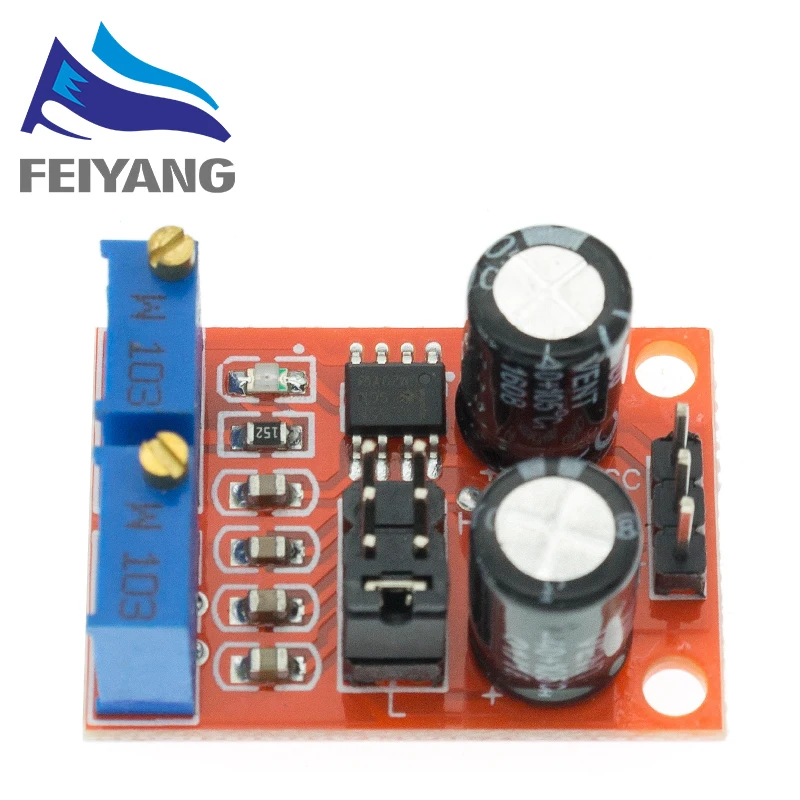

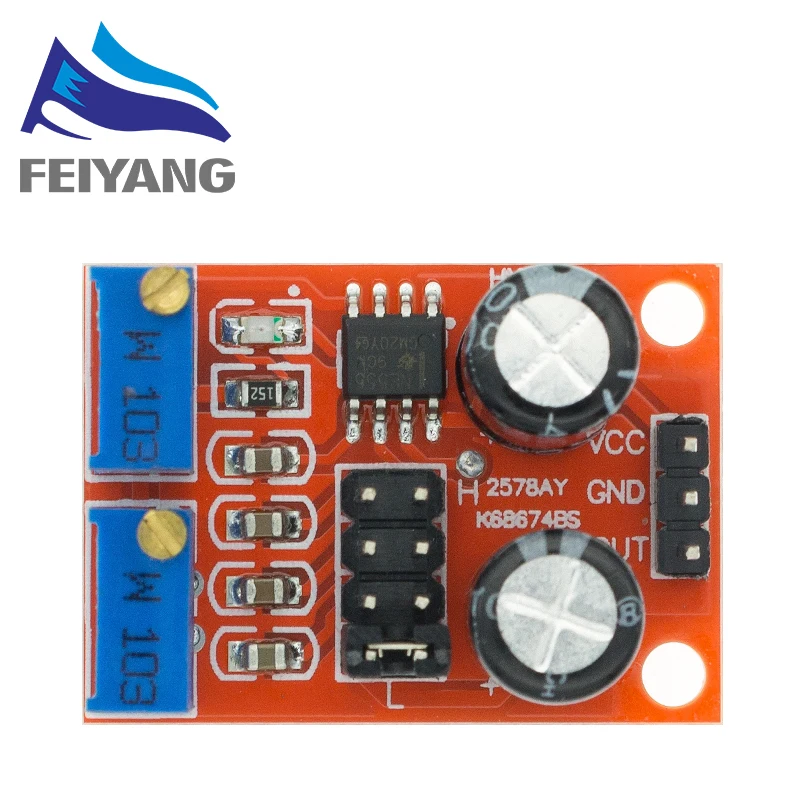

NE555-Red
1, Größe: 3,1 cm * 2,2 cm 1, der Haupt chip: ne555
2, Eingangs spannung: 5v-15vdc. 5v Strom versorgung, der Ausgangs strom kann 15ma herum; 12v Strom versorgung, der Ausgangs strom kann 35ma herum
3, der Eingangs strom: 100ma
4, die Ausgangs amplitude: 4,2 V V-PP zu 11,4 V V-PP. (Unterschied lich abhängig von der Eingangs spannung, die Ausgangs amplitude wird unterschied lich sein)
5, der maximale Ausgangs strom: 15ma (5v Strom versorgung, V-PP größer als 50%), 35ma (12v Strom versorgung, V-PP größer als 50%)
Der Umfang dieses Moduls
1 wird als ein Rechtecks ignal generator verwendet, der ein Rechteck wellens ignal erzeugt, das für die experimentelle Entwicklung verwendet wird.
2 einen Schrittmotor zum Erzeugen eines Rechteck-Antriebs signals anzutreiben.
3 einstellbarer Impuls, der für die Verwendung durch mcu erzeugt wird.
4 einstellbare Impuls generierung, Steuersc haltung zugeordnet.
Vorteile: 1, die Ausgabe mit LED-Anzeige, gibt es keine direkte Ausgabe (niedriges LED-Volumen, hohe LED-Off-Frequenz ist relativ niedrig, die LED-Blitze)
2, der Ausgangs pegel wählbarer Frequenz bereich, die Ausgangs frequenz ist stufenloser einstellbar; LF-Datei: 1Hz ~ 50Hz wenn Datei: 50Hz ~ 1kHz Hochfrequenz datei: 1kHz ~ 10kHz HF-Datei: 10kHz ~ 200kHz
3, der Ausgangs leistungs zyklus kann Feinabstimmung, Arbeits zyklus und Frequenz ist nicht separat einstellbar, das Anpassen des Arbeits zyklus ändert die Frequenz
4, die Ausgangs frequenz ist einstellbar; Zeitraum t = 0,7 (ra 2 rb) c ra, rb ist 0-10k einstellbar; niedriges Profil, wenn c = 0,001 uf; wenn Stände c = 0,1 uf; Hochfrequenz datei c = 1uf; hf blockiert c = 100uf, so dass die Frequenz der Wellenform käufer Berechnungen besitzen kann

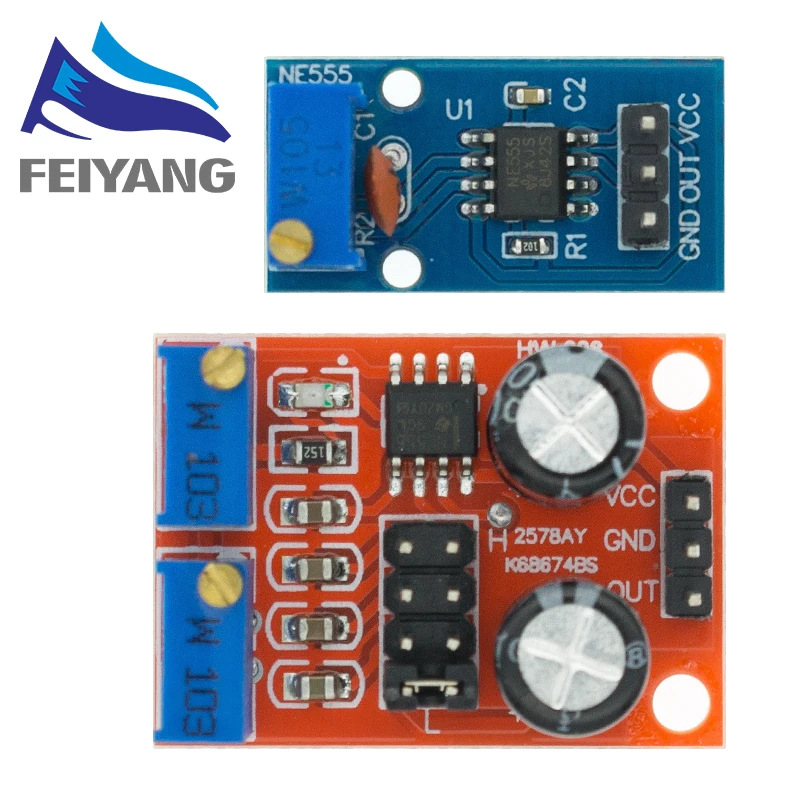

NE555-Blue
1. onboard ne555 ic.
2. Einkanal-Signal ausgabe, der Ausgangs leistungs zyklus ungefähr 50% Rechteck welle.

Produktdetails in Bildern

Produkteigenschaften

Markenname

SAMIORE ROBOT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

5v

Verlustleistung

15ma

ist kundenspezifisch

Ja

Betriebstemperatur

Pulse Frequency Duty

Anwendung

Computer

Paket

SMD
