1Set 2.4 "TFT Digital Oszilloskop Montiert SMD Gelötet Oszilloskop Teile 1Msps Mit Passenden Draht

Produktbeschreibung

Dies ist geschweißt (montiert) und kann direkt verwendet werden.
Merkmale der Oszilloskop-Produktionsserie
Schulung für die elektronische Produktion, vollständige detaillierte beschreibende Informationen wie Schaltpläne, Anleitungen usw., was zu einer hohen Erfolgsquote führt.
Komponenten-Speziesvielfalt für Studenten zur Identifizierung von Elementen, Inline-Elemente-Schweißen, Schulung im Löten von SMD-Komponenten.
Die Schüler können gleichzeitig praktische Werkzeuge für die Audio- und Videosynchronisation, Niederfrequenz-Schaltnetzteile, Infrarot-Empfänger-Sender-Signalwellenformen und viele andere Anwendungen nutzen, die effektiv beobachtet und gemessen werden können, was das Interesse am Lernen steigert und die Lernergebnisse verbessert.
Kits mit einem ARM Cortex-M3 Prozessor (STM32F103C8) und einem 2,4-Zoll-Farb-TFT-Display können als Test-ARM-Entwicklungsboard verwendet werden.
Verfügbare Quellen, die Fähigkeiten eines Freundes können als Basis für eine weitere Entwicklung dienen, zum Beispiel kann es in Millivoltmeter, Datenlogger usw. umgewandelt werden.
Der Schaltkreis ist einfach, zuverlässig und kostengünstig.
Leistungsindex
Maximale Echtzeit-Abtastrate: 1 Msps
Genauigkeit: 12 Bit
Tiefe des Sampling-Puffers: 1024 Bytes
Analoge Bandbreite: 0 - 200 kHz
Vertikale Empfindlichkeit: 10mV / Div - 5V / Div (1-2-5 progresse Anordnung)
Einstellbare vertikale Verschiebung, und mit Anweisungen
Eingangsimpedanz: 1MΩ
Maximale Eingangsspannung: 50Vpp (1:1-Sonde), 400Vpp (10:1-Sonde)
Kopplungsmodi umfassen DC / AC / GND
Der horizontale Zeitbasisbereich: 10μs / Div - 50s / Div (1-2-5 progressiv)
Mit den Modi Automatik, Regelmäßig und Einzelbild können Sie den Moment der Wellenform leicht erfassen.

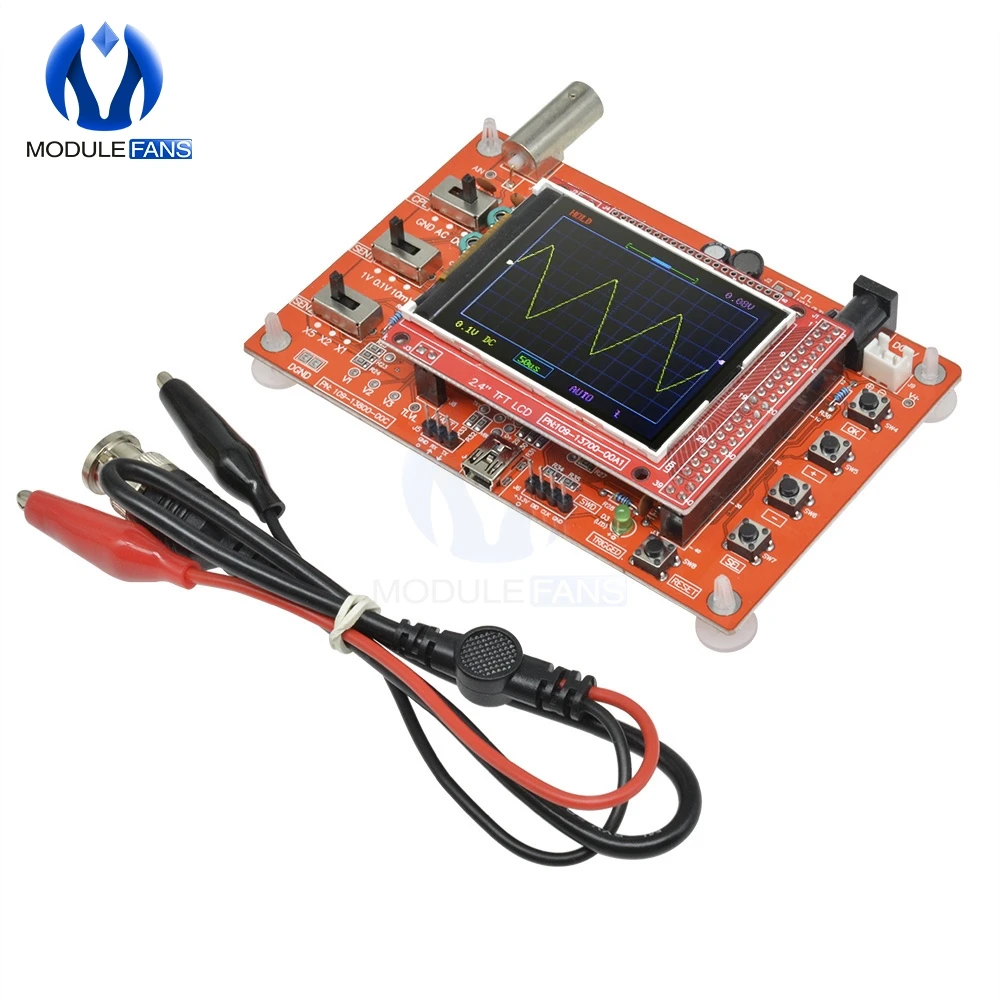

Produktdetails in Bildern

Produkteigenschaften

Markenname

diymore

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

ist kundenspezifisch

Ja

Anwendung

Computer

Paket

SMD
