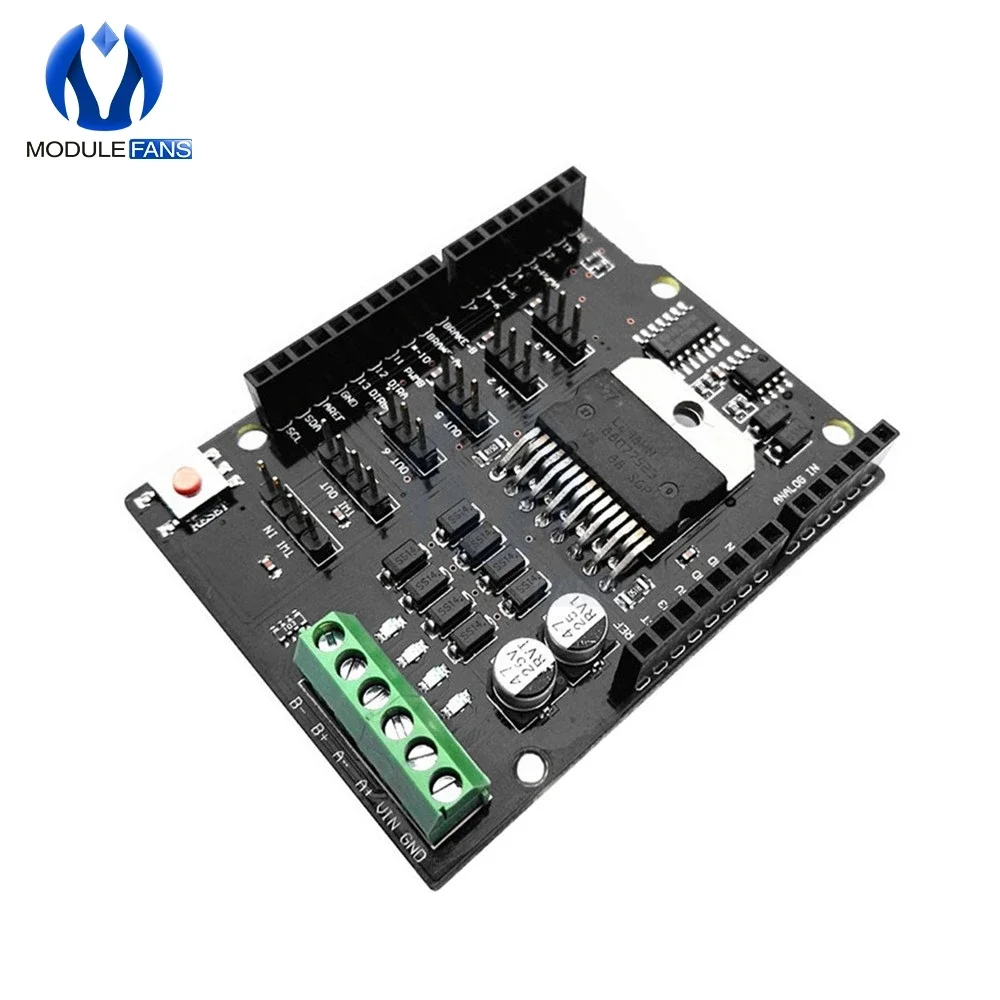

Für Arduino R3 MEGA2560 Dual Channel DC Motor Treiber Schild Expansion Board L298NH Modul Fahren Modul Ersetzen L298P L298

Produktbeschreibung

Der Motor Shield basiert auf dem L298NH, einem Dual-Vollbrücken-Treiber, der zum Antrieb induktiver Lasten wie Relais, Magnetventile, Gleichstrom- und Schrittmotoren entwickelt wurde.Damit können Sie zwei Gleichstrommotoren mit Ihrem Arduino-Board antreiben und so die Geschwindigkeit und Richtung jedes einzelnen Geräts unabhängig steuern.Sie können unter anderem auch die Motorstromabsorption jedes Motors messen.
�Sie finden im Getting Start-Abschnitt alle Informationen, die Sie zum Konfigurieren Ihres Boards benötigen, die Arduino-Software (IDE) verwenden und mit Codierung und Elektronik beginnen.
Technische Daten
Betriebsspannung: 5 V bis 12 V
Motorsteuerung L298HN, treibt 2 Gleichstrommotoren oder 1 Schrittmotor an
Maximaler Strom: 2 A pro Kanal oder max. 4 A (mit externer Stromversorgung)
Stromerkennung1,65V/A
Freier Lauf-Stopp- und Bremsfunktion
Leistung
Der Motor Shield muss nur über ein externes Netzteil mit Strom versorgt werden.Denn der am Schild montierte L298HN IC verfügt über zwei separate Stromanschlüsse, eine für die Logik und eine für den Motorversorgungstreiber.Der erforderliche Motorstrom überschreitet oft die maximale USB-Stromstärke.
Die externe Stromversorgung (kein USB) kann entweder von einem AC-zu-DC-Adapter (Wandwart) oder einer Batterie geliefert werden.Der Adapter kann durch Anschließen von 2 angeschlossen werden.1 mm mittlerer positive Stecker in die Strombuchse der Arduino-Platine, auf der das Motorschild montiert ist, oder durch Anschluss der Drähte, die die Stromversorgung an die Vin- und GND-Schraubklemmen führen, achten Sie darauf, die Polaritäten zu respektieren.
Um mögliche Schäden an der Arduino-Platine zu vermeiden, auf der die Abschirmung montiert ist, empfehlen wir die Verwendung eines externen Netzteils, das eine Spannung zwischen 7 und 12 V liefert.Wenn Ihr Motor mehr als 9 V benötigt, empfehlen wir Ihnen, die Stromleitungen des Abschirms und die Arduino-Platine zu trennen, auf der der Abschirmung montiert ist.„Dies ist möglich, indem der „Vin Connect“-Jumper auf der Rückseite des Schildes abgeschnitten wird.“Die absolute Grenze für den Vin an den Schraubklemmen beträgt 18 V.
Der Schild kann 2 Ampere pro Kanal liefern, für insgesamt 4 Ampere maximal.
Eingang und Ausgang
Dieser Schild verfügt über zwei separate Kanäle namens A und B, die jeweils vier der Arduino-Pins verwenden, um den Motor anzutreiben oder zu erfassen.Insgesamt gibt es auf diesem Schild 8 Stifte.Sie können jeden Kanal separat verwenden, um zwei Gleichstrommotoren anzutreiben, oder ihn kombinieren, um einen bipolaren Schrittmotor anzutreiben.Die durch den Kanal geteilten Stifte des Schildes sind in der folgenden Tabelle dargestellt
Funktionsstifte pro Ch.Apins pro Ch.B
RichtungD12D13
PWMD3D11
BremseD9D8
StromerkennungA0 A1

Produkteigenschaften

Markenname

diymore

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

International Standard 5V-12V

Verlustleistung

International Standard

ist kundenspezifisch

Ja

Betriebstemperatur

International Standard

Anwendung

Computer

Paket

SMD
