BQ25570 Energy Harvester Modul Step Up Boost Ladegerät und Buck Step Down Converter Modul Low Power Wireless Netzwerk BQ25504RGTR

Produktbeschreibung

Der BQ25570 ist eine hochintegrierte Energiereich-Nanopower-Management-Lösung, die sich ideal für die spezifischen Anforderungen von Anwendungen mit extrem geringem Stromverbrauch eignet.Dieses Produkt wurde entwickelt, um Mikrowatt (μW) effizient auf Milliwatt (mW) Stromstufen zu erwerben und zu verwalten, die aus einer Vielzahl verschiedener Gleichstromquellen wie Photovoltaik (Solar), thermoelektrischer Generatoren und piezoelektrischer Module erzeugt werden.
Der bq25570 ist das erste Gerät, das ein hocheffizientes Boost-Ladegerät mit Nanopower Buck-Konverter für Produkte und Systeme implementiert, bei denen Strom und Betrieb für drahtlose Sensornetze (WSNs) von entscheidender Bedeutung sind.
Das Design des BQ25570 beginnt mit einem DC/DC-Boost-Wandler/Ladegerät, der nur Mikrowatt Leistung benötigt, um mit der Arbeit zu beginnen.Nach der Aktivierung ist das Boost-Ladegerät in der Lage, Energie von einem Niederspannungsausgangskollektor wie einem thermoelektrischen Generator (TEG) oder einem einzelnen oder zwei Solarpanel effizient zu extrahieren.Der Boost-Konverter kann bis zu Fahrgestellnummer mit nur 330 mV gestartet werden und kann nach der Aktivierung kontinuierlich Energie bei Fahrgestellang mit nur 100 mV erzeugen.
Der bq25570 führt außerdem ein programmierbares Probenahme-Netzwerk zur Maximum-Power-Point-Tracking durch, um die Stromübertragung zum Gerät zu optimieren.Dieses Modul ist auf 80 % eingestellt.
Der BQ25570 ist so konzipiert, dass er flexibel ist und eine Vielzahl von Energiespeicherkomponenten unterstützt.Die Energiequelle, aus der die Energie des Energiespeichers extrahiert, ist oft nicht festgelegt oder variiert mit der Zeit.Normalerweise benötigt das System einige Arten von Energiespeicherkomponenten, z. B. einen wiederaufladbaren Akku, einen übergroßen Kondensator oder einen herkömmlichen Kondensator.Die Energiespeicherkomponente sorgt dafür, dass eine bestimmte konstante Leistung verfügbar ist, wenn das System dies benötigt.Die Energiespeicherkomponente ermöglicht es dem System außerdem, jeden Spitzenstrom zu bewältigen, der nicht direkt von der Eingangsquelle entfernt werden kann.Um Schäden an den Energiespeicherkomponenten des Kunden zu vermeiden, überwachen Sie die maximalen und minimalen Spannungen unter Bezug auf die eingestellten Innen- und Benutzerprogrammierbaren Überspannungsstufen (OV).
Parameter
Eingangsspannung des Moduls: DC0,1V-5,1V
Ausgangsspannung BAT\AUSGANG: 2V-5,5V
Arbeitsumgebungstemperatur: -40° C ~ 85° C
Anleitung
EN: Der IC-Aktivierungspin ist aktiv niedrig
V_EN: Der Buck-Ausgabemodus aktiviert den Pin ist aktiv hoch
V_OK: Batterie-Normal-Ausgangsflagge

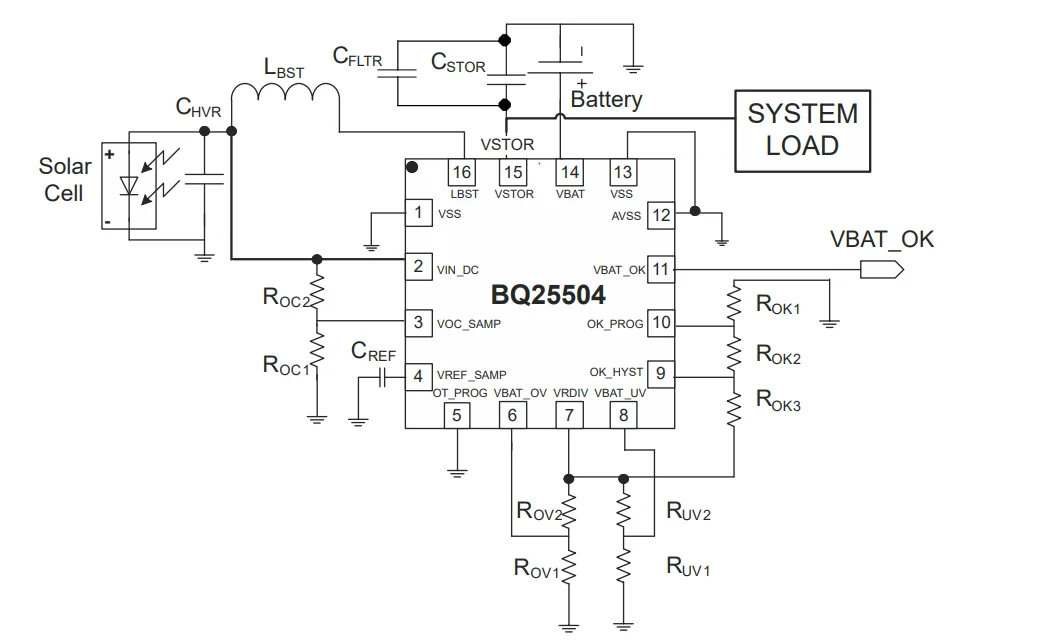

BQ25504 Boost-Konverter mit extrem niedrigem Stromverbrauch und Batterieverwaltung für Anwendungen zur Energieerogstung

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

DC0.1V-5.1V

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

Module
